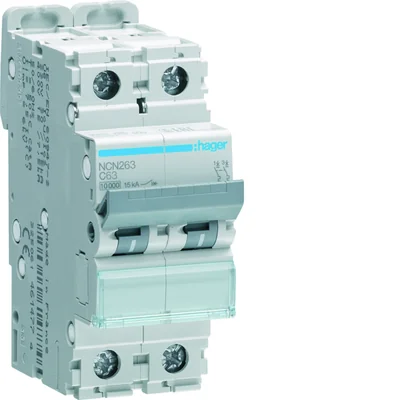

Name: MCB Wyłącznik nadprądowy 10kA 2-biegunowy 63A charakterystyka C
Brand: HAGER
SKU: ABC136HAGE
Price: 206.89 PLN

Charakterystyka

C
Liczba biegunów

2
Znamionowe napięcie izolacji [V]

500
Rodzina

MCB
Strata mocy [W]

13
Straty mocy na biegun [W]

6,99
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

20000
Znamionowa zwarciowa zdolność łączeniowa [kA]

10
Zwarciowa zdolność wyłączenia [kA]

10
Maksymalne napięcie pracy [V]

440
Pojemność zacisku wejściowego (linka) [mm²]

1/25
Pojemność zacisku wyjściowego (linka) [mm²]

1/25
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

30
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

15
Prąd znamionowy w temperaturze 30°C [A]

63
Prąd znamionowy w temperaturze 45°C [A]

58,68
Prąd znamionowy w temperaturze 55°C [A]

52,8
Prąd znamionowy w temperaturze 65°C [A]

48,12
Temperatura magazynowania [°C]

od -25 do 80
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

6000
PKWIU

27.12.22.0

Głębokość [mm]

70
Moment dokręcania [Nm]

2,8
Prąd znamionowy [A]

63
Stopień ochrony

IP20
Straty mocy [W]

13,1
Szerokość [mm]

35
Wytrzymałość elektryczna (ilość cykli)

4000
Zakres temperatur pracy [°C]

od -25 do 60
Znamionowe napięcie łączeniowe [V]

415
Liczba modułów

2
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

5/10 In
Pojemność zacisku wejściowego (drut) [mm²]

1/35
Pojemność zacisku wyjściowego (drut) [mm²]

1/35
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

30
Prąd znamionowy w temperaturze 20°C [A]

67,47
Prąd znamionowy w temperaturze 40°C [A]

60,5
Prąd znamionowy w temperaturze 50°C [A]

58,27
Prąd znamionowy w temperaturze 60°C [A]

50,51
Prąd znamionowy w temperaturze 70°C [A]

45,6
Typ napięcia zasilającego

AC
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

0,95
Liczba biegunów chronionych

2

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

MCB Wyłącznik nadprądowy 10kA 2-biegunowy 63A charakterystyka C NCN263

Opis produktu
