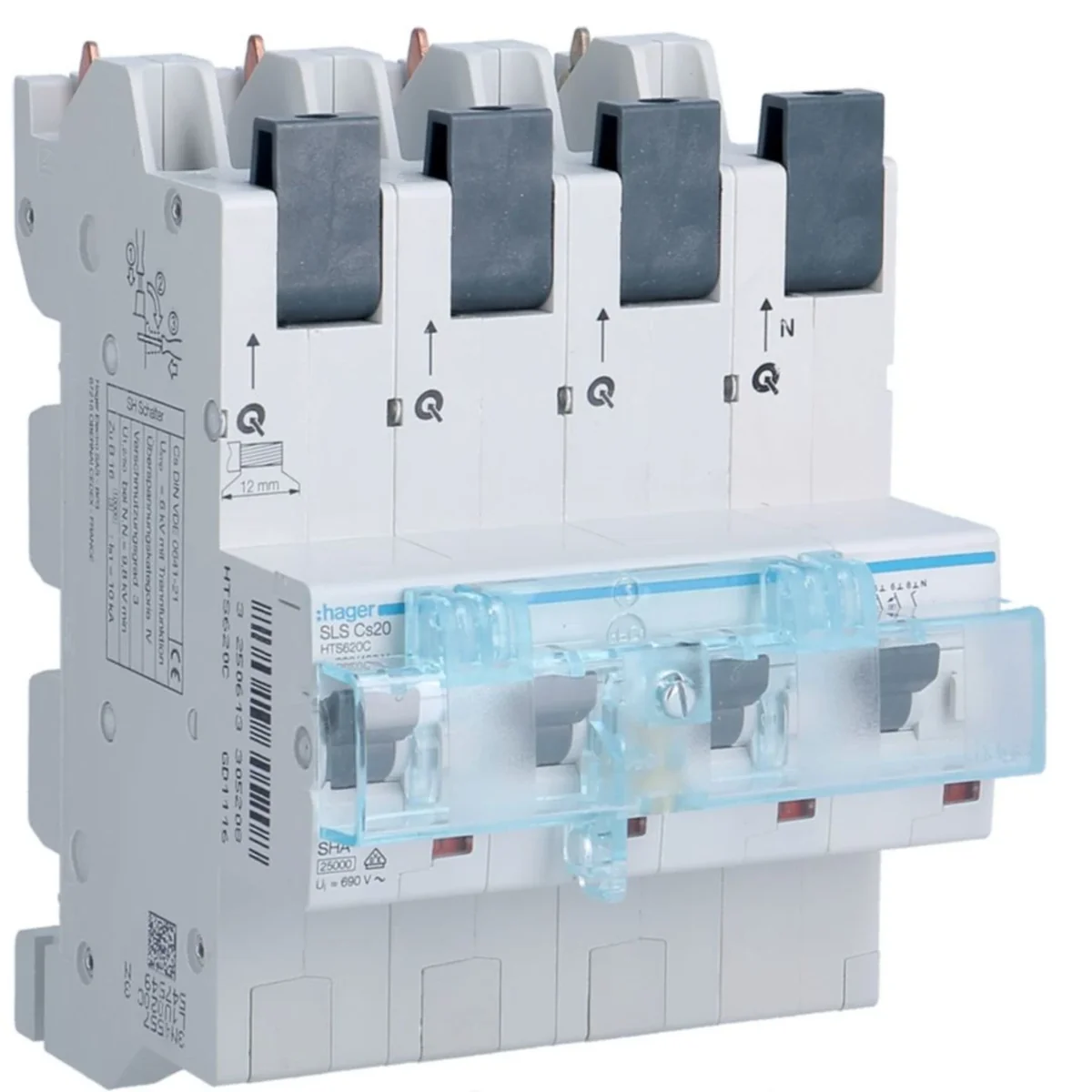

MCB SLS Wyłącznik nadprądowy selektywny 3P+N Cs 20A szyny Cu 12x5/10mm 40mm HTS620C

Name: MCB SLS Wyłącznik nadprądowy selektywny 3P+N Cs 20A szyny Cu 12x5/10mm 40mm
Brand: HAGER
SKU: ABS027HAGE
Price: 342.33 PLN

Indeks lokalny:

ABS027HAGE

Nr katalogowy:

HTS620C

Kod EAN:

3250613305208

MCB SLS Wyłącznik nadprądowy selektywny 3P+N Cs 20A szyny Cu 12x5/10mm 40mm

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Częstotliwość znamionowa [Hz]: 60

Długość [mm]: 114,2

Liczba biegunów: 4

Zobacz cały opis

Cena:

342,33 €

brutto / szt.

(w tym VAT 23%)

Dostawa do 3h

do 10 tygodni (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

)

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze

Opis produktu

Wyłącznik nadprądowy selektywny MCB, z serii SLS.

20A,
liczba biegunów: 3P+N,
do montażu na szynach zbiorczych,
dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
charakterystyka wyzwalania Cs:
- wyzwalacz termiczny 1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny 6,5 x 10 IN
napięcie znamionowe: 230/400 V
wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Dane techniczne

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

4
Znamionowe napięcie izolacji [V]

690
Rodzina

SLS
Strata mocy [W]

6,5
Straty mocy na biegun [W]

3,8
Wysokość [mm]

158
Wytrzymałość mechaniczna (ilość cykli)

10000
Znamionowe napięcie łączeniowe [V]

230/400
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

6,5/10 In
Temperatura magazynowania [°C]

od -25 do 80
Przekrój przewodu (linka) [mm²]

1 - 16
PKWIU

27.12.22.0

Długość [mm]

114,2
Montaż

Na szynie TH-35
Prąd znamionowy [A]

20
Stopień ochrony

IP20
Straty mocy [W]

11,4
Szerokość [mm]

81
Wytrzymałość elektryczna (ilość cykli)

1500
Zakres temperatur pracy [°C]

od -25 do 55
Liczba modułów

6
Zwarciowy prąd wyłączalny roboczy Ics [kA]

12,5
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (drut) [mm²]

1 - 25

Pozostałe dane techniczne

Charakterystyka wyzwalania

Cs
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

tak
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Dane producenta

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Opakowania zbiorcze

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	6 szt.	144 szt.
Waga (kg)	1,450	1,558	9,788	259,912
Szerokość (m)	0,108	0,153	0,318	0,800
Długość (m)	0,151	0,115	0,214	1,006
Głębokość (m)	0,118	0,182	0,369	1,200
