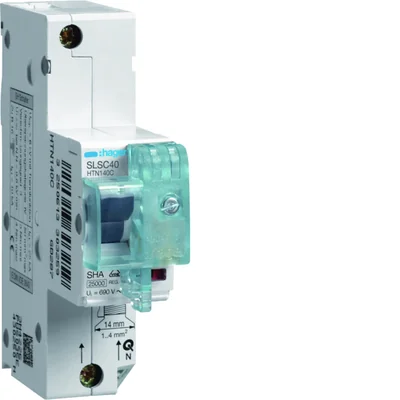

MCB SLS Wyłącznik nadprądowy selektywny 1P Cs 40A TS35 HTN140C

Indeks lokalny:
ABS014HAGE
Nr katalogowy:
HTN140C
Kod EAN:
3250613305352
Producent: HAGER
Częstotliwość znamionowa [Hz]: 60
Długość [mm]: 91
Głębokość [mm]: 85
Cena:
330,03 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Wyłącznik nadprądowy selektywny MCB z serii SLS.

  • 40A,
  • można montować na szynie nośnej TS35 lub poprzez adapter na szynach zbiorczych (rozstaw 40 mm),
  • charakterystyka wyzwalania Cs:
    • wyzwalacz termiczny 1,13 do 1,45 x IN
    • wyzwalacz elektromagnetyczny 6,5 x 10 IN
  • napięcie znamionowe: 230/400 V
  • wskaźnik stanu położenia styków
  • zaciski klatkowe:
    • drut do 50 mm²
    • linka do 35 mm²

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    60
  • Głębokość [mm]
    85
  • Moment dokręcania [Nm]
    4
  • Znamionowe napięcie izolacji [V]
    690
  • Rodzina
    SLS
  • Strata mocy [W]
    8
  • Straty mocy na biegun [W]
    6
  • Wysokość [mm]
    110
  • Wytrzymałość mechaniczna (ilość cykli)
    10000
  • Znamionowe napięcie łączeniowe [V]
    230/400
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    6,5/10 In
  • Temperatura magazynowania [°C]
    od -25 do 80
  • Przekrój przewodu (linka) [mm²]
    1,5 - 35
  • PKWIU
    27.12.22.0
  • Długość [mm]
    91
  • Liczba biegunów
    1
  • Montaż
    Na szynie TH-35
  • Prąd znamionowy [A]
    40
  • Stopień ochrony
    IP20
  • Straty mocy [W]
    6
  • Szerokość [mm]
    27
  • Wytrzymałość elektryczna (ilość cykli)
    1500
  • Zakres temperatur pracy [°C]
    od -25 do 55
  • Liczba modułów
    1,5
  • Zwarciowy prąd wyłączalny roboczy Ics [kA]
    12,5
  • Znamionowe napięcie udarowe [V]
    6000
  • Przekrój przewodu (drut) [mm²]
    1,5 - 50

Pozostałe dane techniczne

  • Charakterystyka wyzwalania
    Cs
  • Prąd znamionowy
    40 A
  • Napięcie znamionowe izolacji Ui
    690 V
  • Jednocześnie rozłączany biegun N
    nie
  • Kategoria przepięcia
    4
  • Znamionowa wytrzymałość dielektryczna
    6 kV
  • Stopień ochrony (IP)
    IP20
  • Liczba biegunów
    1
  • Napięcie znamionowe
    400 V
  • Znamionowa zdolność łączeniowa
    25 kA
  • Częstotliwość
    50 Hz
  • Stopień zanieczyszczenia
    3
  • Sposób montażu
    Szyna DIN

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 3 szt. 24 szt. 576 szt.
Waga (kg) 0,333 1,072 8,798 234,152
Szerokość (m) 0,027 0,120 0,318 0,800
Długość (m) 0,110 0,084 0,211 0,994
Głębokość (m) 0,089 0,151 0,365 1,200
