Easy TeSys Control Stycznik mocy AC-3 32A 3P(1NO) cewka 230V 50/60Hz LC1E3210P7

local index:

ATA194SCHN

Catalog number:

LC1E3210P7

EAN code:

3606480894701

Easy TeSys Control Stycznik mocy AC-3 32A 3P(1NO) cewka 230V 50/60Hz

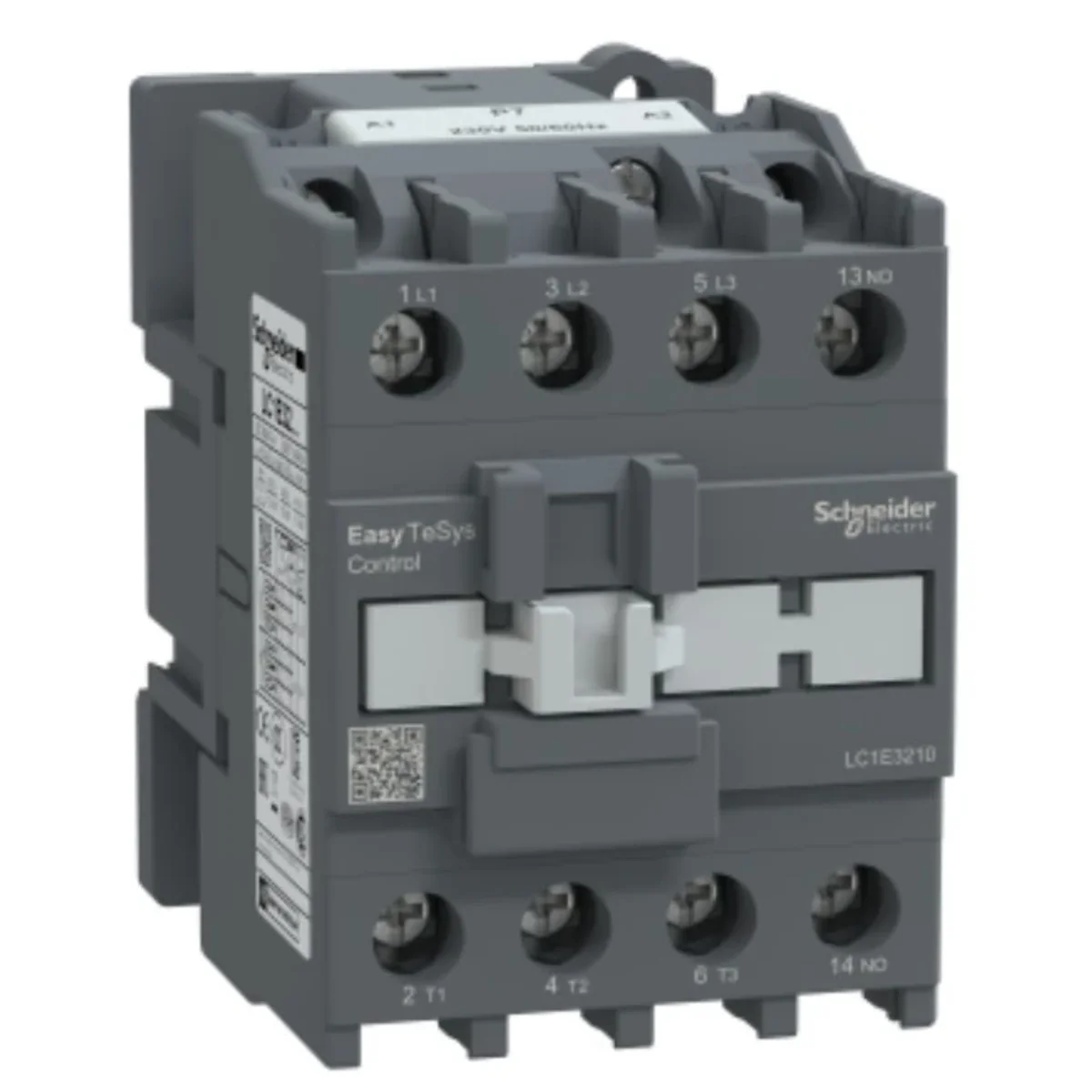

Click on the photo to enlarge

Manufacturer: SCHNEIDER ELECTRIC

Bezpiecznik gG [A]: 10-63

Częstotliwość [Hz]: 50-60

Głębokość [mm]: 86

See full description

Price:

211,74 zł

brutto / pcs.

(including VAT 23%)

Accessible 1 pcs.

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

3-biegunowy stycznik Easy TeSys Control do zastosowań silnikowych do 32A 15kW przy 440V Wyposażony w cewkę 230V 50/60Hz AC, wbudowany styk pomocniczy 1NO, połączenia zasilania i sterowania za pomocą zacisków śrubowych. Szerokość 56 mm , częstotliwość łączeniowa do 1800 cykli na godzinę Zapewnia standardową niezawodność i trwałość - 1 M cykli elektrycznych dla kategorii AC-3 i 8 M cykli mechanicznych. Może pracować w temperaturze od -5°C do 55°C i być montowany na szynie DIN, bez obniżania wartości znamionowych do 3000 m n.p.m. Certyfikowany zgodnie z wieloma normami (IEC, CCC, EAC) oraz zgodny z Green Premium (RoHs/Reach).

Technical data

Bezpiecznik gG [A]

10-63
Głębokość [mm]

86
Ilość styków pomocniczych NO

1
Kategoria przepięciowa

III
Maksymalna moc silnika [kW]

18.5
Moment dokręcania [Nm]

1,2-2,1
Napięcie sterowania [V]

230
Rodzaj napięcia

AC
Stopień ochrony

IP2X
Trwałość mechaniczna

8000000 cykli
Wysokosć [mm]

84
Znamionowe napięcie udarowe [kV]

6
Znamionowy prąd załączania [A]

416
Rodzaj przyłącza

Zaciski śrubowe
Znamionowy prąd pracy Ie dla AC-1 400V [A]

50-60
Minimalny prąd łączeniowy [mA]

5

Częstotliwość [Hz]

50-60
Ilość styków

3NO
Impedancja [Ω]

2.5
Liczba biegunów

3P
Maksymalna temperatura pracy [°C]

55
Montaż

Na szynie TH-35
Znamionowe napięcie izolacji [V]

690
Rodzina

Easy TeSys
Szerokość [mm]

56
Waga [kg]

0.45
Znamionowe napięcie łączeniowe [V]

690
Znamionowy prąd cieplny [A]

50
Minimalna temperatura pracy [°C]

-5
Stopień zabrudzenia

3
Znamionowy prąd pracy Ie dla AC-3 400V [A]

32
Minimalne napięcie wyłączeniowe [V]

17

Other technical data

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 ... 230 V
Rodzaj napięcia sterowania

AC
Liczba styków głównych zwiernych

3
Znamionowy prąd pracy Ie dla AC-1, 400 V

50 A
Znamionowa moc pracy dla AC-3, 400 V

15 kW
Liczba styków pomocniczych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

230 ... 230 V
Liczba styków głównych rozwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Znamionowy prąd pracy Ie dla AC-3, 400 V

32 A
Liczba styków pomocniczych zwiernych

1
Wersja modułowa

nie

Manufacturer details

Manufacturer

Schneider Electric Polska
Address

02-673 Warszawa Konstruktorska 12 Polska
E-mail

poland.helpdesk@se.com

Bulk packaging

A kind of package	Sztuka	Karton	Paleta	Sztuka	Karton	Paleta
Quantity	1 pcs.	24 pcs.	384 pcs.	1 pcs.	24 pcs.	384 pcs.
Weight (kg)	0,457	11,272	188,352	0,457	11,272	188,352
Volume (m3)	0,000	0,018	0,360	0,000	0,018	0,360
Width (m)	0,085	0,300	0,600	0,085	0,300	0,600
Length (m)	0,090	0,400	0,800	0,090	0,400	0,800
Depth (m)	0,060	0,150	0,750	0,060	0,150	0,750
