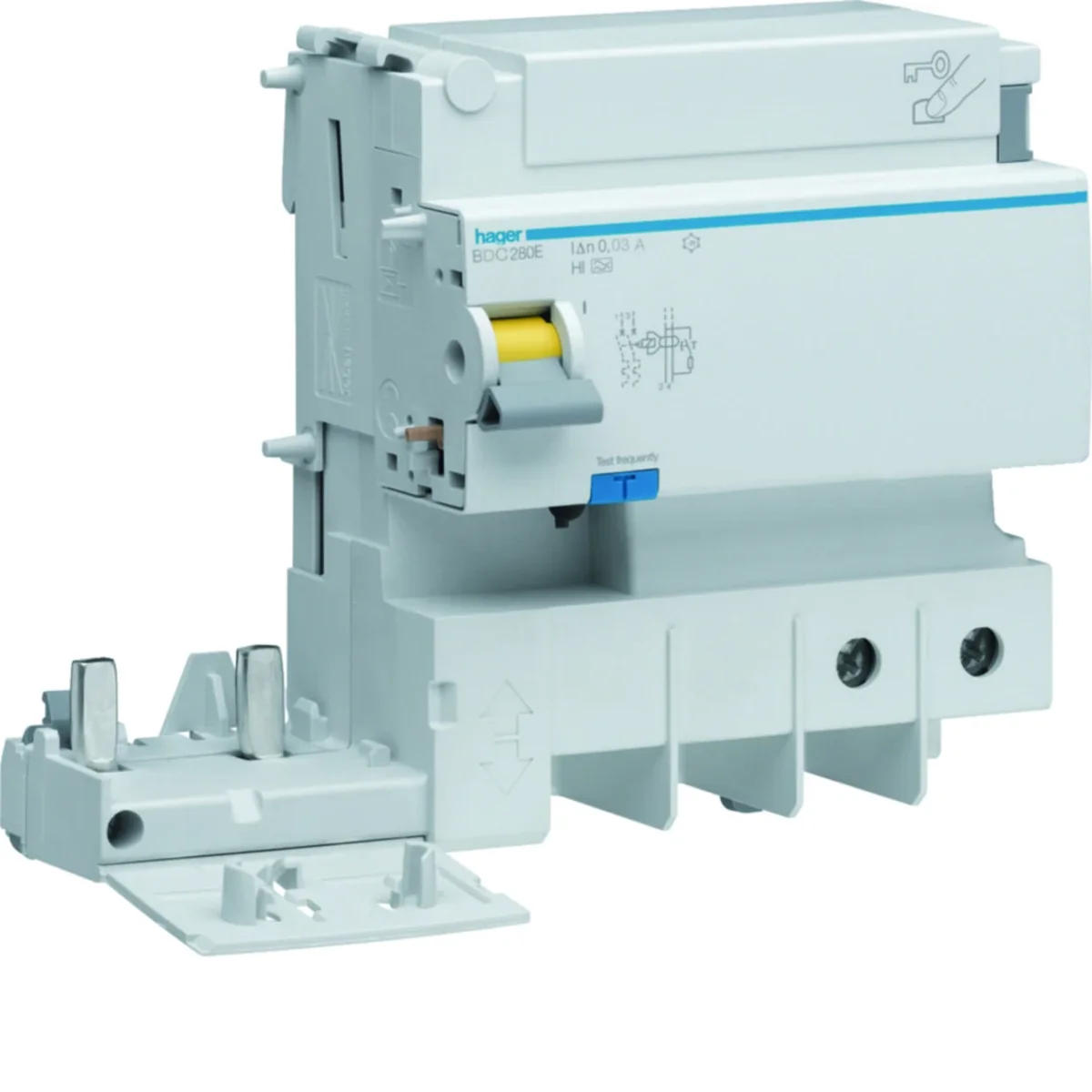

Blok różnicowoprądowy do MCB serii HMxxxx 1P+N 125A/30mA Typ AC BDC280E

Indeks lokalny:
ARB084HAGE
Nr katalogowy:
BDC280E
Kod EAN:
3250611340003
Producent: HAGER
Częstotliwość znamionowa [Hz]: 50
Głębokość [mm]: 69
Liczba biegunów: 2
Cena:
332,83 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Blok różnicowoprądowy do wyłączników nadprądowych MCB serii HMxxxx.

  • 1P+N
  • 125A/30mA
  • typ AC

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    50
  • Liczba biegunów
    2
  • Znamionowe napięcie izolacji [V]
    500
  • Prąd znamionowy [A]
    125
  • Szerokość [mm]
    160
  • Wytrzymałość elektryczna (ilość cykli)
    1000
  • Zakres temperatur pracy [°C]
    od -25 do 60
  • Liczba modułów
    6
  • Prąd znamionowy w temperaturze 30°C [A]
    125
  • Prąd znamionowy w temperaturze 50°C [A]
    112,4
  • Prąd znamionowy w temperaturze 70°C [A]
    99,4
  • Typ wyłącznika różnicowoprądowego
    AC
  • Przekrój przewodu (linka) [mm²]
    10 - 50
  • PKWIU
    27.12.23.0
  • Głębokość [mm]
    69
  • Moment dokręcania [Nm]
    3,5
  • Prąd różnicowy [mA]
    30
  • Straty mocy [W]
    7,5
  • Wysokość [mm]
    103
  • Wytrzymałość mechaniczna (ilość cykli)
    7000
  • Znamionowe napięcie łączeniowe [V]
    230/400
  • Prąd znamionowy w temperaturze 20°C [A]
    125
  • Prąd znamionowy w temperaturze 40°C [A]
    118,9
  • Prąd znamionowy w temperaturze 60°C [A]
    105,6
  • Temperatura magazynowania [°C]
    od -25 do 70
  • Znamionowe napięcie udarowe [V]
    6000
  • Przekrój przewodu (drut) [mm²]
    10 - 70

Pozostałe dane techniczne

  • Napięcie znamionowe
    240 ... 240 V
  • Znamionowy prąd różnicowy regulowany
    nie
  • Maksymalna zwłoka czasowa
    0 ms
  • Liczba biegunów
    2
  • Częstotliwość
    50 Hz
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    6 kV
  • Przekrój przyłączanego przewodu wielożyłowego
    10 ... 50 mm²
  • Stopień ochrony (IP)
    IP20
  • Temperatura otoczenia w warunkach pracy
    -25 ... 60 °C
  • Prąd znamionowy
    125 A
  • Zakres nastawy znamionowego prądu różnicowego
    0.03 ... 0.03 A
  • Nastawa zwłoki czasowej
    nie
  • Czułość
    AC
  • Napięcie znamionowe izolacji Ui
    500 V
  • Przekrój przyłączanego przewodu jednodrutowego
    10 ... 70 mm²
  • Ochrona przed niepożądanym wyzwoleniem
    nie
  • Stopień zanieczyszczenia
    3

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 8 szt. 192 szt.
Waga (kg) 0,585 0,678 5,786 161,864
Szerokość (m) 0,160 0,138 0,323 0,800
Długość (m) 0,103 0,087 0,252 1,158
Głębokość (m) 0,075 0,234 0,377 1,200
