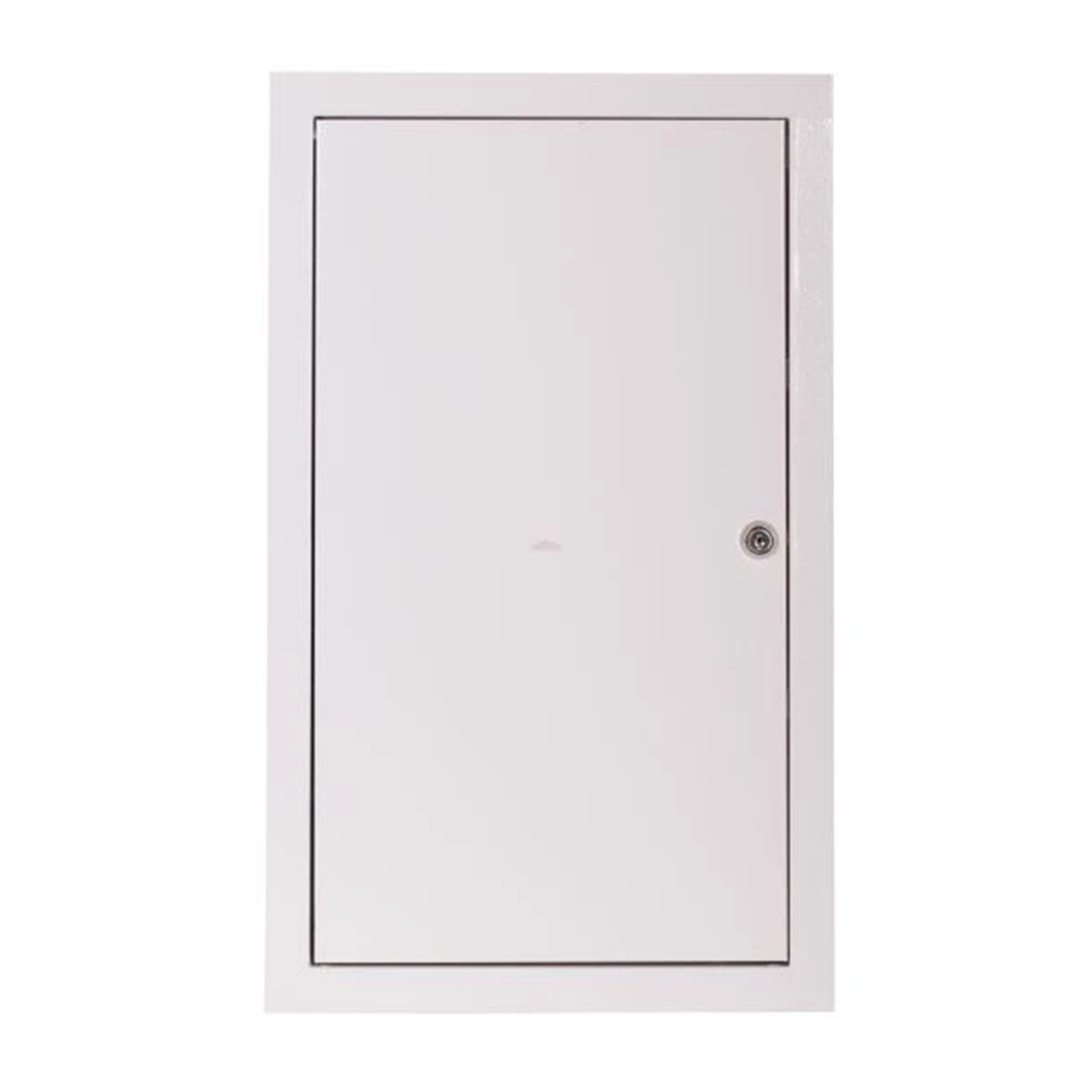

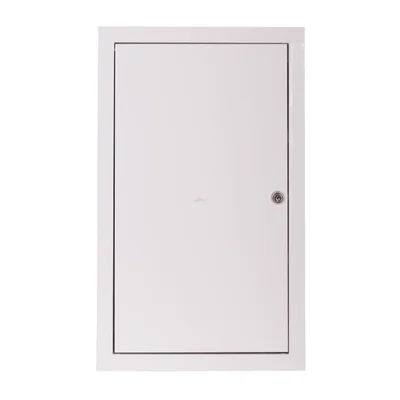

Quadro modulare metallico da incasso RP 36 Z RP 36 Z

Applicazione:

I quadri elettrici per interni a bassa tensione, a seconda del tipo di apparecchiatura installata, possono, insieme alla distribuzione di energia elettrica, svolgere le seguenti funzioni:
- controllo di dispositivi elettrici
- controllo e supervisione del processo produttivo

Metodologia di installazione: installazione a parete
Condizioni operative: umidità dell'aria ÷50%
Temperatura ambiente: max 40°C min -5°C
Costruzione del quadro BT alloggiamento:

Lamiera d'acciaio spessa 1 mm, con rivestimento protettivo in vernice RAL 9002, applicata elettrostaticamente

Parametri elettrici:

corrente continua nominale:
- specificato in la scheda catalogo In<100 A
tensione nominale di funzionamento: Un=380 V
tensione nominale di isolamento: Ui=500V
classe di protezione: I
livello di protezione: IP 31

La la dotazione standard comprende:

Copertura in lamiera di acciaio
copertura di sicurezza
porta chiusa con chiavistello o serratura, cieca o con vetro
binario TH 35/7,5
binari terminali
set viti + dadi
cavo di protezione
tappi in plastica tondi e rettangolari
set adesivi con istruzioni di montaggio
