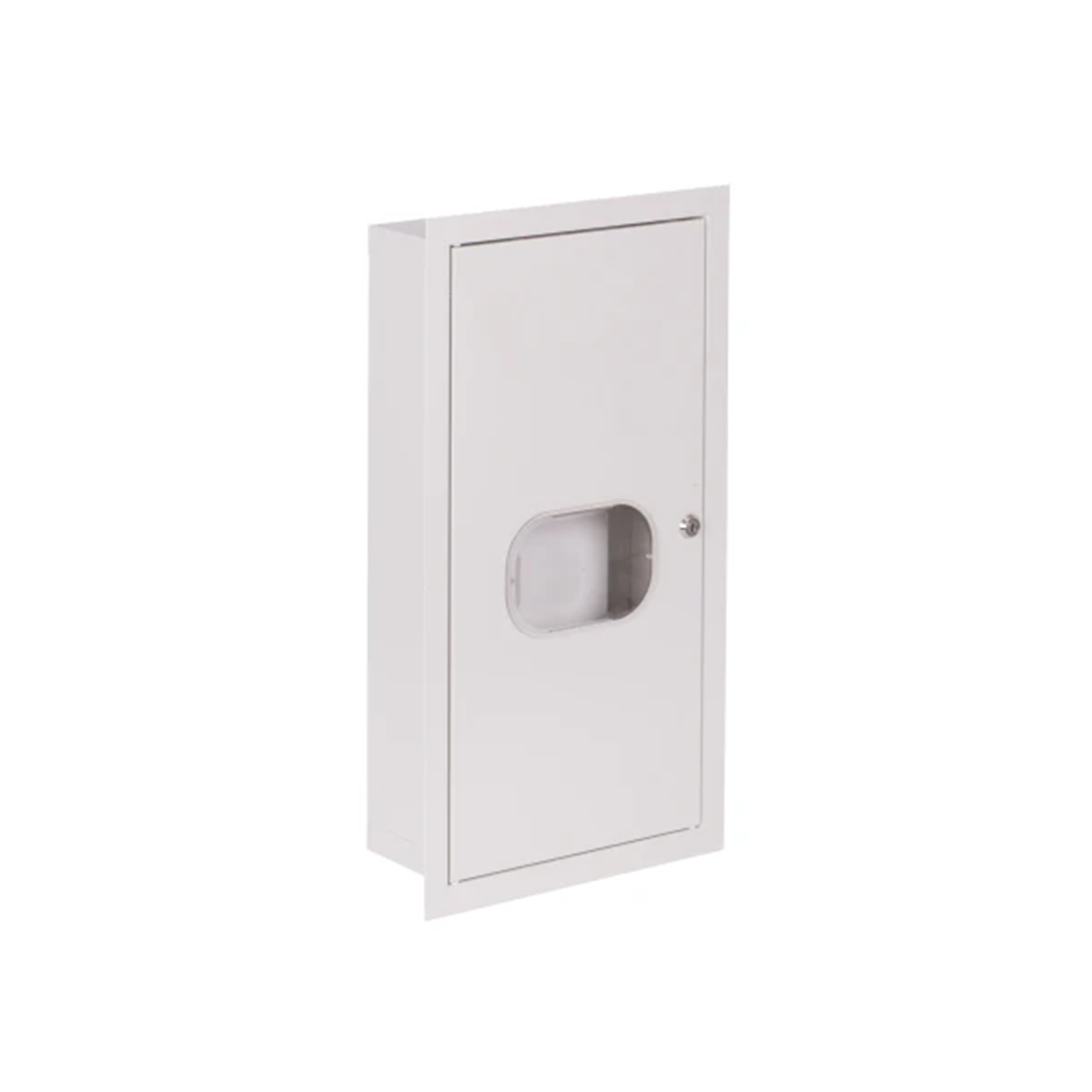

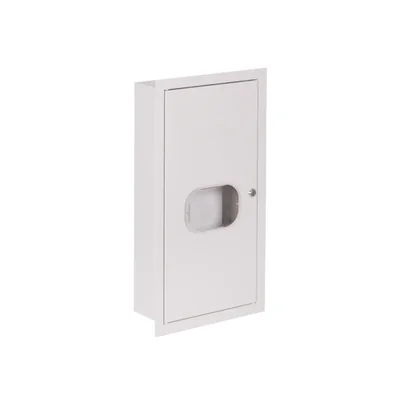

Quadro metallico da incasso per contatori RL 12 ZSZ RL 12 ZSZ

Applicazione:

I quadri elettrici interni a bassa tensione, a seconda del tipo di apparecchiatura installata, possono, insieme alla distribuzione di energia elettrica, svolgere le seguenti funzioni: - controllo dei dispositivi elettrici - controllo e supervisione del processo produttivo< br>
Metodo di installazione: installazione a parete
Condizioni operative: umidità dell'aria ÷ 50%
Temperatura ambiente: max 40°C min -5°C
Manutenzione della custodia del quadro BT:
< br>Lamiera di acciaio, spessore 1 mm, con rivestimento protettivo laccato colore RAL 9002, applicato elettrostaticamente

Parametri elettrici:

corrente continua nominale:
- specificato nella scheda catalogo In< 100 A
tensione nominale di commutazione: Un=380 V < br>tensione nominale di isolamento: Ui=500 V
classe di protezione: I
livello di protezione: IP 31

Il set standard comprende:< br>
Copertura in lamiera di acciaio
coperchio di protezione
porta chiusa con chiavistello o serratura, piena o con vetro
base in plastica, base per contatore monofase e/o trifase
Binario TH 35/7,5
binari terminali con isolatori
set viti + dadi
cavo di protezione
tappi in plastica tondi e rettangolari
set adesivi con istruzioni di montaggio
