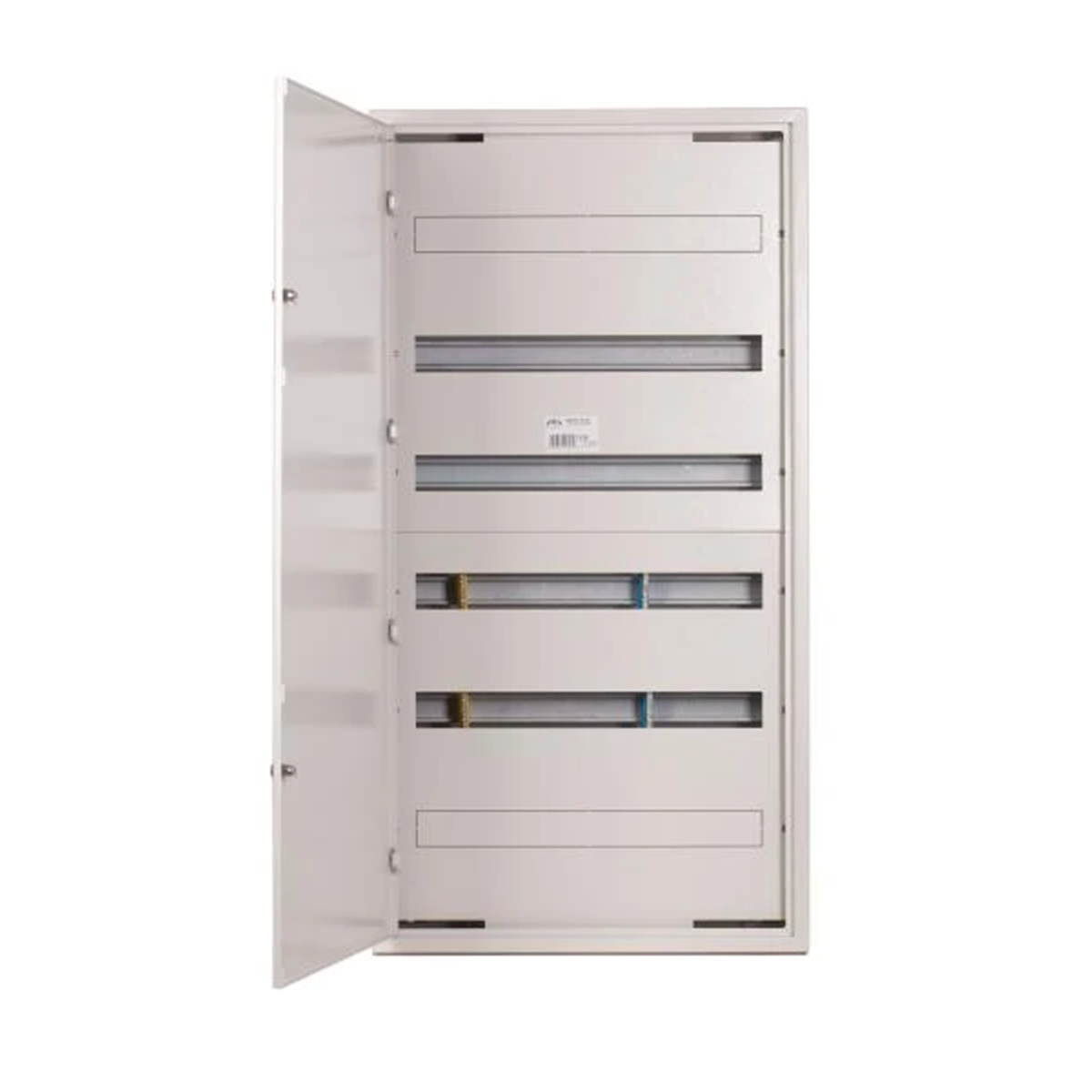

Quadro da parete "installazione rapida" NRPsm 144 Z NRPSM 144 (6X24) Z

Applicazione:

I quadri elettrici interni a bassa tensione, a seconda del tipo di apparecchiatura installata, possono, insieme alla distribuzione dell'elettricità, svolgere le seguenti funzioni: controllo dei dispositivi elettrici, controllo e supervisione del processo produttivo.< br>Permettono l'installazione fino a (6x24) o (7x18) moduli. Grazie al loro design unico, facilitano il lavoro dell'installatore, l'installazione delle apparecchiature e l'allacciamento vengono eseguiti su una piastra di montaggio a vista e solo dopo aver collegato i cavi viene posizionata la parte anteriore (alloggiamento) su di essa

Condizioni operative: Umidità dell'aria 50%
Temperatura ambiente: max 40 C, min -5 C

Parametri elettrici:

Corrente continua nominale: In ? 100 A
Tensione nominale di isolamento - 500 V
Tensione nominale di commutazione - 400 V
Classe di protezione - I
Livello di protezione - IP 30
Dimensioni standard di NRP SM (larghezza x altezza x profondità): 220 620 x 240 645 130


Può essere realizzato secondo le specifiche individuali del cliente e in una configurazione con serratura e vetro

Il set standard comprende:

involucro in lamiera di acciaio,
porta chiusa con saliscendi o serratura, cieca o con vetro
mascherina di sicurezza,
guida TH 35/7,5
guide terminali con isolatori
set di viti + dadi
filo di protezione
cappucci in plastica rotondi e rettangolari
set di adesivi con istruzioni di montaggio
