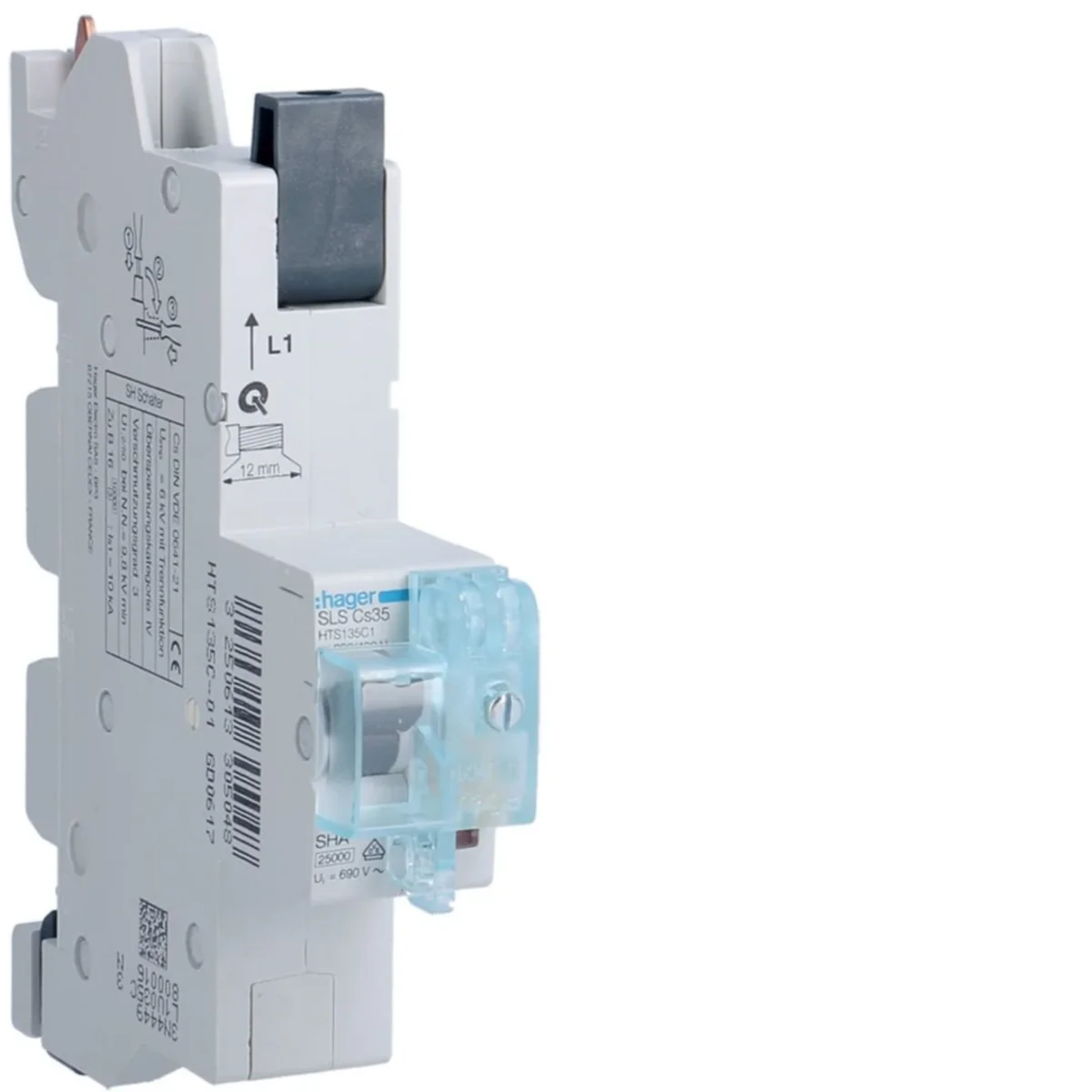

Interruttore automatico selettivo della serie SLS.

35A,
L2,
per sbarre con interasse 40 mm Cu 12x5/10mm,
caratteristica di intervento Cs:
- sganciatore termico da 1,13 a 1,45 x IN
- sgancio elettromagnetico 6,5 x 10 IN
tensione nominale: 230/400 V
indicatore stato posizione contatti

Caratteristiche della serie SLS:

L'interruttore automatico selettivo garantisce un facile funzionamento dell'interruttore automatico, elevata resistenza al cortocircuito (25 kA) e piena selettività per interruttori automatici standard protetti. Per la piena integrazione con la protezione di base, sono state sviluppate caratteristiche speciali delle esclusioni E e Cs, che consentono il pieno utilizzo delle capacità di protezione dell'intero sistema.

Frequenza nominale [Hz]

60
Numero di poli

1
Tensione nominale di isolamento [V]

690
Famiglia

SLS
Perdita di potenza [W]

8
Perdite di potenza per polo [W]

6,6
Altezza [mm]

158
Durata meccanica (numero di cicli)

10000
Tensione di commutazione nominale [V]

230/400
Valore massimo/minimo di corrente AC per l'attivazione della protezione

6,5/10 pollici
Temperatura di stoccaggio [°C]

da -25 a 80
Sezione del cavo (trefolo) [mm²]

1 - 16
PKWIU

27.12.22.0

Lunghezza [mm]

114,2
Installazione

Sulla rotaia TH-35
Corrente nominale [A]

35
Livello di sicurezza

IP20
Perdite di potenza [W]

6,6
Larghezza [mm]

27
Forza elettrica (numero di cicli)

1500
Intervallo di temperatura operativa [°C]

da -25 a 55
Numero di moduli

1,5
Corrente di interruzione di cortocircuito Ics [kA]

12,5
Tensione transitoria nominale [V]

6000
Sezione conduttore (filo) [mm²]

1 - 25

Other technical data

Charakterystyka wyzwalania

Cs
Prąd znamionowy

35 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

No
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

A kind of package		Karton	Pakiet	Paleta
Quantity	1 pcs.	3 pcs.	24 pcs.	576 pcs.
Weight (kg)	0,432	1,300	10,770	249,216
Width (m)	0,027	0,155	0,506	0,800
Length (m)	0,151	0,090	0,216	1,150
Depth (m)	0,118	0,185	0,371	1,200
