Sensore di movimento AS Ecru ŁP-16G/M/27

Il sensore di movimento elettronico viene utilizzato per accendere automaticamente fonti luminose e dispositivi di segnalazione (ad esempio nei sistemi di allarme domestico) dopo aver rilevato il movimento nella zona di copertura e spegnerli automaticamente dopo il tempo impostato.

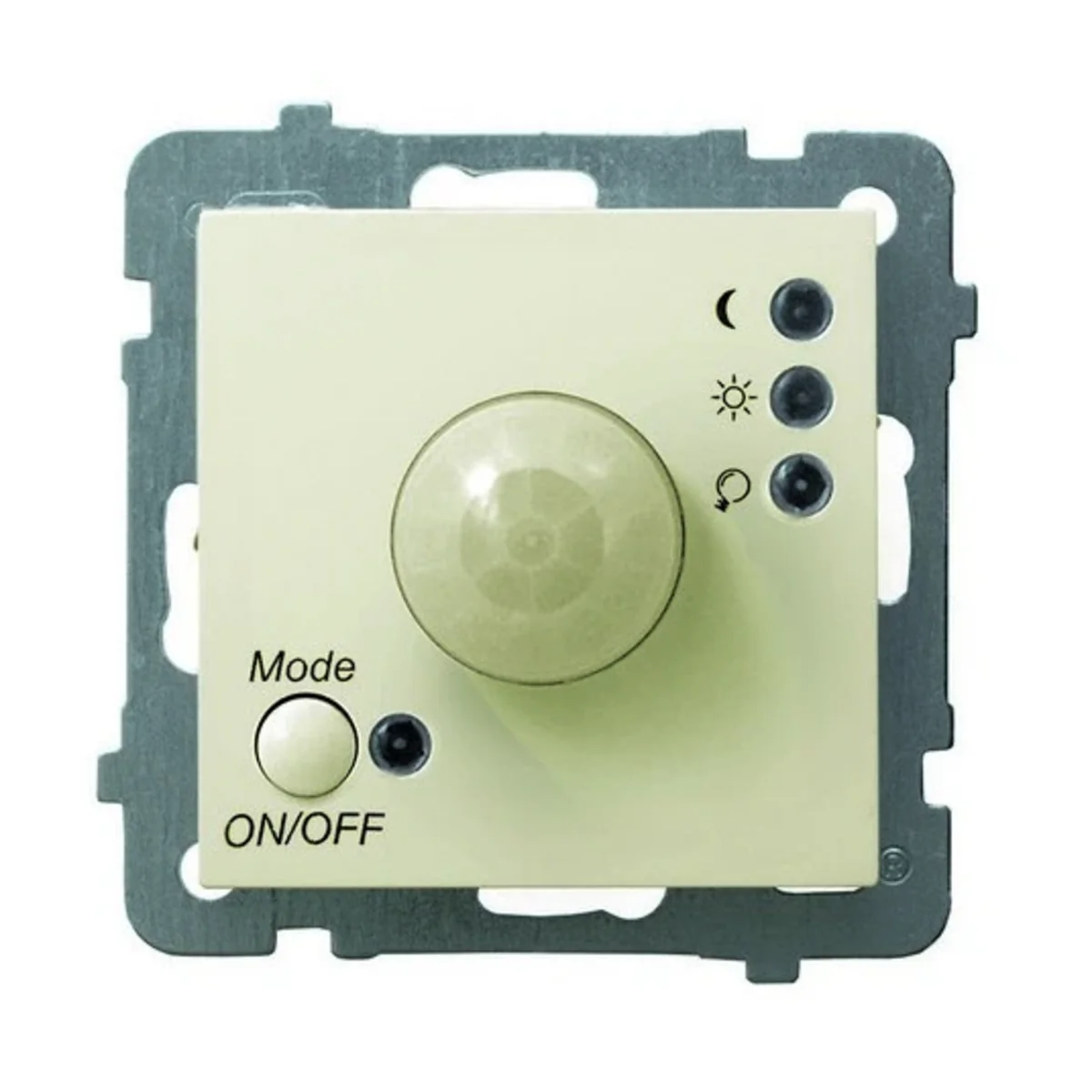

Il design del sensore ne consente l'utilizzo in impianti in serie composti da un numero qualsiasi di sensori, nonché con altri interruttori standard per uso domestico (ad esempio unipolari o variabili). Il sensore viene controllato premendo il pulsante situato nell'angolo inferiore sinistro del coperchio esterno contrassegnato MODE/ON/OFF. È possibile impostare una delle cinque modalità operative:

• OFF — modalità disabilitata (sensore completamente disabilitato). Il diodo relè (vicino al pittogramma della lampadina) si illumina di verde.
• ON – modalità on (il sensore accende l'illuminazione in modo permanente e funge da interruttore unipolare), il diodo relè (vicino al pittogramma della lampadina) si illumina di rosso.
• MOVIMENTO - GIORNO - modalità in cui quindi l'illuminazione si accende quando il sensore rileva un movimento, indipendentemente dall'intensità luminosa della stanza in cui è installato il sensore (giorno o notte). LED della modalità movimento (vicino al pittogramma del sole) si illumina di rosso. Diodo "Relè". (vicino al pittogramma della lampadina) si illumina di verde se l'illuminazione è spenta o di rosso se l'illuminazione è accesa.
• MOTION - NOTTE – una modalità in cui l'illuminazione si accende quando viene rilevato un movimento dal sensore, ma solo quando l'intensità della luce nella stanza in cui è installato il sensore scende al di sotto di un livello specificato. Questo livello viene definito dall'utente ruotando la manopola di regolazione (descritta come LUX) situata sul modulo di controllo sotto la copertura esterna del sensore sul lato sinistro. Il range di regolazione va da 0 a 1000 lux. Durante questa modalità il LED "si muove" notte" (accanto al pittogramma della luna) si illumina di rosso, mentre il diodo relè (accanto al pittogramma della lampadina) si illumina di verde se l'illuminazione è spenta o di rosso se l'illuminazione è accesa.
• RANDOM< /strong > - modalità di simulazione della presenza — è una forma di protezione della stanza contro i furti con scasso durante l'assenza prolungata dell'utente. Dopo il tramonto, il sensore accenderà l'illuminazione in un momento selezionato casualmente nell'intervallo da 10 a 60 minuti per il tempo impostato dall'utente, moltiplicato per un moltiplicatore casuale nell'intervallo 1÷3. L'impostazione dell'ora viene regolata utilizzando la manopola (contrassegnata TIME) situata sul modulo di controllo sotto il coperchio esterno sul lato destro. L'intervallo di regolazione è compreso tra 3 secondi e 5 minuti. Durante questa modalità, 2 LED (con i pittogrammi del sole e della luna) lampeggiano in rosso alternativamente.
