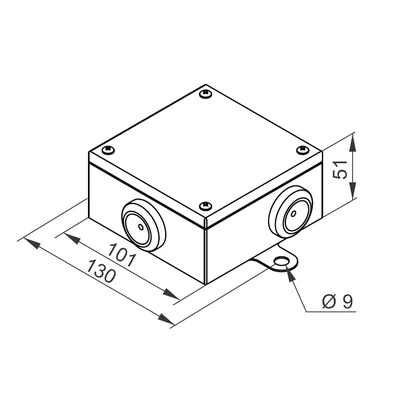

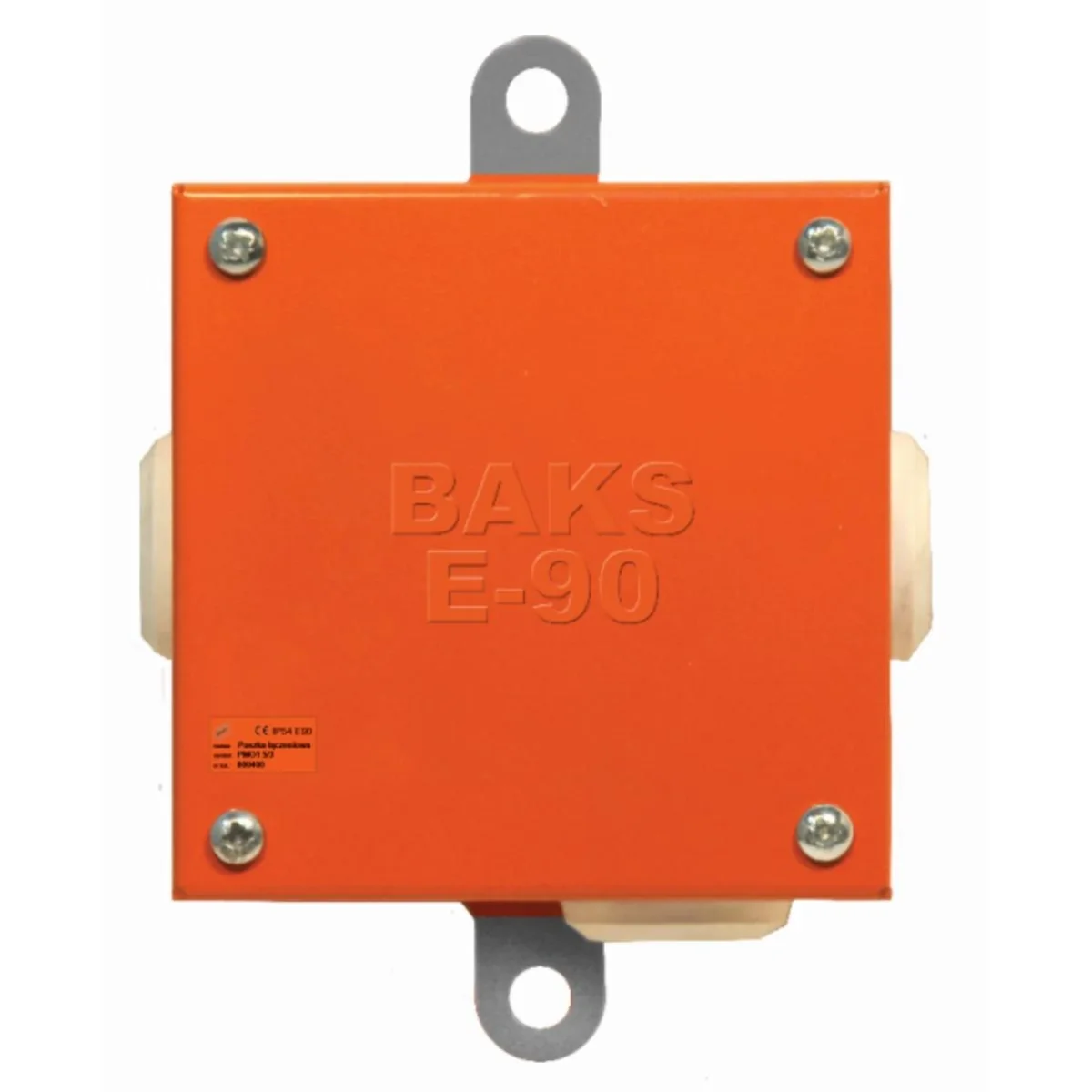

Scatola di derivazione e giunzione in metallo PMO1(5/3) 801200

Scatola di connessione e di giunzione, Ui=400 V, con funzione di connessione permanente E30 / E60 / E90 secondo DIN 4102 parte 12. Grado di protezione IP65, campo di tenuta da 7 mm a 18,5 mm . Fissaggio tramite staffe di montaggio esterne al calcestruzzo mediante perni in acciaio. Per scale e passerelle portacavi con vite SGKM6x12. Installazione della scatola su passerella in rete utilizzando il supporto scatola UP1 o UPP... e il set SGNM6x12 o SGKM6x12

Materiale:

• Acciaio zincato PN-EN 10152, verniciato a polvere RAL 2003.
• La morsettiera è realizzata in ceramica speciale resistente alle alte temperature.
• L'induttanza è realizzata in materiale esente da alogeni.
• Montaggio tramite staffe di montaggio esterne.

Informazioni aggiuntive:

• Possibilità di utilizzare pressacavi M25
• Sezioni dei cavi, scatole di derivazione ( mm2): 0,5 mm2-6 mm2.< /li>
• Sezioni dei cavi delle scatole di derivazione (mm2): 0,5 mm2-1,5 mm2.

Assemblaggio e installazione della scatola:

• Installazione della scatola a terra.
• Rimuovere il coperchio.
• Forare i pressacavi.
• Tirare i cavi attraverso i pressacavi.
• Collegamento ai cubi in ceramica.
• Collegare sempre il cavo di protezione al terminale PE verde e giallo.
