Descrizione del prodotto

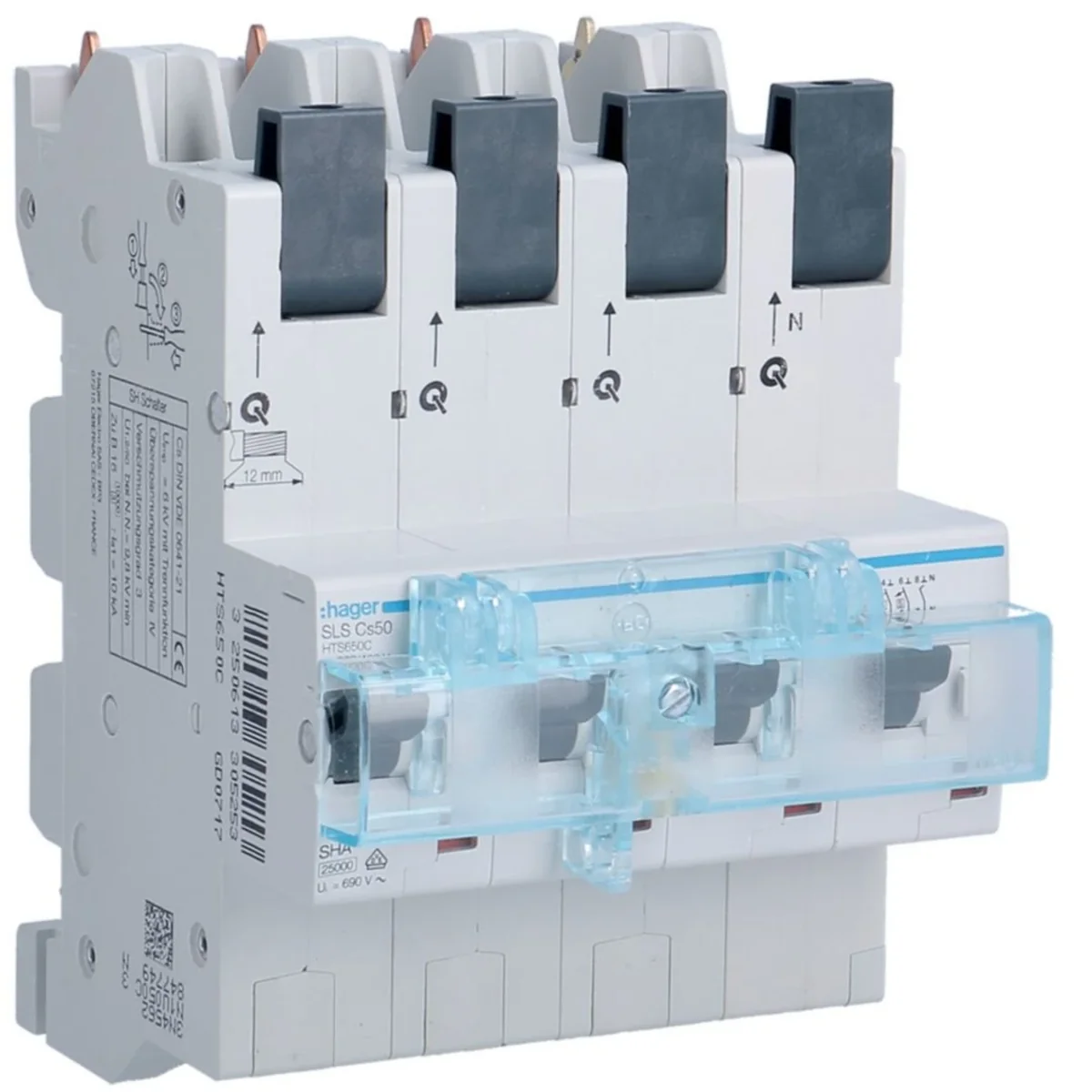

Interruttore selettivo MCB, serie SLS.

50A,
numero di poli: 3P+ N ,
per montaggio su sbarre,
per sbarre con interasse 40 mm Cu 12x5/10mm,
caratteristica di intervento Cs:
- sganciatore termico da 1,13 a 1,45 x IN
- sganciatore elettromagnetico 6,5 x 10 IN
tensione nominale: 230/400 V< /li>
contatto indicatore dello stato della posizione

Caratteristiche della serie SLS:

L'interruttore selettivo garantisce un facile funzionamento dell'interruttore ed un'elevata resistenza al cortocircuito ( 25 kA) e piena selettività per interruttori standard protetti. Per la piena integrazione con la protezione di base, sono state sviluppate caratteristiche speciali delle esclusioni E e Cs, che consentono il pieno utilizzo delle capacità di protezione dell'intero sistema.

Frequenza nominale [Hz]

60
Numero di poli

4
Tensione nominale di isolamento [V]

690
Famiglia

SLS
Perdita di potenza [W]

10
Perdite di potenza per polo [W]

7,4
Altezza [mm]

158
Durata meccanica (numero di cicli)

10000
Tensione di commutazione nominale [V]

230/400
Valore massimo/minimo di corrente AC per l'attivazione della protezione

6,5/10 pollici
Temperatura di stoccaggio [°C]

da -25 a 80
Sezione del cavo (trefolo) [mm²]

1 - 16
PKWIU

27.12.22.0

Lunghezza [mm]

114,2
Installazione

Sulla rotaia TH-35
Corrente nominale [A]

50
Livello di sicurezza

IP20
Perdite di potenza [W]

22,2
Larghezza [mm]

81
Forza elettrica (numero di cicli)

1500
Intervallo di temperatura operativa [°C]

da -25 a 55
Numero di moduli

6
Corrente di interruzione di cortocircuito Ics [kA]

12,5
Tensione transitoria nominale [V]

6000
Sezione conduttore (filo) [mm²]

1 - 25

Altri dati tecnici

Charakterystyka wyzwalania

Cs
Prąd znamionowy

50 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

SÌ
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Dettagli del produttore

Produttore

HAGER POLO Sp. z o. o.
Indirizzo

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	6 pezzi	144 pezzi
Peso (kg)	1,450	1,550	9,740	256,760
Larghezza (m)	0,108	0,150	0,315	0,800
Lunghezza (m)	0,151	0,110	0,215	1,010
Profondità (m)	0,118	0,180	0,360	1,200
