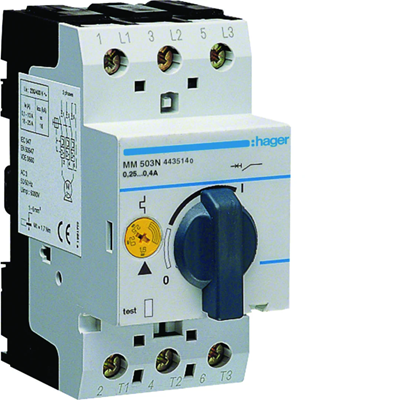

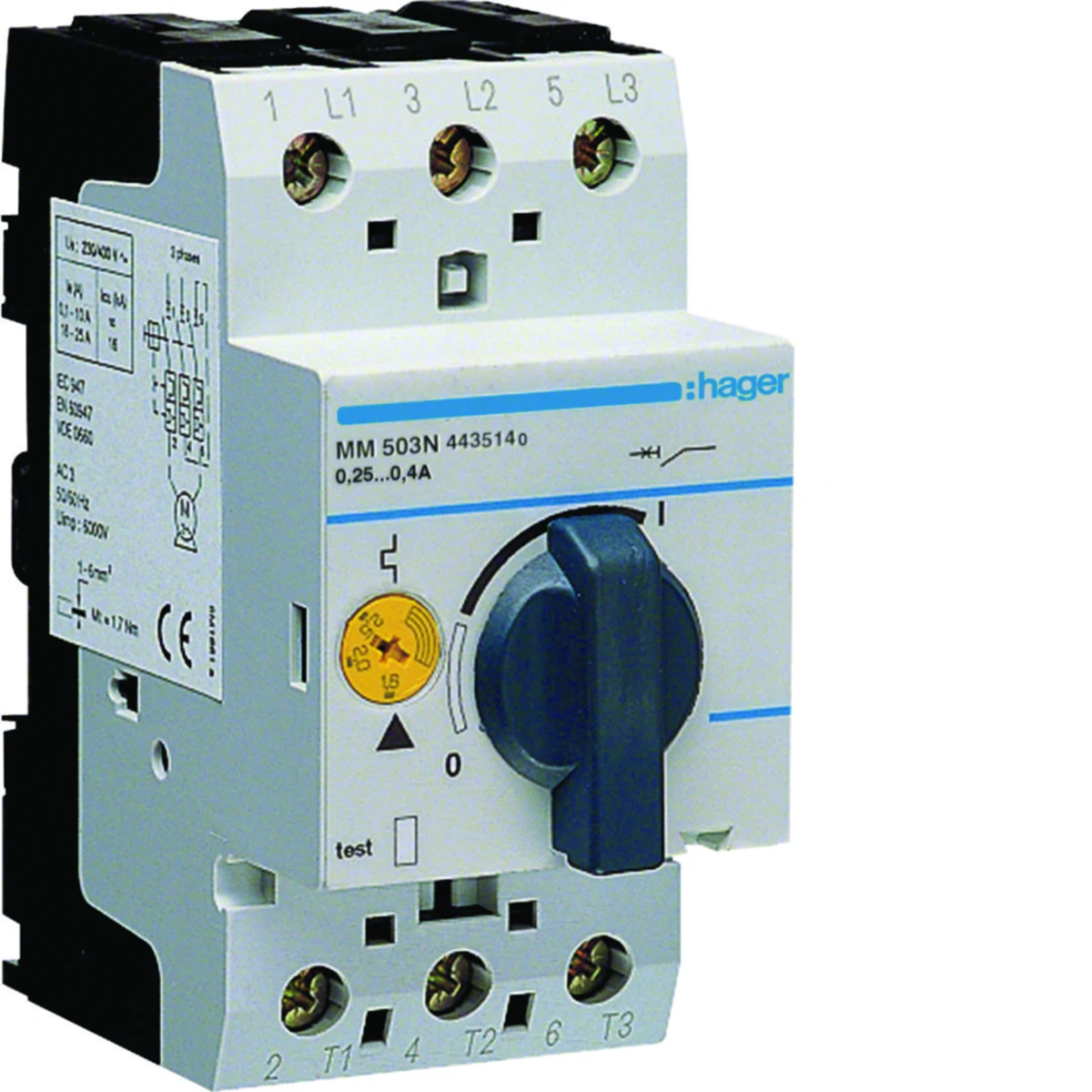

Description du produit

Interruttori motore
• per la protezione di motori monofase o trifase
• Caratteristiche del trigger K
• tensione nominale 230 V CA
• Intervallo di corrente nominale da 0,1 A a 25 A
• con rilascio termico ed elettromagnetico
• interruttore termoelettromagnetico con relè bimetallico regolabile
• Inoltre è possibile installare un contatto ausiliario e uno sganciatore di minima tensione
• norma: VDE 0660 parte 102
• terminali a gabbia:
- cavo fino a 6 mm2
- flessibile fino a 4 mm2

Profondità [mm]

70
Numero di poli

3
Tensione nominale di isolamento [V]

690
Corrente nominale [A]

0,4
Altezza [mm]

92
Numero di moduli

2,5

Numero di moduli

2,5
Tensione transitoria [kV]

6000
Impostazione della corrente [A]

11,2/14/16,8
Larghezza [mm]

44
Potere di interruzione nominale in cortocircuito secondo IEC 947.2 50 Hz

100
PKWIU

27.12.22.0

Autres données techniques

Zakres nastawy wyzwalacza przeciążeniowego

0.25 ... 0.4 A
Z zabezpieczeniem termicznym

SÌ
Sposób wyzwalania

Termomagnetyczny
Znamionowy prąd ciągły Iu

0.4 A
Znamionowa moc pracy dla AC-3, 400 V

0.09 kW
Rodzaj elementu wykonawczego

Pokrętło
Ze zintegrowanym stykiem pomocniczym

No
Liczba biegunów

3
Stopień ochrony (IP)

IP20
Szerokość

45 mm

Zakres nastawy wyzwalacza zwarciowego

4.96 ... 7.4 A
Czułość na zanik fazy

SÌ
Znamionowe napięcie pracy

690 ... 690 V
Znamionowa moc pracy dla AC-3, 230 V

0.06 kW
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Budowa urządzenia

Urządzenie mocowane na stałe
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

150 kA
Wysokość

140 mm
Głębokość

75 mm

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	1 pcs.	48 pcs.	1152 pcs.
poids (kg)	0,127	0,260	12,885	332,240
Largeur (m)	0,044	0,080	0,310	0,800
Longueur (m)	0,092	0,055	0,230	1,050
Profondeur (m)	0,075	0,095	0,355	1,200
