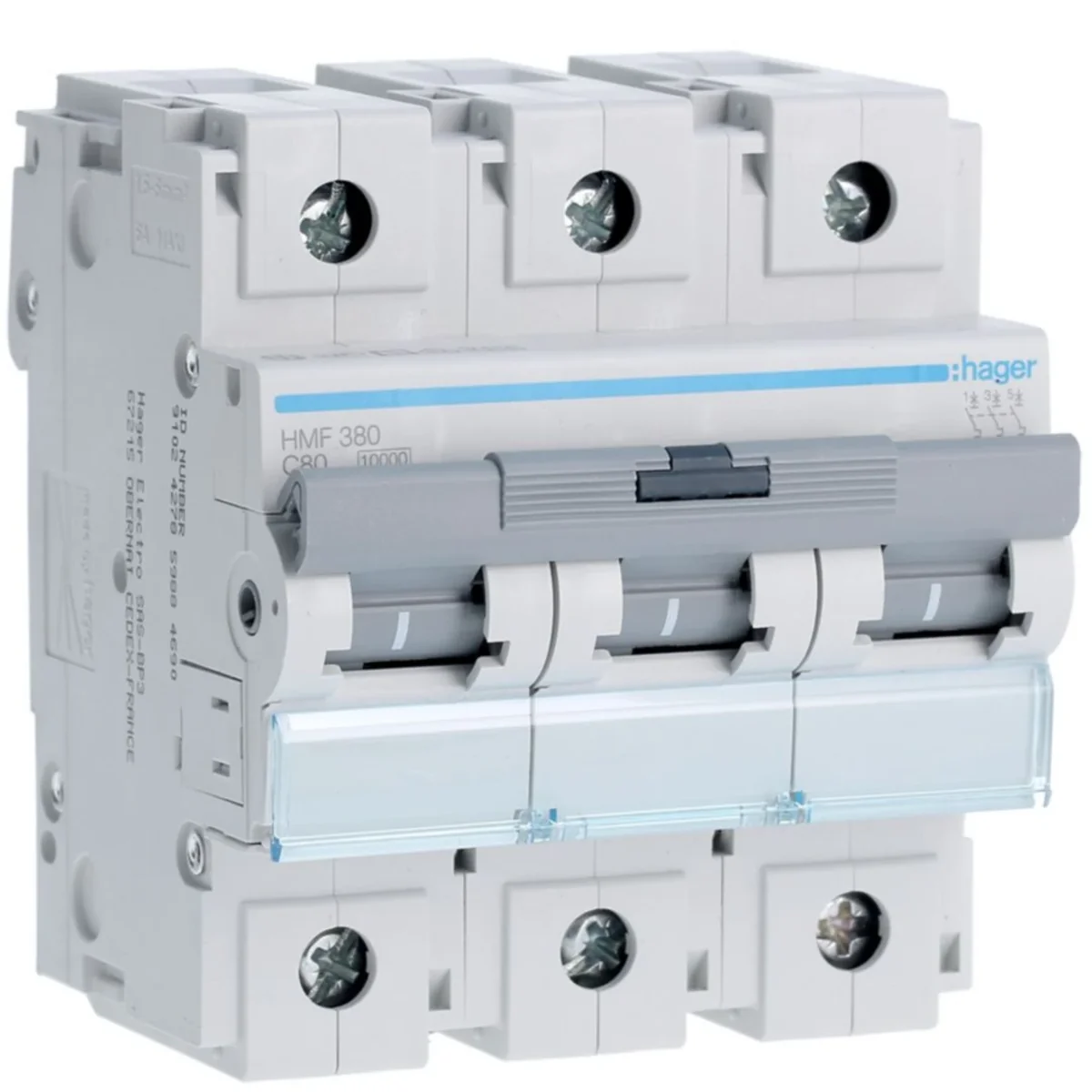

Interruttori automatici 80 - 100 A. Tipo B, C e D Potere di interruzione nominale in cortocircuito 10000 A
• corrente di interruzione nominale di cortocircuito (Icu): 15 kA, secondo PN-EN 60947-2,
• classe di limitazione energetica: 3,
• tensione operativa nominale: 230/400 V AC - interruttore unipolare, 400 V AC - interruttore multipolare,
• possibilità di utilizzo in circuiti a corrente continua,
• un'ampia gamma di accessori, tra cui divisori isolanti tra i pali,
• possibilità di collegamento tramite binari a pettine verticali e orizzontali,
• terminali a gabbia: cavo fino a 35 mm2, flessibile fino a 25 mm2,
• campo descrittivo con linguetta protettiva,
• clip di montaggio con apertura superiore e inferiore,
• grado di protezione: IP2X per i terminali, IP40 per il dispositivo installato nel quadro.

Caratteristica

C
Numero di poli

3
Tensione nominale di isolamento [V]

500
Potere di interruzione nominale in cortocircuito [kA]

10
PKWIU

27.12.22.0

Numero di moduli

4,5
Tensione nominale [V]

400
Corrente nominale [A]

80
Numero di moduli

4,5

Other technical data

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

4.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

3
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Manufacturer details

Manufacturer

HAGER POLO Sp. z o. o.
Address

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Tax identification number

6460015532
GLN

5900009931532

A kind of package		Karton	Pakiet	Paleta
Quantity	1 pcs.	1 pcs.	12 pcs.	504 pcs.
Weight (kg)	0,679	0,715	8,660	386,720
Width (m)	0,080	0,080	0,310	0,800
Length (m)	0,090	0,100	0,105	0,794
Depth (m)	0,072	0,100	0,360	1,200
