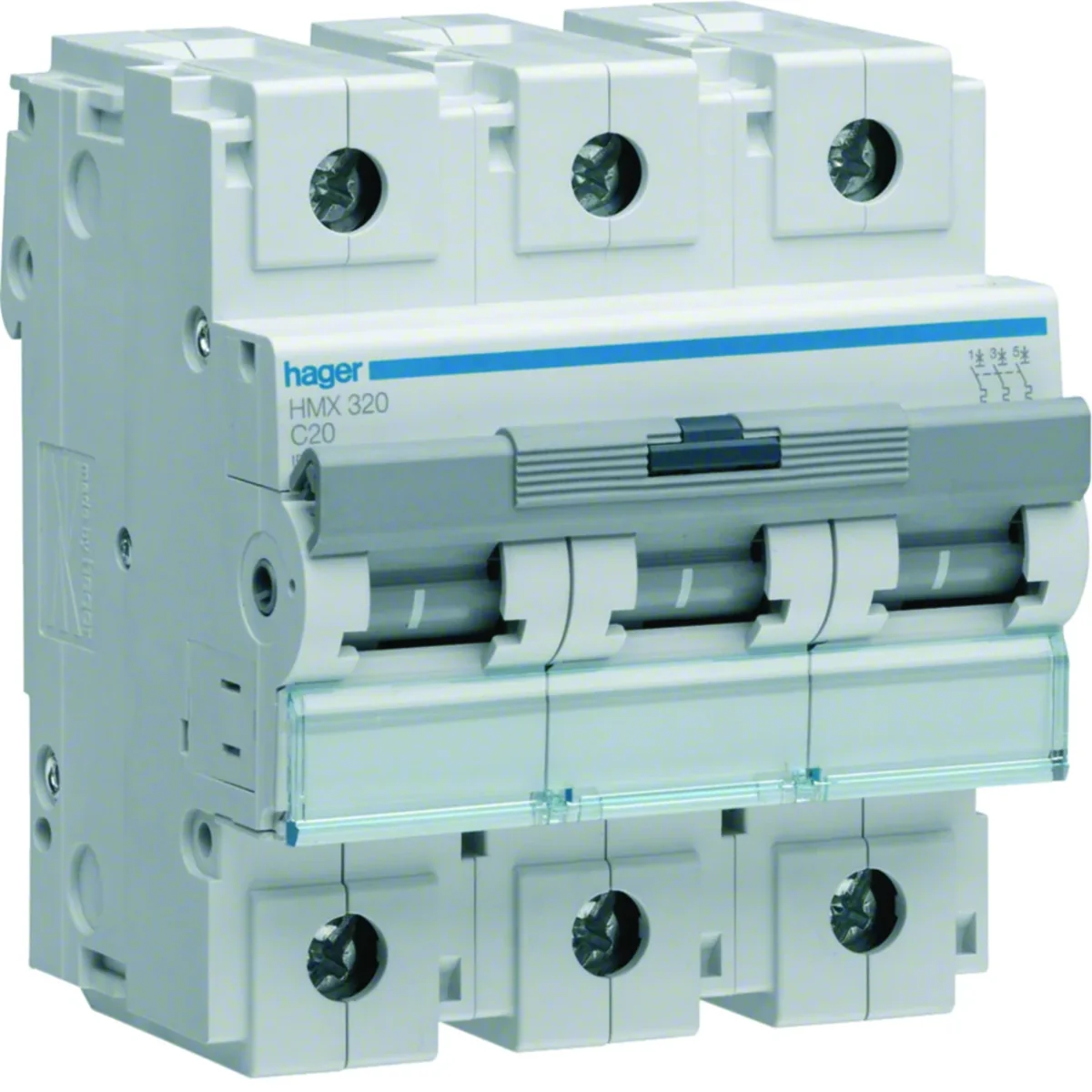

Name: Interruttore magnetotermico 50kA 3P C 20A
Brand: HAGER
SKU: ABC073HAGE
Price: 368.69 PLN

Caratteristica

C
Profondità [mm]

70
Coppia di serraggio [Nm]

3,5-5
Corrente nominale [A]

20
Livello di sicurezza

IP20
Perdite di potenza [W]

5,8
Larghezza [mm]

80
Altezza [mm]

90
Durata meccanica (numero di cicli)

20000
Tensione di commutazione nominale [V]

415
Numero di moduli

4,5
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

50
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]

4,5
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
Sezione del cavo (trefolo) [mm²]

1,5 - 35
PKWIU

27.12.23.0

Frequenza nominale [Hz]

60
Numero di poli

3
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

4,5
Perdite di potenza per polo [W]

1,97
Tipo di connessione

Morsetti con sistema di allineamento
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -5 a 60
Potere di interruzione nominale in cortocircuito Icn [kA]

50
Valore massimo/minimo di corrente AC per l'attivazione della protezione

8,5/12,75 pollici
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]

50
Corrente di interruzione di cortocircuito Ics [%]

50
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

3
Sezione conduttore (filo) [mm²]

1,5 - 50

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

50 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

3
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

50 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

4.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Interruttore magnetotermico 50kA 3P C 20A HMX320
