Interruttore magnetotermico 50kA 3P C 16A HMX316

Name: Interruttore magnetotermico 50kA 3P C 16A
Brand: HAGER
SKU: ABC072HAGE
Price: 1703.67 PLN
Availability: BackOrder

Index local:

ABC072HAGE

Numéro de catalogue:

HMX316

Code EAN:

3250613231989

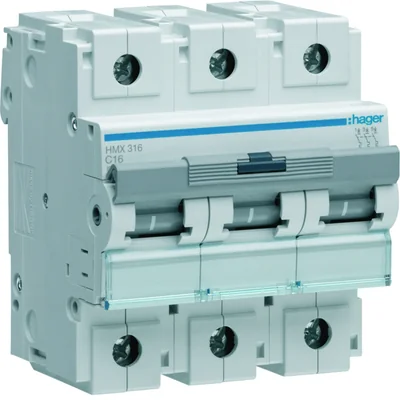

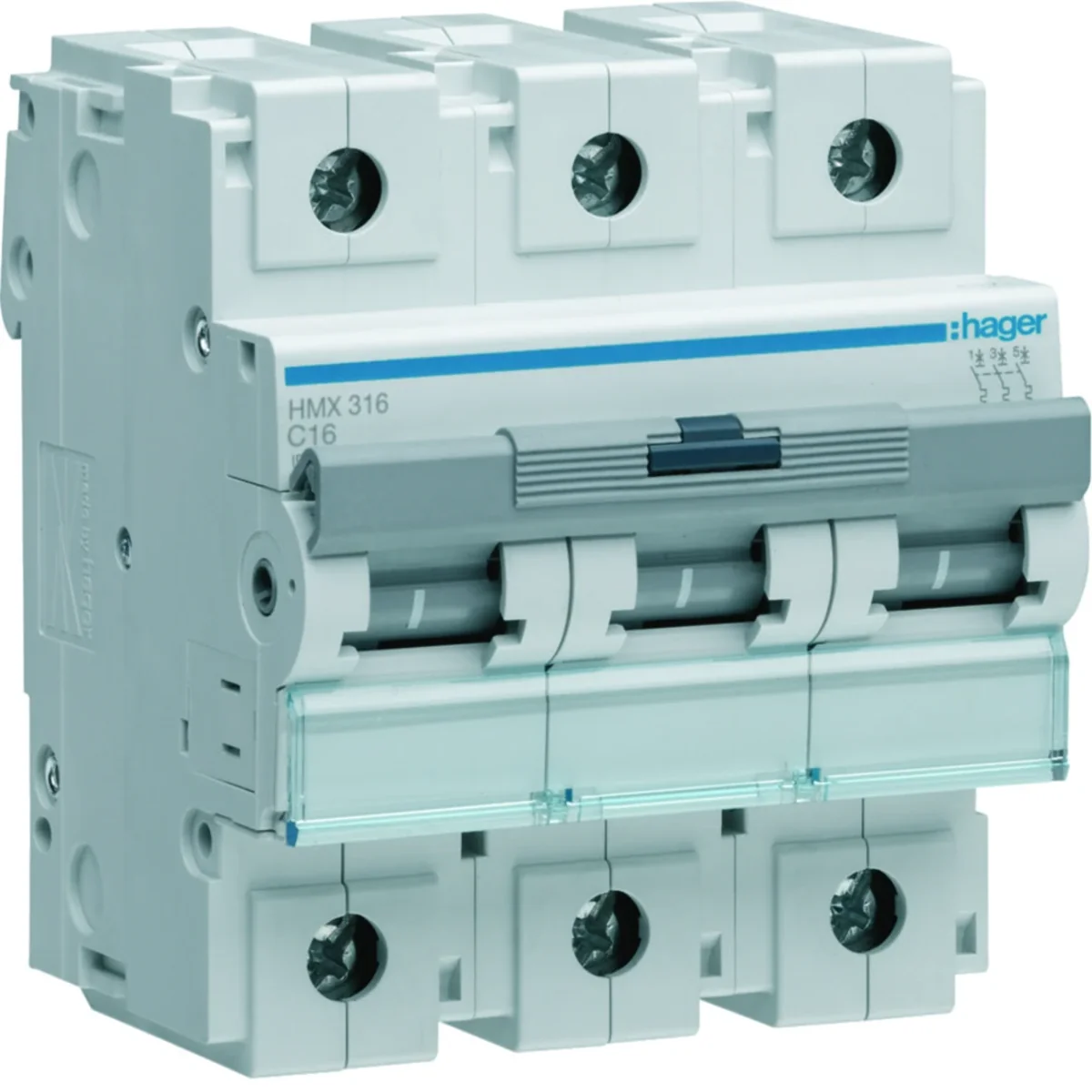

Interruttore magnetotermico 50kA 3P C 16A

Cliquer sur la photo pour l'agrandir

Producteur: HAGER

Caratteristica: C

Frequenza nominale [Hz]: 60

Profondità [mm]: 70

Voir la description complète

Prix:

1703,67 zł

lordo / pcs.

(y compris la TVA 23%)

jusqu'à 10 semaines

Sur commande

Quantité pcs.

(plusieurs:

1

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Détails du fabricant Emballage en vrac Fichiers à télécharger

Description du produit

Interruttore automatico MCB per proteggere l'impianto elettrico dagli effetti di cortocircuiti e sovraccarichi. Può anche servire come mezzo di protezione contro le scosse elettriche: spegnimento automatico in caso di cortocircuito di impedenza trascurabile tra il conduttore di linea e la parte conduttiva accessibile o il conduttore di protezione.

Données techniques

Caratteristica

C
Profondità [mm]

70
Coppia di serraggio [Nm]

3,5-5
Corrente nominale [A]

16
Livello di sicurezza

IP20
Perdite di potenza [W]

10,81
Larghezza [mm]

80
Altezza [mm]

90
Durata meccanica (numero di cicli)

20000
Tensione di commutazione nominale [V]

415
Numero di moduli

4,5
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

50
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]

4,5
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
Sezione del cavo (trefolo) [mm²]

1,5 - 35
PKWIU

27.12.23.0

Frequenza nominale [Hz]

60
Numero di poli

3
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

3,5
Perdite di potenza per polo [W]

3,61
Tipo di connessione

Morsetti con sistema di allineamento
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -5 a 60
Potere di interruzione nominale in cortocircuito Icn [kA]

50
Valore massimo/minimo di corrente AC per l'attivazione della protezione

7,9/11,9 pollici
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]

50
Corrente di interruzione di cortocircuito Ics [%]

50
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

3
Sezione conduttore (filo) [mm²]

1,5 - 50

Autres données techniques

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

50 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

3
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

50 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

4.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Détails du fabricant

Producteur

Hager Electro S.A.S.
Adresse

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Emballage en vrac

Une sorte de paquet	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Quantité	1 pcs.	12 pcs.	288 pcs.	1 pcs.	12 pcs.	288 pcs.
poids (kg)	0,500	6,000	144,000	0,500	6,000	144,000
Largeur (m)	0,090	0,310	0,800	0,090	0,310	0,800
Longueur (m)	0,080	0,110	1,010	0,080	0,110	1,010
Profondeur (m)	0,100	0,360	1,200	0,100	0,360	1,200

Fichiers à télécharger

Télécharger tous les fichiers

25PL025_Instrukcja techniczna - Podstawy zabezpieczeń w .pdf

HMX316.pdf

HAGER_DEKLARACJA_CE_230_DE_2020_V1_0.pdf

XP1_CADENAS_DISJ125_6M5034B.pdf
