Interruttore magnetotermico 50kA 2P C 25A HMX225

Name: Interruttore magnetotermico 50kA 2P C 25A
Brand: HAGER
SKU: ABC066HAGE
Price: 248.69 PLN

Indice locale:

ABC066HAGE

Numero di catalogo:

HMX225

Codice EAN:

3250613231927

Interruttore magnetotermico 50kA 2P C 25A

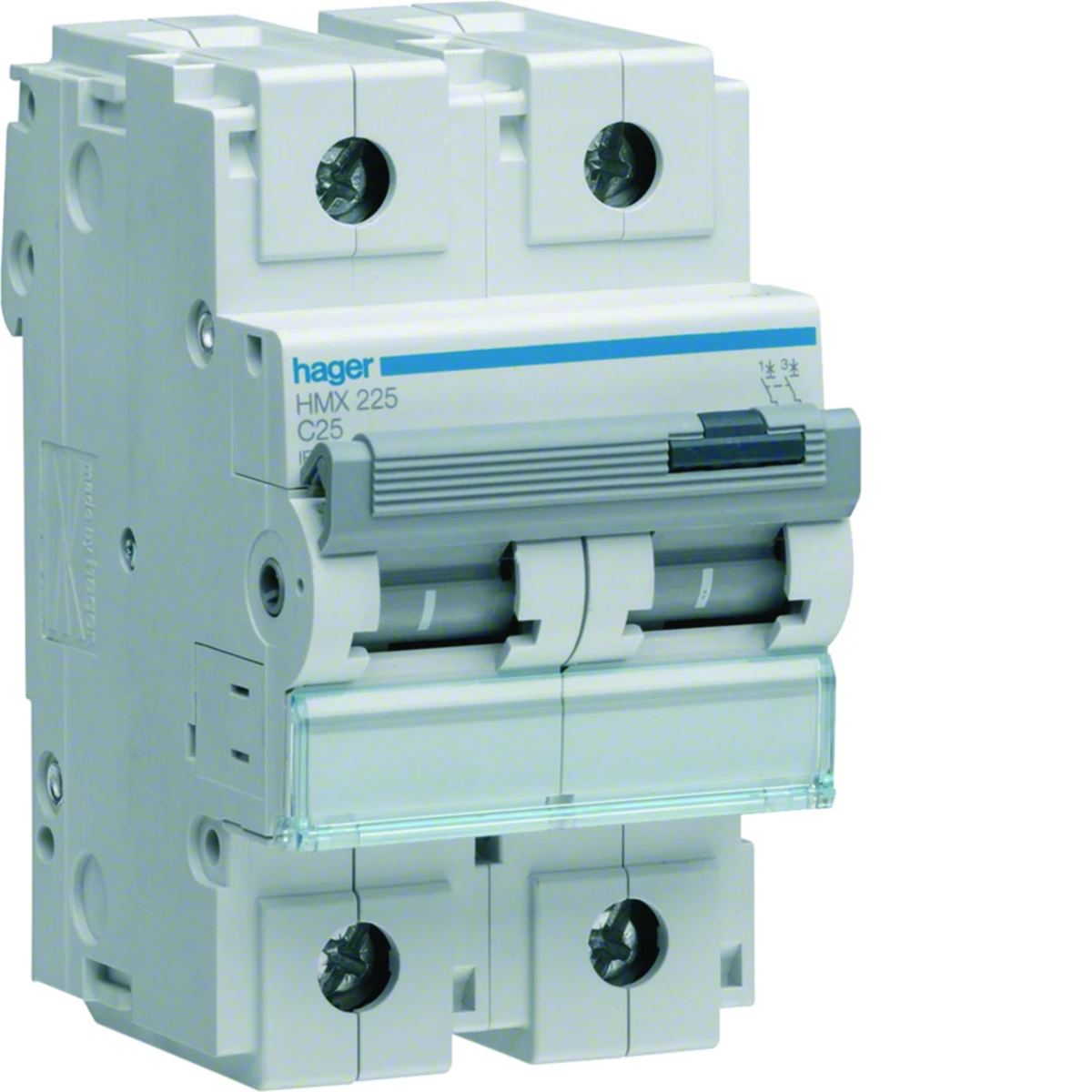

Clicca sulla foto per ingrandire

Produttore: HAGER

Caratteristica: C

Frequenza nominale [Hz]: 60

Profondità [mm]: 70

Vedi la descrizione completa

Prezzo:

248,69 €

lordo / pezzi

(inclusa IVA 23%)

Consegna in 3 ore

fino a 10 settimane (giorni lavorativi)

Raccolta in 1h

Quantità pezzi

(multiplo:

1

)

Aggiungi agli appunti

Stampa

Chiedi informazioni sul prodotto

Descrizione del prodotto Dati tecnici Imballaggio sfuso

Descrizione del prodotto

Interruttore automatico MCB per proteggere l'impianto elettrico dagli effetti di cortocircuiti e sovraccarichi. Può anche servire come mezzo di protezione contro le scosse elettriche: spegnimento automatico in caso di cortocircuito di impedenza trascurabile tra il conduttore di linea e la parte conduttiva accessibile o il conduttore di protezione.

Dati tecnici

Caratteristica

C
Profondità [mm]

70
Coppia di serraggio [Nm]

3,5-5
Corrente nominale [A]

25
Livello di sicurezza

IP20
Perdite di potenza [W]

2,52
Larghezza [mm]

53
Altezza [mm]

90
Durata meccanica (numero di cicli)

20000
Tensione di commutazione nominale [V]

415
Numero di moduli

3
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

50
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]

4,5
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
Sezione del cavo (trefolo) [mm²]

1,5 - 35
PKWIU

27.12.23.0

Frequenza nominale [Hz]

60
Numero di poli

2
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

4,5
Perdite di potenza per polo [W]

2,52
Tipo di connessione

Morsetti con sistema di allineamento
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -5 a 60
Potere di interruzione nominale in cortocircuito Icn [kA]

50
Valore massimo/minimo di corrente AC per l'attivazione della protezione

7,9/11,9 pollici
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

50
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]

50
Corrente di interruzione di cortocircuito Ics [%]

50
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

2
Sezione conduttore (filo) [mm²]

1,5 - 50

Altri dati tecnici

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

25 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

50 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

50 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Imballaggio sfuso

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	24 pezzi	576 pezzi
Peso (kg)	0,374	0,380	9,220	244,280
Larghezza (m)	0,053	0,080	0,310	0,800
Lunghezza (m)	0,090	0,060	0,120	1,050
Profondità (m)	0,072	0,095	0,360	1,200
