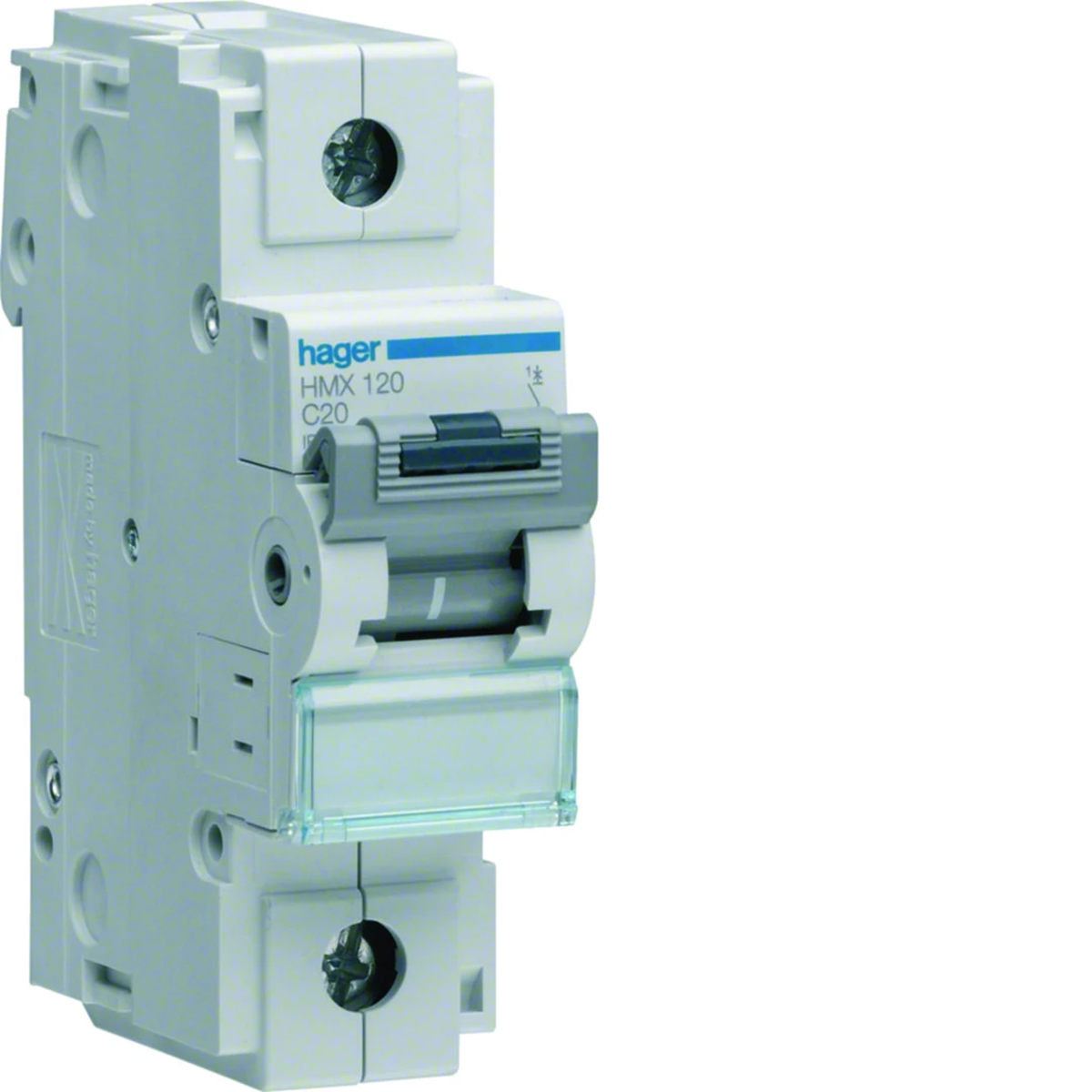

Interruttore magnetotermico 50kA 1P C 20A HMX120
Lokaler Index:
ABC057HAGE
Katalognummer:
HMX120
EAN-Code:
3250613231835
Preis:
145,44 €
lordo / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Angebotsanfrage hinzufügen
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
Interruttore automatico MCB per proteggere l'impianto elettrico dagli effetti di cortocircuiti e sovraccarichi. Può anche servire come mezzo di protezione contro le scosse elettriche: spegnimento automatico in caso di cortocircuito di impedenza trascurabile tra il conduttore di linea e la parte conduttiva accessibile o il conduttore di protezione.
Technische Daten
-
CaratteristicaC
-
Profondità [mm]70
-
Coppia di serraggio [Nm]3,5-5
-
Corrente nominale [A]20
-
Livello di sicurezzaIP20
-
Perdite di potenza [W]2
-
Larghezza [mm]27
-
Altezza [mm]90
-
Durata meccanica (numero di cicli)20000
-
Tensione di commutazione nominale [V]240/415
-
Numero di moduli1,5
-
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]50
-
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]50
-
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]4,5
-
Temperatura di stoccaggio [°C]da -25 a 80
-
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro1
-
Tensione transitoria nominale [V]6000
-
Sezione del cavo (trefolo) [mm²]1,5 - 35
-
PKWIU27.12.22.0
-
Frequenza nominale [Hz]60
-
Numero di poli1
-
Tensione nominale di isolamento [V]500
-
FamigliaM.C.B
-
Perdita di potenza [W]4,5
-
Perdite di potenza per polo [W]2
-
Tipo di connessioneMorsetti con sistema di allineamento
-
Forza elettrica (numero di cicli)4000
-
Intervallo di temperatura operativa [°C]da -5 a 60
-
Potere di interruzione nominale in cortocircuito Icn [kA]50
-
Valore massimo/minimo di corrente AC per l'attivazione della protezione8,5/12,75 pollici
-
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]50
-
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]50
-
Corrente di interruzione di cortocircuito Ics [%]50
-
Tipo di tensione di alimentazioneAC
-
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro0,95
-
Numero di poli protetti1
-
Sezione conduttore (filo) [mm²]1,5 - 50
Weitere technische Daten
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)1
-
Prąd znamionowy20 A
-
Napięcie znamionowe izolacji Ui500 V
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V50 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaSÌ
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych1
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V50 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun NNo
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów1.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
Hersteller-Details
-
HerstellerHager Electro S.A.S.
-
AdresseFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-Mail
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta |
| Menge | 1 stk. | 36 stk. | 864 stk. |
| Gewicht (kg) | 0,190 | 6,980 | 167,610 |
| Breite (m) | 0,080 | 0,310 | 0,800 |
| Länge (m) | 0,040 | 0,210 | 1,010 |
| Tiefe (m) | 0,100 | 0,360 | 1,200 |
