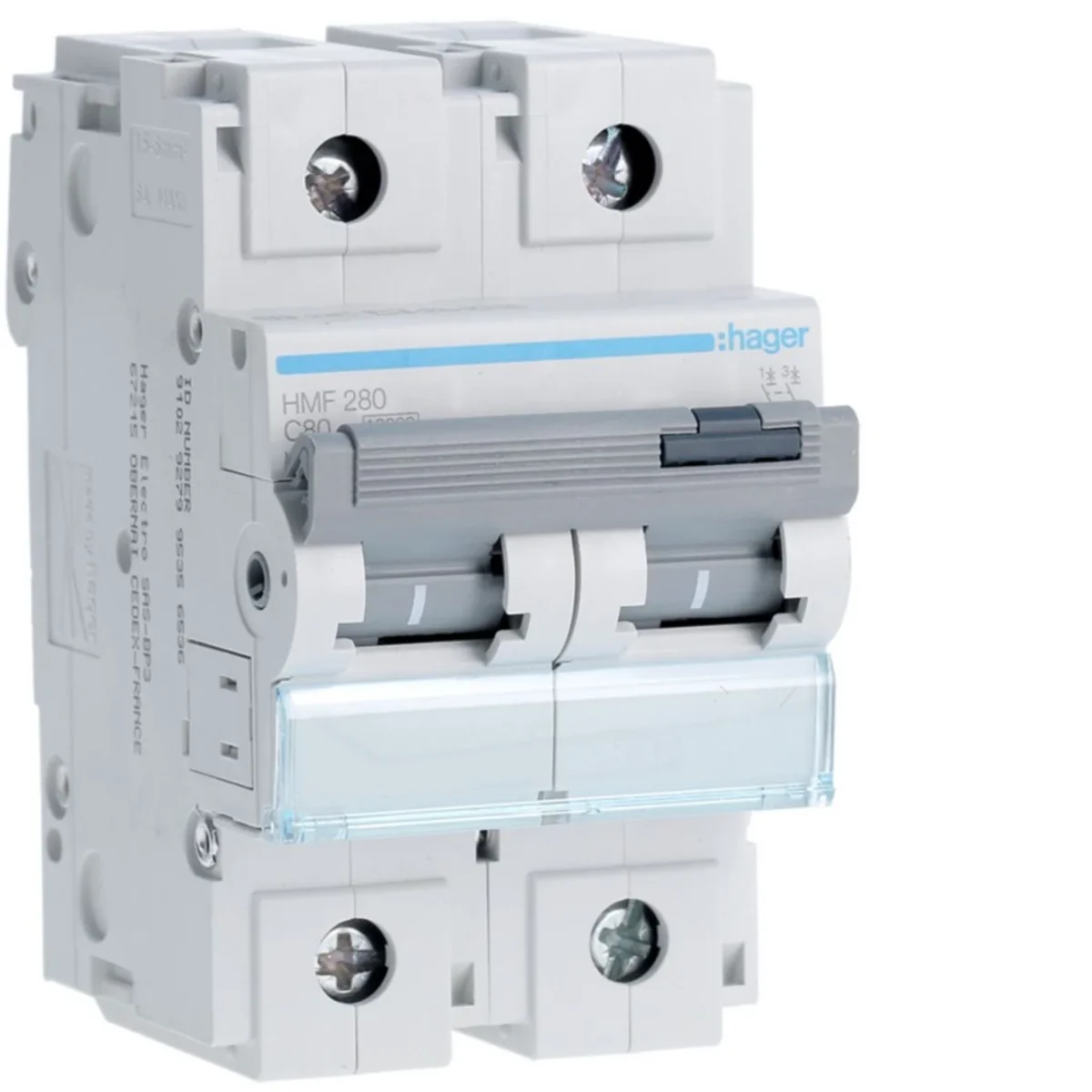

Name: Interruttore magnetotermico 10kA 2P C 80A
Brand: HAGER
SKU: ABC041HAGE
Price: 138.65 PLN

Caratteristica

C
Profondità [mm]

70
Coppia di serraggio [Nm]

3,5-5
Corrente nominale [A]

80
Livello di sicurezza

IP20
Perdite di potenza [W]

11,98
Larghezza [mm]

53
Altezza [mm]

90
Durata meccanica (numero di cicli)

20000
Tensione di commutazione nominale [V]

415
Numero di moduli

3
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

10
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

10
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]

4,5
Corrente nominale a 30°C [A]

80
Corrente nominale a 45°C [A]

72,6
Corrente nominale a 55°C [A]

67,2
Corrente di interruzione di cortocircuito Ics [%]

75
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
Sezione del cavo (trefolo) [mm²]

35
PKWIU

27.12.22.0

Frequenza nominale [Hz]

60
Numero di poli

2
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

15
Perdite di potenza per polo [W]

6,13
Tipo di connessione

Morsetti con sistema di allineamento
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -5 a 60
Potere di interruzione nominale in cortocircuito Icn [kA]

10
Valore massimo/minimo di corrente AC per l'attivazione della protezione

5/10 pollici
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

10
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]

10
Corrente nominale a 20°C [A]

86,4
Corrente nominale a 40°C [A]

75,1
Corrente nominale a 50°C [A]

70
Corrente nominale a 60°C [A]

64,3
Corrente di interruzione di cortocircuito Ics [kA]

7,5
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

2
Sezione conduttore (filo) [mm²]

70

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Interruttore magnetotermico 10kA 2P C 80A HMF280

Descripción del producto
