Interruttore magnetotermico 10kA 1+N 16A caratteristica C NCN516

Name: Interruttore magnetotermico 10kA 1+N 16A caratteristica C
Brand: HAGER
SKU: ABC095HAGE
Price: 129.13 PLN

local index:

ABC095HAGE

Catalog No:

NCN516

EAN code:

3250614615221

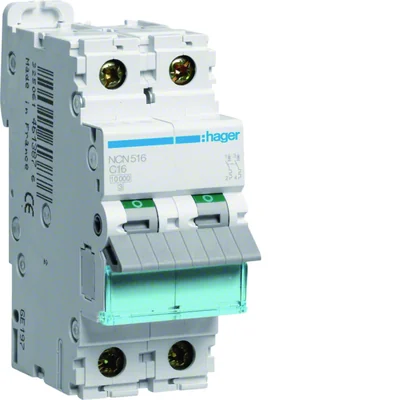

Interruttore magnetotermico 10kA 1+N 16A caratteristica C

Click on the photo to enlarge

Manufacturer: HAGER

Caratteristica: C

Profondità [mm]: 70

Numero di poli: 2

See full description

Price:

129,13 zł

lordo / pcs.

(including VAT 23%)

Delivery in 3h

up to 10 weeks (business days)

Pickup in 1h

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Interruttore automatico MCB per proteggere l'impianto elettrico dagli effetti di cortocircuiti e sovraccarichi. Può anche servire come mezzo di protezione contro le scosse elettriche: spegnimento automatico in caso di cortocircuito di impedenza trascurabile tra il conduttore di linea e la parte conduttiva accessibile o il conduttore di protezione.

Technical data

Caratteristica

C
Numero di poli

2
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

3,5
Perdite di potenza per polo [W]

2,7
Altezza [mm]

83
Durata meccanica (numero di cicli)

20000
Tensione di commutazione nominale [V]

240
Numero di moduli

2
Valore massimo/minimo di corrente AC per l'attivazione della protezione

5/10 pollici
Capacità terminale di ingresso (cavo) [mm²]

1/35
Capacità terminale di uscita (filo) [mm²]

1/35
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

15
Corrente nominale a 30°C [A]

16
Corrente nominale a 45°C [A]

14,54
Corrente nominale a 55°C [A]

13,48
Corrente nominale a 65°C [A]

12,32
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
PKWIU

27.12.22.0

Profondità [mm]

70
Coppia di serraggio [Nm]

2,8
Corrente nominale [A]

16
Livello di sicurezza

IP20
Perdite di potenza [W]

5,34
Larghezza [mm]

35
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -25 a 60
Potere di interruzione in cortocircuito [kA]

10
Tensione operativa massima [V]

253
Capacità terminale di ingresso (trefolato) [mm²]

1/25
Capacità terminale di uscita (trefolato) [mm²]

1/25
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

15
Corrente nominale a 20°C [A]

16,9
Corrente nominale a 40°C [A]

15,04
Corrente nominale a 50°C [A]

14,02
Corrente nominale a 60°C [A]

12,91
Corrente nominale a 70°C [A]

11,7
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

1

Other technical data

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

1
Napięcie znamionowe

230 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

SÌ
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta
Quantity	6 pcs.	72 pcs.	1728 pcs.
Weight (kg)	1,240	14,970	359,420
Width (m)	0,090	0,310	0,800
Length (m)	0,080	0,230	1,070
Depth (m)	0,220	0,370	1,200
