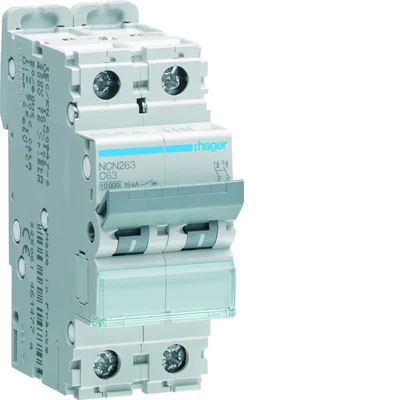

Name: Interruttore automatico MCB 10kA 2 poli 63A Caratteristica C
Brand: HAGER
SKU: ABC136HAGE
Price: 47.76 PLN

Caratteristica

C
Numero di poli

2
Tensione nominale di isolamento [V]

500
Famiglia

M.C.B
Perdita di potenza [W]

13
Perdite di potenza per polo [W]

6,99
Altezza [mm]

83
Durata meccanica (numero di cicli)

20000
Potere di interruzione nominale in cortocircuito [kA]

10
Potere di interruzione in cortocircuito [kA]

10
Tensione operativa massima [V]

440
Capacità terminale di ingresso (trefolato) [mm²]

1/25
Capacità terminale di uscita (trefolato) [mm²]

1/25
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

30
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

15
Corrente nominale a 30°C [A]

63
Corrente nominale a 45°C [A]

58,68
Corrente nominale a 55°C [A]

52,8
Corrente nominale a 65°C [A]

48,12
Temperatura di stoccaggio [°C]

da -25 a 80
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

6000
PKWIU

27.12.22.0

Profondità [mm]

70
Coppia di serraggio [Nm]

2,8
Corrente nominale [A]

63
Livello di sicurezza

IP20
Perdite di potenza [W]

13,1
Larghezza [mm]

35
Forza elettrica (numero di cicli)

4000
Intervallo di temperatura operativa [°C]

da -25 a 60
Tensione di commutazione nominale [V]

415
Numero di moduli

2
Valore massimo/minimo di corrente AC per l'attivazione della protezione

5/10 pollici
Capacità terminale di ingresso (cavo) [mm²]

1/35
Capacità terminale di uscita (filo) [mm²]

1/35
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

30
Corrente nominale a 20°C [A]

67,47
Corrente nominale a 40°C [A]

60,5
Corrente nominale a 50°C [A]

58,27
Corrente nominale a 60°C [A]

50,51
Corrente nominale a 70°C [A]

45,6
Tipo di tensione di alimentazione

AC
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

0,95
Numero di poli protetti

2

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

SÌ
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Interruttore automatico MCB 10kA 2 poli 63A Caratteristica C NCN263

Descrizione del prodotto
