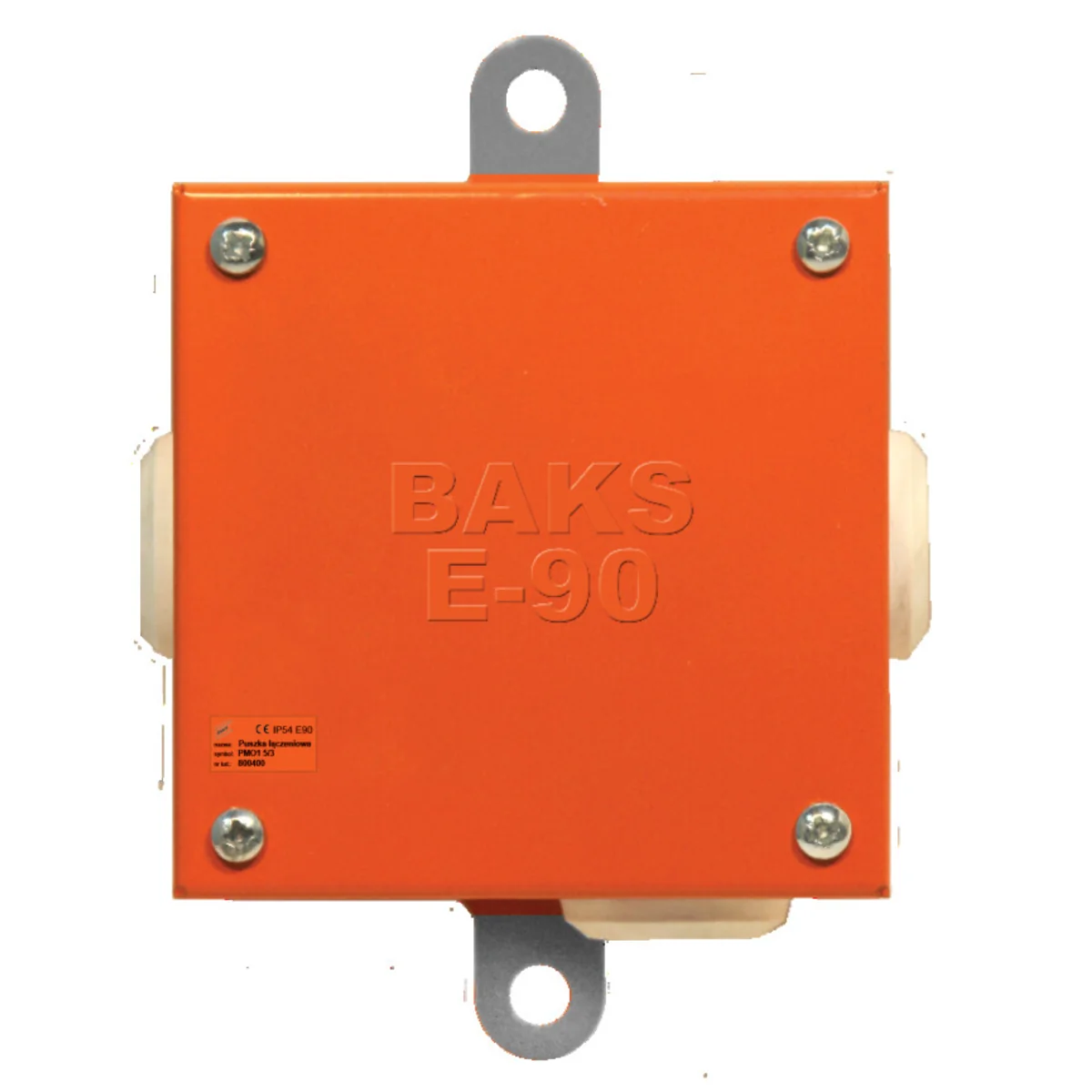

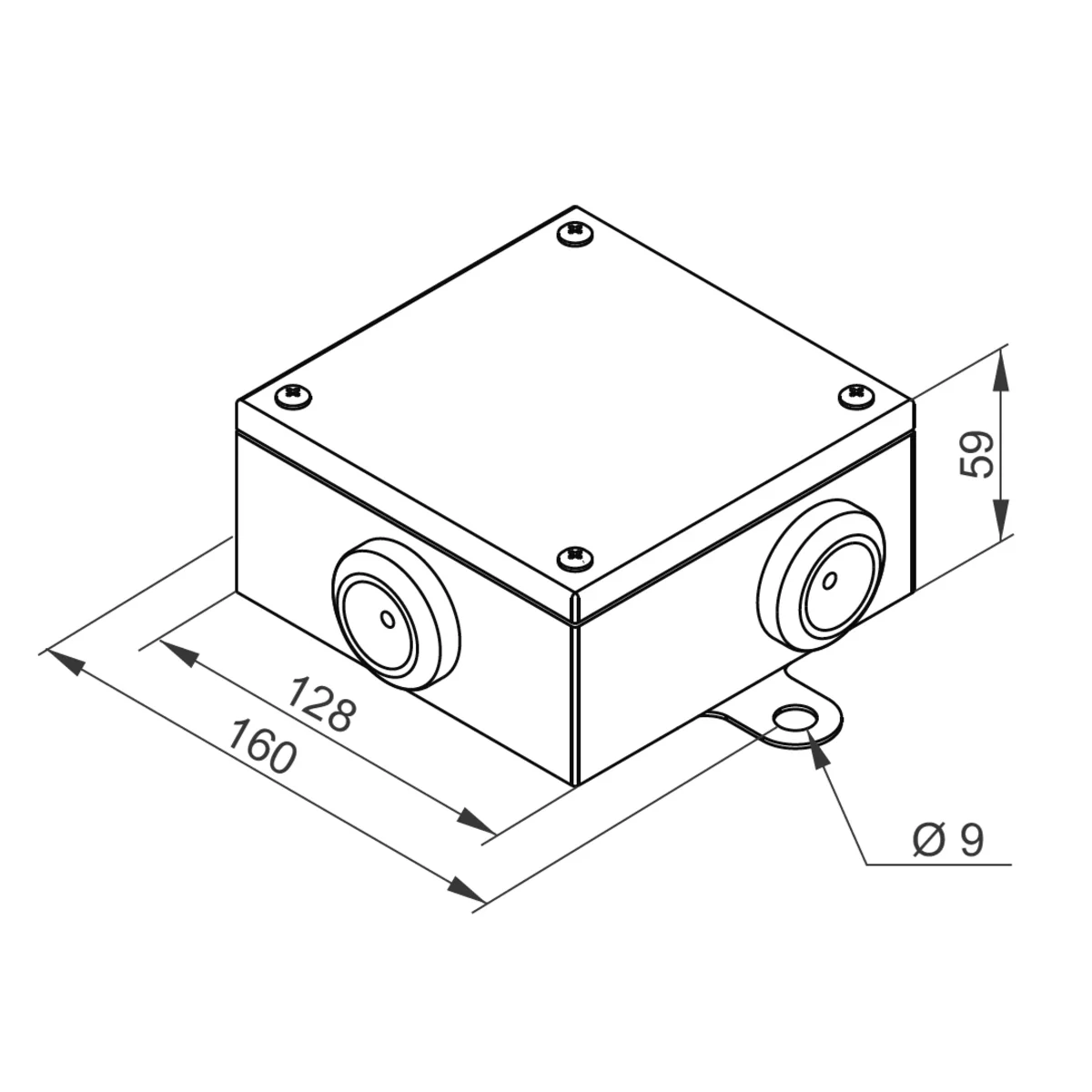

Giunzione e scatola di giunzione PMO2(3/3). 802030

Scatola di connessione e di giunzione, Ui=400 V, con funzione di connessione permanente E30 / E60 / E90 secondo DIN 4102 parte 12. Grado di protezione IP65, campo di tenuta da 11 mm a 24 mm. Fissaggio tramite staffe di montaggio esterne al calcestruzzo mediante perni in acciaio. Per scale e passerelle portacavi con vite SGKM6x12. Installazione della scatola su passerella in rete utilizzando il supporto scatola UP1 o UPP... e il set SGNM6x12 o SGKM6x12

Materiale:

• Acciaio zincato PN-EN 10152, verniciato a polvere RAL 2003.
• La morsettiera è realizzata in ceramica speciale resistente alle alte temperature.
• L'induttanza è realizzata in materiale esente da alogeni.
• Montaggio tramite staffe di montaggio esterne.

Informazioni aggiuntive:

• Possibilità di utilizzare pressacavi M32.
• Sezioni dei cavi, scatole di giunzione (mm2): 1mm2-10mm2.
• Sezioni dei cavi delle scatole di derivazione (mm2): 1mm2-4mm2.

Assemblaggio e installazione della scatola:

• Montaggio della scatola a terra.
• Rimuovere il coperchio.
• Forare il pressacavo.
• Fare passare i cavi attraverso i pressacavi .
• Collegamento ai cubi in ceramica.
• Collegare sempre il cavo di protezione al terminale PE verde e giallo.
