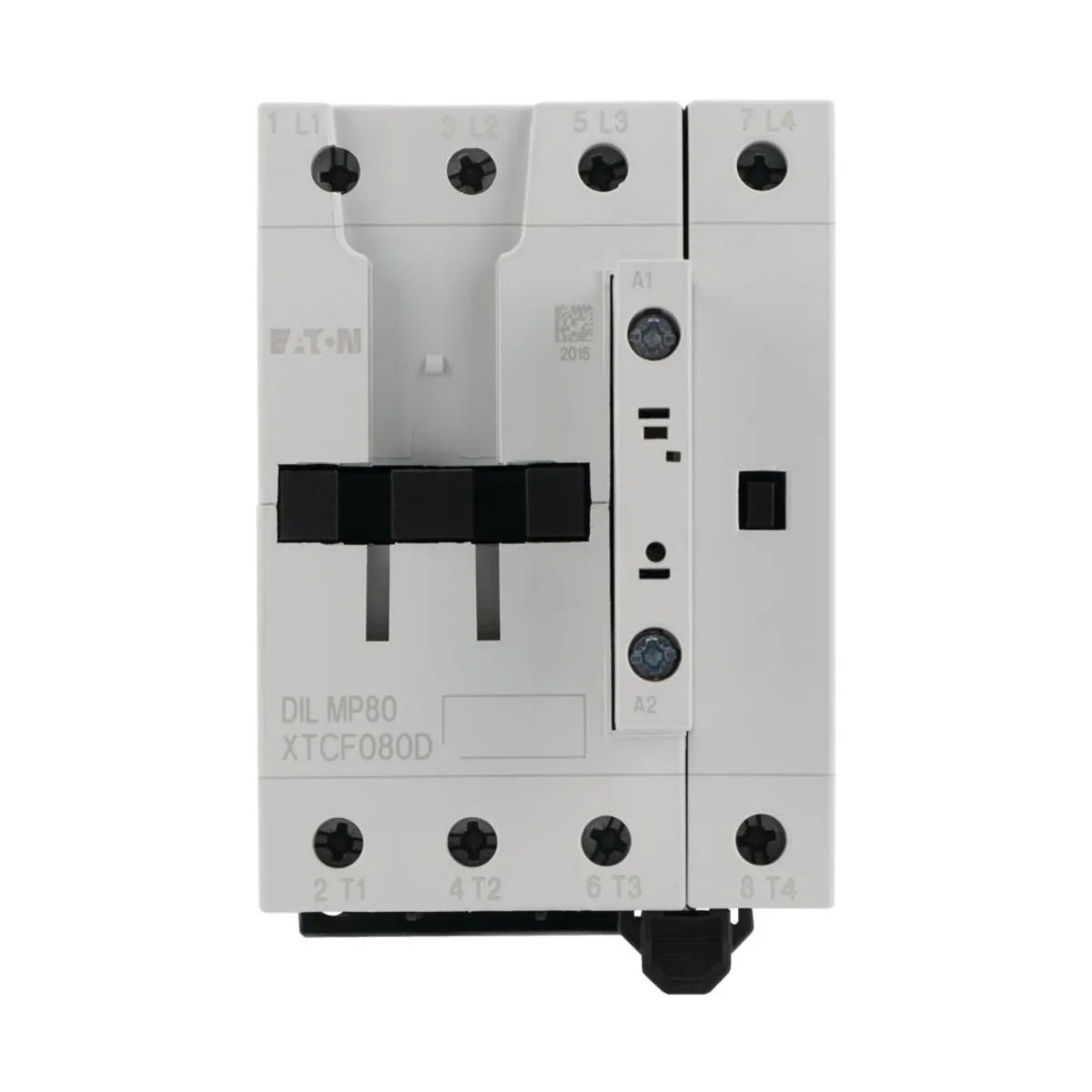

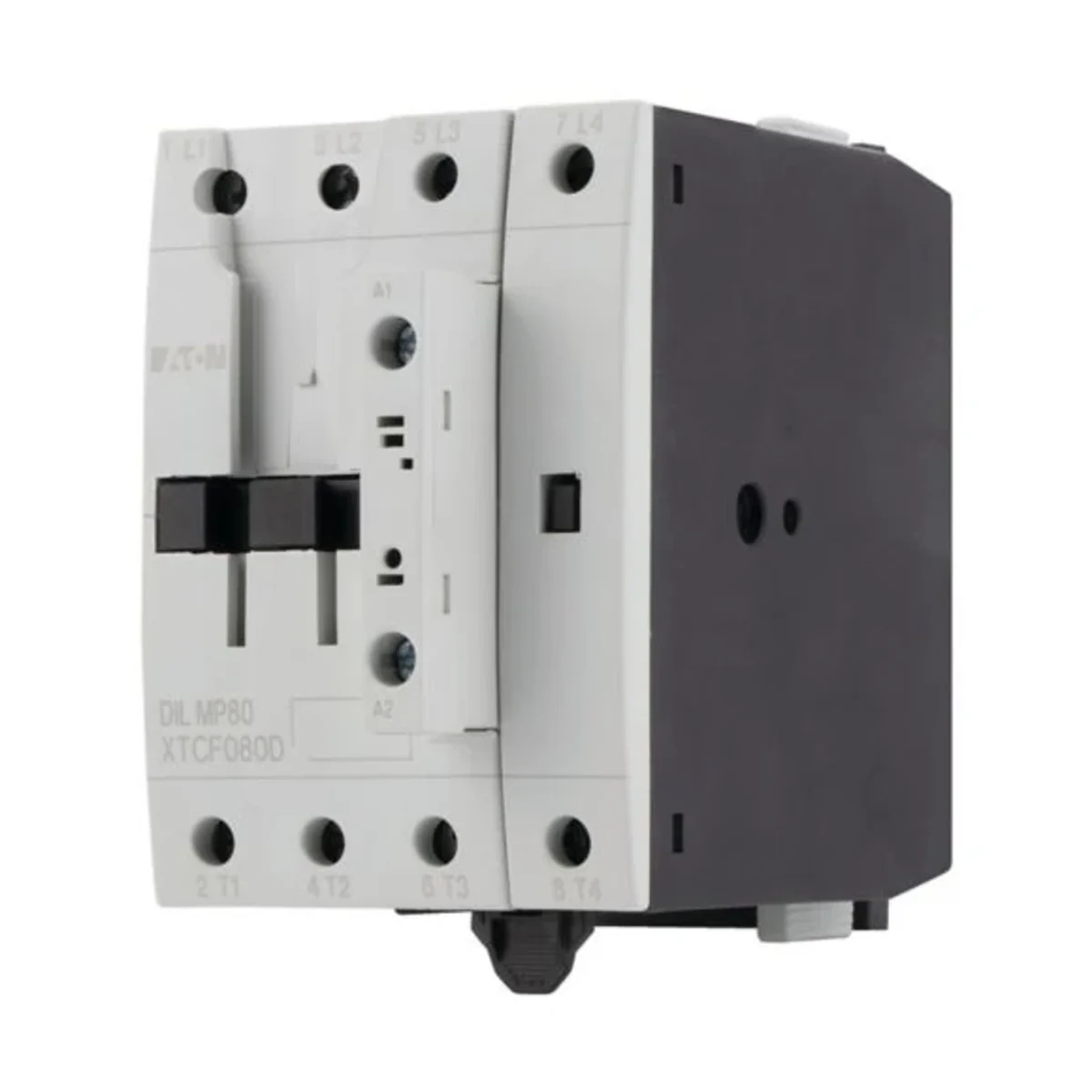

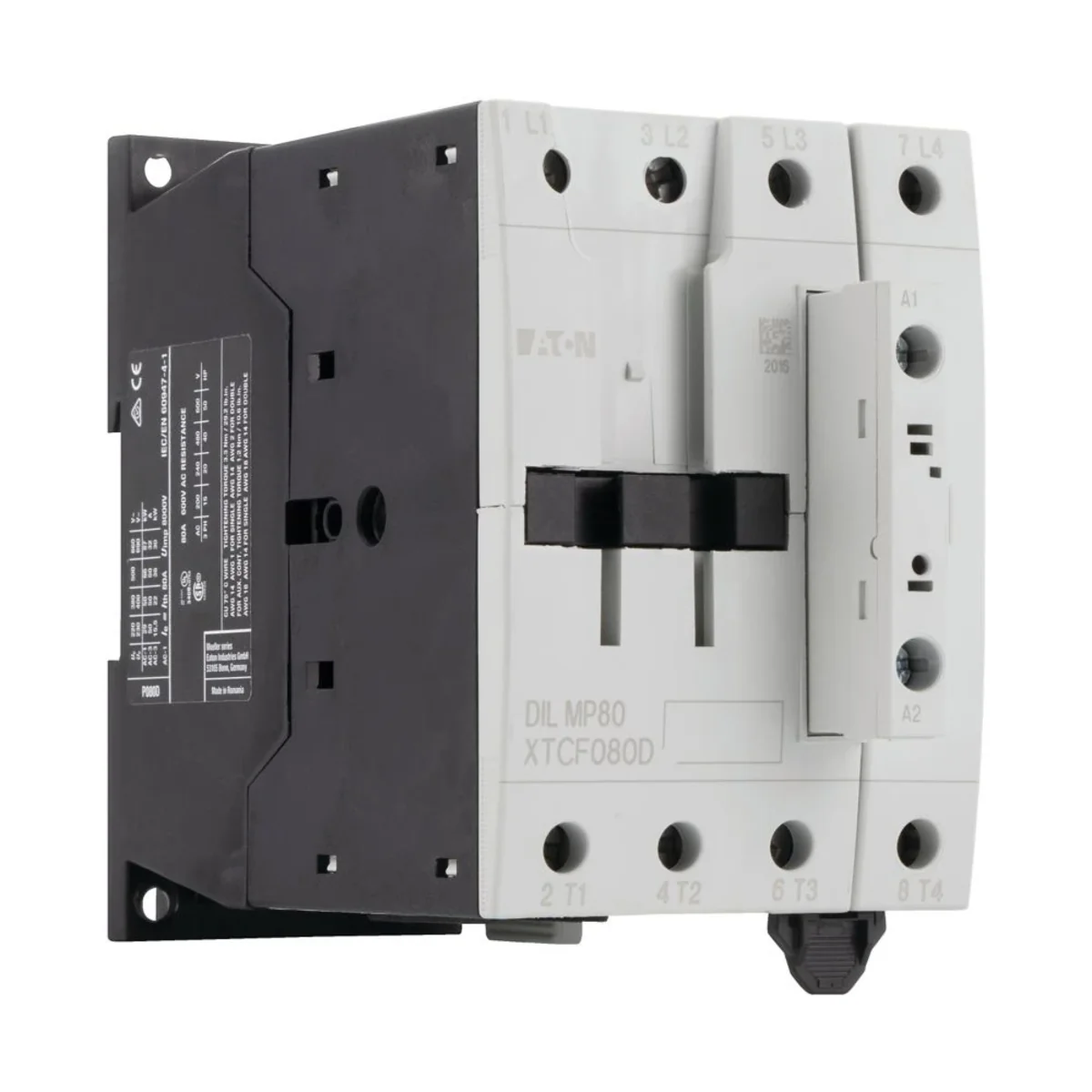

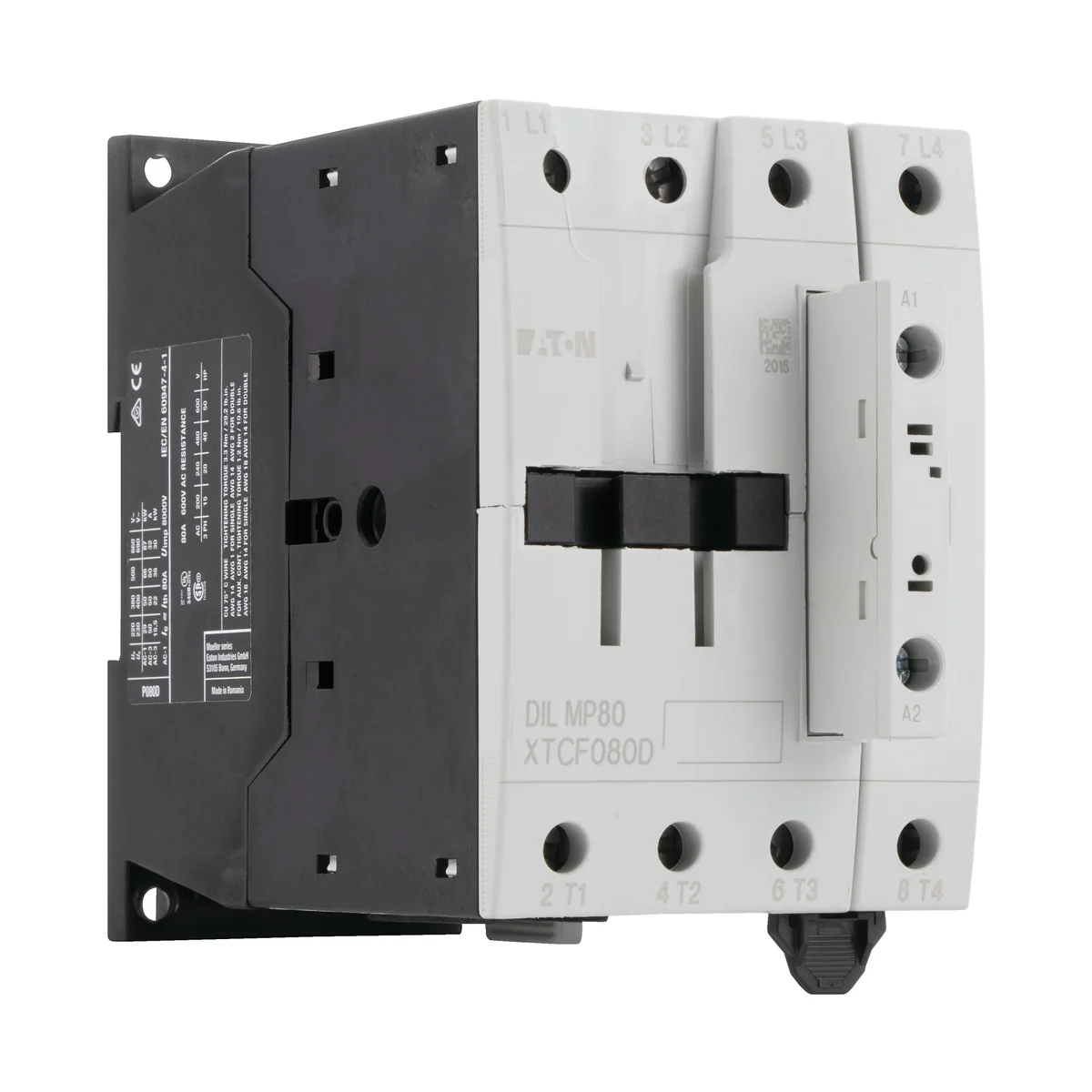

Descrizione del prodotto

Contattore di potenza per carichi a 4 pin, Contattori di potenza fino a 200 A, 4 pin,

AC-1: carico non induttivo o leggermente induttivo, forni a resistenza,

AC- 3: Motori a gabbia di scoiattolo: avviamento, spegnimento durante il funzionamento,

Metodo di collegamento: Morsetti a vite, Poli: 4 poli, 380 V 400 V: Ie= 50 A, corrente termica convenzionale, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 80 A, incapsulato: Ith= 64 A, corrente termica convenzionale unipolare senza custodia: Ith= 207 A, chiuso: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Suggerimenti: elementi di commutazione secondo EN 50012., Tipo di corrente AC/DC: funzionamento AC

Numero di poli

4

Corrente nominale [A]

80

Altri dati tecnici

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 ... 24 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

80 A
Znamionowa moc pracy dla AC-3, 400 V

22 kW
Znamionowa moc pracy dla AC-4, 400 V

20 kW
Wersja modułowa

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 ... 24 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

50 A
Znamionowy prąd pracy dla AC-4, 400 V

40 A
Znamionowa moc pracy NEMA

29.8 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

4

Dettagli del produttore

Produttore

EATON Electric Sp. z o.o.
Indirizzo

80-299 Gdańsk ul. Galaktyczna 30
NIP

5841022327

Una specie di pacchetto		Skrzynia
Quantità	1 pezzi	1 pezzi
Peso (kg)	1,040	1,092
Volume (m3)	0,001	0,002
Larghezza (m)	0,074	0,095
Lunghezza (m)	0,132	0,150
Profondità (m)	0,115	0,148
