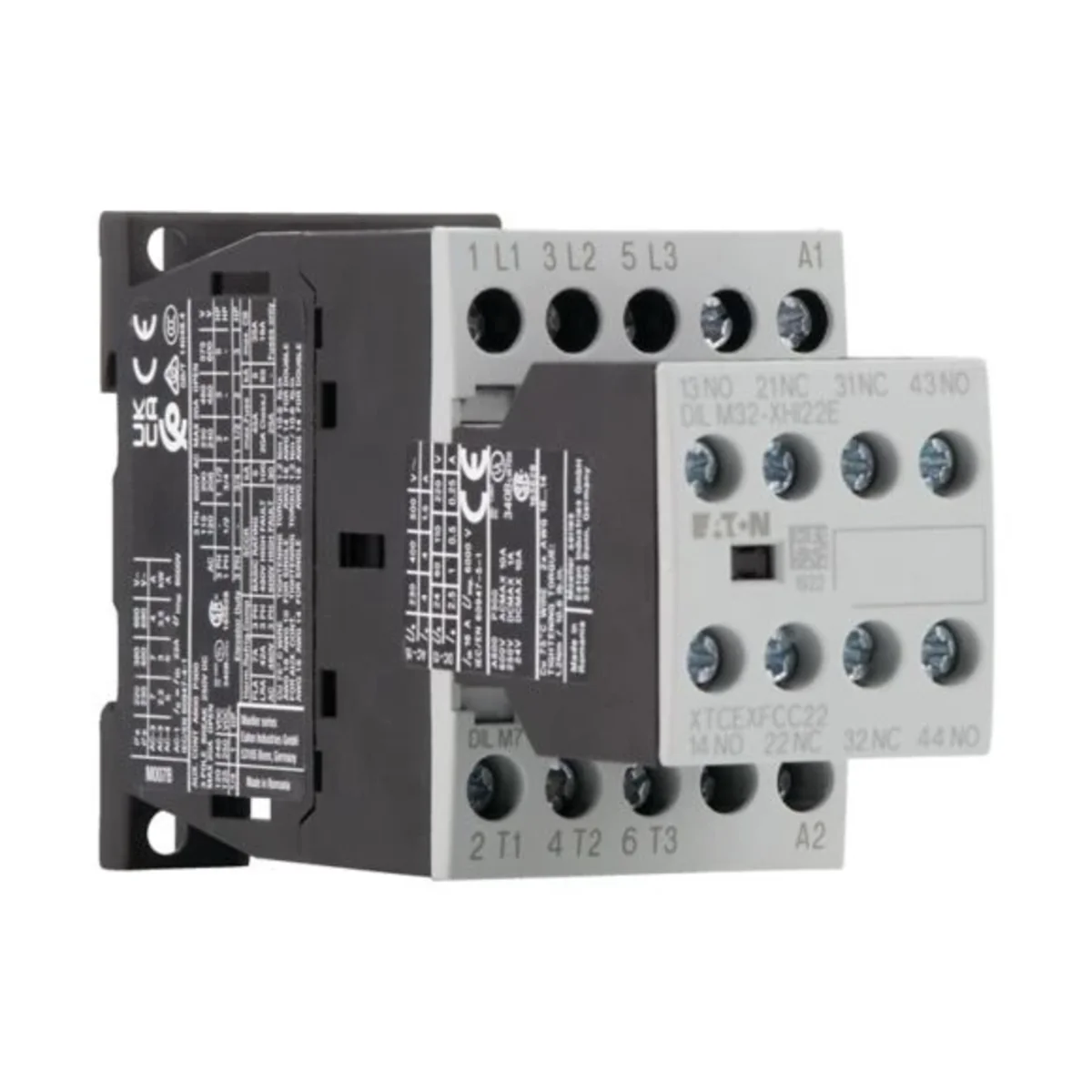

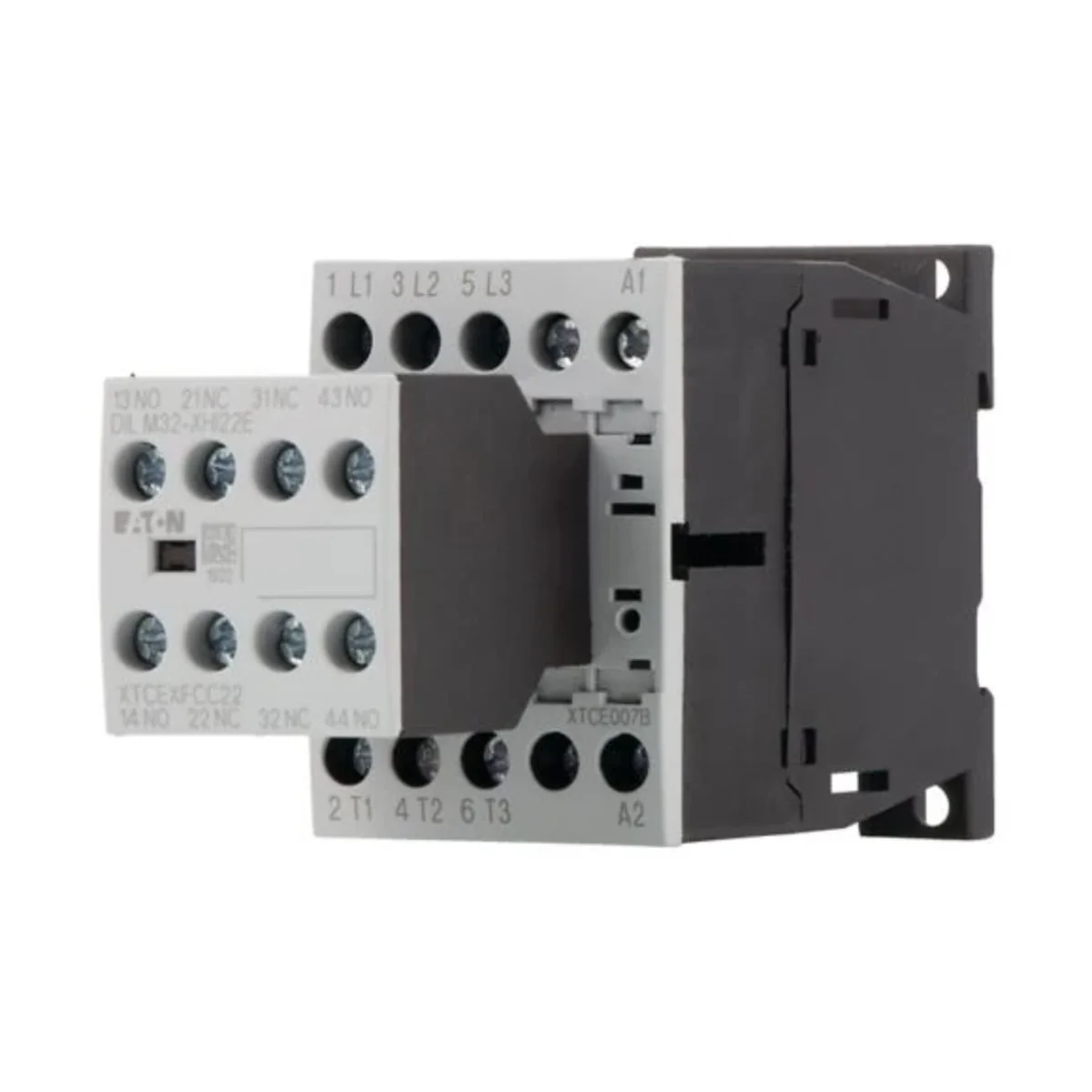

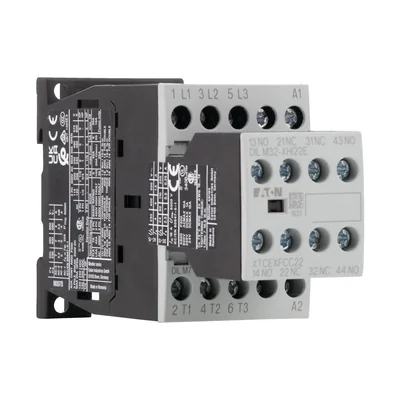

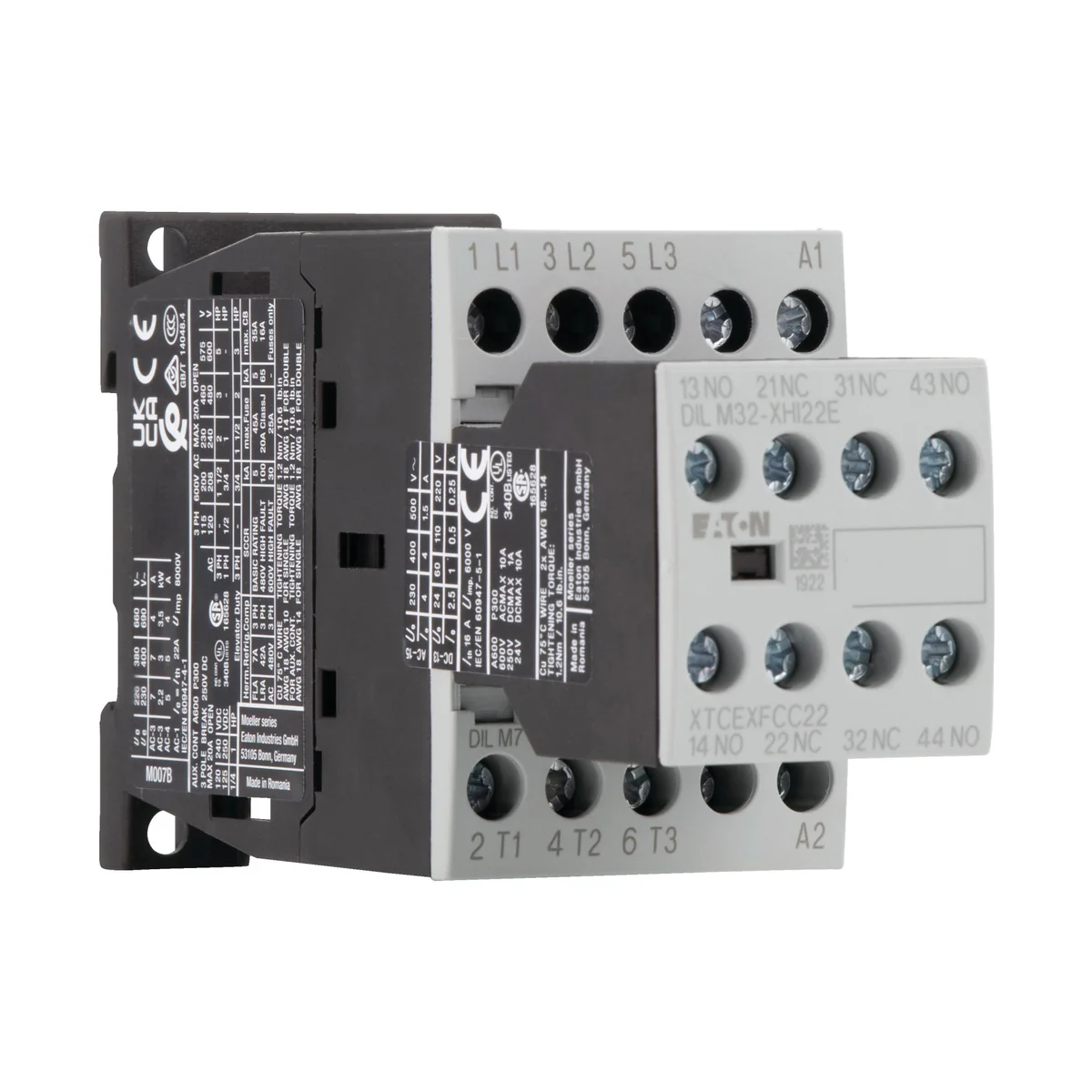

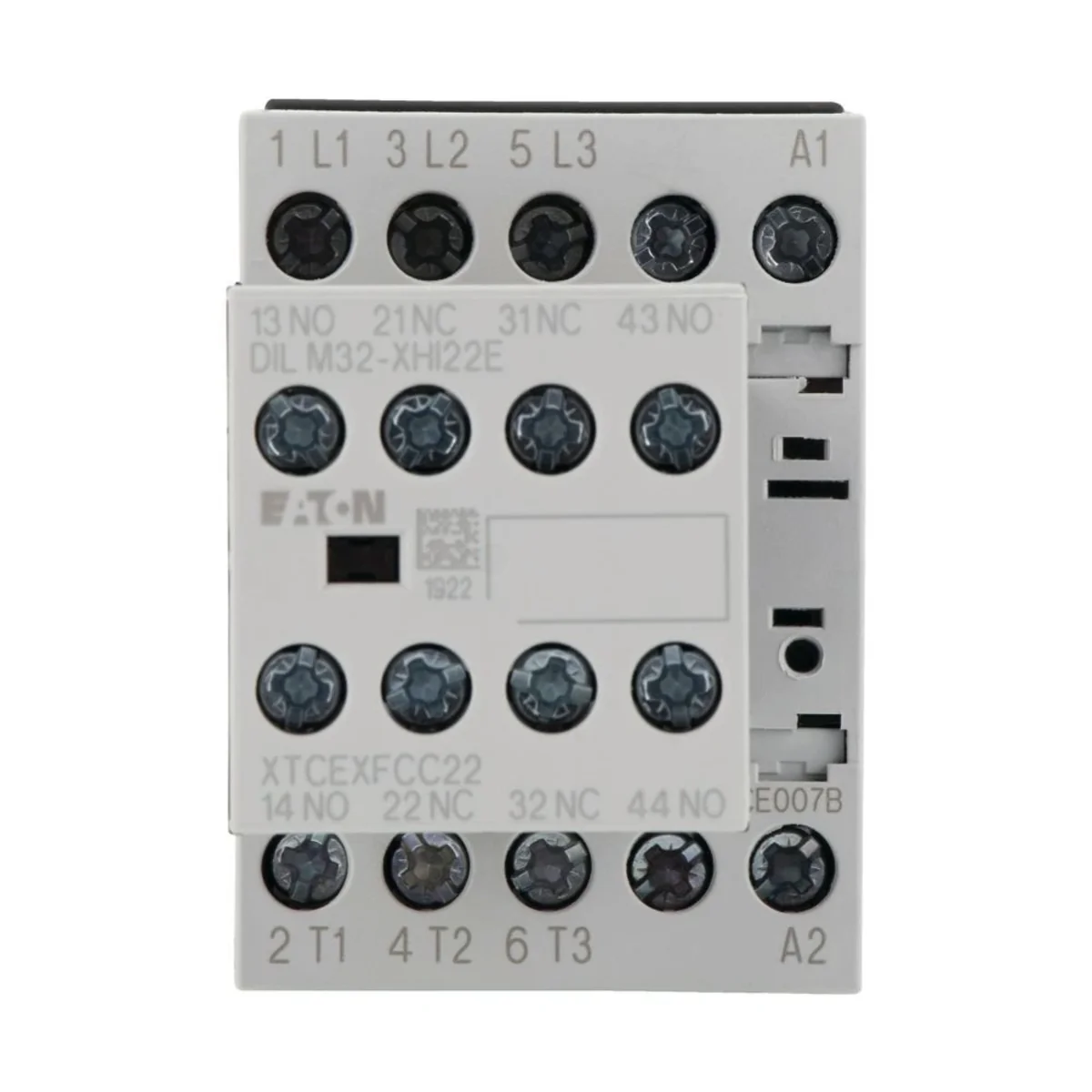

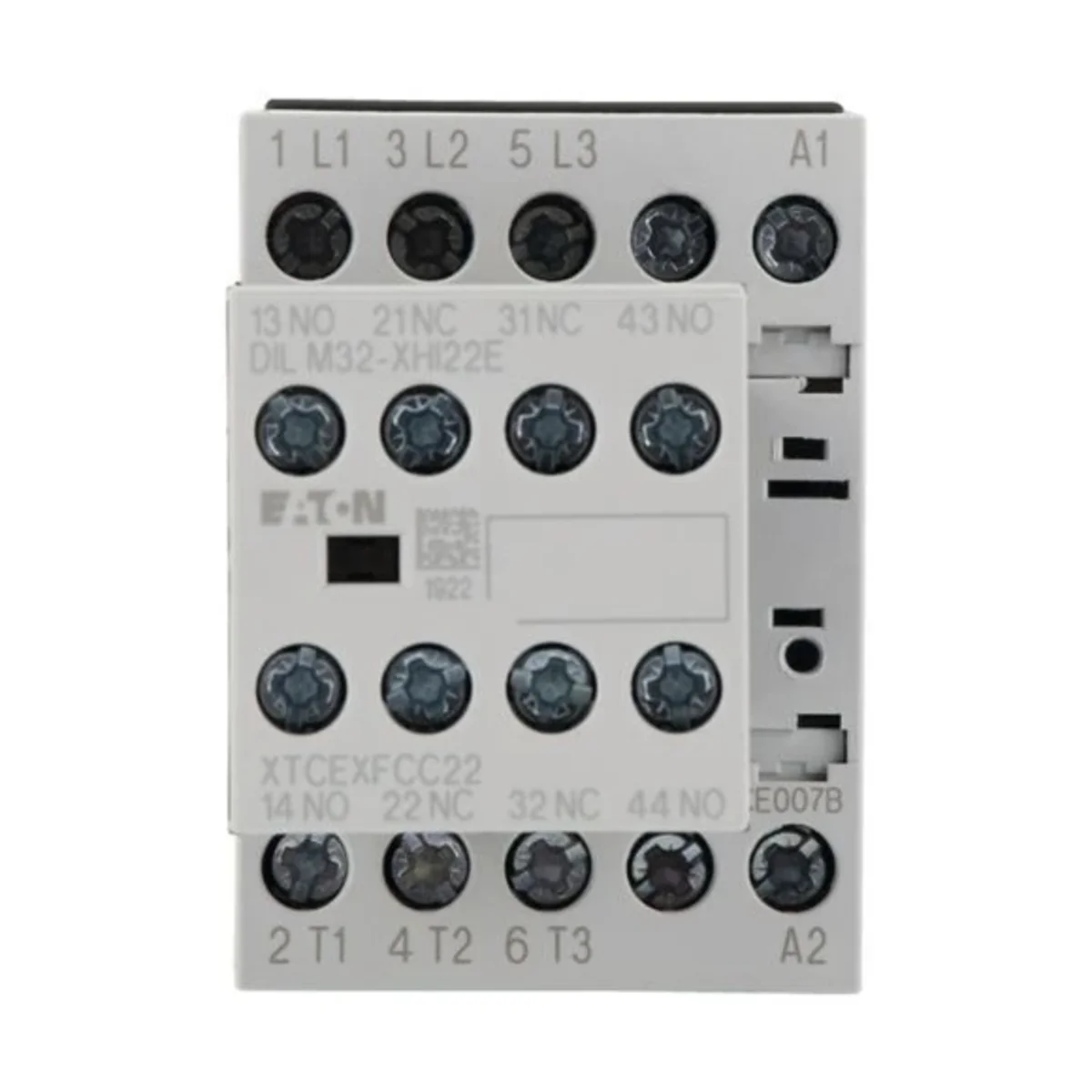

Contattore di potenza, DILM7-22(24VDC), 7A, 2Z 2R 106367

Contattore di potenza per motori, Dispositivi completi fino a 170 A,

AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza,

AC-3: Scoiattolo- motori a gabbia: avviamento, spegnimento durante il funzionamento,

AC-4: Motori a gabbia di scoiattolo: avviamento, freni a controcorrente, modalità inversione, modalità a impulsi,

Metodo di collegamento: vite terminali, Suggerimento: adatto anche per motori di classe di efficienza energetica IE3., I dispositivi compatibili IE3 sono contrassegnati con il logo appropriato sulla confezione., Corrente operativa nominale AC-3 380 V 400 V: Ie= 7 A, Corrente operativa nominale AC-1 corrente termica convenzionale, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 22 A, incapsulato: Ith= 18 A, corrente operativa nominale AC-1 corrente termica convenzionale unipolare senza custodia: Ith= 50 A, chiuso: Ith= 45 A, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, potenza nominale massima dei motori trifase 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW , Dotato di contatti Z = contatto NA: 2 contatti NA, Dotato di contatti R = contatti NC: 2 R, Note: Elementi di commutazione secondo EN 50012., Collegamento di protezione varistore integrato., Con contatto specchio., Tipo di corrente AC/DC : funzionamento CC
