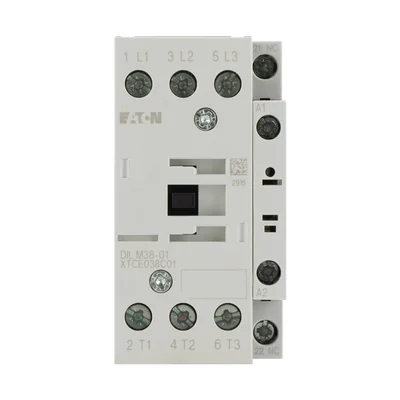

Contattore di potenza, DILM38-01(RDC24), 38A, 3b+1ZR 112470

Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 pin,

AC-1: carico non induttivo o debolmente induttivo, forni a resistenza,

AC- 3: Motori Motori a gabbia di scoiattolo: avviamento, spegnimento durante il funzionamento,

AC-4: Motori a gabbia di scoiattolo: avviamento, freni a controcorrente, modalità di inversione, modalità a impulsi,

Metodo di collegamento: Morsetti a vite, Nota: Non adatto per motori della classe di efficienza energetica IE3., Poli: 3 poli, Corrente operativa nominale AC-3 380 V 400 V: Ie= 38 A, Corrente operativa nominale AC-1 termico convenzionale corrente, a 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 45 A, chiuso: Ith= 36 A, Corrente nominale di impiego AC-1 corrente termica convenzionale a 1 polo senza custodia: Ith= 100 A, incluso: Ith= 90 A, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P = 21 kW, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, per collegamento con modulo di commutazione ausiliario: DILA-XHI(V).., DILM32 -XHI11-S, dotato di contatti R = contatti di apertura: 1 NO, Note: elementi di commutazione conformi a EN 50012., sistema di protezione integrato in l'elettronica di controllo., Con contatto specchio., Tipo di corrente AC/DC: funzionamento DC
