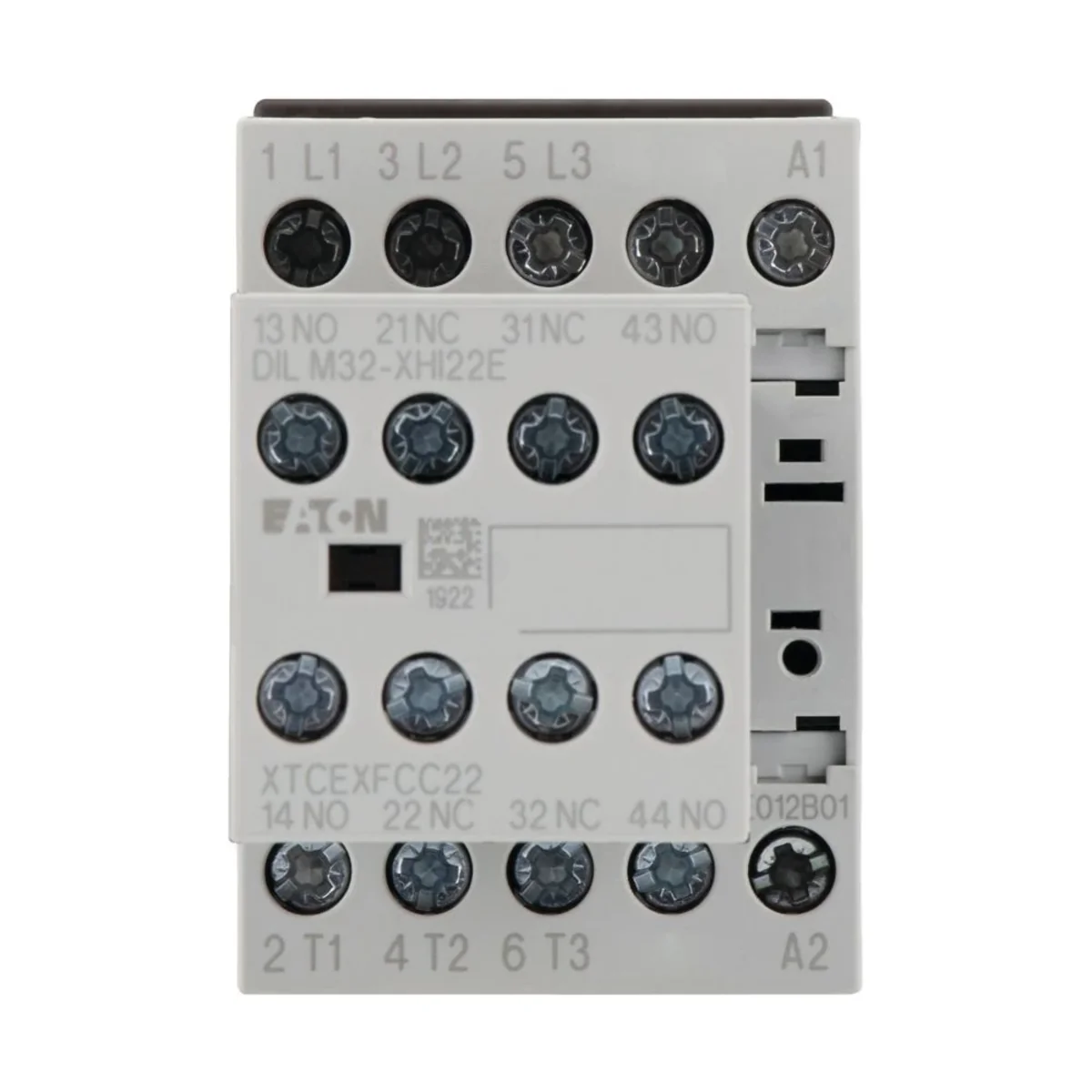

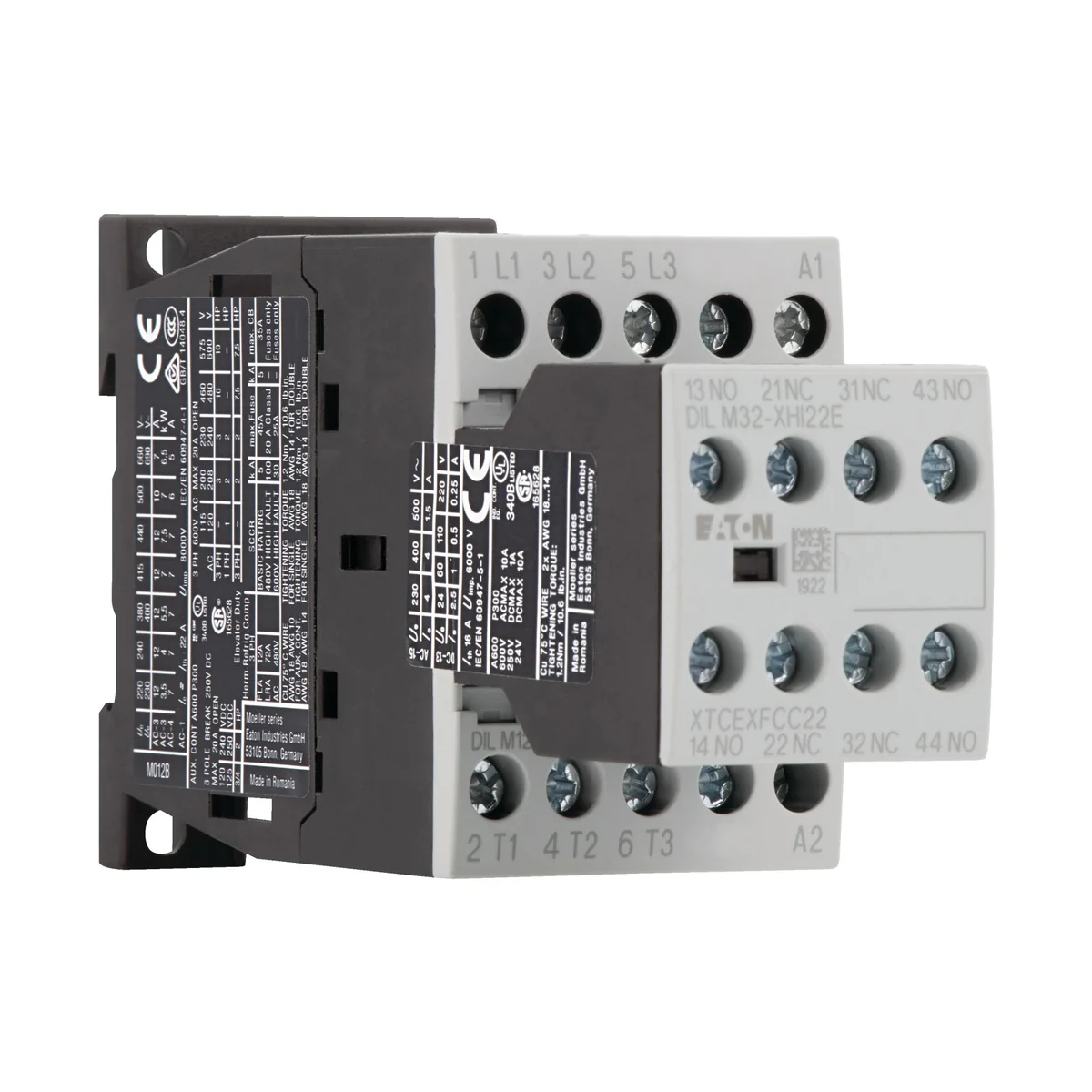

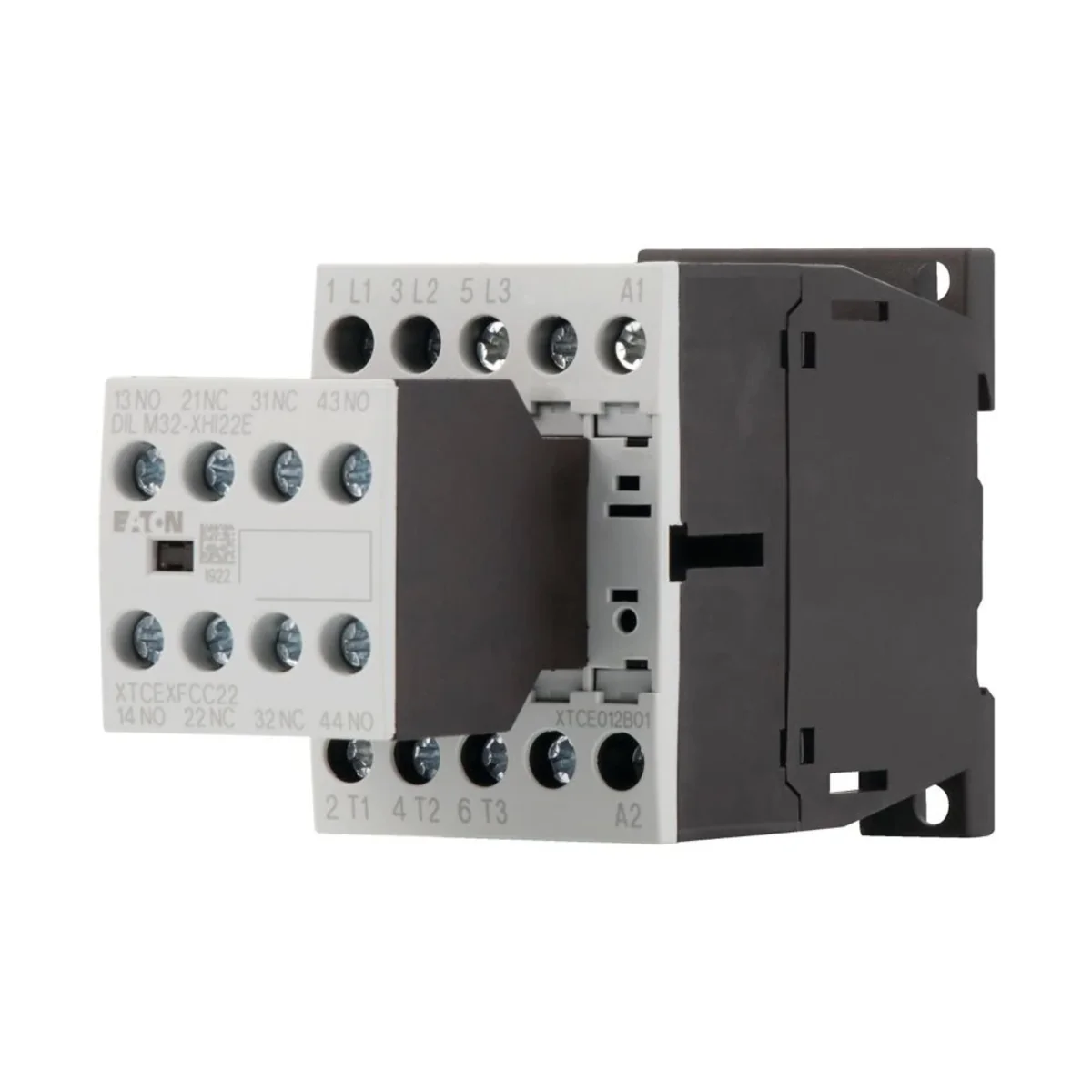

Description du produit

Contattore di potenza per motori, dispositivi completi fino a 170 A,

AC-1: carico non induttivo o debolmente induttivo, forni a resistenza,

AC-3: scoiattolo- motori a gabbia: avviamento, spegnimento durante il funzionamento,

AC-4: Motori a gabbia di scoiattolo: avviamento, freni a controcorrente, modalità inversione, modalità a impulsi,

Metodo di collegamento: vite terminali, Suggerimento: adatto anche per motori di classe di efficienza energetica IE3., I dispositivi compatibili IE3 sono contrassegnati con il logo appropriato sulla confezione., Corrente operativa nominale AC-3 380 V 400 V: Ie= 12 A, Corrente operativa nominale AC-1 corrente termica convenzionale, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 22 A, incapsulato: Ith= 18 A, corrente operativa nominale AC-1 corrente termica convenzionale unipolare senza custodia: Ith= 50 A, chiuso: Ith= 45 A, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, potenza nominale massima dei motori trifase 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4,4 kW , Dotato di contatti Z = contatto NA: 2 contatti NA, Dotato di contatti R = contatti NC: 2 R, Note: Elementi di commutazione secondo EN 50012., Collegamento di protezione varistore integrato., Con contatto specchio., AC /Tipo di corrente DC: funzionamento DC

Corrente nominale [A]

12

Autres données techniques

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

24 ... 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A
Znamionowa moc pracy dla AC-3, 400 V

5.5 kW
Znamionowa moc pracy dla AC-4, 400 V

3 kW
Wersja modułowa

No
Liczba styków pomocniczych rozwiernych

2
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

12 A
Znamionowy prąd pracy dla AC-4, 400 V

7 A
Znamionowa moc pracy NEMA

7.4 kW
Liczba styków pomocniczych zwiernych

2
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	0,351	0,370
Volume (m3)	0,000	0,000
Largeur (m)	0,045	0,045
Longueur (m)	0,117	0,138
Profondeur (m)	0,068	0,078
