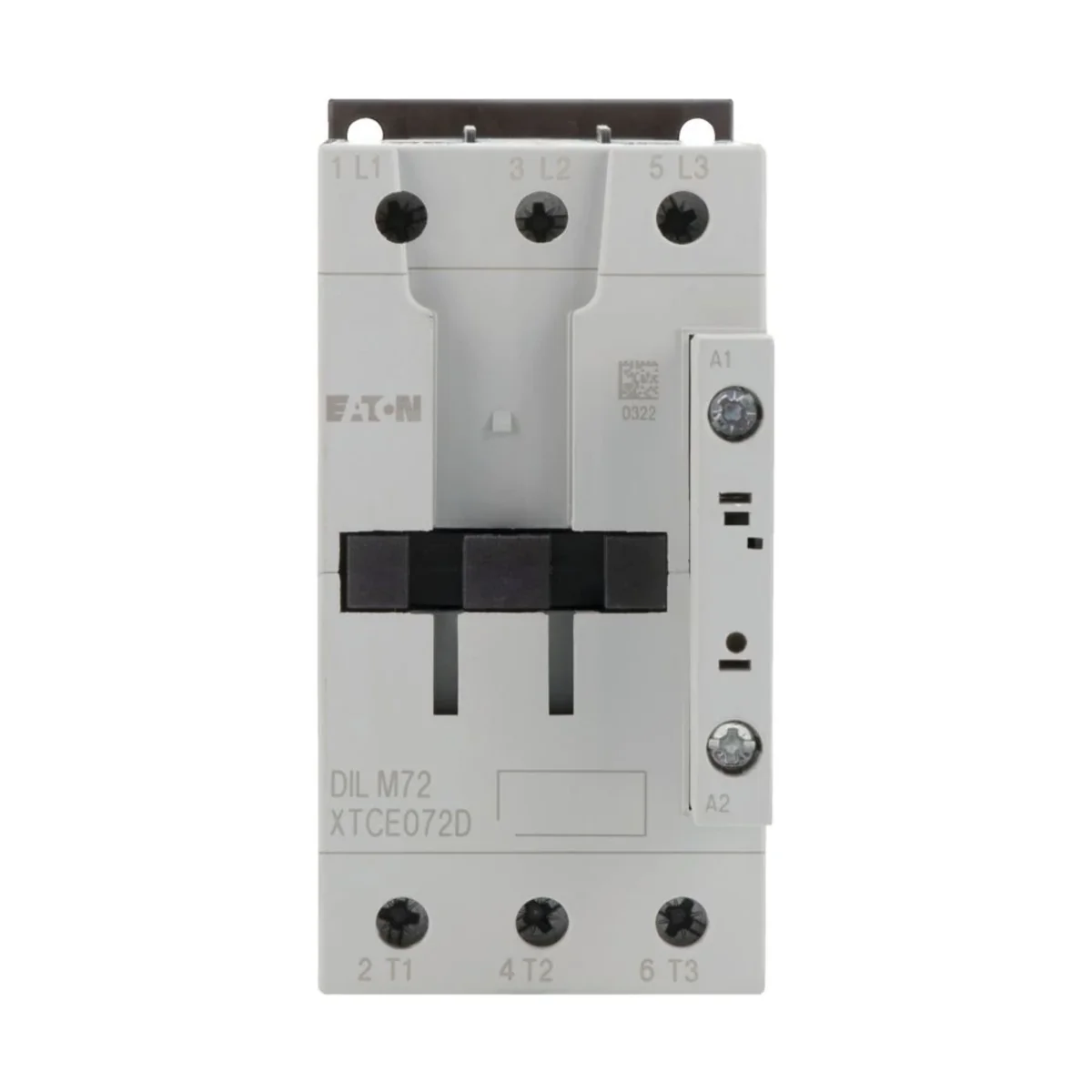

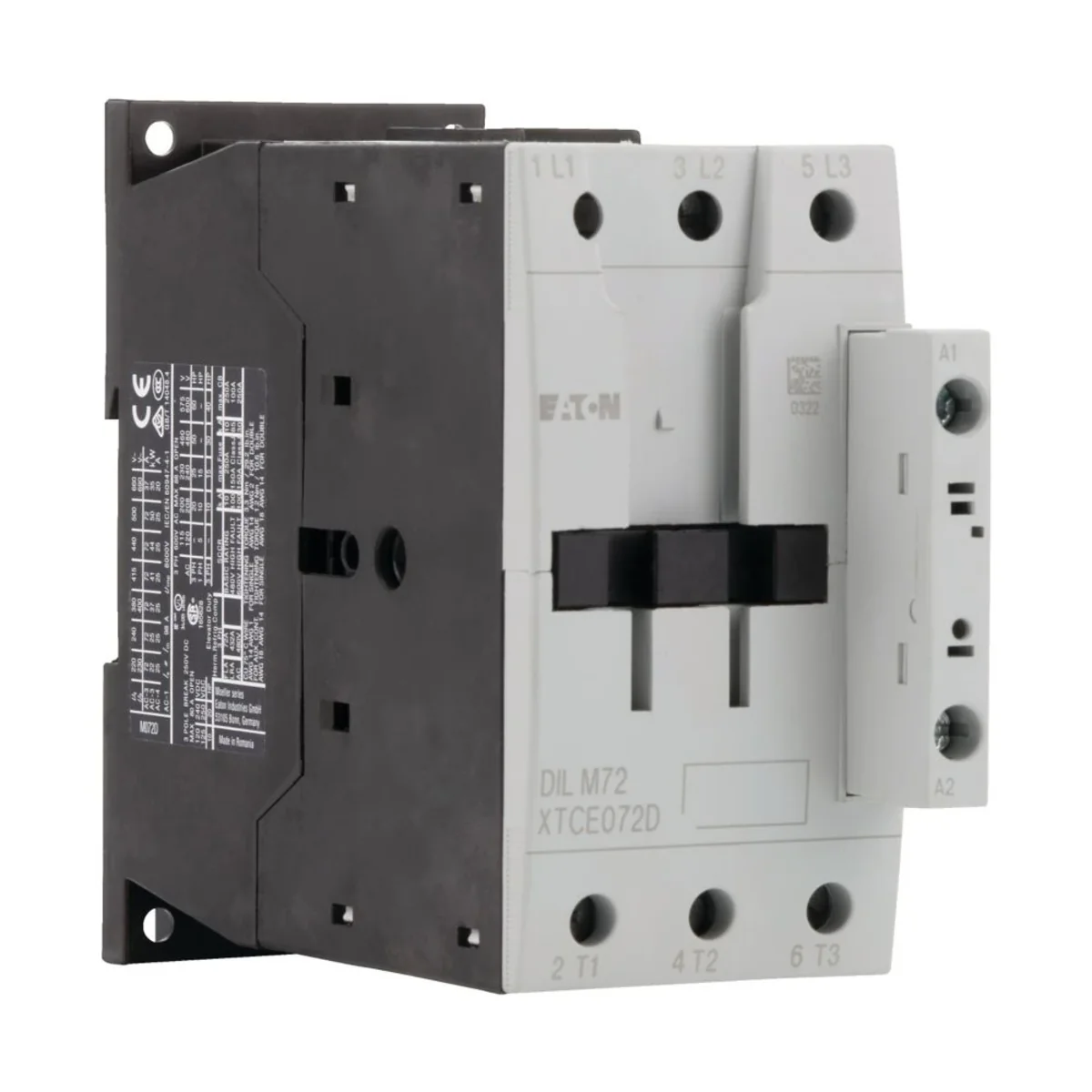

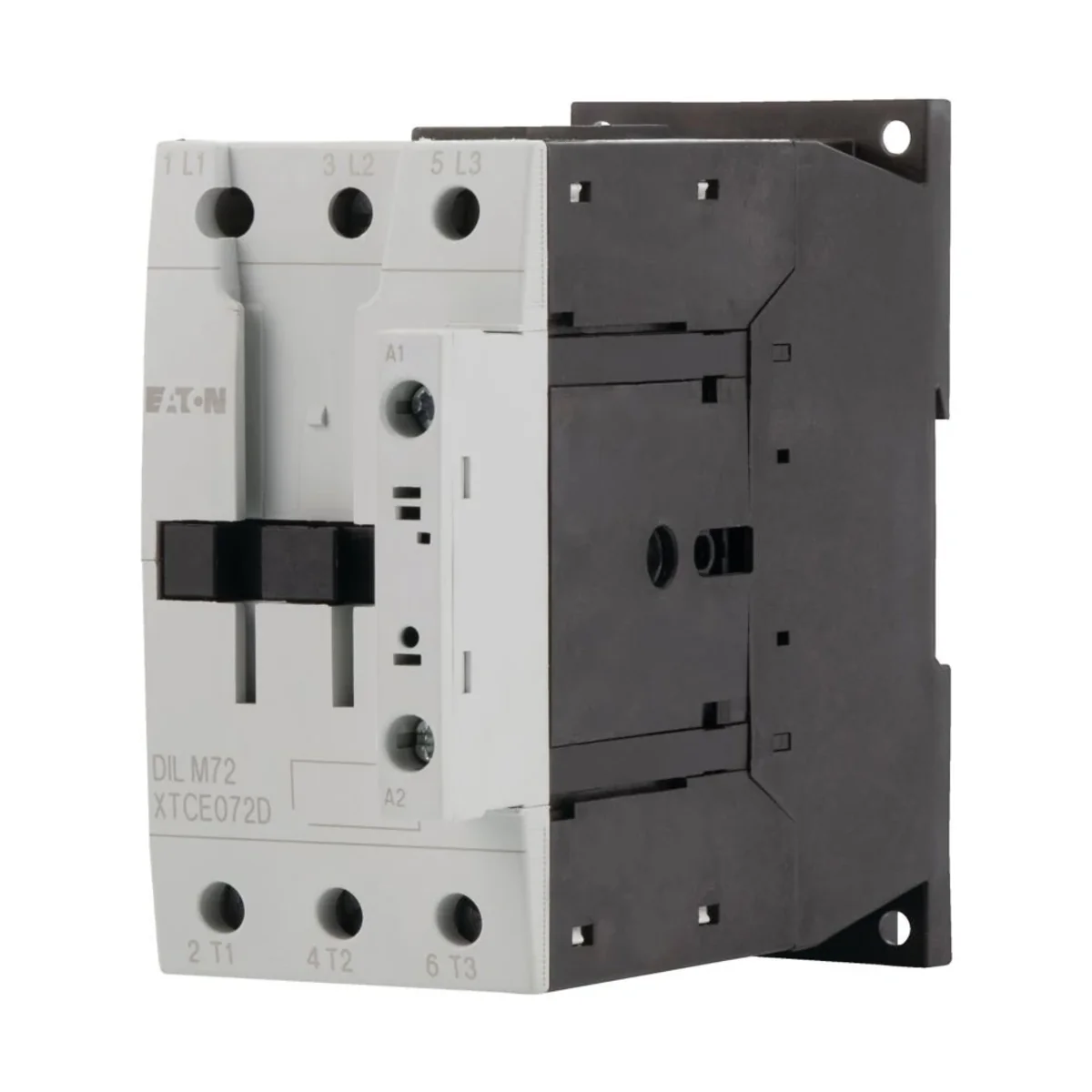

Contattore di potenza, 3 poli, DILM72(24V50/60HZ) 109197

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 pin, Categoria di utilizzo:

AC-1: Carico non induttivo o leggermente induttivo, forni a resistenza,< /p>

AC-3: Motori a gabbia di scoiattolo: avviamento, spegnimento durante il funzionamento,

AC-4: Motori a gabbia di scoiattolo: avviamento, freni a controcorrente, modalità di inversione, modalità a impulsi ,

Metodo di collegamento: Morsetti a vite,

Nota: Non adatto per motori della classe di efficienza energetica IE3.,

Corrente operativa nominale AC-3 380 V 400 V: Ie= 72 A, corrente nominale d'impiego AC -1 corrente termica convenzionale, a 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 98 A, in involucro: Ith= 72 A, corrente nominale d'impiego AC- 1 corrente termica convenzionale, unipolare senza custodia: Ith= 200 A, nella custodia: Ith= 180 A, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW , 380 V 400 V: P= 37 kW, 660 V 690 V : P= 35 kW, Potenza nominale massima dei motori trifase 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW,< /p>

per il collegamento al modulo di commutazione ausiliario: DILM150-XHI(V).., DILM1000-XHI(V)..,

Note: Elementi di collegamento secondo EN 50012., Osservare la durabilità elettrica.,

Tipo di corrente AC/DC: funzionamento AC
