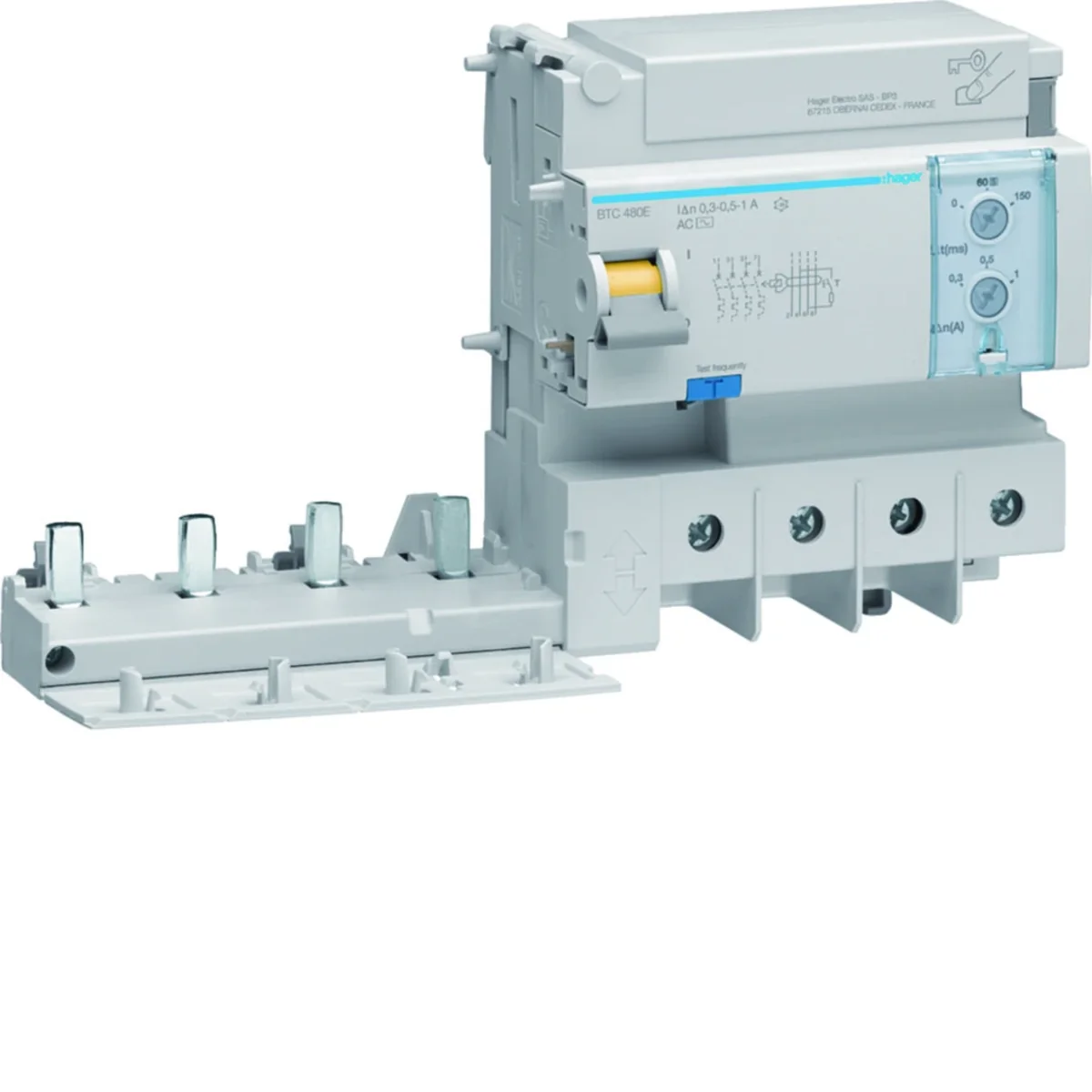

Blocco corrente differenziale per MCB serie HMxxxx 3P+N 125A/0,3-1A Tipo AC BTC480E

Lokaler Index:
ARB093HAGE
Katalognummer:
BTC480E
EAN-Code:
3250611500056
Hersteller: HAGER
Frequenza nominale [Hz]: 50
Profondità [mm]: 69
Numero di poli: 4
Preis:
1 452,63 zł
lordo / stk.
(inklusive MwSt 23%)
Nicht auf Lager
Zur Angebotsanfrage hinzufügen
Drucken

Produktbeschreibung

Blocco differenziale per interruttori automatici della serie HMxxxx.

  • 3P+N
  • 125A/0,3-1A
  • Tipo CA

Technische Daten

  • Frequenza nominale [Hz]
    50
  • Numero di poli
    4
  • Tensione nominale di isolamento [V]
    500
  • Corrente nominale [A]
    125
  • Larghezza [mm]
    213
  • Forza elettrica (numero di cicli)
    1000
  • Intervallo di temperatura operativa [°C]
    da -25 a 60
  • Numero di moduli
    6
  • Corrente nominale a 30°C [A]
    125
  • Corrente nominale a 50°C [A]
    112,4
  • Corrente nominale a 70°C [A]
    99,4
  • Tipo di interruttore differenziale
    AC
  • Sezione del cavo (trefolo) [mm²]
    10 - 50
  • PKWIU
    27.12.23.0
  • Profondità [mm]
    69
  • Coppia di serraggio [Nm]
    3,5
  • Corrente differenziale [mA]
    300 500 1000
  • Perdite di potenza [W]
    15
  • Altezza [mm]
    103
  • Durata meccanica (numero di cicli)
    7000
  • Tensione di commutazione nominale [V]
    230 400
  • Corrente nominale a 20°C [A]
    125
  • Corrente nominale a 40°C [A]
    118,9
  • Corrente nominale a 60°C [A]
    105,6
  • Temperatura di stoccaggio [°C]
    da -25 a 70
  • Tensione transitoria nominale [V]
    6000
  • Sezione conduttore (filo) [mm²]
    10 - 70

Weitere technische Daten

  • Napięcie znamionowe
    240 ... 415 V
  • Znamionowy prąd różnicowy regulowany
  • Maksymalna zwłoka czasowa
    150 ms
  • Liczba biegunów
    4
  • Częstotliwość
    50 Hz
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    6 kV
  • Przekrój przyłączanego przewodu wielożyłowego
    10 ... 50 mm²
  • Stopień ochrony (IP)
    IP20
  • Temperatura otoczenia w warunkach pracy
    -25 ... 60 °C
  • Prąd znamionowy
    125 A
  • Zakres nastawy znamionowego prądu różnicowego
    0.3 ... 1 A
  • Nastawa zwłoki czasowej
  • Czułość
    AC
  • Napięcie znamionowe izolacji Ui
    500 V
  • Przekrój przyłączanego przewodu jednodrutowego
    10 ... 70 mm²
  • Ochrona przed niepożądanym wyzwoleniem
    No
  • Stopień zanieczyszczenia
    3
