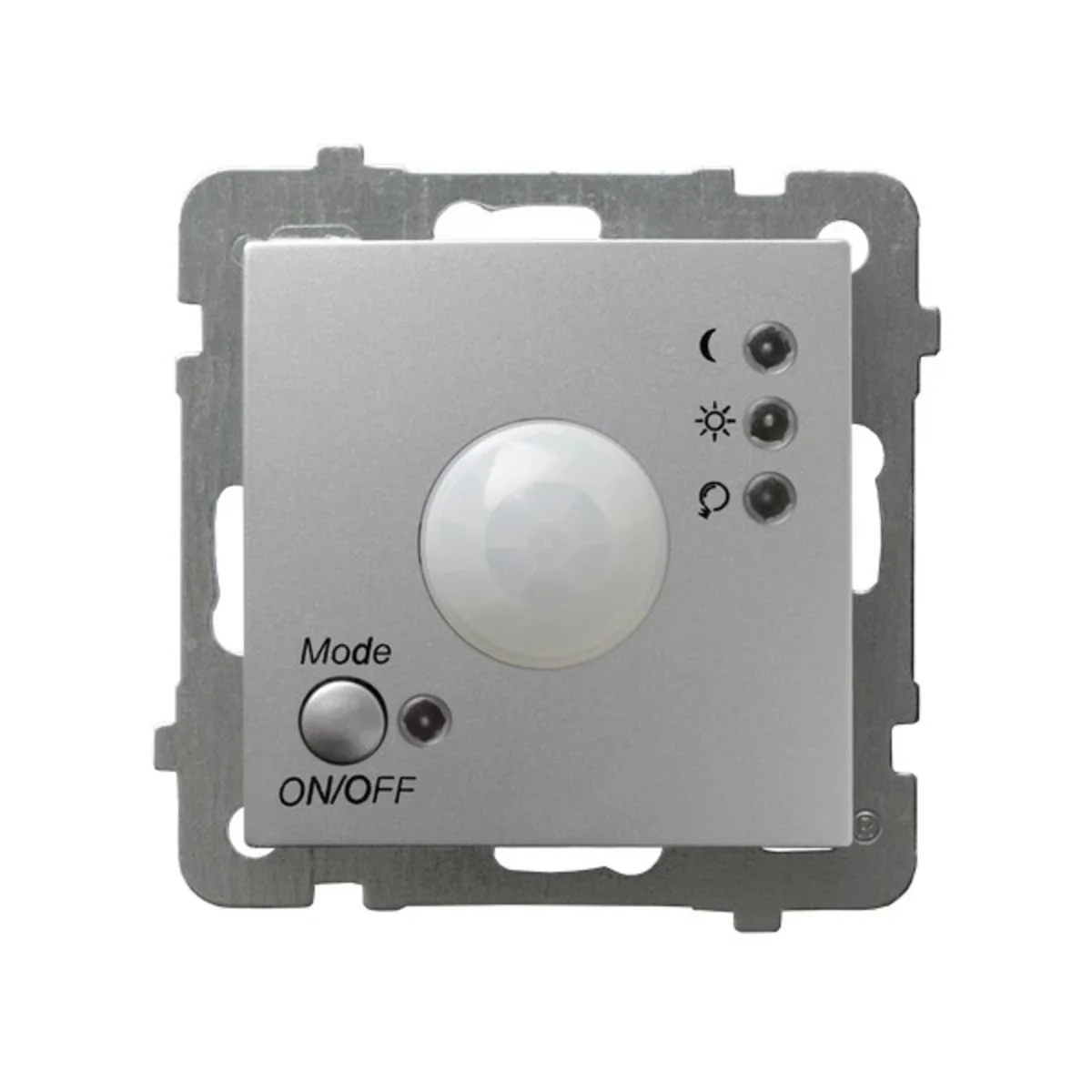

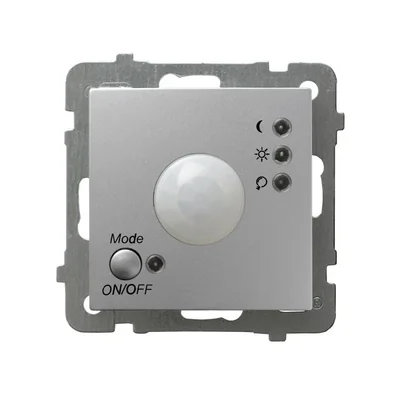

AS Sensore di movimento elettronico, argento ŁP-16G/M/18

Il sensore di movimento elettronico viene utilizzato per accendere automaticamente le fonti luminose e le apparecchiature di segnalazione (ad esempio nei sistemi di allarme domestico) dopo aver rilevato il movimento nella zona di copertura e spegnerli automaticamente dopo il tempo impostato.

  ;

Il design del sensore ne consente l'utilizzo nella realizzazione di installazioni seriali composte da un numero qualsiasi di sensori, nonché con altri standard interruttori per uso domestico (es. unipolari o alternati). Il sensore viene controllato premendo il pulsante situato nell'angolo inferiore sinistro del coperchio esterno contrassegnato MODE/ON/OFF. È possibile impostare una delle cinque modalità operative:

1. 1. OFF – modalità disabilitata (sensore completamente disabilitato). Il diodo relè (vicino al pittogramma della lampadina) si illumina di verde.

   2. ON – modalità on (il sensore accende l'illuminazione in modo permanente — agisce come un interruttore unipolare), il diodo relè (vicino al pittogramma della lampadina ) si illumina di rosso.

   3. MOVIMENTO - GIORNO- modalità in cui l'illuminazione si accende quando il sensore rileva movimento, indipendentemente dall'intensità della luce nella stanza in cui è installato il sensore (giorno o notte). Il LED della modalità "movimento" (accanto al pittogramma del sole) si illumina di rosso. Il LED "relè" (accanto al pittogramma della lampadina) si illumina di verde se l'illuminazione è spenta o di rosso se l'illuminazione è accesa. allegato .

   4. MOVIMENTO - NOTTE – una modalità in cui l'illuminazione viene accesa quando viene rilevato un movimento dal sensore, ma solo se l'intensità della luce nella stanza è in quale ;rym installato, il sensore scende al di sotto di un certo livello. Questo livello è definito dall'utente ruotando la manopola di regolazione (descritta come LUX) situata sul modulo di controllo sotto la copertura esterna del sensore sul lato sinistro. è da 0 a 1000 lux.Durante questa modalità il led "movimento" e notturno (accanto al pittogramma della luna) si illumina di rosso, mentre il led relè (accanto al pittogramma della lampadina) si illumina di verde se l'illuminazione è spenta oppure di rosso se l'illuminazione è accesa.

      < /li>

   5. RANDOM - la modalità di simulazione della presenza è una forma di protezione della stanza contro i furti con scasso durante l'assenza prolungata dell'utente. Dopo il tramonto, il sensore in un punto selezionato casualmente tempo compreso tra 10 e 60 minuti accenderà l'illuminazione per il tempo impostato dall'utente, moltiplicato per un moltiplicatore casuale nell'intervallo 1 - 3. L'impostazione dell'ora viene regolata utilizzando la manopola (contrassegnata come TIME) situata sul modulo di controllo sotto il coperchio esterno sul lato destro. L'intervallo di regolazione è compreso tra 3 secondi e 5 minuti. Durante questa modalità, 2 LED (vicino ai pittogrammi del sole e della luna) lampeggiano in rosso alternativamente.

Funzione di blocco dei pulsanti di controllo

Se il prodotto è installato in una struttura pubblica (ad esempio un hotel), l'amministratore dell'edificio spesso non vuole che persone a caso possano modificare l'impostazione della modalità operativa del sensore di movimento. Dovresti quindi utilizzare la funzione di blocco del pulsante di controllo. La si avvia tenendo premuto il pulsante sopra per circa 10 secondi. Durante questa impostazione, il sensore non risponde alla pressione breve del pulsante. La funzione di blocco può anche essere annullata tenendo premuto il pulsante per circa 10 secondi.< /p>
