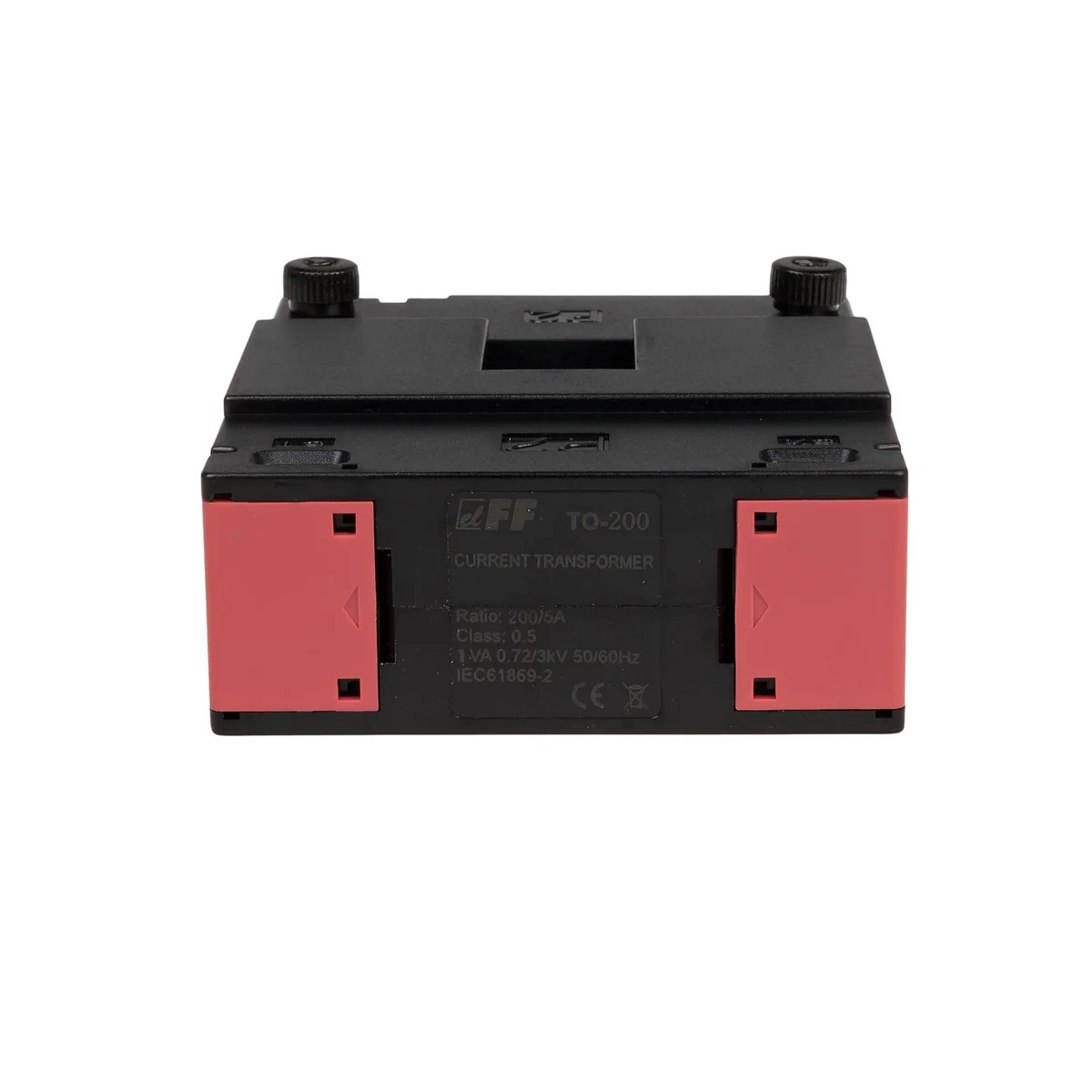

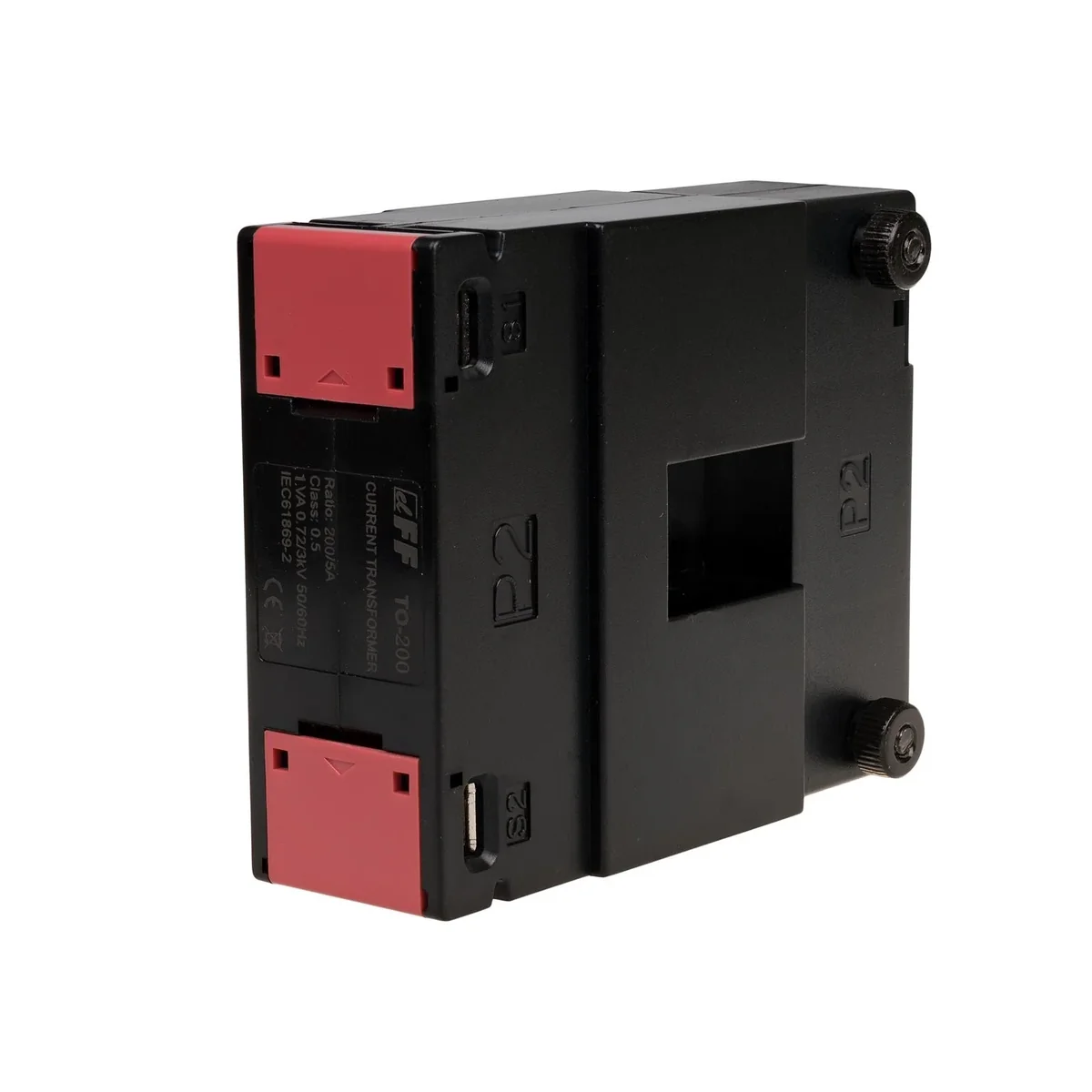

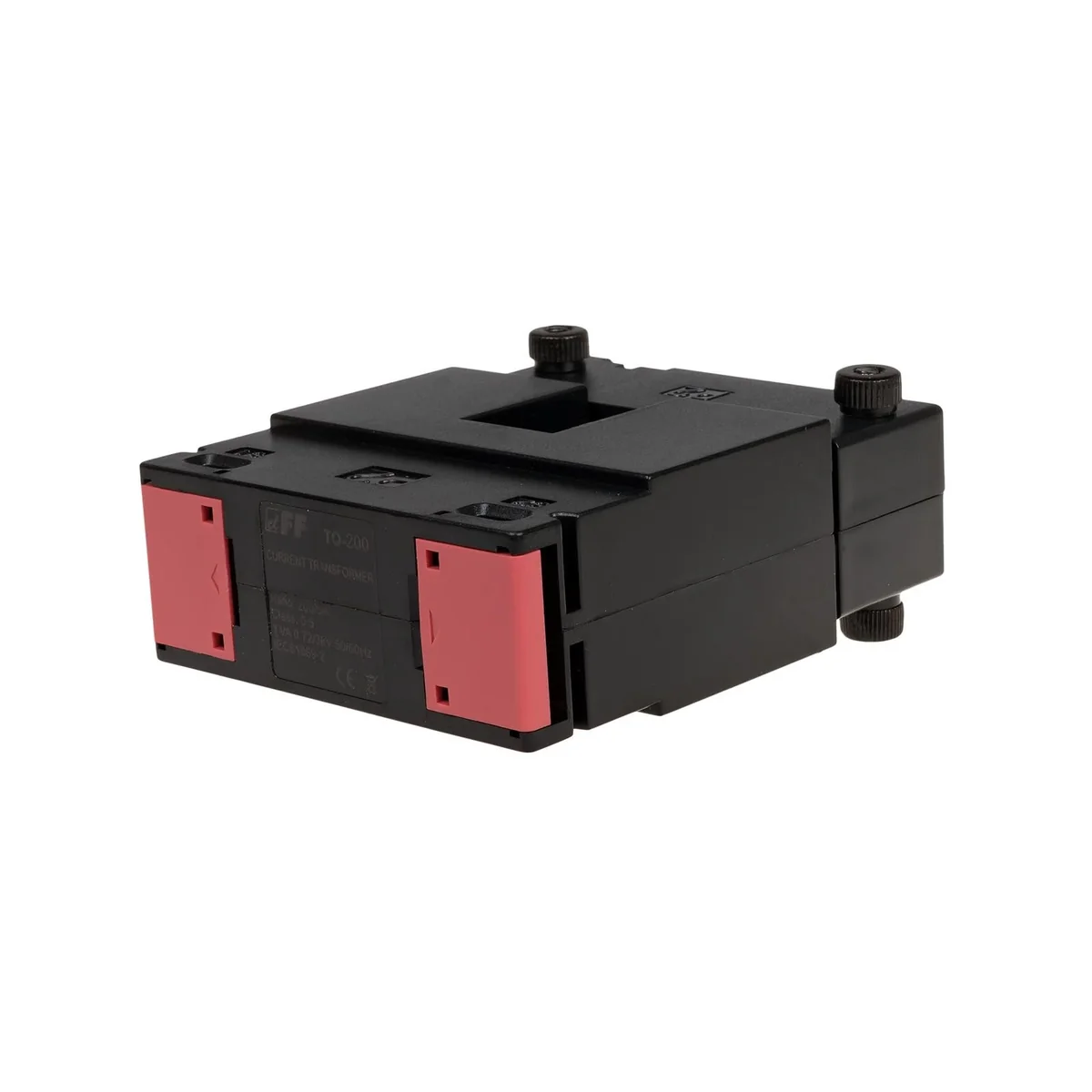

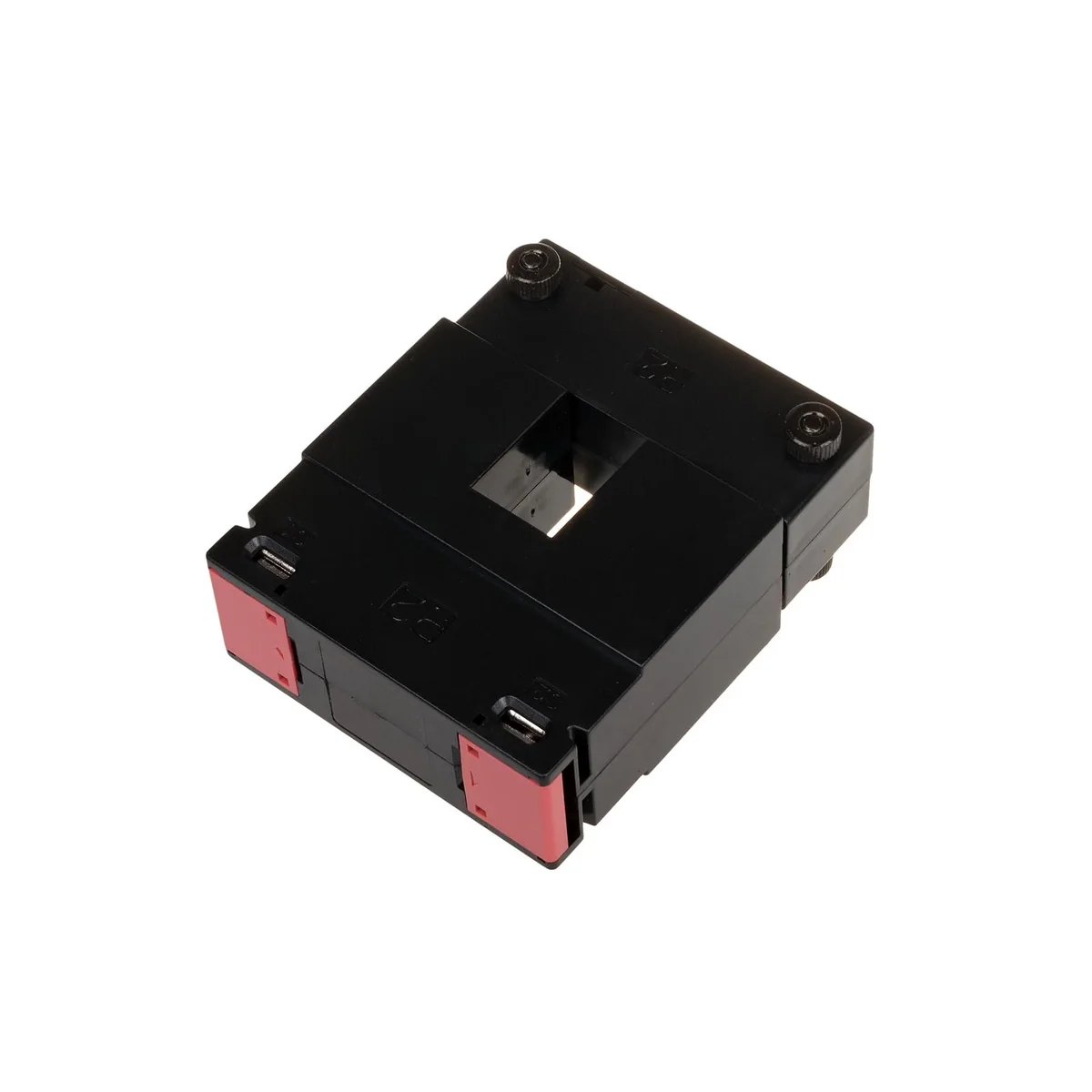

Trasformatore di corrente con nucleo apribile TO-200-5

Scopo
Il trasformatore di corrente viene utilizzato per  variazione proporzionale di correnti elevate a valori inferiori, adattata ai campi di misura dei dispositivi di controllo e misurazione.

Funzionamento
Il filo con la corrente misurata passa attraverso la rete. nuova apertura del trasformatore (P1/P2), che equivale ad un giro dell'avvolgimento primario. I terminali dell'avvolgimento secondario S1 e S2 sono collegati ai terminali del circuito di misurazione del dispositivo di controllo o di misurazione.
Il rapporto tra le correnti in entrambi gli avvolgimenti è un valore costante ed è chiamato rapporto di corrente: IPn/ISn =N, dove IPn - corrente primaria nominale; ISn - corrente secondaria nominale; N - valore del rapporto di trasmissione. Dal valore della corrente che scorre attraverso l'avvolgimento secondario, è possibile determinare il valore della corrente. che scorre attraverso l'avvolgimento primario: ISm*N=IPm, dove ISm è la corrente primaria misurata; IPm - corrente secondaria misurata.
