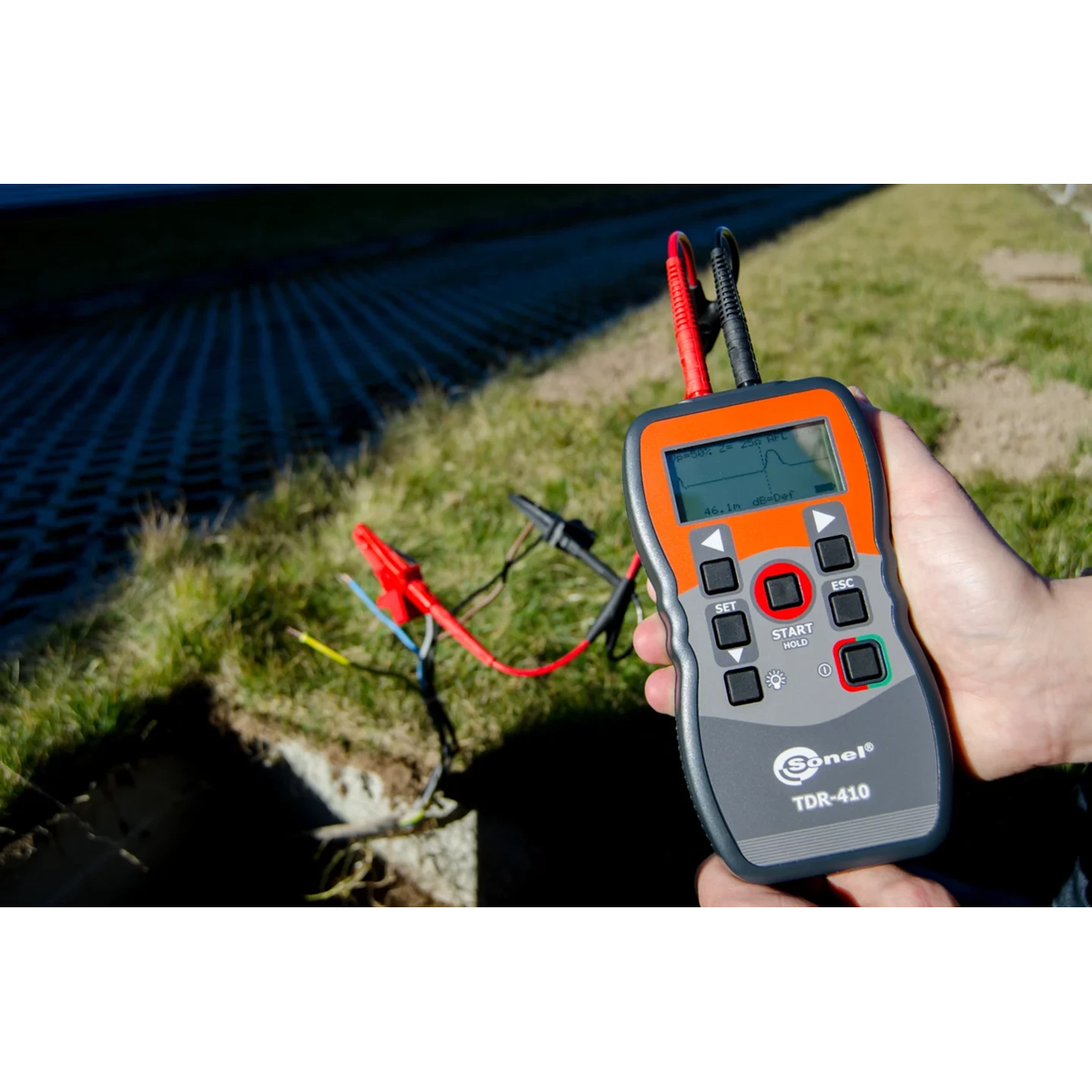

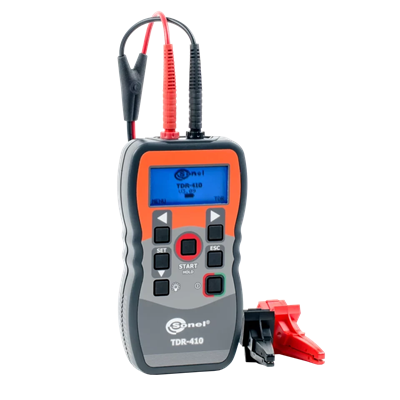

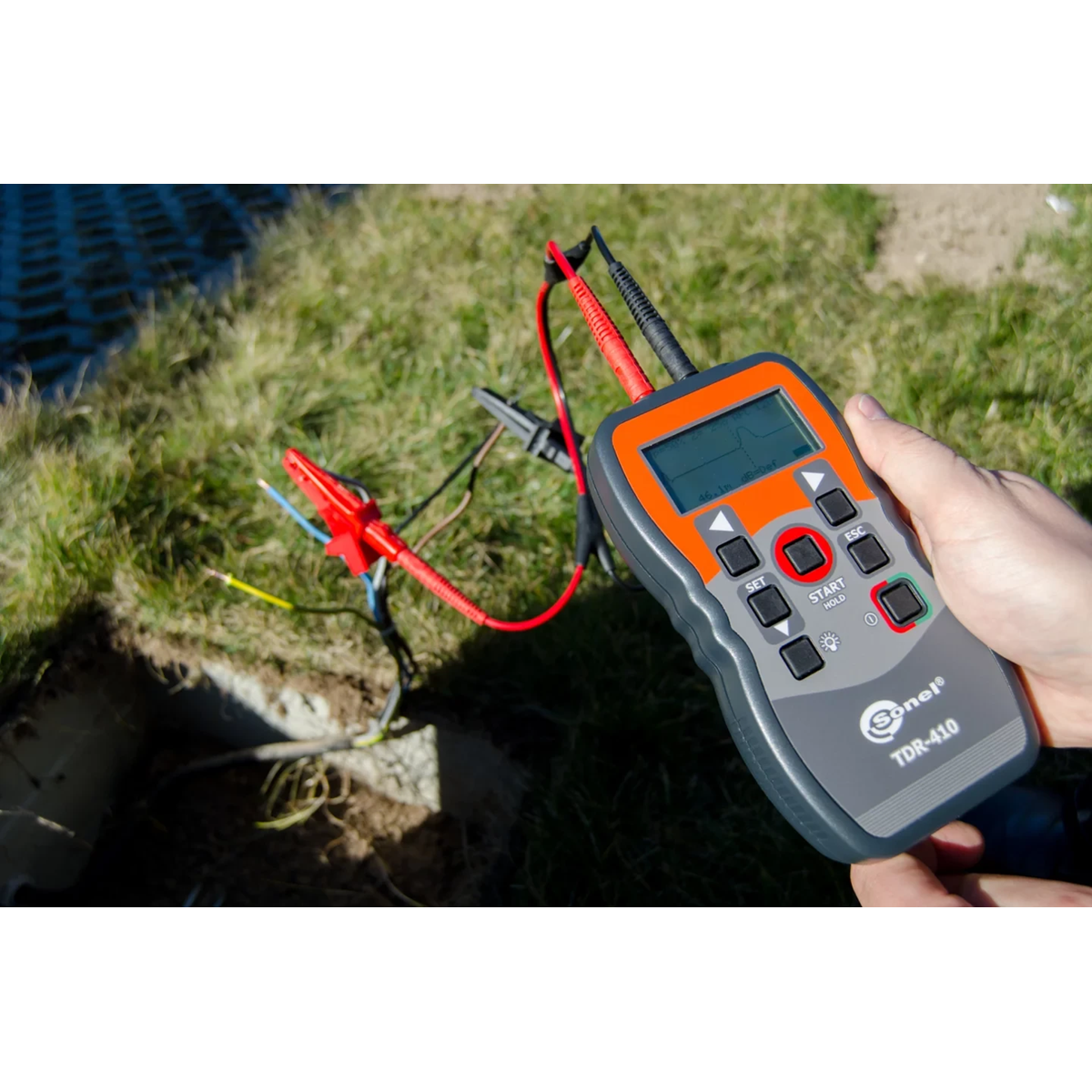

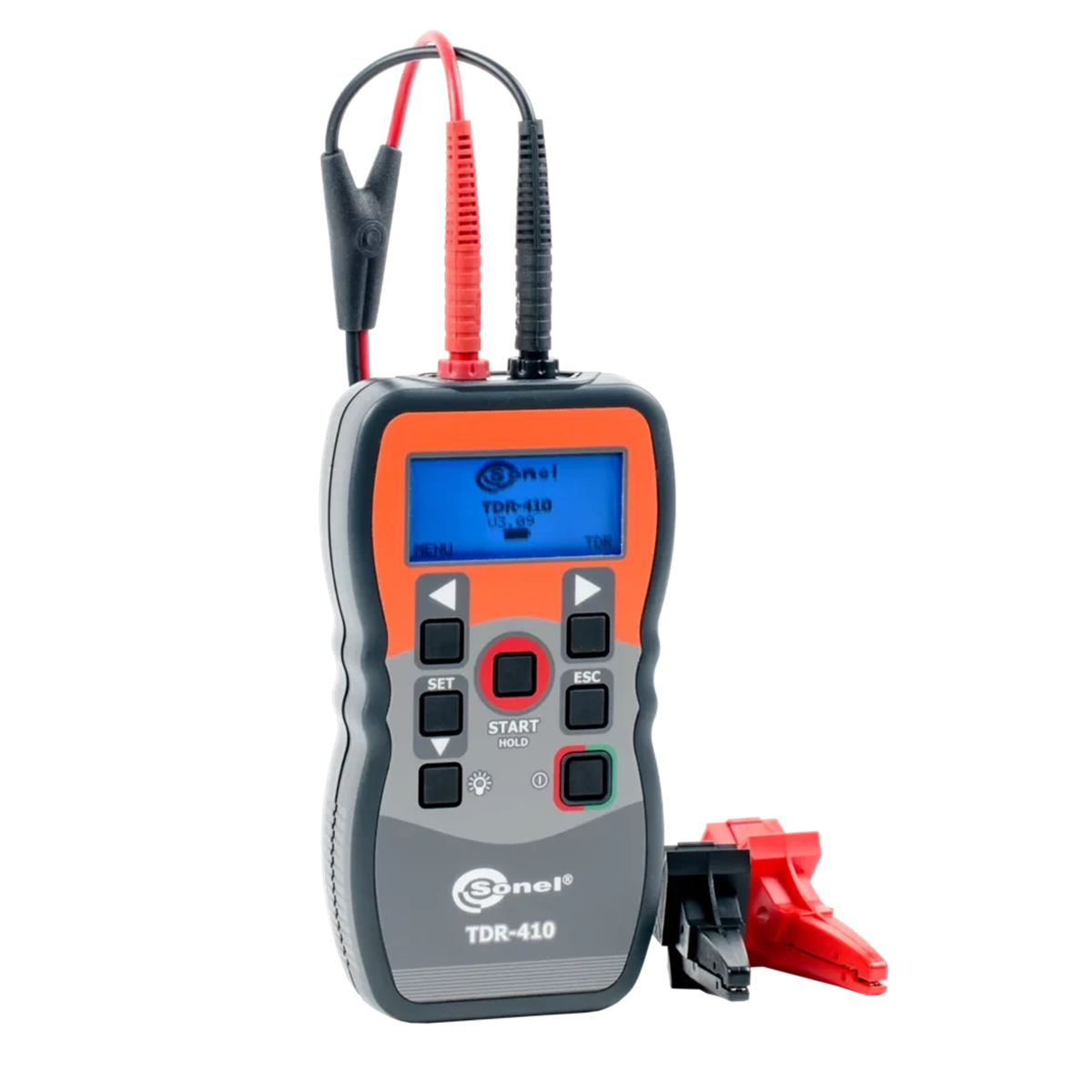

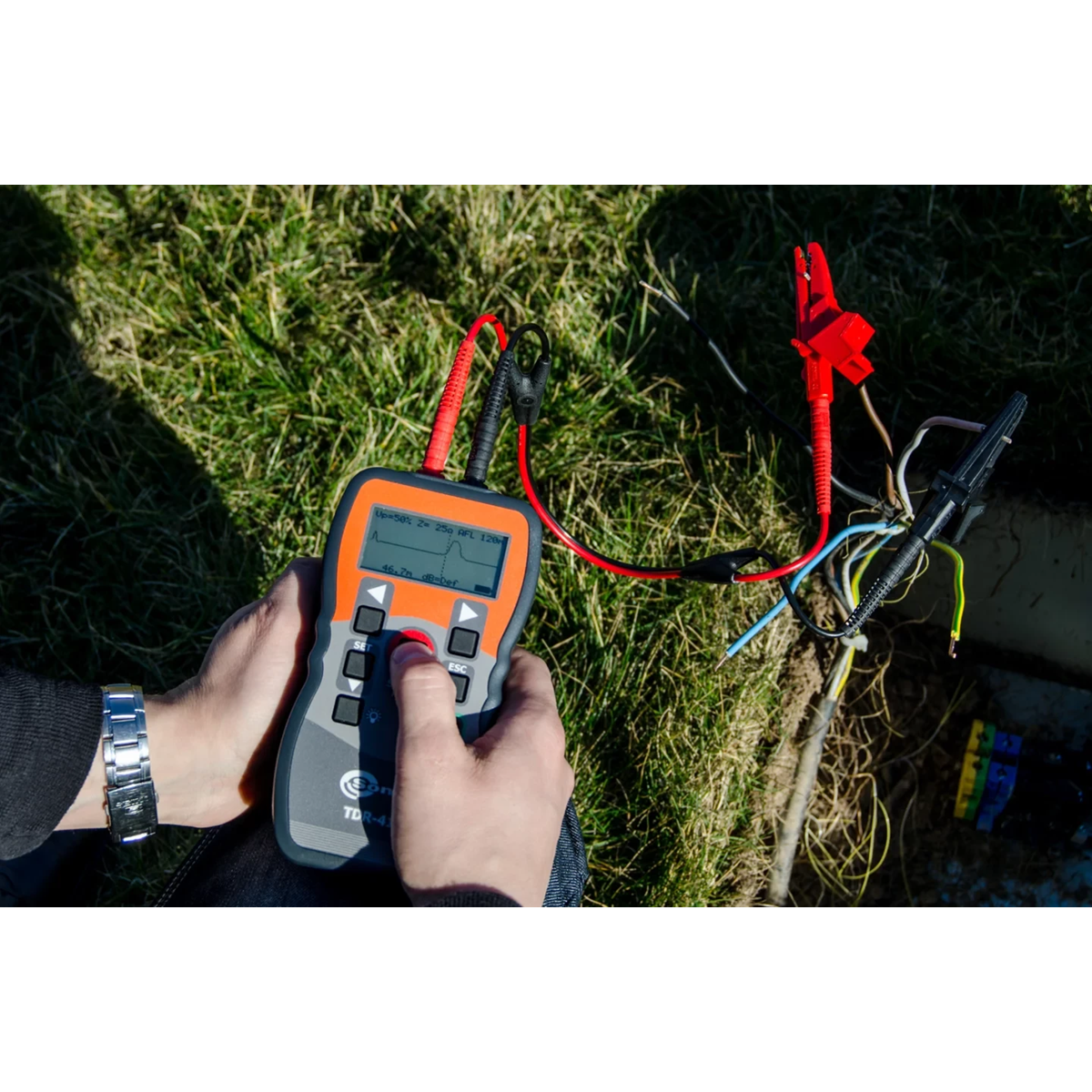

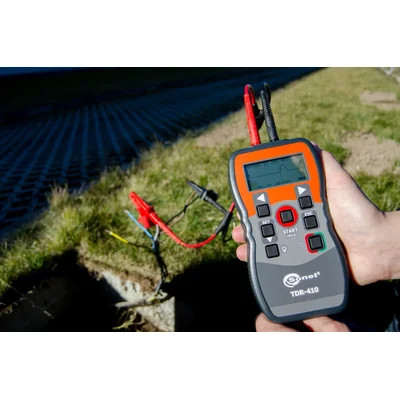

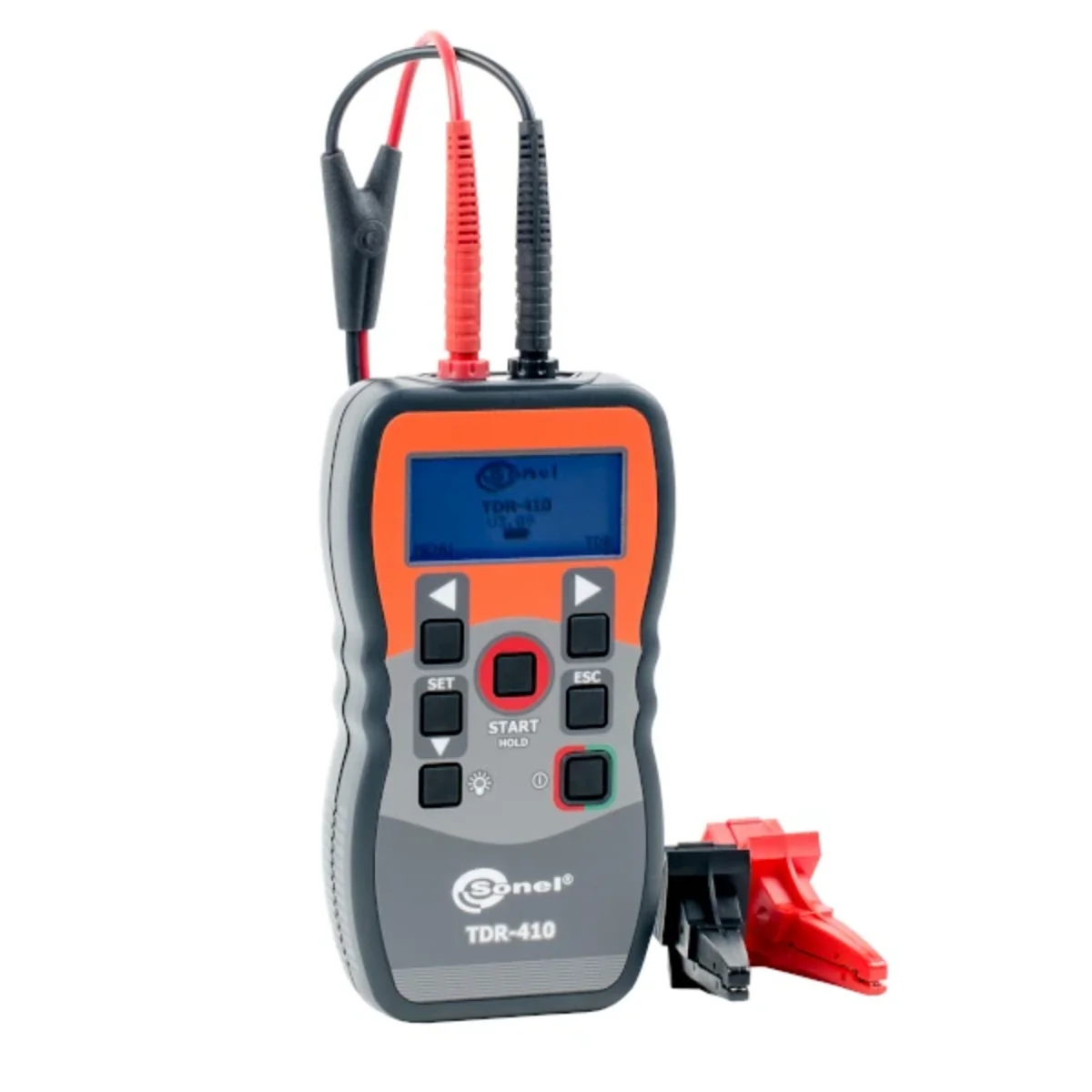

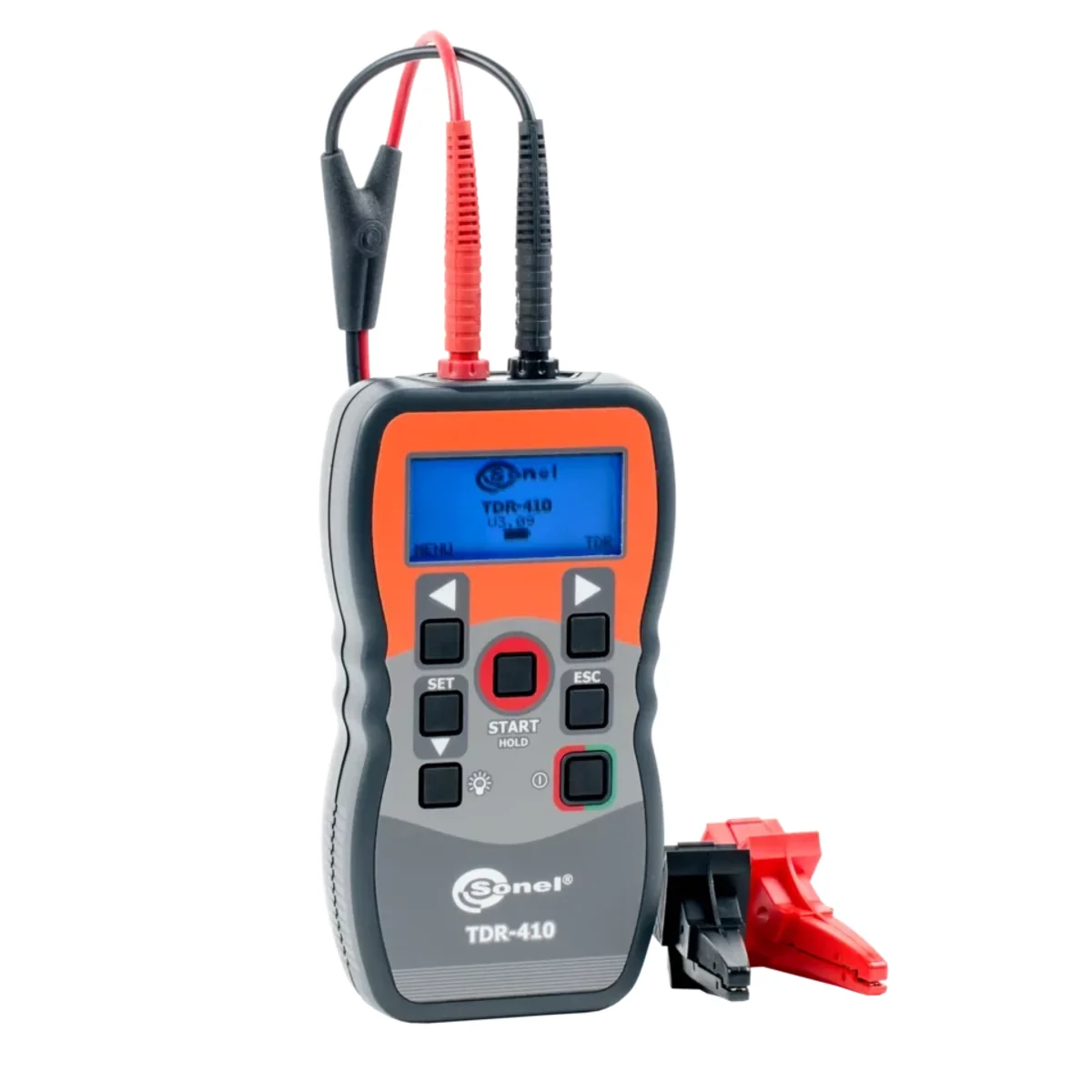

Riflettometro TDR-410.

Possibilità:

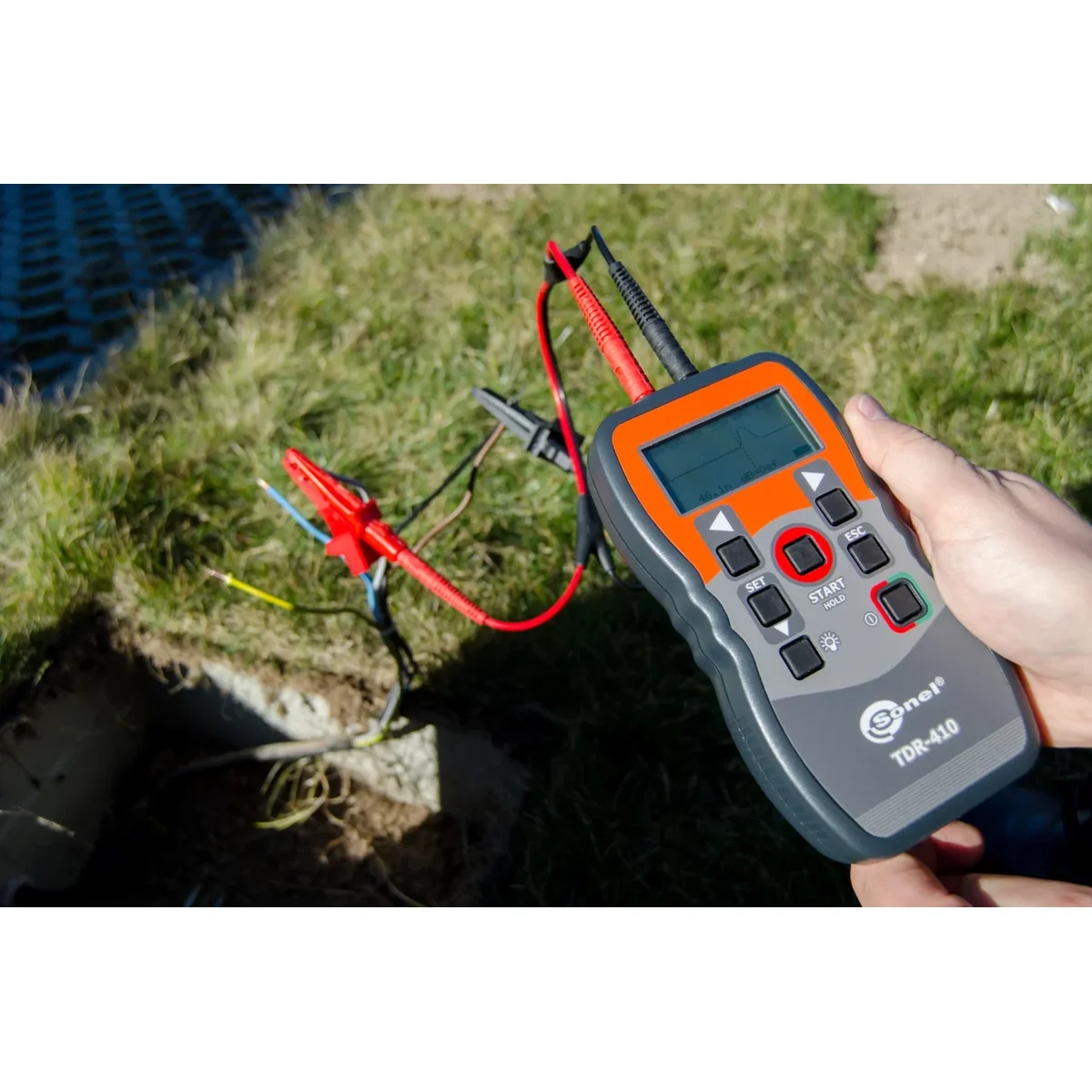

Localizzazione di danni ai cavi di alimentazione.
Localizzazione di danni ai cavi in rame per telecomunicazioni.
Localizzazione di danni ai cavi coassiali.
Localizzazione di danni al cablaggio delle infrastrutture.
Rilevazione di rotture, cortocircuiti, danni dovuti all'umidità e ulteriori variazioni nell'impedenza del cavo.

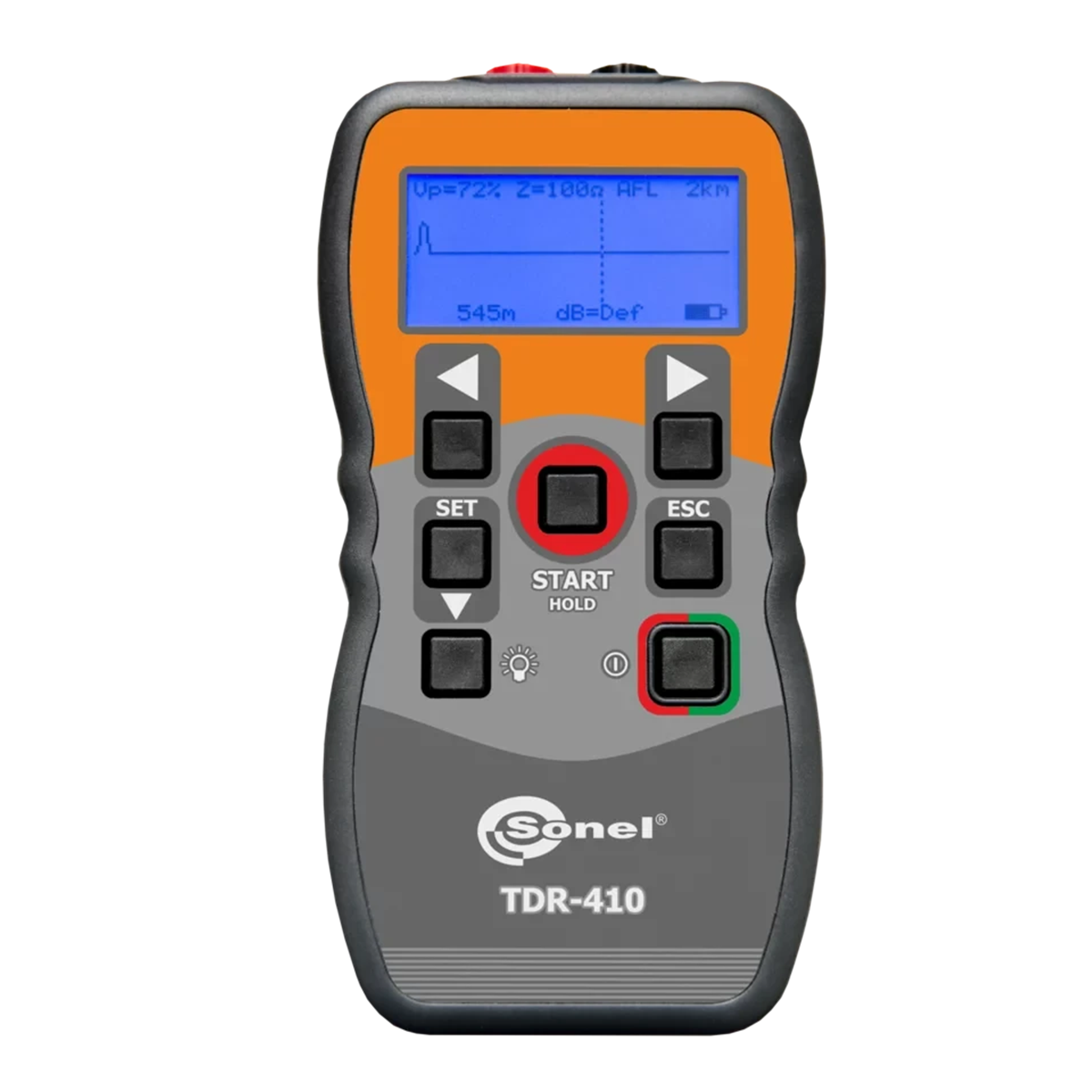

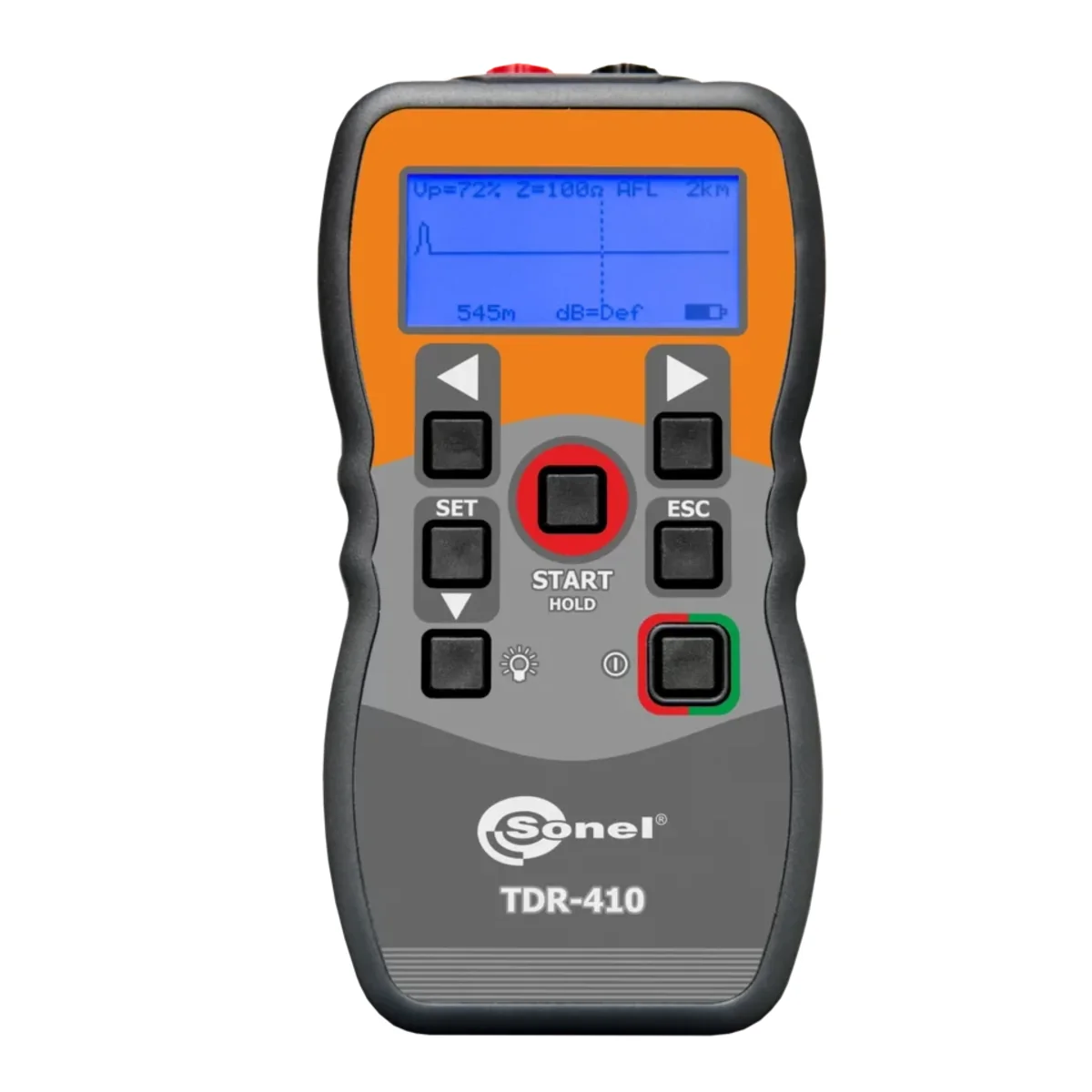

Immagine grafica del danno al cavo con indicazione automatica della distanza dalla posizione del guasto sullo schermo.

Caratteristica caratteristiche:

modalità operativa automatica o manuale:
funzione di localizzazione automatica dei guasti (AFL),
modalità operativa con selezione manuale del portata e sensibilità,
misurazione singola attivata manualmente o scansione continua,
11 campi di misurazione disponibili da 7 m a 4000 m, selezionati in modalità manuale o selezionati automaticamente,
"zona morta" di misura limitata a 0,5 m,
Display LCD da 2,5" con retroilluminazione,
Scansione automatica o misurazione con attivazione manuale,
sensibilità impostata manualmente o regolata automaticamente,
regolazione della corrispondenza dell'impedenza,
regolazione del coefficiente di propagazione da Dall'1% al 99%,
alloggiamento stagno e meccanicamente resistente.
dimensioni e peso ridotti.

Dati tecnici:

Campi di misura: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km

Selezione della portata: manuale o automatico

Risoluzione: circa 1% della portata selezionata

Precisione di misurazione: 1% della portata

Sensibilità:

min . 3 pixel in caso di riflessione da danno

a una distanza di 4 km su un cavo di rame da 0,6 mm

Coefficiente di propagazione: 1% ... 99% o 2,5 ... 148,5 m/ μs< /li>
Impulso di uscita: 5 Vp-p (circuito aperto)

Impedenza di uscita: regolabile - 25, 50, 75 e 100Ω

Ampiezza dell'impulso di uscita: 3 ns … 3 μs (automatico quando si seleziona la portata)

Modalità di scansione: misurazione singola o continua (2 misurazioni al secondo)

Generatore di segnale acustico: 810 ... 1110 Hz
Alimentazione: 4 batterie alcaline AA da 1,5 V o 4 batterie AA NiMH

Autonomia con un set di batterie: 30 ore. scansione continua

Spegnimento automatico: dopo 1, 2, 3, 5 min. o inattivo

Display: LCD 64 x 128 pixel con retroilluminazione

Temperatura di funzionamento: -10 °C … +50 °C

Temperatura di stoccaggio: -20 ° C ... +70 °C

Protezione corrente: 250 V CA
