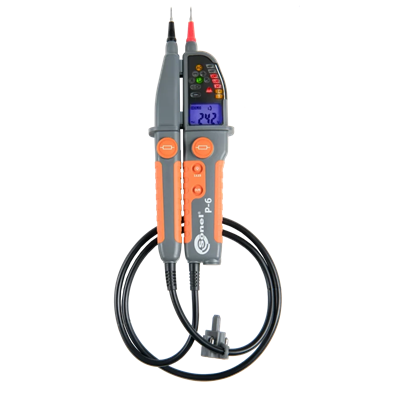

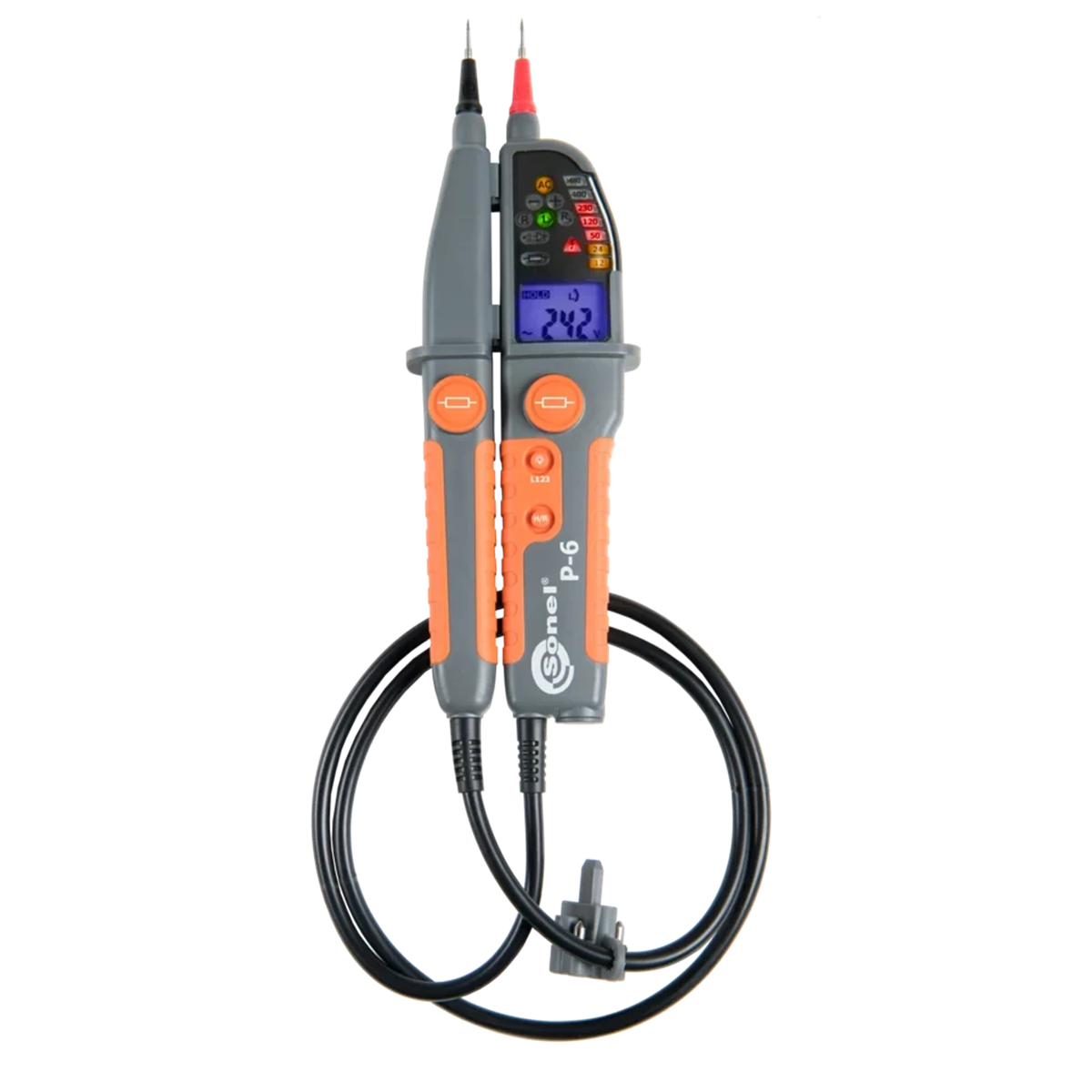

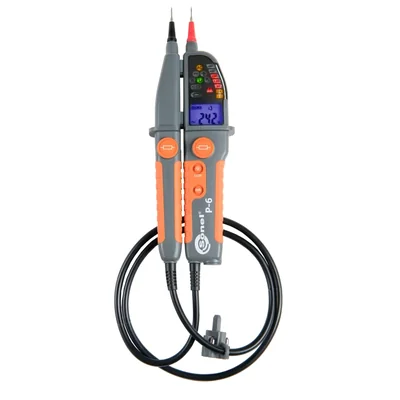

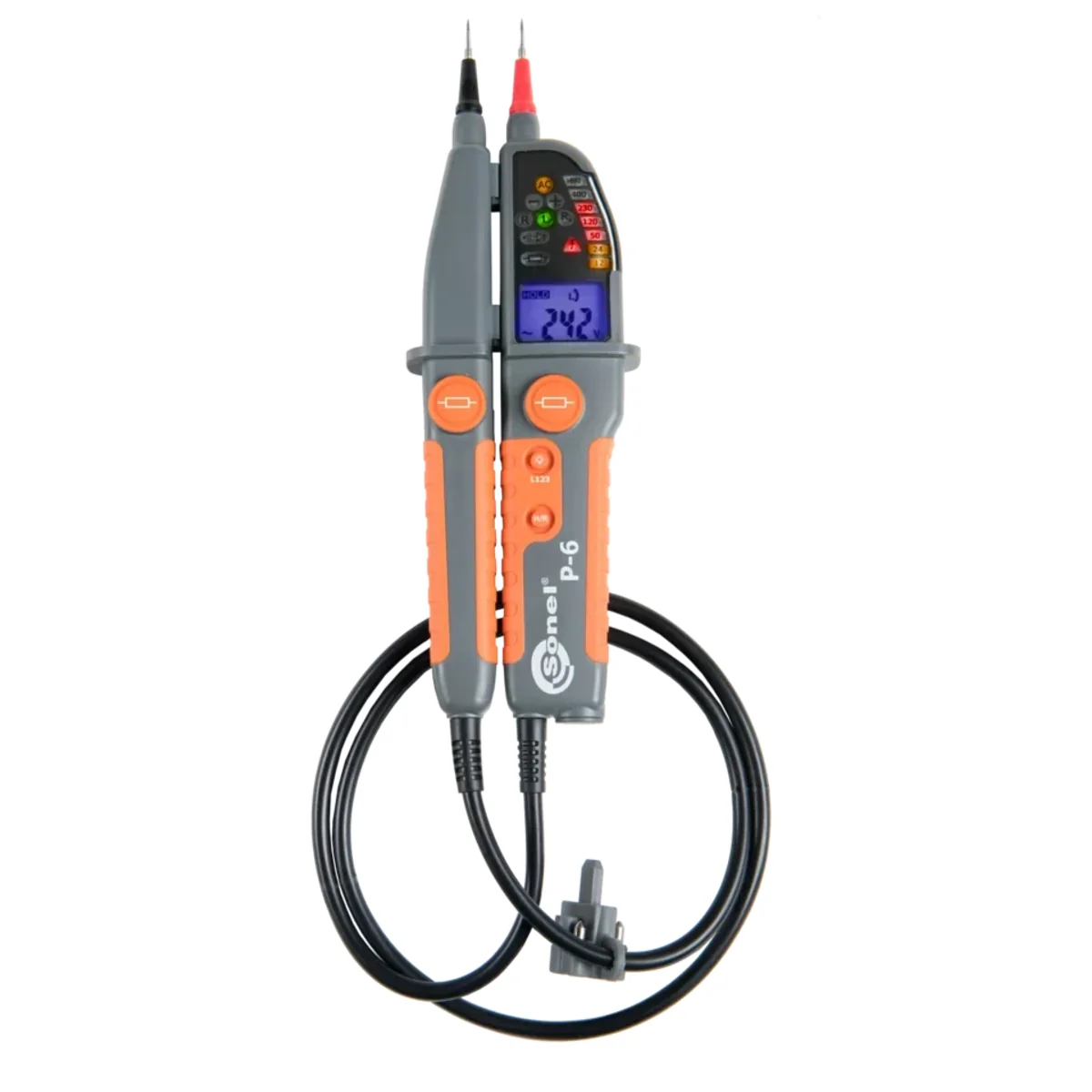

P-6 Indicatore di tensione bipolare WMGBP6

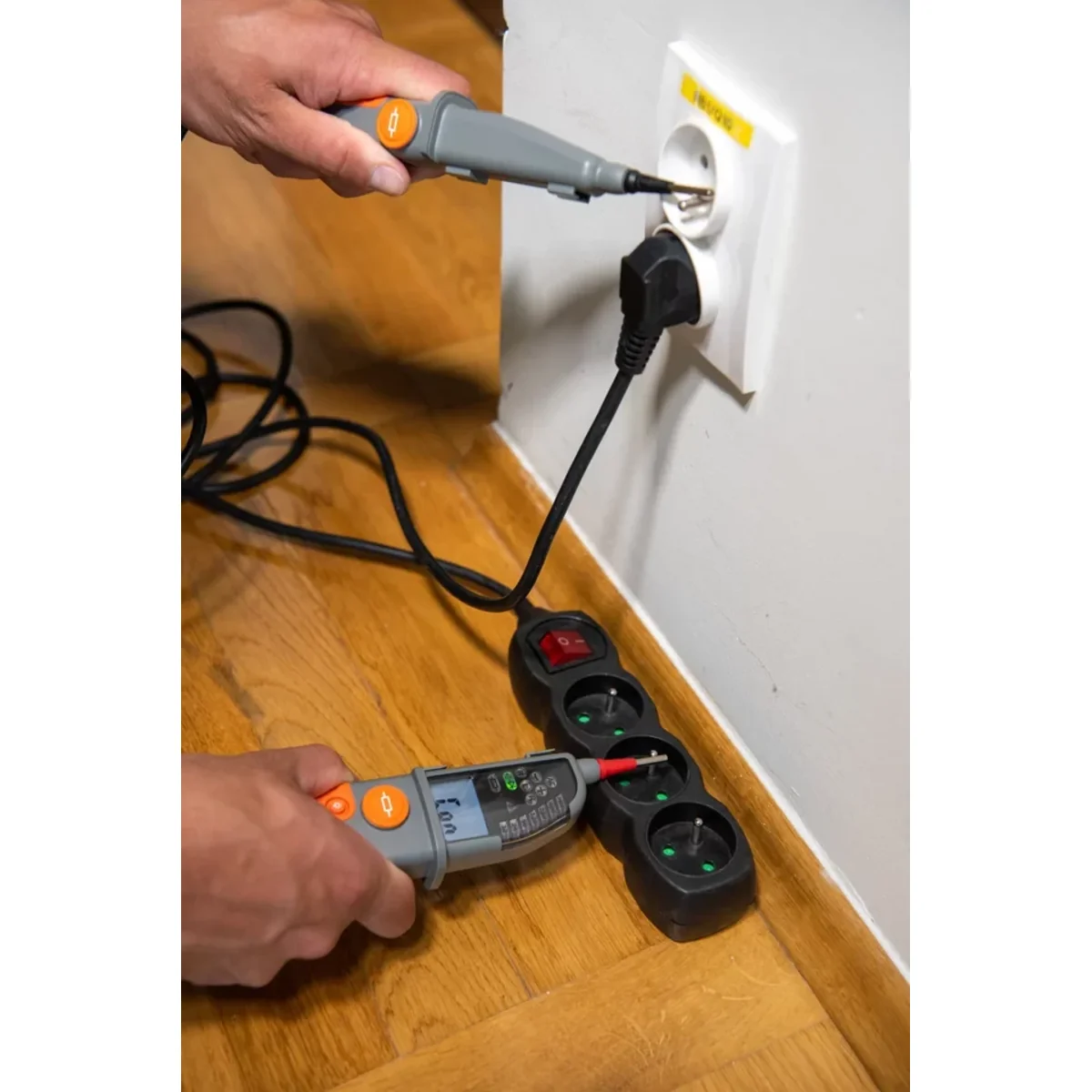

Indicatore di tensione bipolare SONEL P-6 ha tutte le caratteristiche dell'indicatore di tensione P-4 e dell'indicatore di tensione P-5. Inoltre, il modello P-6 dispone di una funzione di identificazione della fase, che consente di verificare la conformità della fase (e il suo anticipo o ritardo) rispetto alla fase sull'oggetto di riferimento.

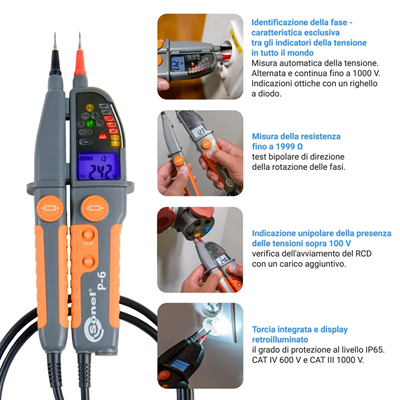

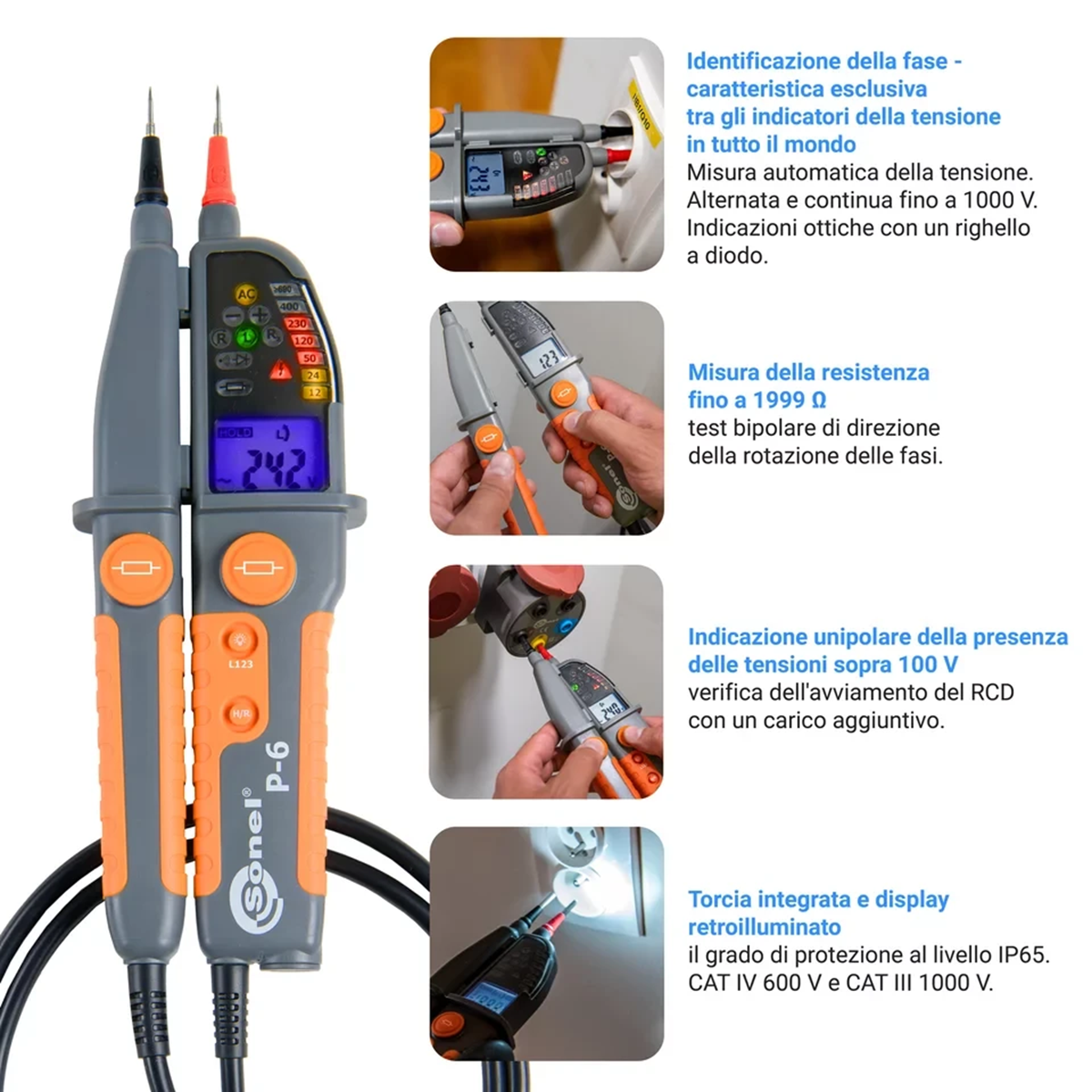

Funzioni chiave e attributi del dispositivo P -6:

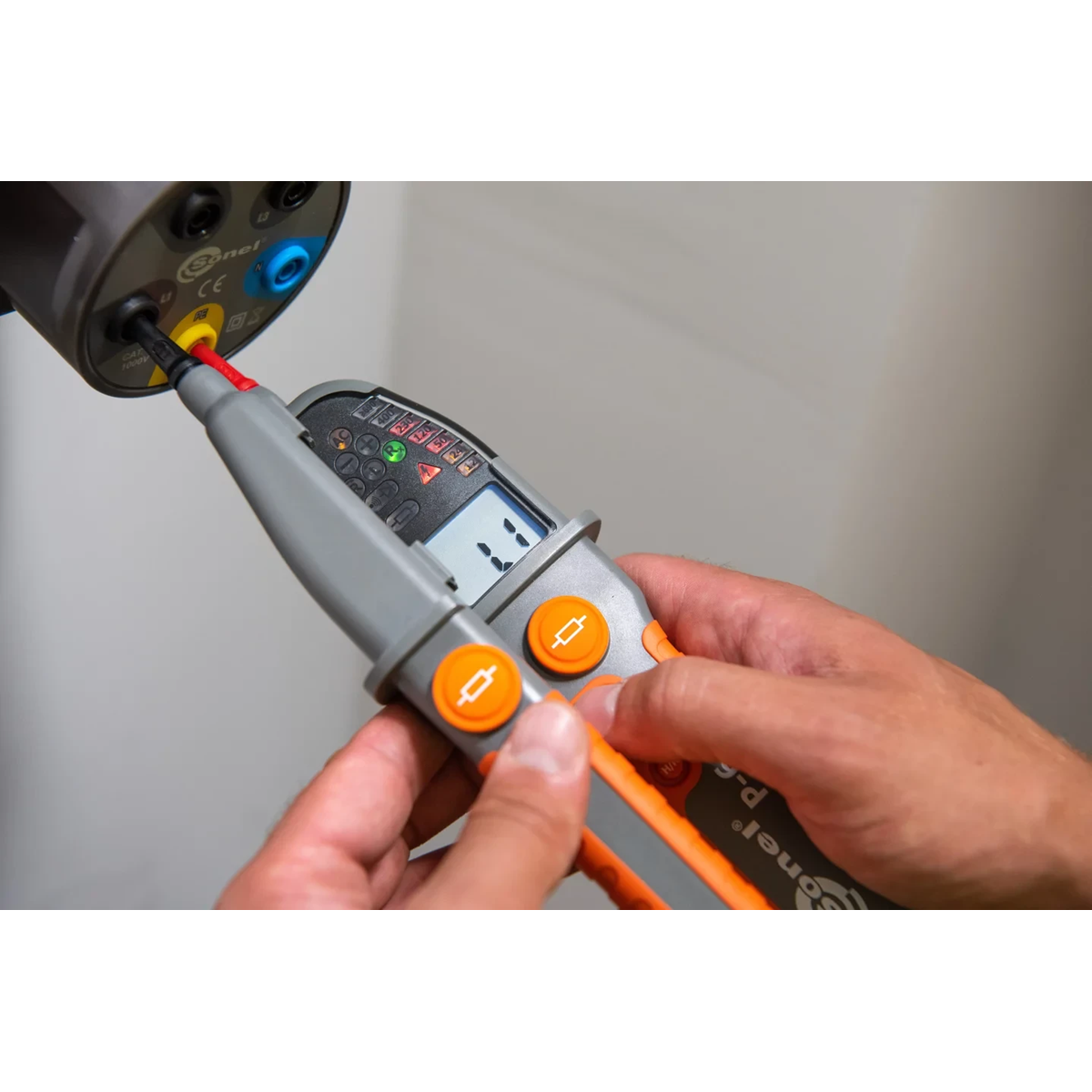

• funzione di identificazione della faseper verificare la conformità della fase con la fase di riferimento,

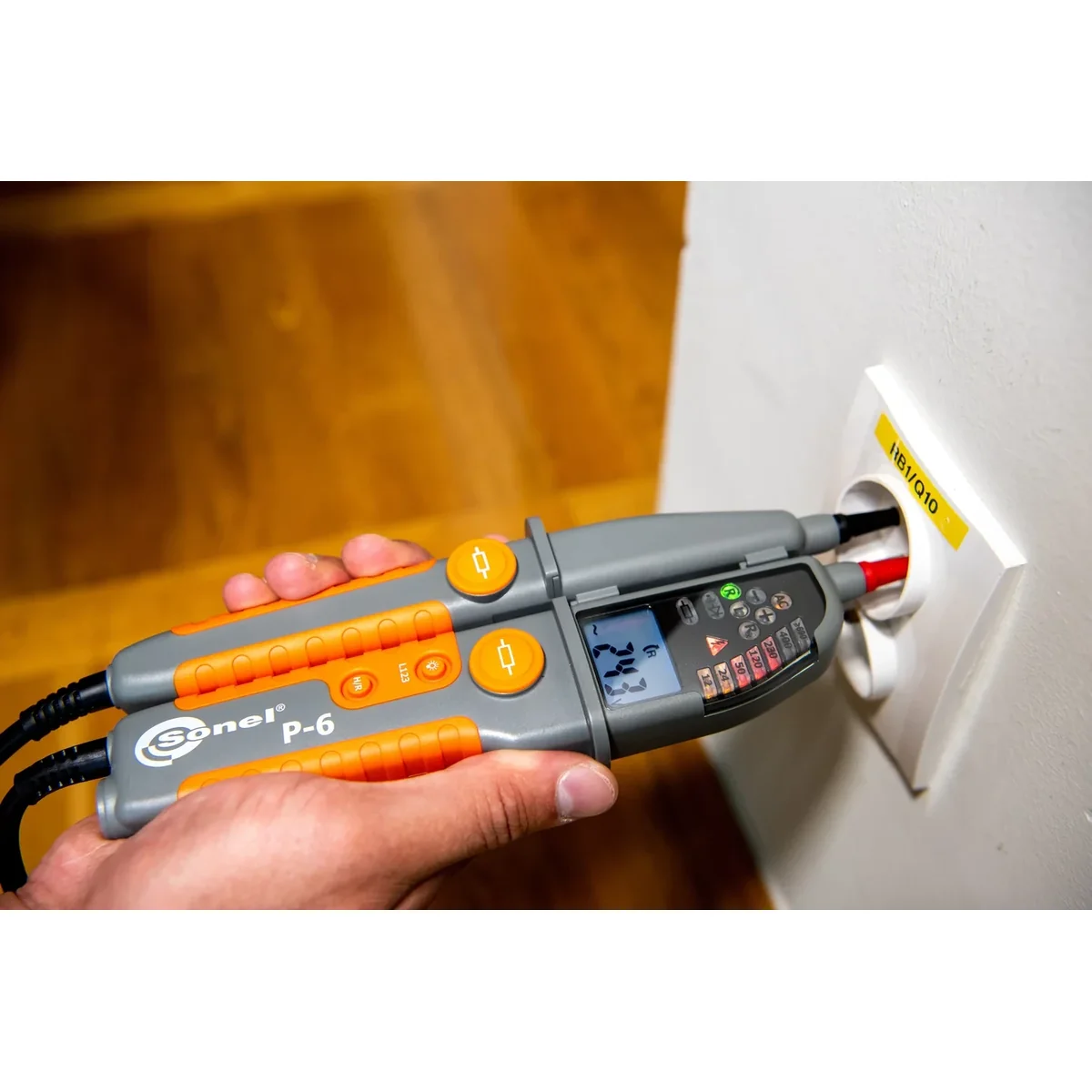

• misurazione automatica della tensione  corrente alternata e continua fino a 1000 V,
• indicazioni ottiche mediante una linea di diodi e un display LCD aggiuntivo,
• indicazioni acustiche quando tensioni pericolose superano 50 V CA e 120 V CC,
• verifica del funzionamento dell'interruttore differenziale utilizzando un carico aggiuntivo,
• indicazione di continuità, automaticamente dopo il collegamento all'oggetto,

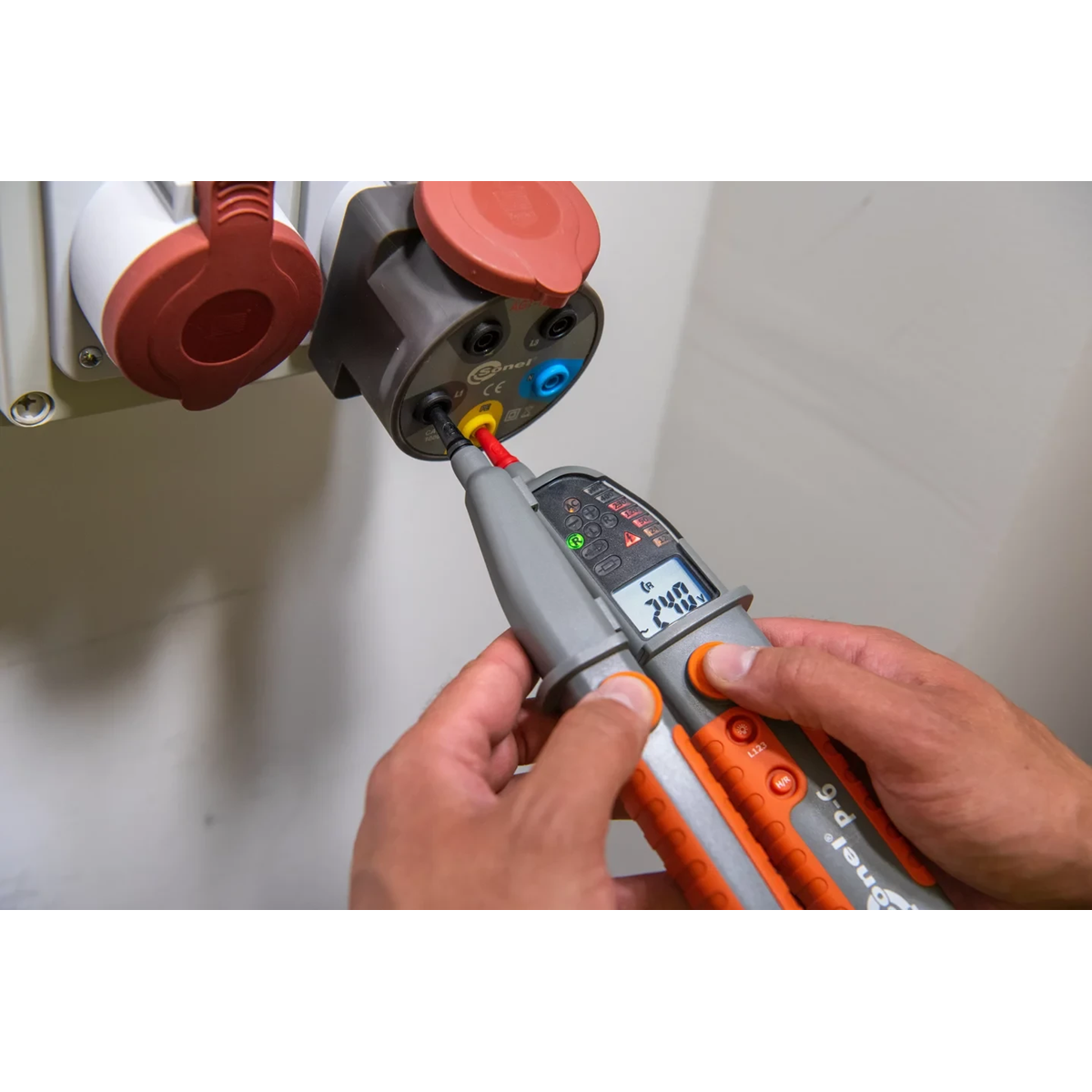

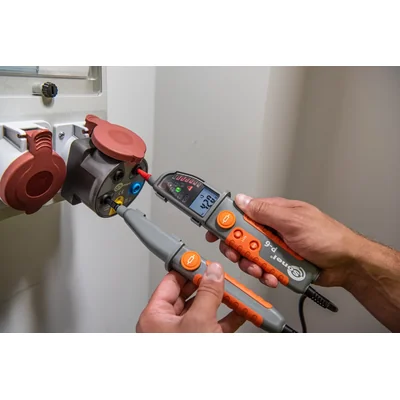

• test del senso di rotazione della fase bipolare,
• indicazione unipolare della presenza di tensioni superiori a 100 V,
• misurazione della resistenzafino a 1999 Ω,
• possibilità di congela il risultato della misurazione grazie alla funzione HOLD,
< li>alloggiamento rinforzato a due componenti per evitare danni meccanici e cadute,

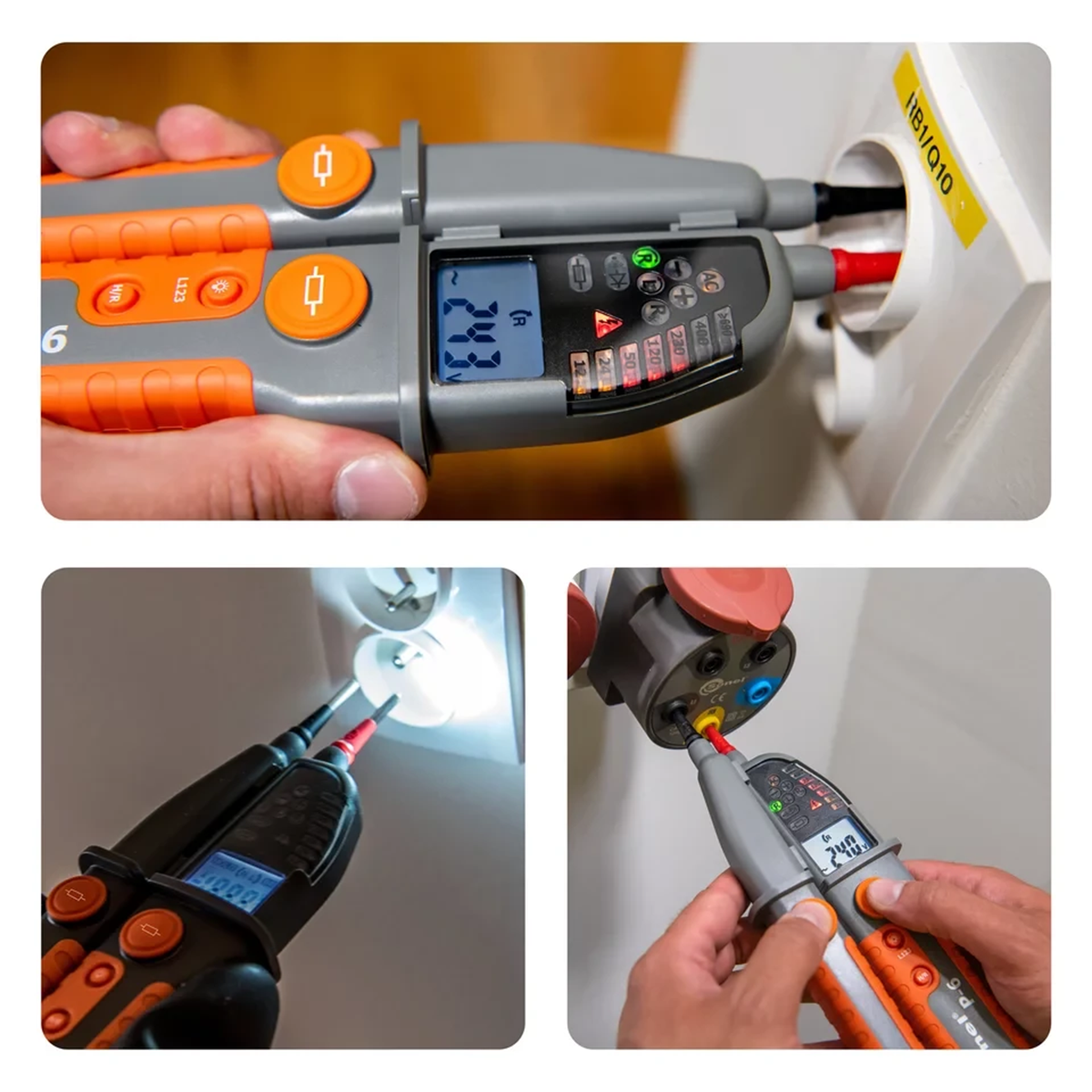

• torcia incorporata e display retroilluminato per misurazioni in condizioni di illuminazione insufficiente,< /li>
• il livello di tenuta IP65 garantisce l'impermeabilità alla polvere e la protezione contro le inondazioni,
• sicurezza grazie alla categoria di misurazione CAT IV 600 V e CAT III 1000 V.< /li>

Dati tecnici:

Funzione di identificazione di fase:< /p>

• tempo massimo per l'identificazione della fase: 20 secondi< /li>
• definizione della fase rispetto al riferimento: identica (L1), anticipata (L2), ritardata (L3)

Misura della tensione continua e alternata:

• sulla linea LED (bargraph): 12, 24, 50, 120, 230, 400, ≥690 V,
• sul display LCD retroilluminato fino a 1000 V,
• determinazione della tensione: polarità alternata o diretta.

Verifica continuità circuito:

• segnalazione resistenza per R≤ 400 kΩ,
• segnalazione luminosa e sonora.

Misurazione della resistenza:

• campo di misura su al 1999 Ω.

Indicatore di rotazione di fase:

• indicazione della sequenza di fase per tensione >100 V.

Segnatura di fase unipolare:

• segnalazione ottica e acustica per tensione >100 V.

Test degli interruttori differenziali:

• test degli interruttori automatici con IΔn 30 mA.

< strong> Altri dettagli:

• Display: LCD retroilluminato 3½ cifre, lettura 1999 con indicatori di funzione.
• Mantenimento del risultato: pulsante HOLD per mantenere il risultato sulla linea LED e sul display LCD.
• Frequenza operativa: 16..400 Hz.< /li>
• Categoria di misura secondo PN-EN 61010-1: CAT III 1000 V, IV 600 V.
• Tipo di isolamento secondo PN-EN 61010-1: doppio, classe II.

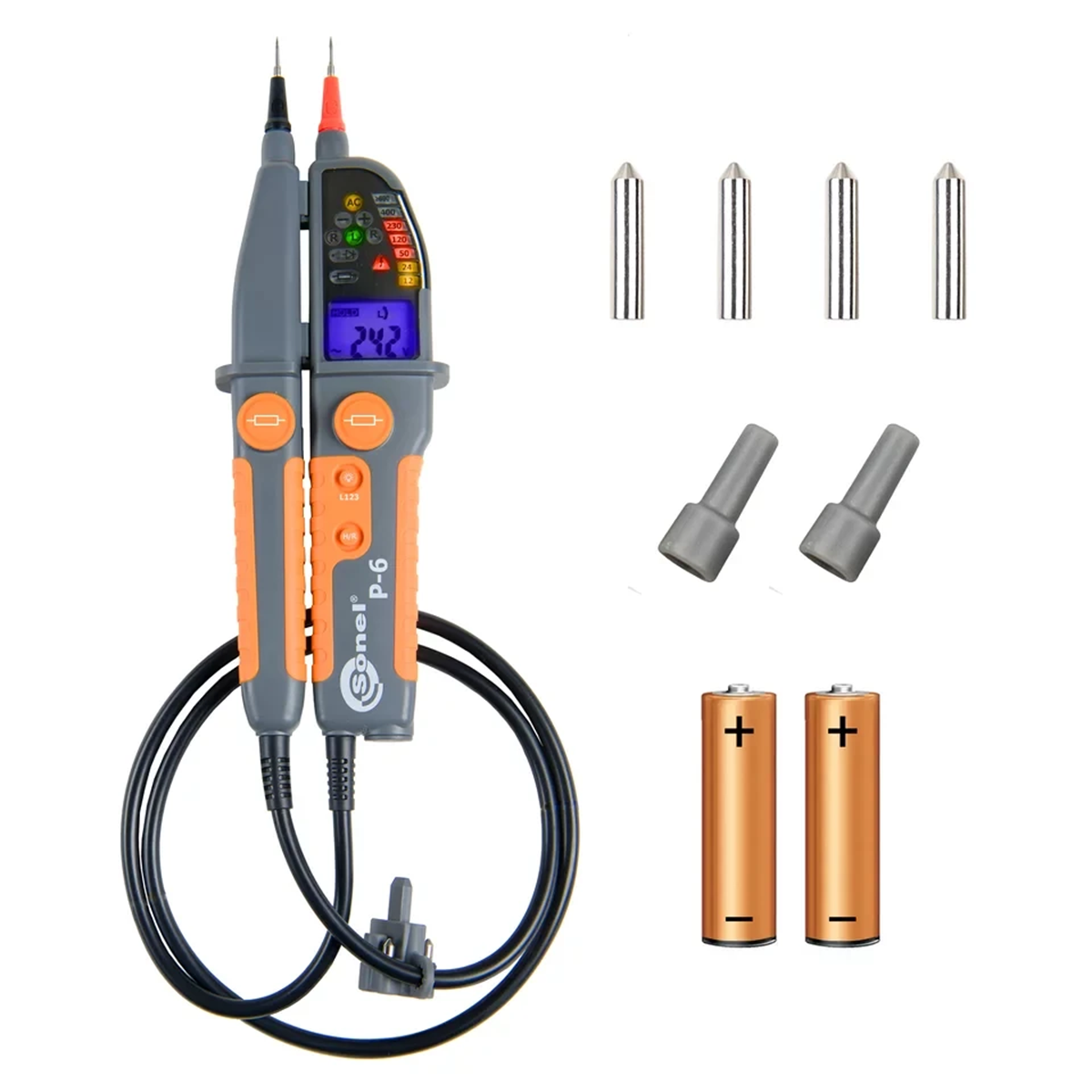

• Alimentazione strumento: 2 x LR03 AAA 1,5 V (raccomandate pile alcaline).
• Temperatura di funzionamento/stoccaggio: -15..+55°C / -20..+70° ;C.
• Peso senza batterie: 267 g.
• Suggerimenti per la misurazione: Ø2 mm/ Ø 4 mm/lunghezza 4mm (GS38).
• Illuminazione del luogo di misurazione: torcia incorporata.
• I dispositivi soddisfano i requisiti delle seguenti norme: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.
