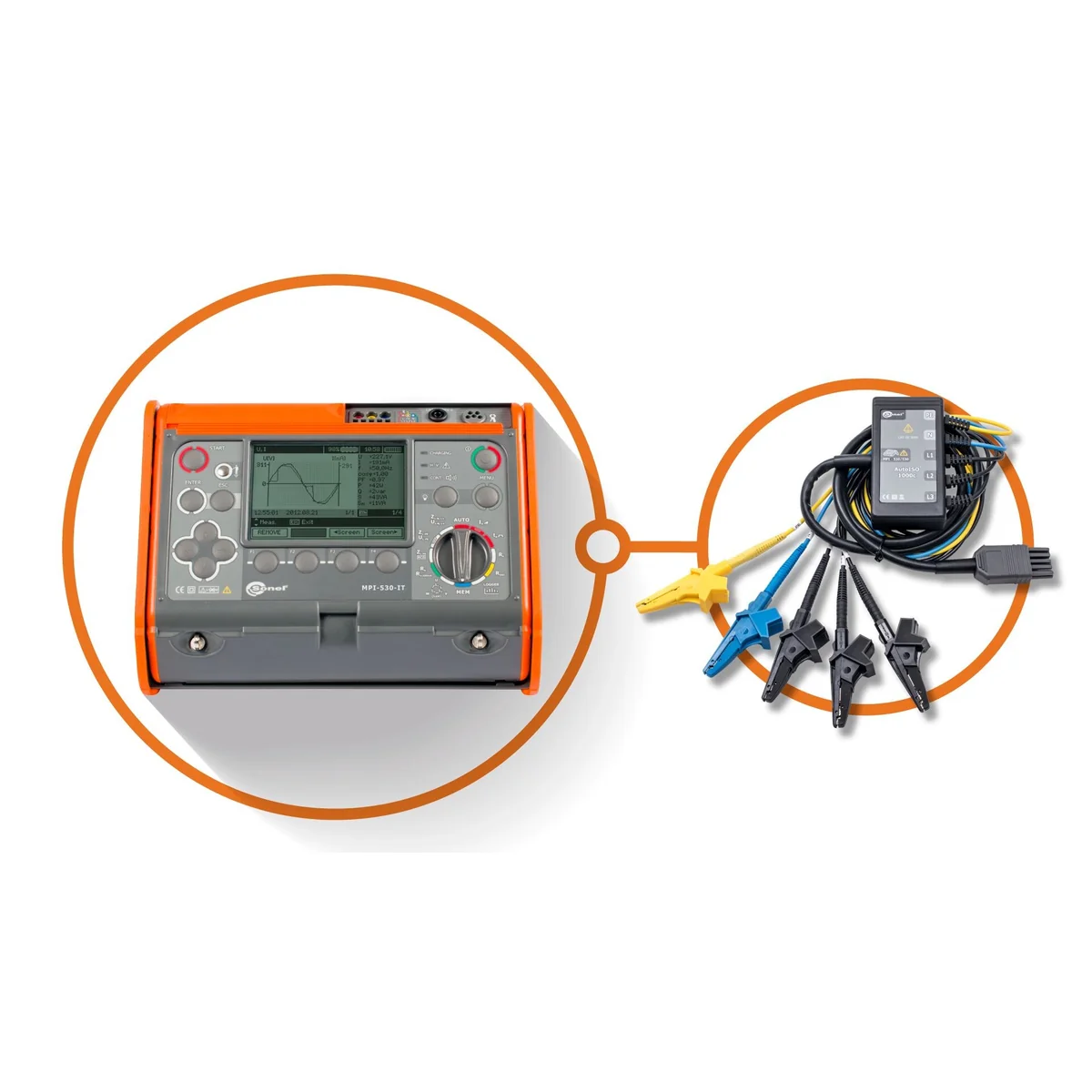

Name: Misuratore multifunzione MPI-530-IT + cavo adattatore multi-core AutoISO-2500
Brand: SONEL
SKU: NPP113SONE
Price: 10590.30 PLN
Availability: BackOrder

Misuratore di parametri multifunzionale nell'impianto elettrico

Professionale e versatile

Misuratore di parametri multifunzionale in l'installazione Sonel MPI-530-ITè una risposta alle esigenze degli specialisti del settore elettrico, tra cui principalmente installatori e specialisti di misurazione. Questo dispositivo estremamente versatile e multifunzionale viene utilizzato per misurare i parametri degli impianti elettrici e consente di eseguire tutte le misure relative alla protezione contro le scosse elettriche, come descritto nella norma PN-HD 60364-6, anche per la misura della protezione della corrente differenziale nelle reti con punto neutro isolato del trasformatore IT. Il misuratore è stato costruito in conformità con i requisiti della norma PN-EN 61557.

Questo modello di misuratore vanta estese funzioni di misurazione della messa a terra sotto forma di metodi di pinza aggiuntivi e misurazione della resistività del terreno. Utilizzando l'adattatore opzionale AutoISO-1000C è anche possibile eseguire misurazioni automatiche della resistenza di isolamento nelle prese e per cavi a 3, 4 e 5 fili. Una sonda esterna aggiuntiva consente inoltre di effettuare test sull'intensità luminosa. Inoltre, il misuratore consente la registrazione e l'analisi dei parametri della rete, comprese le armoniche fino al 40° ordine.

Sonel MPI-530-IT in un dispositivo avanzato include le funzioni e le capacità di diversi dispositivi di misurazione . Una moltitudine di funzioni pratiche combinate con un'elevata precisione di misurazione rendono il misuratore Sonel MPI-530-IT uno strumento di misurazione affidabile.

Caratteristiche

Il misuratore è caratterizzato da ampie possibilità nel campo della funzionalità. Combina le capacità di misurazione di diversi dispositivi, garantendo anche una buona precisione.

Il dispositivo MPI-530-IT può essere utilizzato per eseguire tutte le misurazioni di collaudo di impianti elettrici in conformità alle normative applicabili.norme:

impedenza dell'anello di guasto (anche nei circuiti con interruttori differenziali),

parametri degli interruttori differenziali,

resistenza di isolamento,
< li>resistenza di terra (4 metodi di misurazione + misurazione della resistività del terreno),
continuità dei collegamenti di protezione ed equalizzazione,

intensità della luce,

test della sequenza delle fasi, < /li>
test del senso di rotazione del motore.

Il dispositivo MPI-530-ITè in grado di registrare parametri di qualità dell'elettricità 50/60 Hz:

tensione L1 – valori medi nell'intervallo fino a 500 V,

corrente L1 – valori medi, misurazione della corrente nell'intervallo fino a 3 kA (a seconda delle pinze amperometriche utilizzate),
frequenza nell'intervallo 40 Hz 70 Hz,

potenza attiva (P), potenza reattiva (Q), potenza apparente (S),

fattore di potenza (PF), cosphi;,

armoniche (fino alla 40a in tensione e corrente),

fattore di distorsione armonica THD per corrente e tensione

 Controllo della sicurezza dell'installazione

Con il dispositivo è possibileispezionare gli impianti elettrici domestici e industrialiin termini di sicurezza. Le misurazioni possono essere automatizzate molto facilmente:

testando l'interruttore differenziale in modalità Auto,
utilizzando l'adattatore tipo WS per testare l'installazione attraverso una presa standard 230 V.
utilizzando l'adattatore AutoISO-1000C per testare la resistenza di isolamento di cavi a 3, 4 e 5 fili.

Struttura della memoria

La struttura della memoria ha la forma di un albero. Permette di registrare diverse decine di migliaia di risultati nel sistema CLIENTE-OGGETTO-LOCALE-PUNTO DI MISURA, il che aiuta a creare successivamente un protocollo trasparente. Questa struttura può essere preparata nel contatore prima di iniziare il lavoro. L'inserimento dei dati nel dispositivo è facilitato da una tastiera QWERTY collegata tramite Bluetooth.

Sistema di guida integrato

Il dispositivo dispone di guida integrata schermate con diagrammi di misurazione. Grazie a questo, potrai verificare in modo semplice e veloce come collegare un determinato sistema a seconda del tipo di misurazione che si sta effettuando.

Maggiore resistenza alle condizioni ambientali

Il misuratore MPI-530-IT funzionerà bene in condizioni ambientali difficili. La protezione contro l'ingresso di polvere e acqua è fornita da un involucro unico con un livello di tenuta IP54. È resistente ai danni meccanici e il design speciale consente di proteggere facilmente il display spostando il coperchio del misuratore. Oltre a proteggere dai danni, consente anche di trasportare e utilizzare comodamente il dispositivo in varie posizioni.

Comunicazione e software
È possibile trasferire la misurazione dati a un computer tramite la porta USB o la comunicazione wireless Bluetooth. Per generare un rapporto sui test nel campo della protezione anti-shock, utilizzare il programma Sonel Pomiary Elektryczne. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa sono forniti da Sonel Reader.

< thead > < tr> < td>per Corrente differenziale sinusoidale (tipo AC) < td>per corrente differenziale CC (tipo B) < td> < td >0,12 Ω…400 Ω secondo IEC 61557-4 < /tr>
Funzioni di misurazione Intervallo di misurazione Intervallo di visualizzazione Risoluzione Precisione

Impedenza del circuito di guasto ;

Loop di cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω … 1999.9 Ω secondo IEC 61557 0,00 Ω…1999 Ω da 0,01 Ω da ±(5% v.m. + 0, 03 Ω )

Loop di cortocircuito ZL-PE in modalità RCD da 0,50 Ω…1999 Ω secondo IEC 61557 0.00 Ω…1999 Ω da 0.01 Ω da ±(6% v.m. + 5 cifre )

Misurazioni dei parametri degli interruttori differenziali ;

Prova di intervento differenziale e misura del tempo di attivazione tA corrente di prova 0,5 IΔn, 1 IΔ n, 2 IΔn , 5 IΔn
DMC di tipo generale e di breve durata

• Rete TN/TT 0 ms—300 ms 0 ms—300 ms 1 ms ±(2% m.v. + 2 cifre)

• Rete IT 0 ms…400 ms 0 ms…400 ms 1 ms ±(2% m.v. + 2 cifre)

RCD selettivo 0 ms±500 ms 0 ms±500 ms 1 ms ±(2% m.v. + 2 cifre)

Misura della corrente di attivazione dell'interruttore differenziale Corrente di misura IA 0,2 IΔn…2,0 I&Delta ;n< /td>

3,3 mA…1000 mA 3,3 mA…1000 mA da 0, 1 mA ±5% IΔn

per corrente differenziale unidirezionale e unidirezionale con supporto CC da 6 mA (tipo A) 3,5 mA… 700 mA 3,5 mA…700 mA da 0,1 mA ± ;10% IΔn

2,0 mA…1000 mA 2,0 mA…1000 mA da 0,1 mA ±10% IΔn

Resistenza del terreno < /td>

Metodo a 3 e 4 fili da 0,50 Ω&hellip ;1,99 kΩ secondo IEC 61557-5 0,00 Ω…1,99 kΩ da 0,01 Ω da ±(2% m.m. + 3 cifre)

Metodo a 3 fili + morsetti 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ da 0,01 Ω ±(8% v.m. + 4 cifre)

Metodo a 2 morsetti 0.00 Ω…99.9 kΩ 0.00 Ω…99.9 kΩ< /td> da 0.01 Ω da ±(10% m.v. + 4 cifre)

resistività del suolo 0,0 Ωm…99,9 kΩm 0.0 Ωm…99.9 kΩm da 0.1 Ωm Dipende dalla precisione di misura RE

Resistenza di isolamento
Tensione di misura 50 V 50 kΩ…250 MΩ secondo IEC 61557-2 0 kΩ…250 MΩ da 1 kΩ da ±(3% v.m. + 8 cifre) < /td>

Tensione di misura 100 V 100 kΩ…500 MΩ secondo la norma IEC 61557-2 0 kΩ…500 MΩ da 1 kΩ da ±(3% v.m. + 8 cifre) < /td>

Tensione di misura 250 V 250 kΩ…999 MΩ secondo IEC 61557-2 0 kΩ…999 MΩ da 1 kΩ da ±(3% v.m. + 8 cifre) < /td>

Tensione di misura 500 V 500 kΩ…2.00 GΩ secondo la norma IEC 61557-2 0 kΩ…2.00 GΩ da 1 kΩ da ±(3% v.m. + 8 cifre )

Tensione di misura 1000 V 1000 kΩ…9.99 GΩ secondo la norma IEC 61557-2 0 kΩ…9,99 GΩ da 1 kΩ da ±(3% v.m. + 8 cifre )

Resistenza di conduttori e conduttori di protezione

Misura della continuità dei collegamenti di protezione ed equalizzazione con una corrente di ±200 mA 0.00 Ω…400 Ω da 0.01 Ω ±(2% v.m. + 3 digit)< /td>

Misura della resistenza con bassa corrente 0,0 Ω…1999 Ω 0,0 Ω&hellip ;1999 Ω da 0,1 Ω ±(3% v.m. + 3 cifre)

Intensità luminosa< /td>

Misurazione in lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx da 0,001 lx da ±( 2% m.v. + 5 cifre)

Misura in piedi candela (fc) 0 fc…39 ,99 kfc 0 fc…39,99 kfc da 0,001 fc da ±(2% m.v. + 5 cifre)
Fase indicazione della sequenza tensione positiva, negativa, UL-L: 95 V...500 V (45 Hz...65 Hz)

Specifica — Registratore monofase

Il dispositivo è progettato per funzionare in reti:

con una frequenza nominale di 50/60 Hz

con tensioni nominali: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

Sistemi di rete supportati: < ul>
monofase
< td>Corrente alternata (TRMS) < td>Tensione < td>

Parametro Misurazione portata Risoluzione massima Precisione

Tensione alternata (TRMS) 0,0…500 V 0,1 V da ±(2% v.m. + 2 cifre)

a seconda della pinza* 0,1 mA da ±( 5% m.v. + 3 cifre) (l'errore non include l'errore di bloccaggio)

Frequenza 45.0…65 .0 Hz 0,1 Hz ±(0,1% v.m. + 1 cifra)

Potenza attiva, reattiva e apparente 0 VA…1,5 MVA, 0 W…1,5 MW, 0 var…1,5 Mvar 1 VA, 1 W, 1 var da ±(7% m.l. + 3 cifre)

cosφ e fattore di potenza (PF) 0,00…1,00 0,01 Precisione non specificata

Armonico

0,0…500 V 0,1 V da ±(5% m.v. + 3 cifre)

Corrente a seconda della pinza* uguale a True RMS AC da ±(5% v.m. + 3 cifre) (precisione non include l'errore di bloccaggio

THD

Tensione 0,0…999,9% (relativa alla prima armonica) 0,1% ±5%

Corrente 0,0…999,9% (relativa alla prima armonica) 0,1 % ±5% (la precisione non tiene conto dell'errore di bloccaggio)

F-1A, F Morsetti -2A, F-3A: 0…3000 A CA (10.000 Ap-p)

Morsetti C -3: 0…1000 A CA (3600 Ap-p)

C Pinze -6A: 0..10 A AC (36 Ap-p)

Misurazione della corrente alternata (True RMS) tramite pinze
< td>Corrente nominale < td>40 Hz…10 kHz < td> 140 mm < td>IP67 < /tr>

C-3 C- 6A F-1A F-2A F-3A

1000 A CA 10 A CA 3000 A CA 3000 A CA 3000 A CA

Frequenza 30 Hz...10 kHz 40 Hz…10 kHz 40 Hz…10 kHz 40 Hz…10 kHz

Max. diametro del filo misurato 52 mm 20 mm 380 mm 250 mm

Precisione di base minima ≤0,3% ≤1% 1% 1% 1%

Alimentazione a batteria - - - - -

Lunghezza cavo 2 m 2,2 m 2,5 m 2,5 m< /td> 2,5 m

Categoria di misura III 600 V< /td> IV 300 V IV 600 V IV 600 V IV 600 V

Protezione custodia livello IP40 IP40 IP67 IP67

Adattatore per cavi multipolari

A seconda dell'oggetto da misurare e del standard adottati (ogni filo tra loro o un filo tra gli altri in cortocircuito e messo a terra), la misurazione della resistenza di isolamento di fili o cavi multipolari richiede l'esecuzione di diversi collegamenti. Per abbreviare i tempi di test ed eliminare gli inevitabili errori di commutazione, Sonel ha introdotto un adattatore che esegue la commutazione tra singole coppie di cavi per l'operatore.

L'adattatore AutoISO-2500 viene utilizzato per misurare la resistenza di isolamento di cavi e conduttori multifilari con tensione di misura fino a 2500 V. L'uso di un adattatore elimina la possibilità di commettere errori e riduce notevolmente il tempo necessario per misurare la resistenza di isolamento tra coppie di fili. Ad esempio, per i cavi a 4 fili, l'utente eseguirà una sola connessione (ovvero collegherà l'adattatore all'oggetto), mentre AutoISO-2500 eseguirà crossover per sei connessioni successive.

Misuratore multifunzione MPI-530-IT + cavo adattatore multi-core AutoISO-2500 WMPLMPI530ITISO10C
