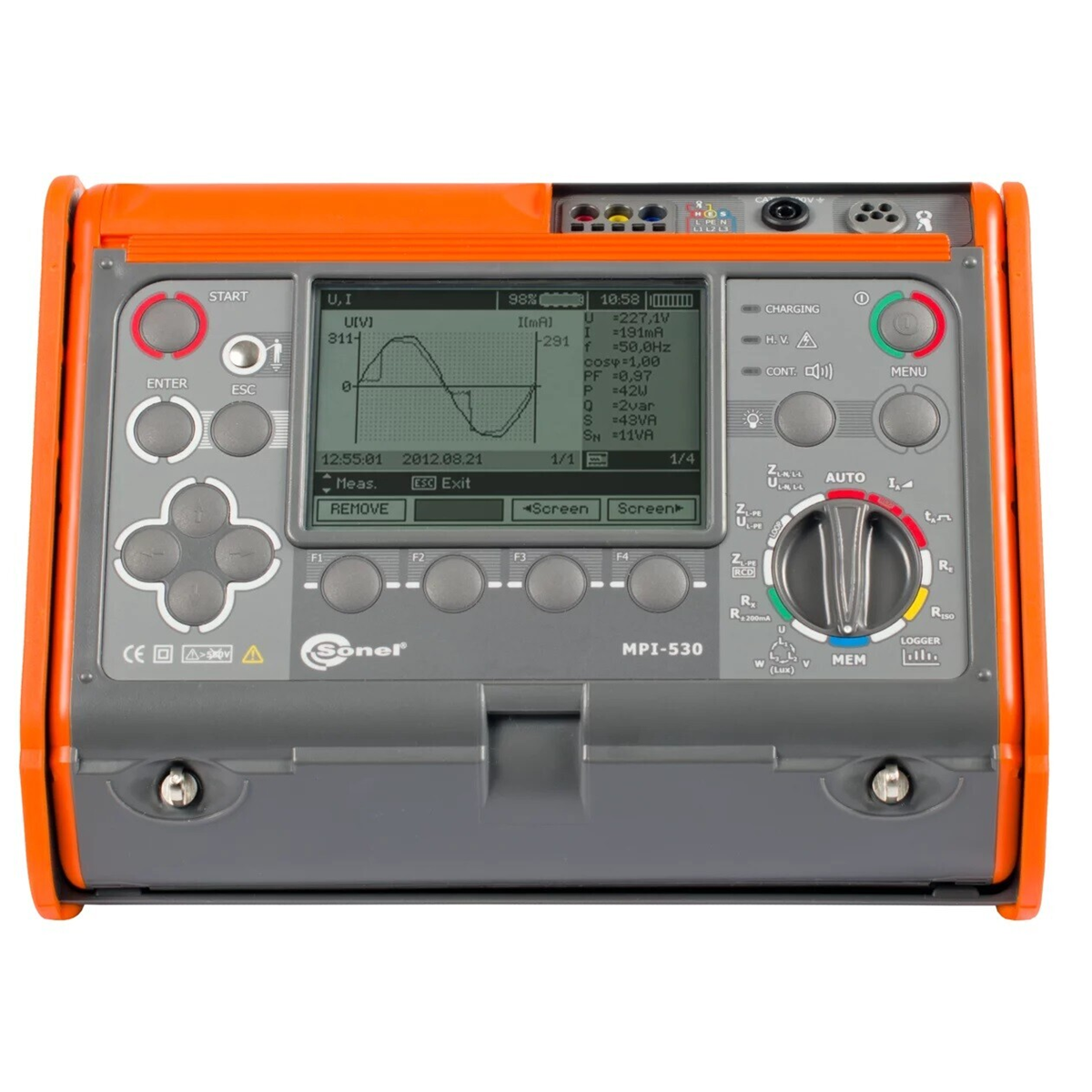

Misuratore multifunzionale MPI-530 + licenza per il programma SONEL PE6 WMPLMPI530SPE6

Misuratore di parametri multifunzionale nell'impianto elettrico

Professionale e versatile

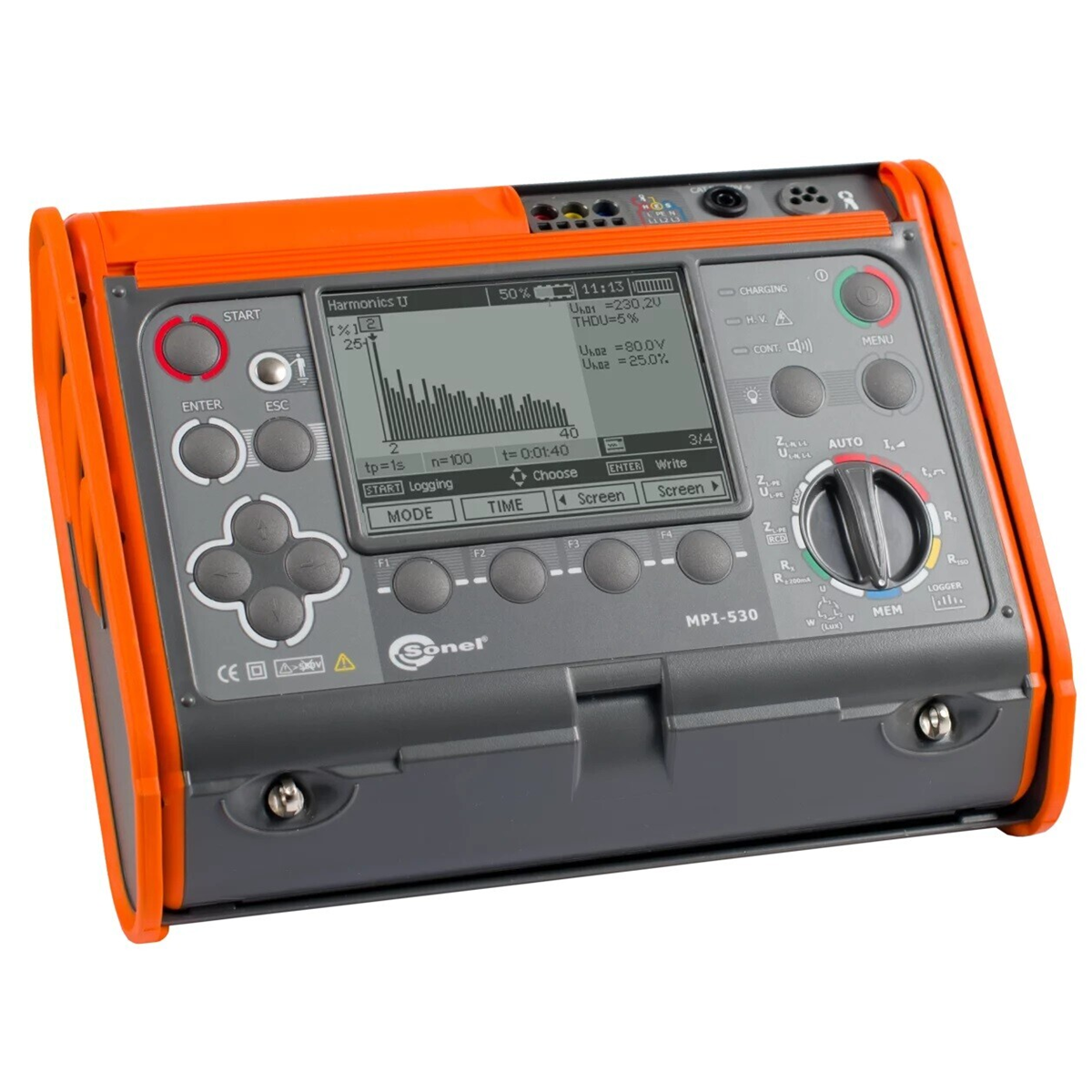

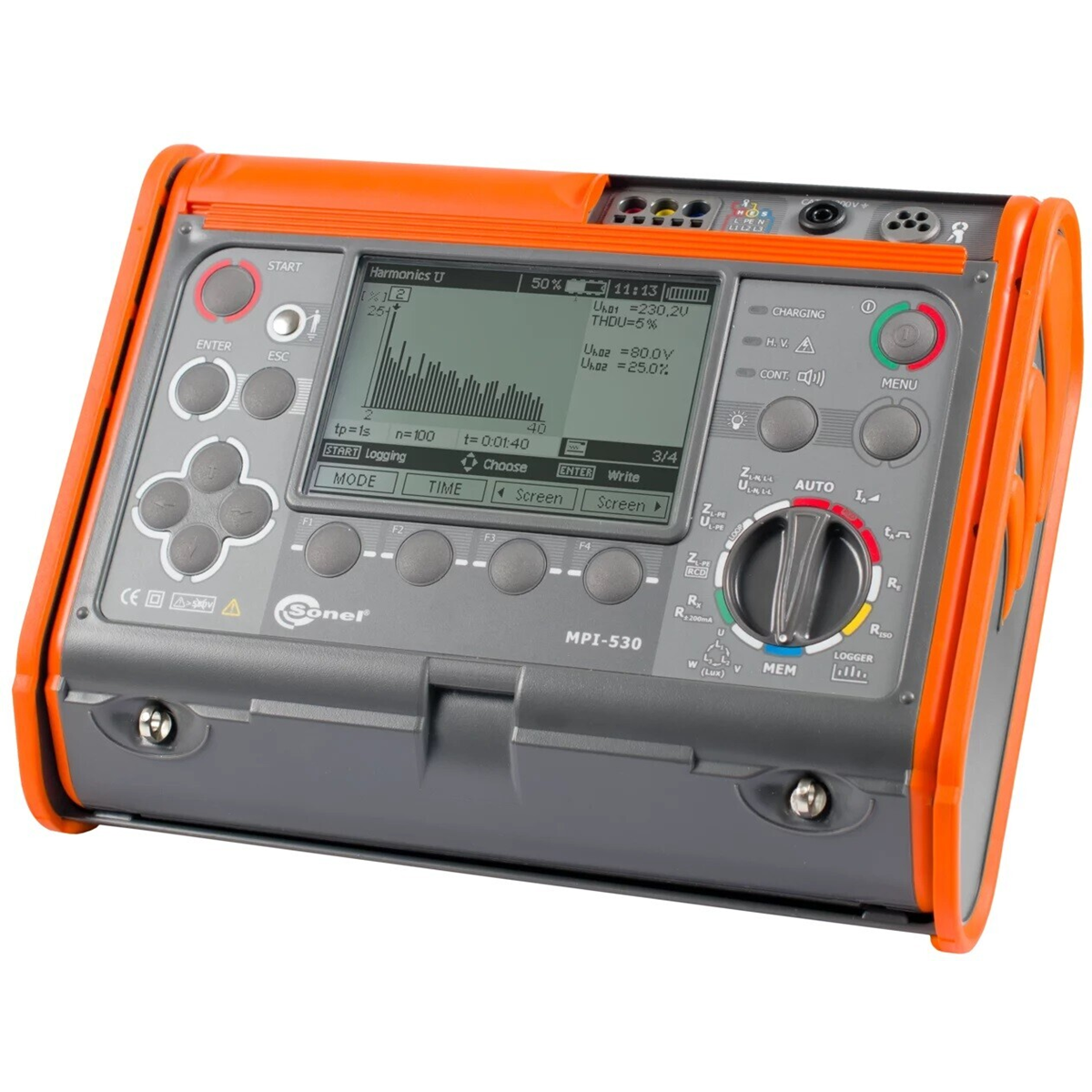

Misuratore di parametri multifunzionale in l'installazione Sonel MPI-530viene utilizzato per la misurazione precisa dei parametri negli impianti elettrici. Il dispositivo è stato costruito in conformità con i requisiti della norma PN-EN 61557. Esso consente di eseguire tutte le misurazioni relative alla protezione contro scossa elettrica descritta nello standard PN -HD 60364-6.

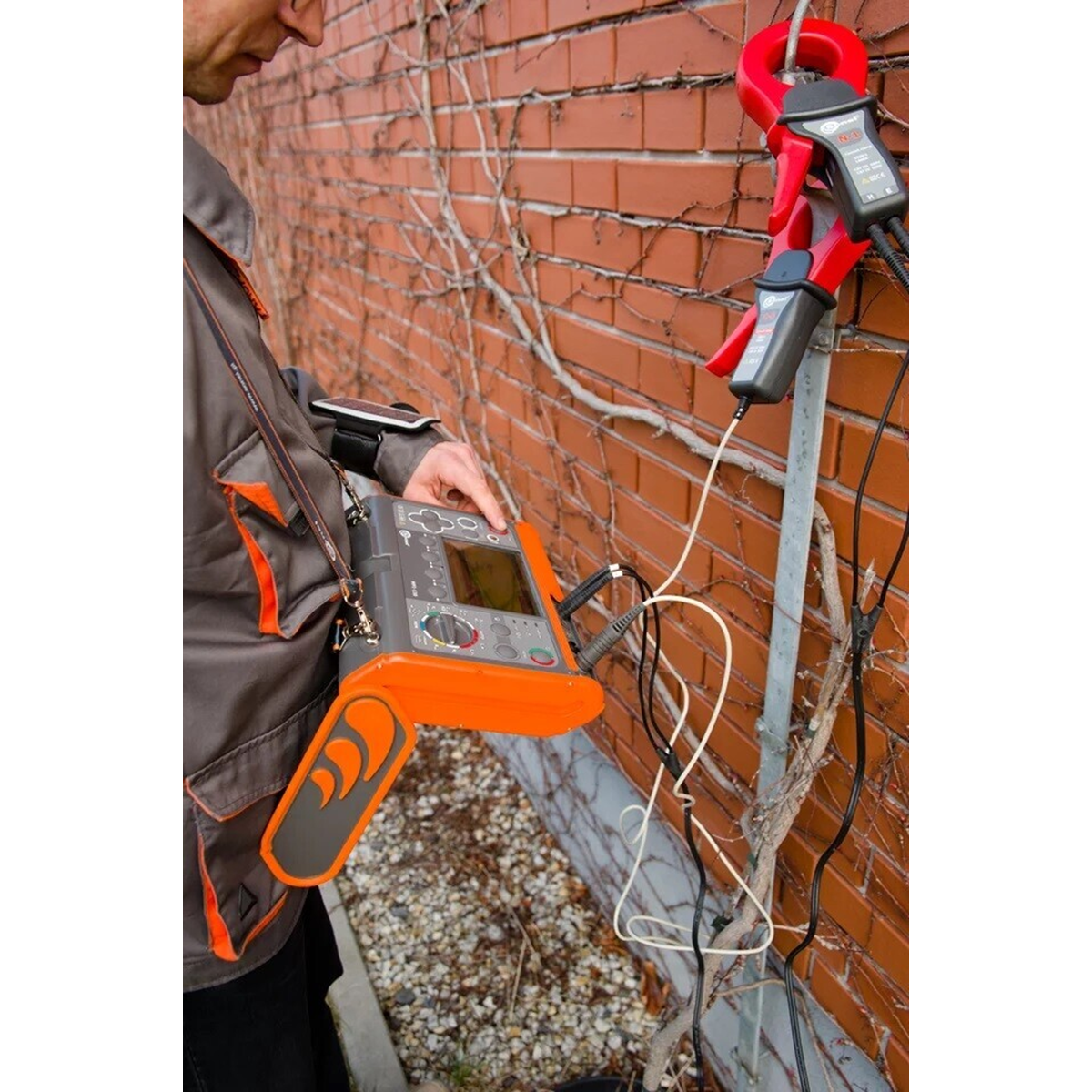

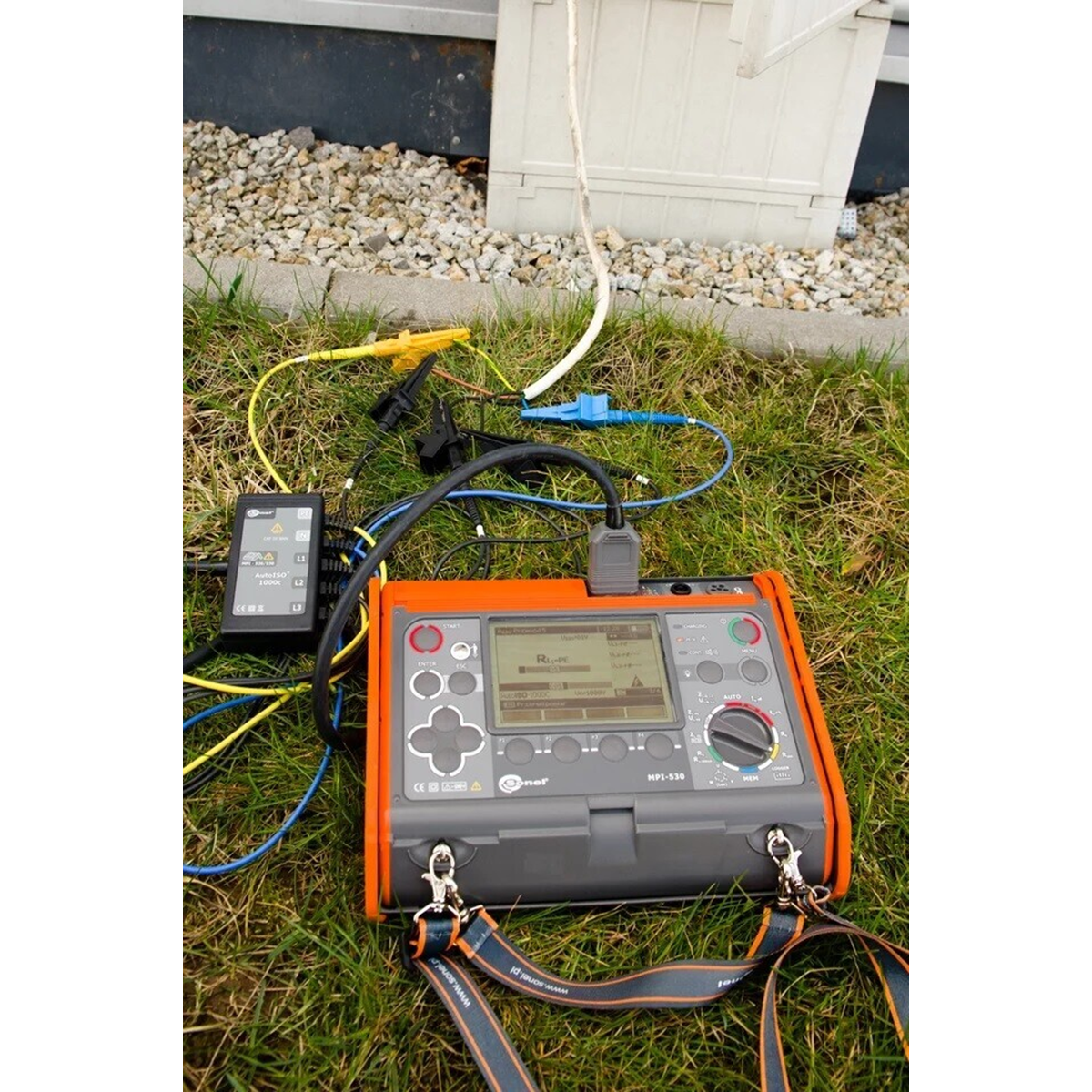

Il misuratore specializzato Sonel MPI-530 si distingue per le estese funzioni di misurazione della messa a terra: metodi di pinza aggiuntivi e resistività del terreno. Utilizzando l'adattatore opzionale AuroISO-1000C è anche possibile misurare automaticamente la resistenza di isolamento nelle prese e per cavi a 3, 4 e 5 fili.

Con il misuratore Sonel MPI-530 è anche possibile eseguire un test di intensità luminosa. Ciò richiede una sonda esterna aggiuntiva. Il dispositivo consente la registrazione e l'analisi dei parametri di rete, comprese le armoniche fino alla 40a. Un altro vantaggio del misuratore è l'alloggiamento durevole con classe di resistenza IP54, che protegge il dispositivo da danni meccanici, polvere o schizzi.

Caratteristiche

Il misuratore è caratterizzato da ampie possibilità nel campo della funzionalità. Combina le capacità di misurazione di diversi dispositivi, garantendo anche una buona precisione.

• Il dispositivo MPI-530 può essere utilizzato per eseguire tutte le misurazioni di collaudo di impianti elettrici in conformità con normative applicabili:
  • impedenza dell'anello di guasto (anche nei circuiti con differenziali),
  • parametri RCD,
  • resistenza di isolamento,
  • resistenza di terra ( 4 metodi di misurazione + misurazione della resistività del terreno),
  • continuità dei collegamenti di protezione ed equalizzazione,
  • intensità luminosa,
  • test della sequenza di fase,
  li>
  • test del senso di rotazione del motore.
• Il dispositivo MPI-530è in grado di registrare 50/60 parametri di qualità dell'elettricità. Hz :
  • Tensione L1 – valori medi nell'intervallo fino a 500 V,
  • corrente L1 – valori medi, misurazione della corrente nell'intervallo fino a 3 kA (a seconda delle pinze amperometriche utilizzate),
  • frequenza nell'intervallo 40 Hz 70 Hz,
  • potenza attiva (P), potenza reattiva (Q), potenza apparente (S),
  • fattore di potenza (PF), cosphi;,
  • armoniche (fino alla 40a in tensione e corrente),
  • fattore di distorsione armonica THD per corrente e tensione

< strong> Controllo della sicurezza dell'installazione

Con il dispositivo è possibileispezionare gli impianti elettrici domestici e industrialiin termini di sicurezza. Le misurazioni possono essere facilmente automatizzate:

• testando l'interruttore differenziale in modalità Auto,
• utilizzando l'adattatore tipo WS per testare l'installazione attraverso una presa standard da 230 V .
• utilizzando l'adattatore AutoISO-1000C per testare la resistenza di isolamento di cavi a 3, 4 e 5 fili.

Struttura della memoria

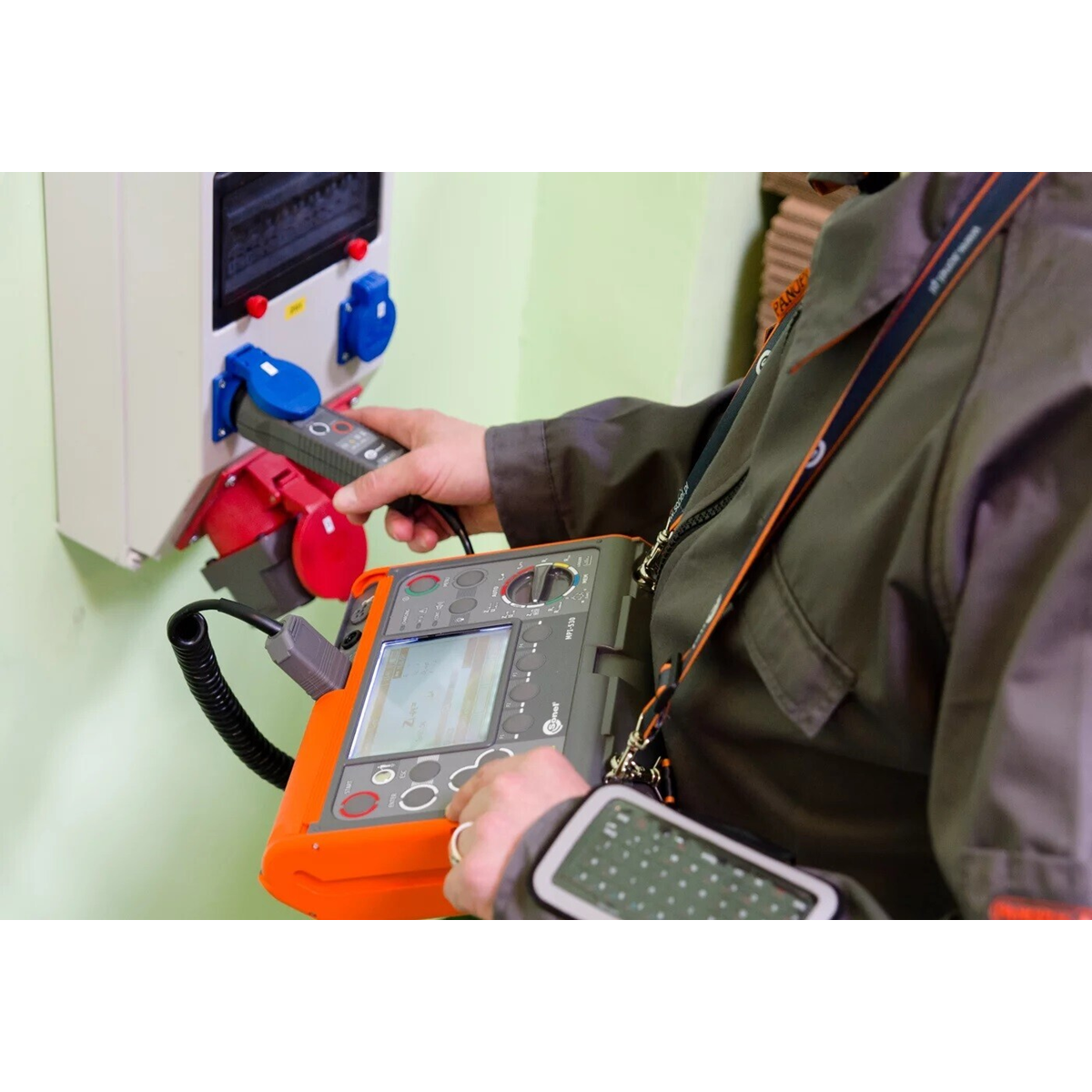

La struttura della memoria ha la forma di un albero. Permette di registrare diverse decine di migliaia di risultati nel sistema CLIENTE-OGGETTO-LOCALE-PUNTO DI MISURA, il che aiuta a creare successivamente un protocollo trasparente. Questa struttura può essere preparata nel contatore prima di iniziare il lavoro. L'inserimento dei dati nel dispositivo è facilitato dalla tastiera QWERTY che si collega tramite Bluetooth.

Sistema di guida integrato

Il dispositivo dispone di guida integrata schermate con diagrammi di misurazione. Grazie a questo, potrai verificare in modo semplice e veloce come collegare un determinato sistema a seconda del tipo di misurazione che si sta effettuando.

Maggiore resistenza alle condizioni ambientali

Il misuratore MPI-530 funzionerà bene in condizioni ambientali difficili. La protezione contro l'ingresso di polvere e acqua è fornita da un involucro unico con un livello di tenuta IP54. È resistente ai danni meccanici e il design speciale consente di proteggere facilmente il display spostando il coperchio del misuratore. Oltre a proteggere dai danni, consente anche di trasportare e utilizzare comodamente il dispositivo in varie posizioni.

Comunicazione e software

< p>È possibile trasferire la misurazione dati a un computer tramite la porta USB o la comunicazione wireless Bluetooth. Per generare un rapporto sui test nel campo della protezione anti-shock, utilizzare il programma Sonel Pomiary Elektryczne. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa sono forniti da Sonel Reader.



< thead > < tr> < td>±5% IΔn < /tr> < td>  < td >0,12 Ω…400 Ω secondo IEC 61557-4 < /tr>

Funzioni di misurazione	Intervallo di misurazione	Intervallo di visualizzazione	Risoluzione	Precisione
Impedenza del circuito di guasto			;
Loop di cortocircuito ZL-PE, ZL-N, ZL-L	0,13 Ω … 1999.9 Ω secondo IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(5% v.m. + 0, 03 Ω )
Loop di cortocircuito ZL-PE in modalità RCD	da 0,50 Ω…1999 Ω secondo IEC 61557	0.00 Ω…1999 Ω	da 0.01 Ω	da ±(6% v.m. + 5 cifre )
Misurazioni dei parametri degli interruttori differenziali			;
Prova di intervento differenziale e misura del tempo di attivazione tA corrente di prova 0,5 IΔn, 1 IΔ n, 2 IΔn , 5 IΔn
DMC di tipo generale e di breve durata
• Rete TN/TT	0 ms—300 ms	0 ms—300 ms	1 ms	±(2% m.v. + 2 cifre)
RCD selettivo	0 ms…500 ms	0 ms…500 ms	1 ms	±(2% m.v. + 2 cifre)
Misura della corrente di attivazione dell'interruttore differenziale Corrente di misura IA 0,2 IΔn…2, 0 IΔn
per corrente differenziale sinusoidale (tipo AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	da 0,1 mA
per corrente differenziale unidirezionale e unidirezionale con polarizzazione CC 6 mA (tipo A)	3,5 mA…700 mA	3,5 mA…700 mA	da 0,1 mA	±10% IΔn
per corrente differenziale CC (tipo B)	2,0 mA…1000 mA	2,0 mA…1000 mA	da 0,1 mA	±10% IΔn
Resistenza del terreno		;
Metodo a 3 e 4 fili	da 0,50 &Omega ;…1.99 kΩ secondo IEC 61557-5	0,00 Ω…1,99 kΩ	da 0,01 Ω	da ±(2% m.m. + 3 cifre)
Metodo a 3 fili + morsetti	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	da 0,01 Ω	±(8% v.m. + 4 cifre)
Metodo a 2 morsetti	0.00 Ω…99.9 kΩ	0.00 Ω…99.9 kΩ< /td>	da 0.01 Ω	da ±(10% m.v. + 4 cifre)
resistività del suolo	0,0 Ωm…99,9 kΩm	0.0 Ωm…99.9 kΩm	da 0.1 Ωm	Dipende dalla precisione di misura RE
< strong>Resistenza di isolamento
Tensione di misura 50 V	50 kΩ…250 MΩ secondo IEC 61557-2	0 kΩ…250 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre) < /td>
Tensione di misura 100 V	100 kΩ…500 MΩ secondo la norma IEC 61557-2	0 kΩ…500 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre) < /td>
Tensione di misura 250 V	250 kΩ…999 MΩ secondo IEC 61557-2	0 kΩ…999 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre) < /td>
Tensione di misura 500 V	500 kΩ…2.00 GΩ secondo la norma IEC 61557-2	0 kΩ…2.00 GΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre )
Tensione di misura 1000 V	1000 kΩ…9.99 GΩ secondo la norma IEC 61557-2	0 kΩ…9,99 GΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre )
Resistenza di conduttori e conduttori di protezione
Misura della continuità dei collegamenti di protezione ed equalizzazione con una corrente di ±200 mA	0.00 Ω…400 Ω	da 0.01 Ω	±(2% v.m. + 3 digit)< /td>
Misura della resistenza con bassa corrente	0,0 Ω…1999 Ω	0,0 Ω&hellip ;1999 Ω	da 0,1 Ω	±(3% v.m. + 3 cifre)
Intensità luminosa< /td>
Misurazione in lux (lx)	0 lx…399,9 klx	0 lx…399,9 klx	da 0,001 lx	da ±( 2% m.v. + 5 cifre)
Misura in piedi candela (fc)	0 fc…39 ,99 kfc	0 fc…39,99 kfc	da 0,001 fc	da ±(2% m.v. + 5 cifre)
Fase indicazione della sequenza	tensione positiva, negativa, UL-L: 95 V...500 V (45 Hz...65 Hz)



< p>Registratore monofase

Il dispositivo è progettato per funzionare in reti:

• con frequenza nominale di 50/60 Hz
< li>con tensioni nominali: 110/190 V , 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

Sistemi di rete supportati:

• monofase

< td>Tensione < td>

Parametro	Portata di misurazione	Massima risoluzione	Precisione
Tensione alternata (TRMS)	0,0 …500 V	0,1 V	da ±(2% m.v. + 2 cifre)
Corrente alternata (TRMS)	a seconda della pinza*	0,1 mA	da ±(5% v.m. + 3 cifre) (l'errore non include l'errore di pinza)
Frequenza	45,0…65,0 Hz	0,1 Hz	±(0,1% v.m. + 1 cifra)< /td>
Potenza attiva, reattiva e apparente	0 VA…1,5 MVA, 0 W…1,5 MW, 0 var…1,5 Mvar	1 VA, 1 W, 1 var	da ±(7% m.v. + 3 cifre)
cosφ e fattore di potenza (PF)	0,00…1,00	0,01	Precisione non specificata
Armonico
0,0…500 V	0,1 V	da ±(5% m.v. + 3 cifre)
Corrente	a seconda della pinza*	uguale a True RMS AC	da ±(5% v.m. + 3 cifre) (precisione non include l'errore di bloccaggio
THD
Tensione	0,0…999,9% (relativa alla prima armonica)	0,1%	±5%
Corrente	0,0…999,9% (relativa alla prima armonica)	0,1 %	±5% (la precisione non tiene conto dell'errore di bloccaggio)

• F-1A, F Morsetti -2A, F-3A: 0…3000 A CA (10.000 Ap-p)
• Morsetti C -3: 0…1000 A CA (3600 Ap-p)
• C Pinze -6A: 0..10 A AC (36 Ap-p)



Misurazione della corrente alternata (True RMS) tramite pinze < /strong>

< td>Corrente nominale < td>40 Hz…10 kHz < td> 140 mm < td>IP67 < /tr>

	C-3	C- 6A	F-1A	F-2A	F-3A
1000 A CA	10 A CA	3000 A CA	3000 A CA	3000 A CA
Frequenza	30 Hz...10 kHz	40 Hz…10 kHz	40 Hz…10 kHz	40 Hz…10 kHz
Max. diametro del filo misurato	52 mm	20 mm	380 mm	250 mm
Precisione di base minima	≤0,3%	≤1%	1%	1%	1%
Alimentazione a batteria	-	-	-	-	-
Lunghezza cavo	2 m	2,2 m	2,5 m	2,5 m< /td>	2,5 m
Categoria di misura	III 600 V< /td>	IV 300 V	IV 600 V	IV 600 V	IV 600 V
Protezione custodia livello	IP40	IP40	IP67	IP67



Programma per la creazione di protocolli di test di sicurezza dell'installazione

L'ultima versione del popolare programma per la creazione di protocolli di misura elettrica. PE6 semplifica il processo di documentazione. Riduce il più possibile i suoi tempi. Automatizza. Tutto grazie a numerosi meccanismi, strumenti e funzioni integrati.

Caratteristiche del programma:

• conformità del protocollo stampato con il nuovo PN- Norme HD 60364-6: 2016-07, PN-HD 60364-4-41:2017-09
• collaborazione con contatori SONEL S.A.,
• struttura ad albero del documento,
• ampio database di protezioni e punti di misurazione,
• calcolo automatico dei valori richiesti,
• valutazione automatica dei risultati misurati,
• programma di misurazione,< /li>
• inserimento di foto e disegni nei protocolli,
• stampa di controlli di misura ed etichette descrittive su tabelle,
• calcolo delle misurazioni effettuate,
• stampa di fatture ,
• riempimento automatico dei protocolli con una serie di dati.

Il programma supporta la creazione di documentazione dopo i test effettuati nel campo del controllo completo dei punti di misurazione e :

• efficacia di intervento (TN-S, TN-C, TN-C-S, TT, IT),
• parametri degli interruttori differenziali,
• stato di isolamento dei circuiti ( TN-S, TN-C, TN-C-S, TT, IT),
• condizione dell'isolamento dei cavi elettrici,
• condizione dell'installazione della protezione contro i fulmini e della messa a terra,
• continuità dei cavi,
• resistenza di isolamento dei motori chiusi e aperti,
• resistenza dei contattori,
• resistenza degli interruttori,
• dispositivi trasformatore.

Requisiti hardware:

• Sistema operativo: Windows 10
< li>Risoluzione minima: 1024x768
• Risoluzione consigliata: 1920x1080
