Misuratore multifunzionale dei parametri dell'installazione elettrica
Con particolare attenzione alle misurazioni della resistenza di isolamento

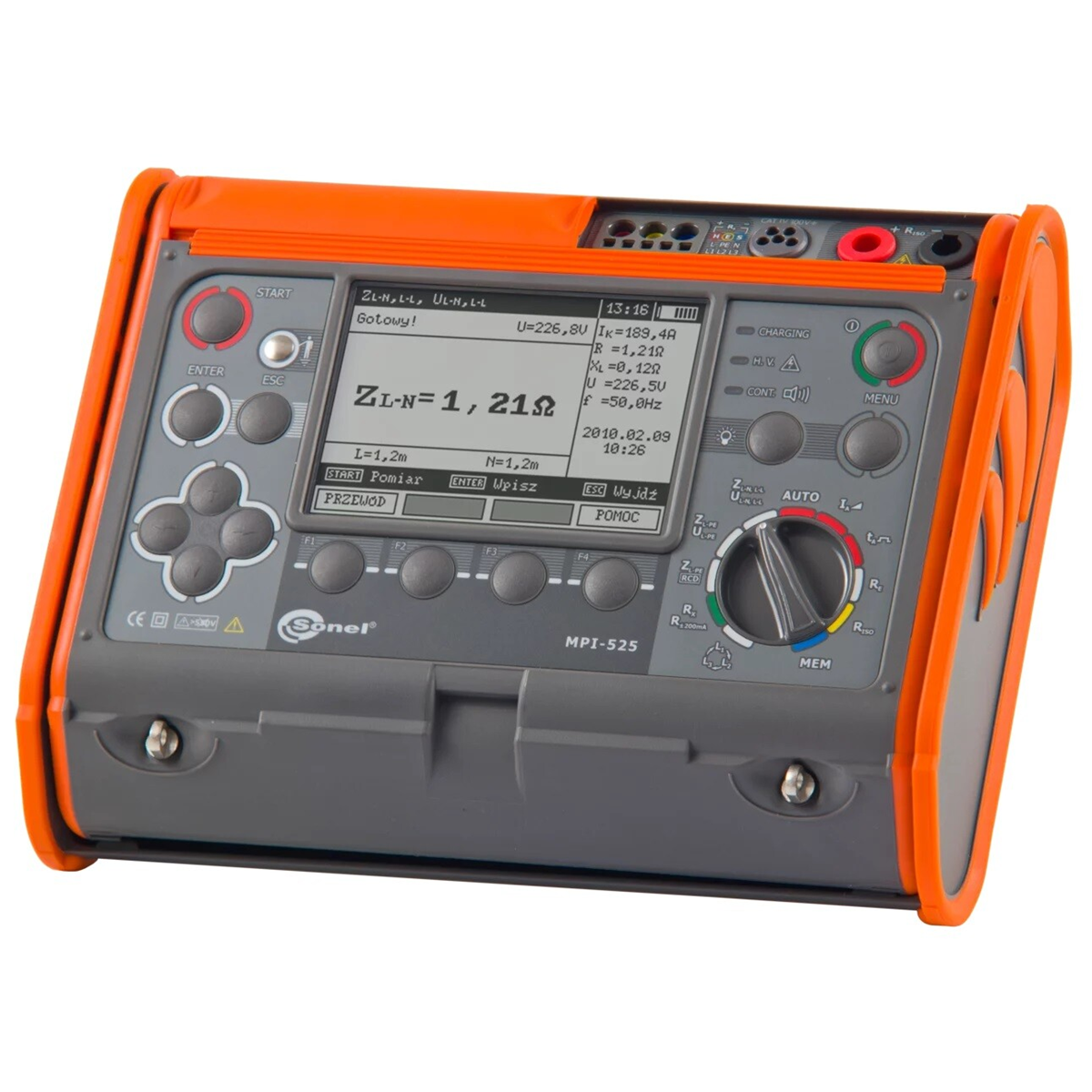

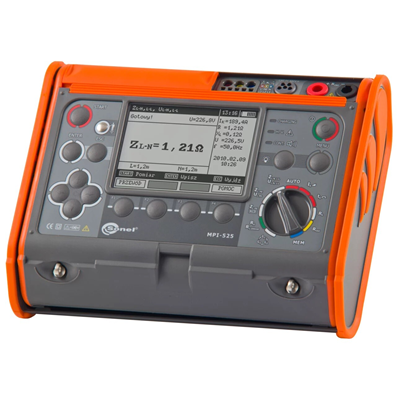

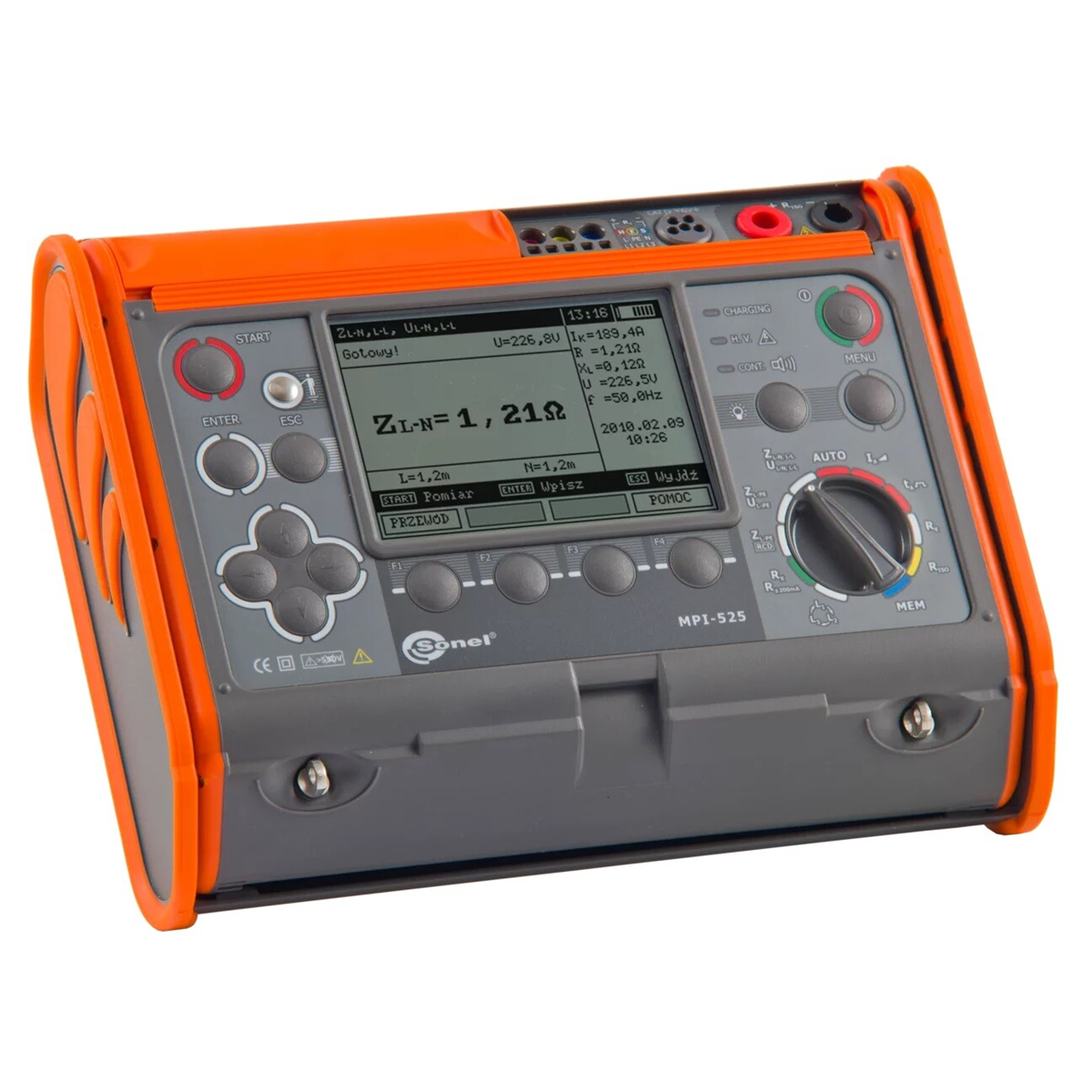

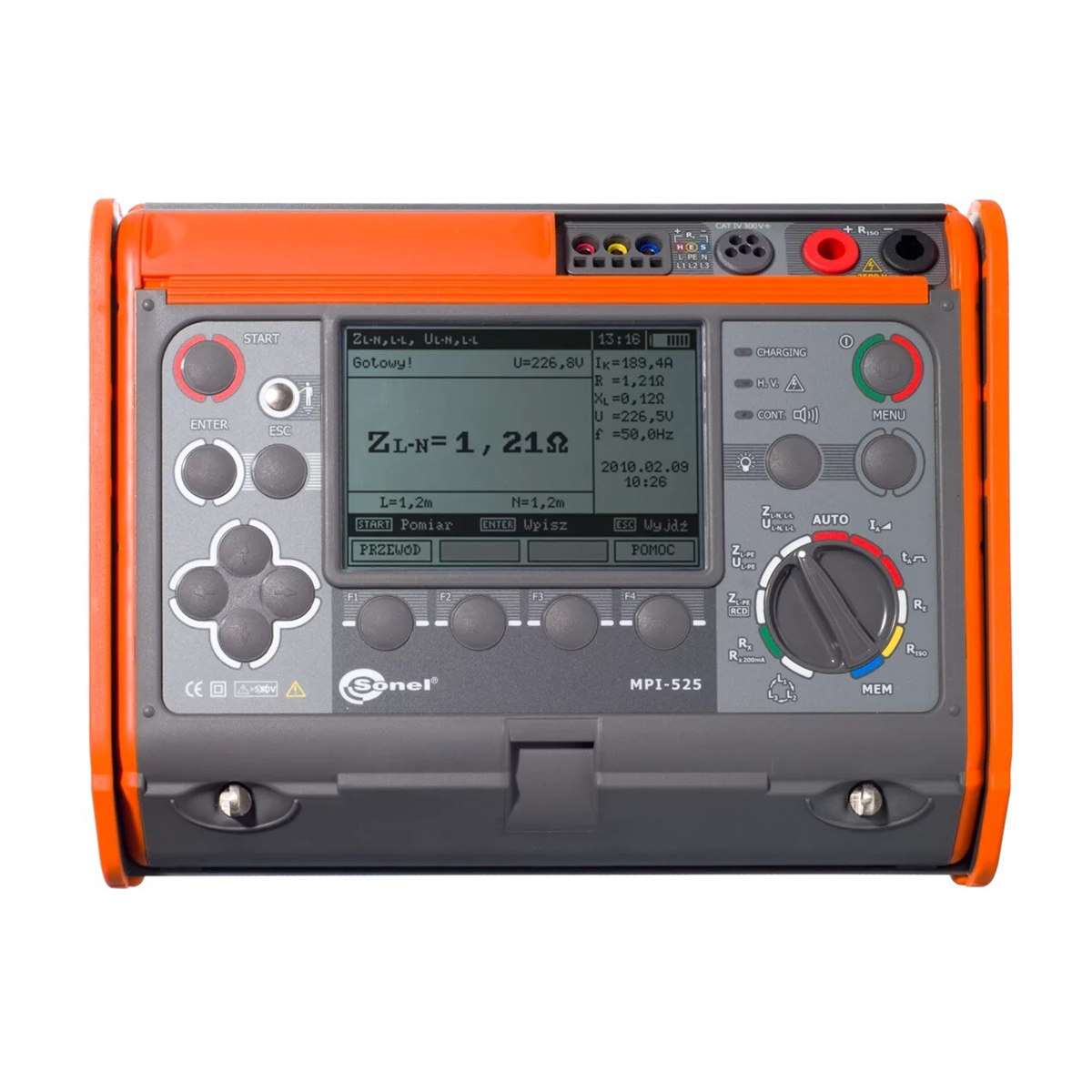

Il misuratore multifunzione di parametri negli impianti elettrici Sonel MPI-525 è un'innovazione nella sua categoria. Offre molte possibilità per misurare i parametri negli impianti elettrici, rendendolo una soluzione consigliata sia per gli installatori che per gli specialisti di misurazioni avanzate.
Essendo uno dei pochi misuratori sul mercato, Sonel MPI-525 ha la capacità di misurare la resistenza di isolamento con una tensione fino a 2500 V. Inoltre, il dispositivo consente la misurazione automatica della resistenza di isolamento di fili o cavi a 3, 4 o 5 fili utilizzando l'adattatore AutoISO-2500 opzionale.
Il misuratore MPI-525 può essere utilizzato per eseguiremisurazioni precise dell'impedenza d'anello di cortocircuito (risoluzione 0,01 Ω) in circuiti L-PE in reti con interruttori RCD. Un'altra preziosa funzione del dispositivo è la capacità di misurare il tempo di funzionamento effettivo e la corrente di funzionamento di un interruttore RCD quando l'interruttore viene azionato una volta.
Funzionalità
Il contatore è caratterizzato da ampie possibilità in termini di funzionalità. Combina le capacità di misurazione di diversi dispositivi, garantendo allo stesso tempo una precisione altrettanto buona. Il dispositivo può essere utilizzato per eseguire tutte le misurazioni di accettazione degli impianti elettrici in conformità con le normative applicabili:
- impedenza dell'anello di guasto (anche in circuiti con interruttori RCD),
- Parametri interruttore RCD
- resistenza di isolamento,

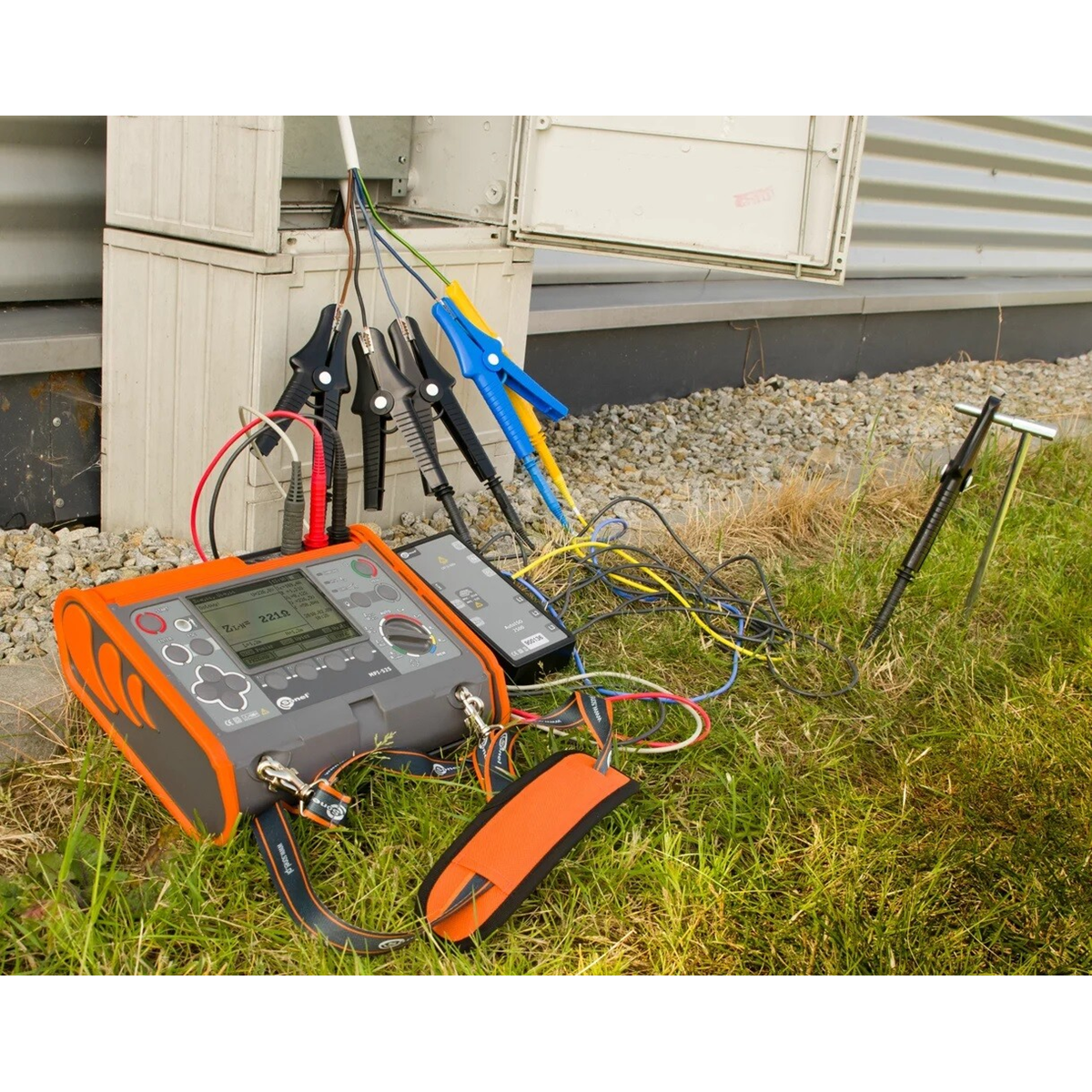

- resistenza di terra (metodo a 3 fili),
- continuità dei collegamenti di protezione ed equalizzazione
- test della sequenza di fase
Funzionalità aggiuntive

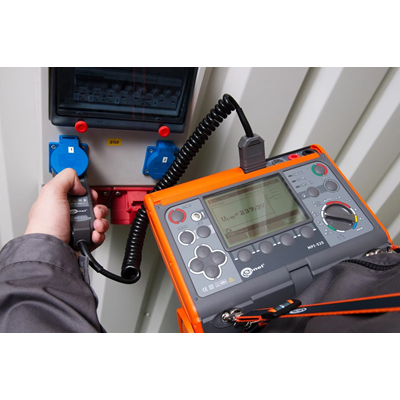

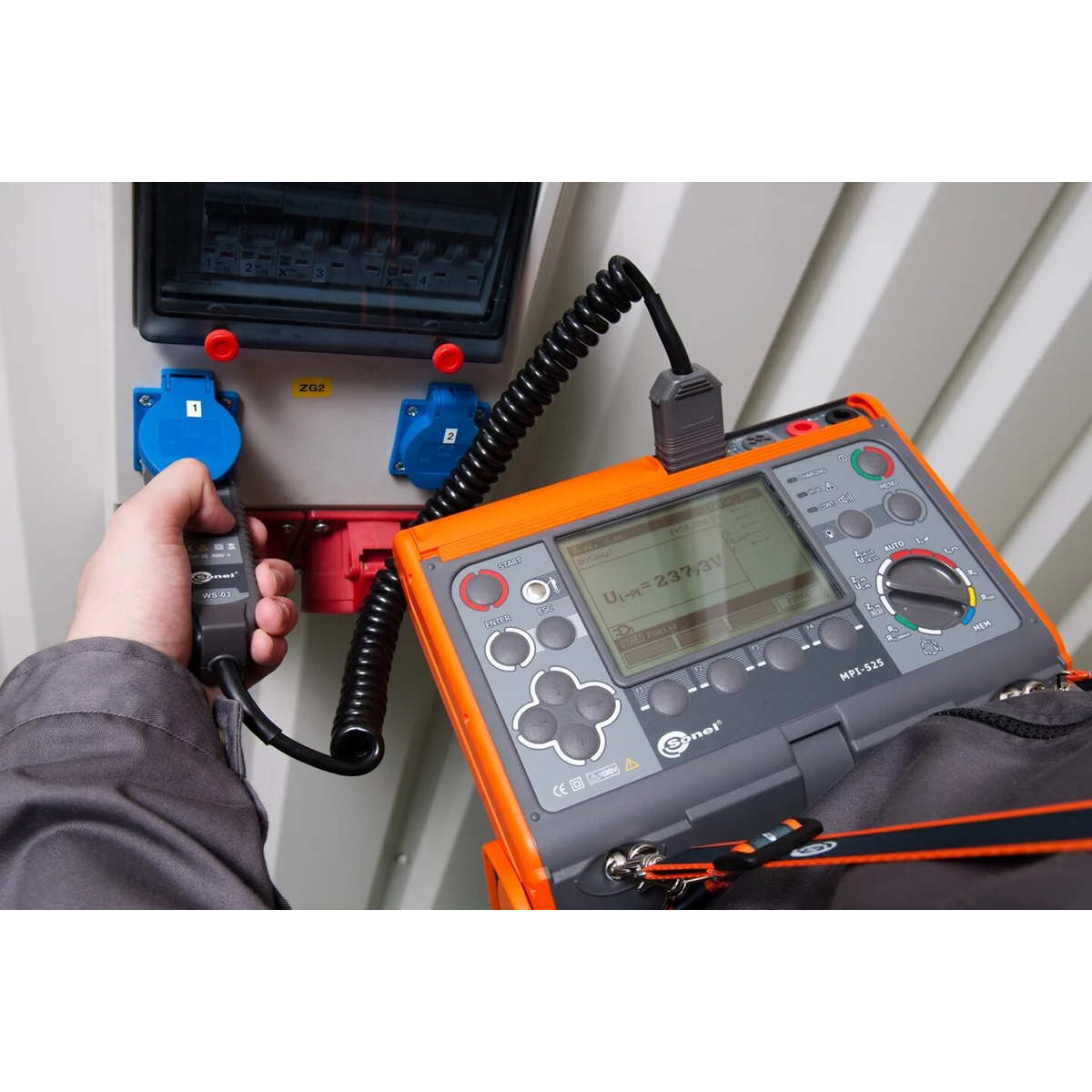

- Verifica del corretto collegamento del cavo PE mediante elettrodo tattile.
- Misura della tensione (0...500V) e della frequenza di rete.
- Risultati della memoria 990
- Trasmissione dati wireless a un computer.
Controllo dell'isolamento con tensione di 2,5 kV
Una caratteristica unica dello strumento è la capacità di misurare la resistenza di isolamentocon tensione fino a 2500 V. Inoltre, utilizzando l'adattatoreAutoISO-2500, l'utente controllerà il RISO di fili e cavi a 3 e 4 vie e 5 fili.
Il dispositivo è dotato di un cronometro integrato. È possibile impostare tre tempi per l'esecuzione e la lettura dei risultati della misurazione (nell'intervallo 1...600 s). Inoltre, calcola automaticamente due coefficienti di assorbimento.
Al fine di garantire la sicurezza dell'utente, dopo aver completato o interrotto la misurazione, il dispositivo scarica automaticamente l'oggetto testato.
Ispezione di sicurezza dell'installazione

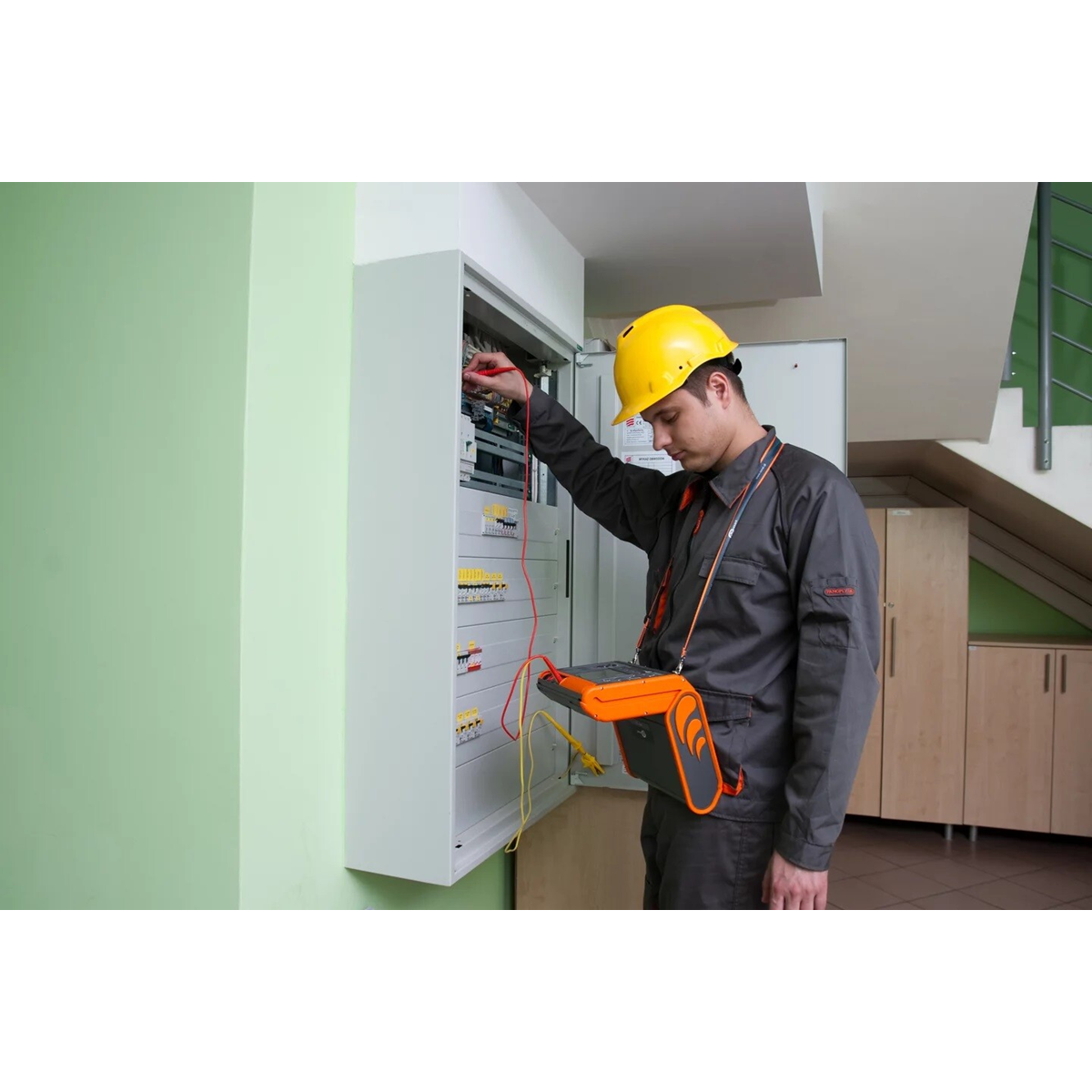

Con il dispositivo puoi controllare gli impianti elettrici domestici e industriali in termini di sicurezza. Le misurazioni possono essere automatizzate molto facilmente tramite:
- testare l'interruttore differenziale in modalità Auto
- utilizzando l'adattatore AutoISO-2500 per testare la resistenza di isolamento dei cavi a 3, 4 e 5 fili.
Maggiore resistenza alle condizioni ambientali
Lo strumento funzionerà bene in condizioni ambientali difficili. La protezione contro l'ingresso di polvere e acqua è fornita da un involucro unico con un livello di tenuta IP54. È resistente ai danni meccanici e il design speciale consente di proteggere facilmente il display spostando il coperchio del misuratore. Oltre a proteggere dai danni, consente anche di trasportare e utilizzare comodamente il dispositivo in varie posizioni.
Comunicazioni e software

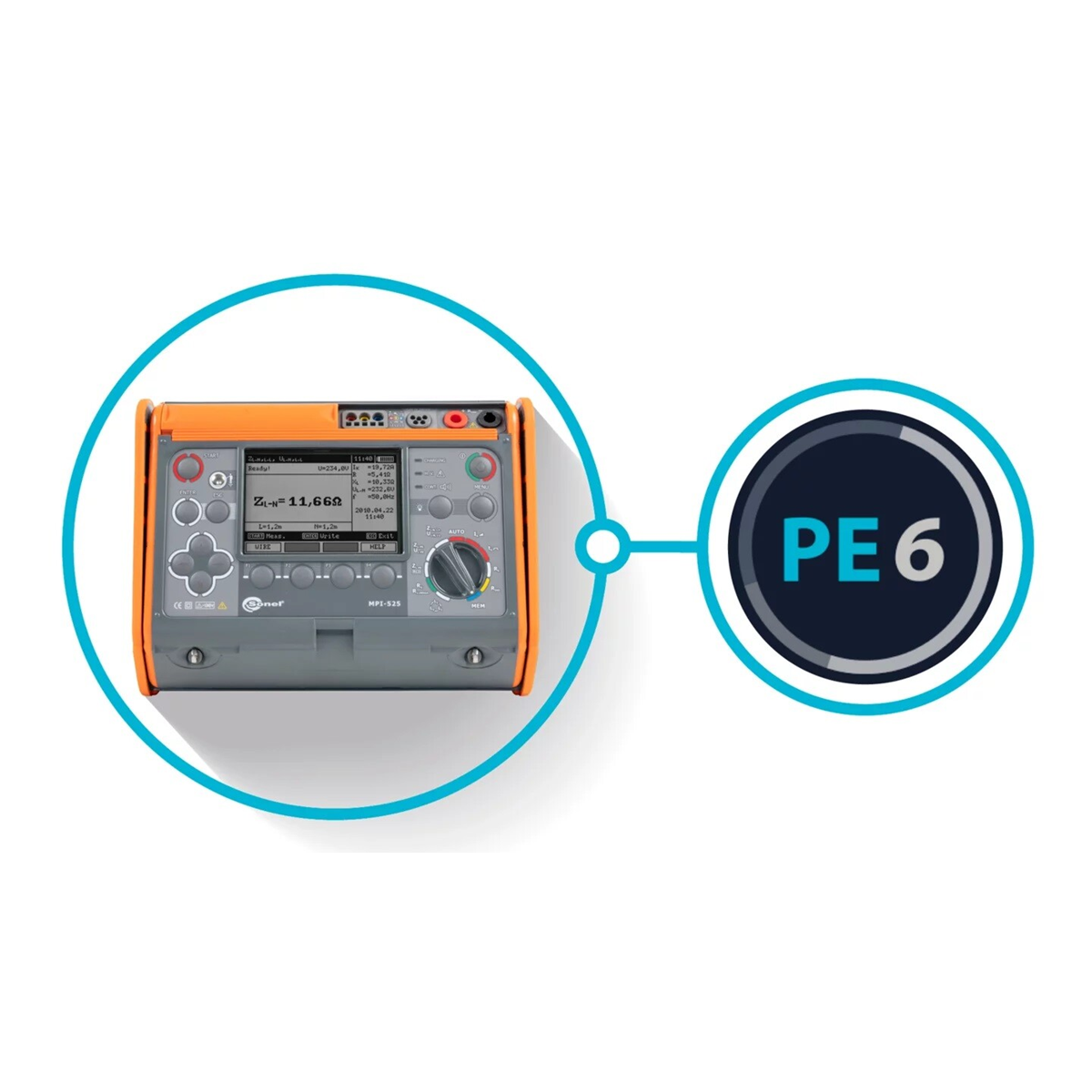

È possibile trasferire i dati di misurazione a un computer tramite la porta USB o la comunicazione wireless. Per generare un rapporto di prova nel campo della protezione contro le scosse elettriche, utilizzare il programma Sonel Electrical Measurements. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa sono forniti da Sonel Reader.
| Funzioni di misurazione | Campo di misura | Intervallo di visualizzazione | Risoluzione | Precisione |
|---|---|---|---|---|
| Impedenza del circuito di guasto | ||||
| Loop di cortocircuito ZL-PE, ZL-N, ZL-L | 0.13 Ω…1999.9 Ω secondo la norma IEC 61557 | 0.00 Ω…1999 Ω | sarà 0,01 Ω | ±(5% v.m. + 3 cifre) |
| Loop di cortocircuito ZL-PE in modalità RCD | da 0.50 Ω…1999 Ω secondo la norma IEC 61557 | 0.00 Ω…1999 Ω | sarà 0,01 Ω | da ±(6% v.m. + 5 cifre) |
| Misurazioni dei parametri degli RCD | ||||
| Prova di commutazione differenziale e misurazione del tempo di attivazione tA corrente di prova 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
| Differenti differenziali di tipo generale e di breve durata | 0 ms...300 ms | 0 ms...300 ms | 1ms | ±(2% v.m. + 2 cifre) |
| DMC selettivo | 0 ms…500 ms | 0 ms…500 ms | 1ms | ±(2% v.m. + 2 cifre) |
| Misura della corrente di attivazione dell'interruttore differenziale IA corrente di misura 0,2 IΔn…2,0 IΔn | ||||
| per corrente differenziale sinusoidale (tipo AC) | 3,0 mA…1000 mA | 3,0 mA…1000 mA | da 0,1 mA | ±5% IΔn |
| per corrente differenziale unidirezionale e unidirezionale con supporto CC da 6 mA (tipo A) | 3,5 mA…700 mA | 3,5 mA…700 mA | da 0,1 mA | ±10% IΔn |
| per corrente differenziale CC (tipo B) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | da 0,1 mA | ±10% IΔn |
| Resistenza del terreno | ||||
| Metodo a 3 fili | da 0,5 Ω…1,99 kΩ secondo la norma IEC 61557-5 | 0,00 Ω…1,99 kΩ | da 0.01 Ω | da ±(2% v.m. + 3 cifre) |
| Resistenza di isolamento | ||||
| Tensione di misurazione 50 V | 50 kΩ…250 MΩ secondo la norma IEC 61557-2 | 0 kΩ…250 MΩ | da 1 kΩ | ±(3% v.m. + 8 cifre) |
| Tensione di misurazione 100 V | 100 kΩ…500 MΩ secondo la norma IEC 61557-2 | 0 kΩ…500 MΩ | da 1 kΩ | ±(3% v.m. + 8 cifre) |
| Tensione di misurazione 250 V | 250 kΩ…999 MΩ secondo la norma IEC 61557-2 | 0 kΩ…999 MΩ | da 1 kΩ | ±(3% v.m. + 8 cifre) |
| Tensione di misurazione 500 V | 500 kΩ…2.00 GΩ secondo la norma IEC 61557-2 | 0 kΩ…2.00 GΩ | da 1 kΩ | da ±(3% v.m. + 8 cifre) |
| Tensione di misurazione 1000 V | 1000 kΩ…3.00 GΩ secondo la norma IEC 61557-2 | 0 kΩ…3.00 GΩ | da 1 kΩ | da ±(3% v.m. + 8 cifre) |
| Tensione di misurazione 2500 V | 2,50 MΩ…9,99 GΩ secondo la norma IEC 61557-2 | 0 kΩ…9,99 GΩ | da 1 kΩ | da ±(3% v.m. + 8 cifre) |
| Resistenza di conduttori e conduttori di protezione | ||||
| Misura della continuità dei collegamenti di protezione ed equalizzazione con una corrente di +200 mA | 0,12 Ω…400 Ω secondo la norma IEC 61557-4 | 0.00 Ω…400 Ω | da 0.01 Ω | ±(2% v.m. + 3 cifre) |
| Misurazione della resistenza con bassa corrente | 0.0 Ω…1999 Ω | 0.0 Ω…1999 Ω | da 0.1 Ω | ±(3% v.m. + 3 cifre) |
| Indicazione della sequenza di fase | Tensione coerente, opposta, UL-L: 95 V…500 V (45 Hz…65 Hz) |
