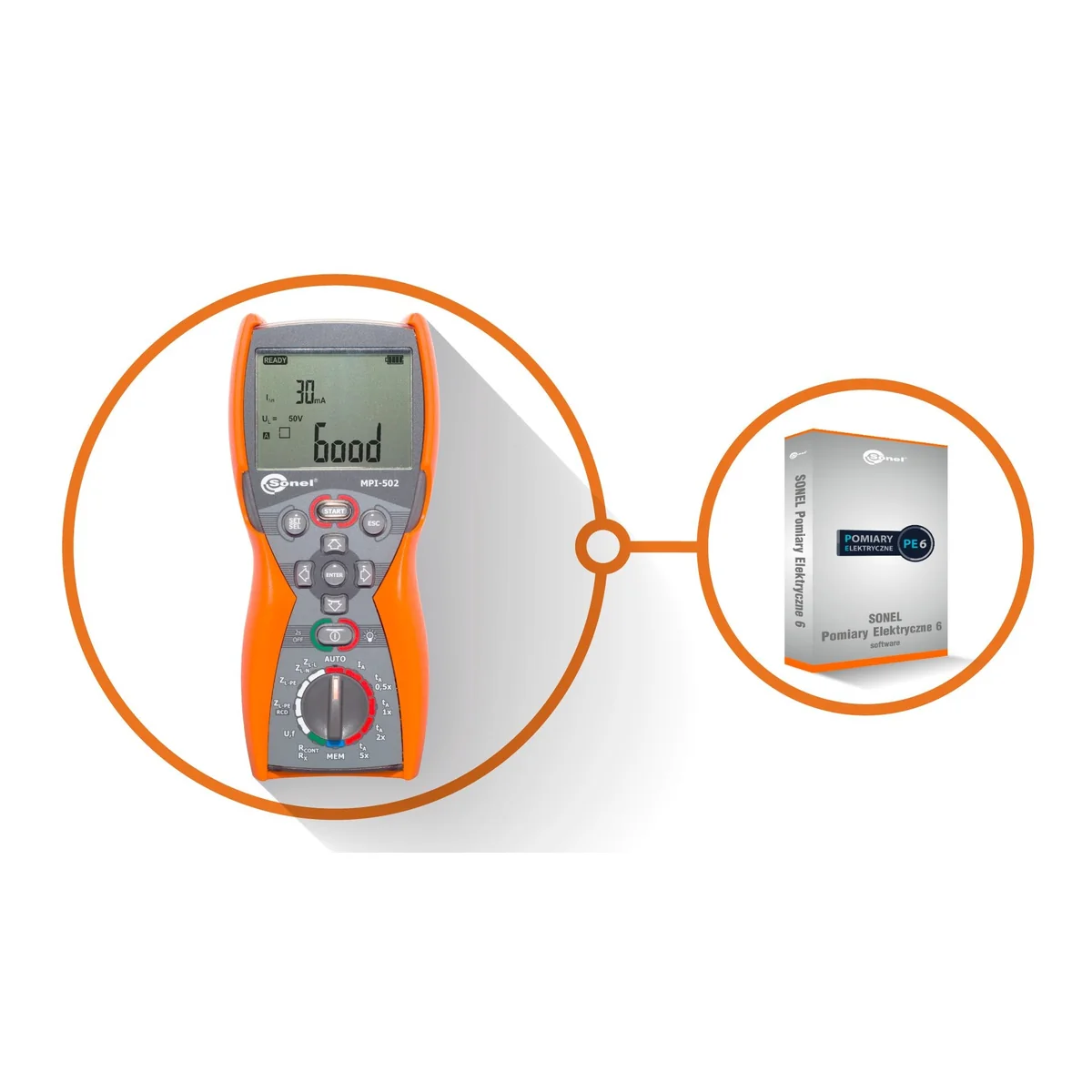

Misuratore multifunzionale MPI-502 + licenza per il programma SONEL PE6 WMPLMPI502SPE6
Indeks lokalny:
NPP041SONE
Numer katalogowy:
WMPLMPI502SPE6
Kod EAN:
5907624030534
Producent:
SONEL
Modello: MPI-502 | PE6
Cena:
3 813,00 zł
lordo / szt.
(w tym VAT 23%)
Dodaj do zapytania ofertowego
Drukuj
Zapytaj o produkt
Opis produktu
Misuratore multifunzionale dei parametri dell'installazione elettrica
Misurazioni professionali rese semplici
Misuratore di parametri multifunzionale Sonel MPI-502 negli impianti elettrici è un misuratore di parametri compatto negli impianti elettrici, dotato di una serie di funzioni pratiche. Il modello MPI-502 è il successore del contatore Sonel MIE-500, popolare e apprezzato tra i professionisti, che veniva utilizzato principalmente per misurare impianti protetti da interruttori automatici di sovracorrente e corrente differenziale in vari tipi di reti.
Il misuratore Sonel MPI-502 è uno dei più piccoli dispositivi di misurazione multifunzionali sul mercato. Nonostante le sue dimensioni compatte, il dispositivo offre un'ampia gamma di funzioni e si distingue inoltre per la forma ergonomica e l'alloggiamento molto resistente. Un altro vantaggio del dispositivo degno di nota è il suo funzionamento estremamente semplice che, combinato con un display chiaro e retroilluminato, garantisce un elevato comfort di utilizzo.
Il misuratore professionale Sonel MPI-502 può essere acquistato come dispositivo singolo, ma è disponibile anche nei set Sonel WME-5 e Sonel WME-6, funzionali e facili da trasportare, creati per le esigenze di installatori e misuratori. Un set con un'attrezzatura completa è una soluzione economica indirizzata agli utenti che eseguono vari tipi di misurazioni e desiderano prepararsi al lavoro in modo completo.
Funzionalità
- Misura dei parametri nel circuito di cortocircuito
- Misura dell'impedenza dell'anello di cortocircuito in reti con tensioni nominali: 220/380V, 230/400V, 240/415V con frequenze 45...65Hz, range di tensione di lavoro: 180...460 V
- Indicazioni sulla resistenza dell'anello di cortocircuito R e sulla reattanza dell'anello di cortocircuito X
- Misura dell'impedenza dell'anello di cortocircuito con una corrente di 15 mA senza intervento dell'interruttore differenziale
- Corrente di misurazione massima: 7,6 A (a 230 V), 13,3 A (a 400 V)
- Test degli interruttori differenziali CA di tipo A
- Misura di interruttori differenziali istantanei, ritardati e selettivi con correnti differenziali nominali di 10, 15, 30, 100, 300, 500 mA
- Misura della corrente di sgancio IA e del tempo di attivazione tA per le correnti 0,5IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Misurazione RE e UB senza attivare l'RCD
- Funzione AUTO estesa di misura RCD, con possibilità di misura ZL-PE a bassa corrente
- Misura di IA e tA con l'intervento di un differenziale
- Misura della resistenza dei collegamenti di protezione ed equalizzazione
- Misura della continuità dei collegamenti di protezione con una corrente di ±200 mA secondo la norma PN-EN 61557-4
- Autocalibrazione dei cavi di misura - possibilità di utilizzare qualsiasi cavo
- Misura della resistenza a bassa corrente con segnalazione sonora
Funzionalità aggiuntive
- Verifica del corretto collegamento del cavo PE mediante elettrodo tattile.
- Misura della tensione (0...500V) e della frequenza di rete.
- Risultati della memoria 990
- Trasmissione dati wireless a un computer.
- Pulsanti illuminati.
Semplicità ad un prezzo
MPI-502 pone l'accento sull'ergonomia e sulla massima semplificazione del lavoro dell'utente. La funzione viene selezionata tramite un interruttore rotante. Ulteriori parametri vengono impostati utilizzando i pulsanti situati sulla parte anteriore dell'alloggiamento. Le impostazioni vengono ricordate dal dispositivo anche se la batteria è completamente scarica.
Tutti i pulsanti sono retroilluminati, così come il display a segmenti, che facilita notevolmente il funzionamento in condizioni di scarsa illuminazione. L'ampia memoria elimina la necessità di prendere appunti durante le misurazioni.
Ispezione di sicurezza dell'installazione
Con il dispositivo puoi controllare gli impianti elettrici domestici e industriali in termini di sicurezza. Le misurazioni possono essere automatizzate molto facilmente tramite:
- testare l'interruttore differenziale in modalità Auto
- utilizzando l'adattatore tipo WS per testare l'installazione tramite una presa standard da 230 V.
Maggiore resistenza alle condizioni ambientali
Lo strumento funzionerà bene in condizioni ambientali difficili. La protezione contro l'ingresso di polvere e acqua è fornita da un involucro con grado di tenuta IP67.
Comunicazioni e software
I dati di misurazione possono essere trasferiti a un computer utilizzando la comunicazione wireless Bluetooth. Per generare un rapporto sui test nel campo della protezione anti-shock, utilizzare il programma Sonel Pomiary Elektryczne. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa sono forniti da Sonel Reader.
| Funzioni di misurazione | Campo di misura | Intervallo di visualizzazione | Risoluzione | Precisione |
|---|---|---|---|---|
| Impedenza del circuito di guasto | ||||
| Loop di cortocircuito ZL-PE, ZL-N, ZL-L | 0.13 Ω…1999 Ω secondo la norma IEC 61557 | 0.00 Ω…1999 Ω | da 0.01 Ω | ±(5% v.m. + 3 cifre) |
| Loop di cortocircuito ZL-PE in modalità RCD | da 0.5 Ω…1999 Ω secondo IEC 61557 | 0.00 Ω…1999 Ω | da 0.01 Ω | da ±(6% v.m. + 5 cifre) |
| Misurazioni dei parametri degli RCD | ||||
| Prova di commutazione differenziale e misurazione del tempo di attivazione tA corrente di prova 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
| Differenti differenziali di tipo generale e di breve durata | 0 ms...300 ms | 0 ms...300 ms | 1 ms | ±(2% v.m. + 2 cifre) |
| DMC selettivo | 0 ms…500 ms | 0 ms…500 ms | 1 ms | ±(2% v.m. + 2 cifre) |
| Misura della corrente di attivazione dell'interruttore differenziale IA corrente di misura 0,3 IΔn…2,0 IΔn | ||||
| per corrente differenziale sinusoidale (tipo AC) | 3,0 mA…500 mA | 3,0 mA…500 mA | da 0,1 mA | ±5% IΔn |
| per corrente differenziale unidirezionale e unidirezionale con supporto CC da 6 mA (tipo A) | 4,0 mA…420 mA | 4,0 mA…420 mA | da 0,1 mA | ±10% IΔn |
| Resistenza di conduttori e conduttori di protezione | ||||
| Misura della continuità dei collegamenti di protezione ed equalizzazione con una corrente di +200 mA | 0,12 Ω…400 Ω secondo la norma IEC 61557-4 | 0.00 Ω…400 Ω | da 0.01 Ω | ±(2% v.m. + 3 cifre) |
| Misurazione della resistenza con bassa corrente | 0.0 Ω…1999 Ω | 0.0 Ω…1999 Ω | da 0.1 Ω | ±(3% v.m. + 3 cifre) |
