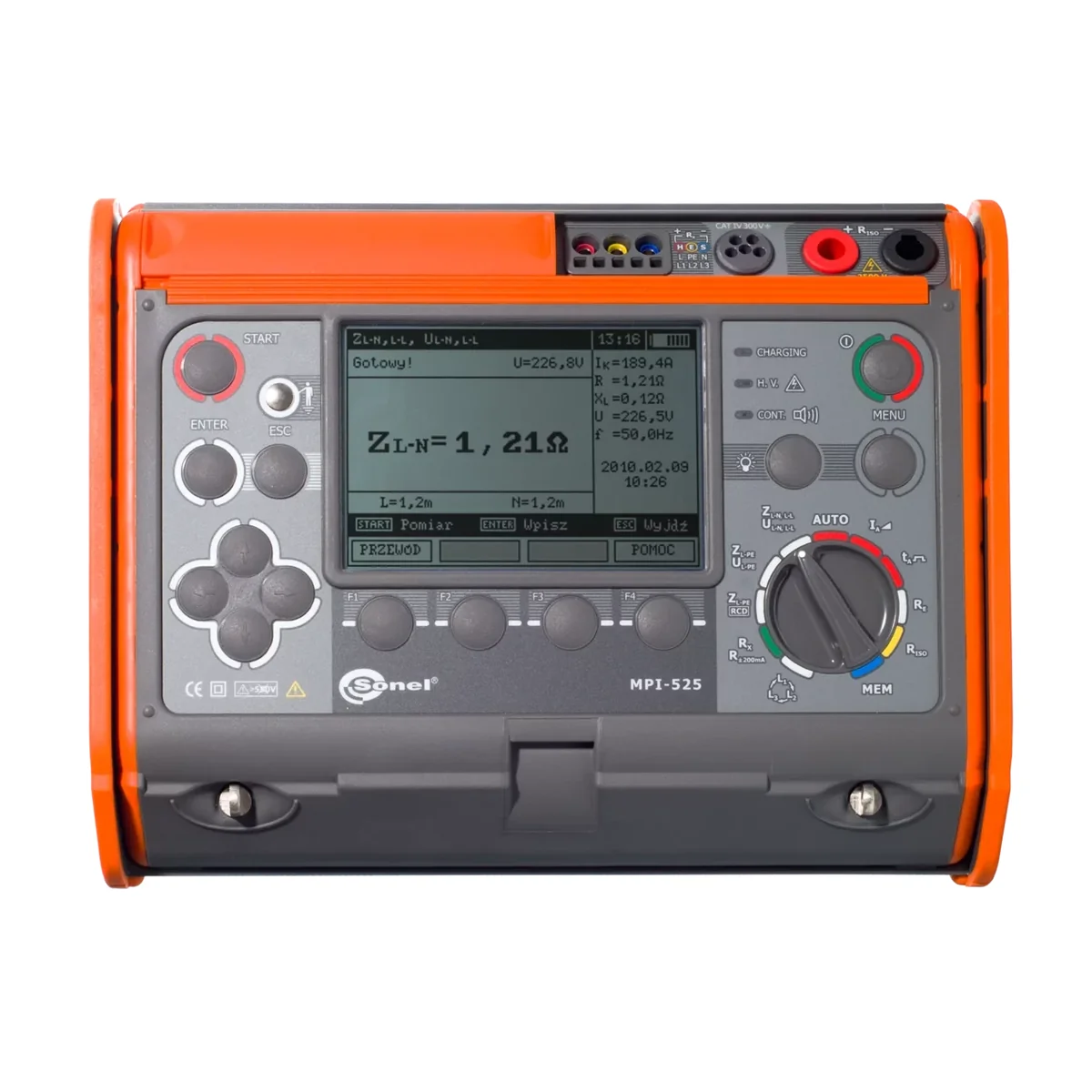

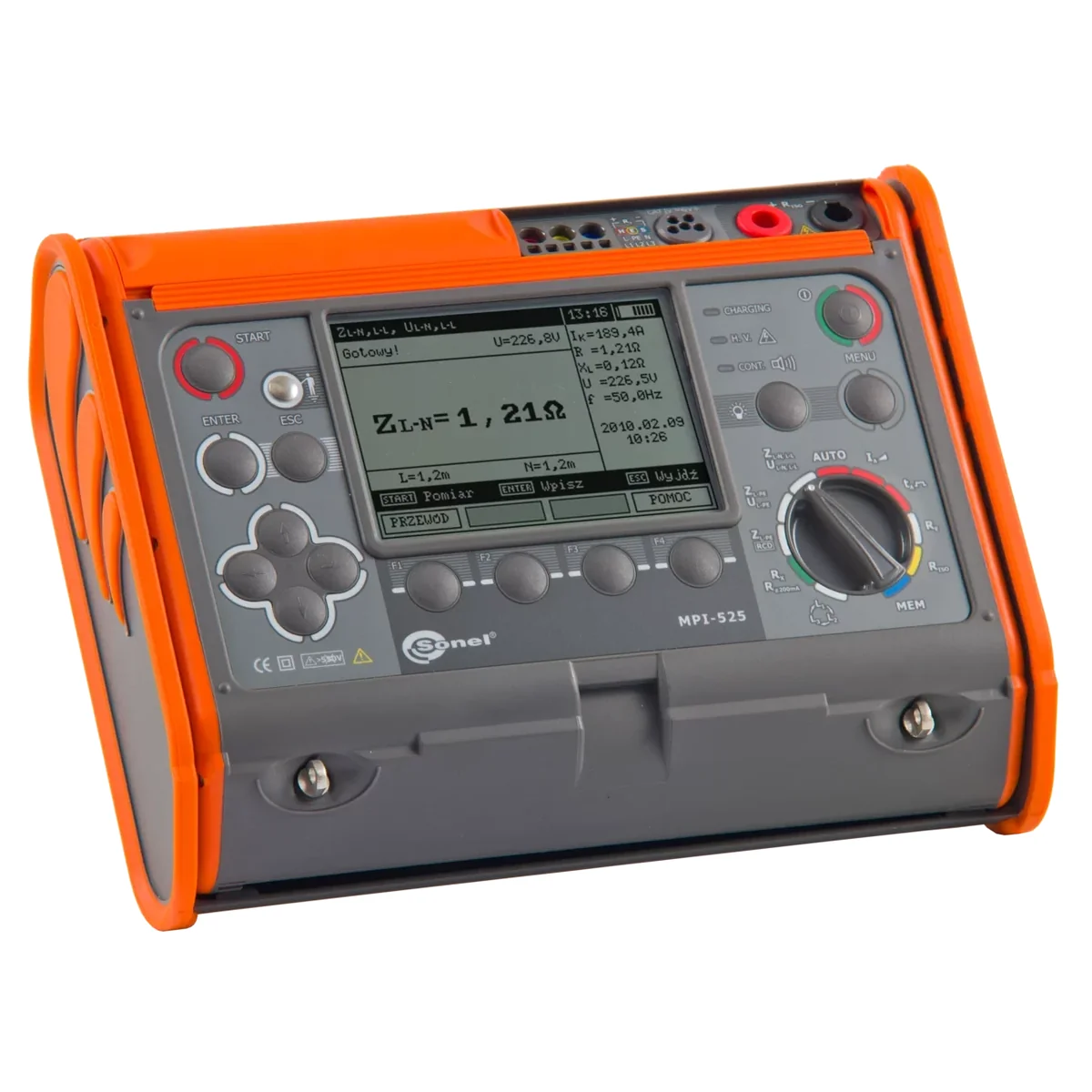

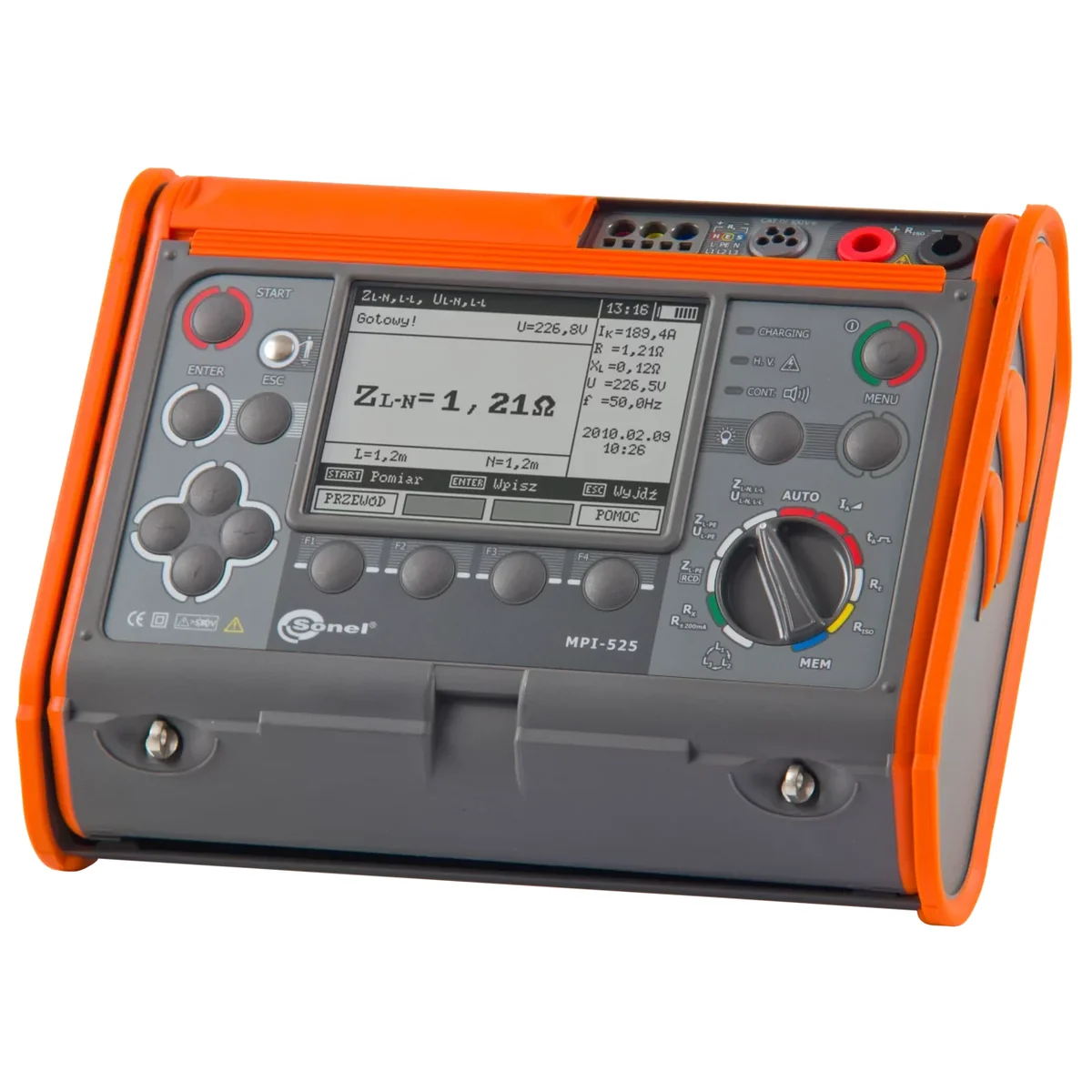

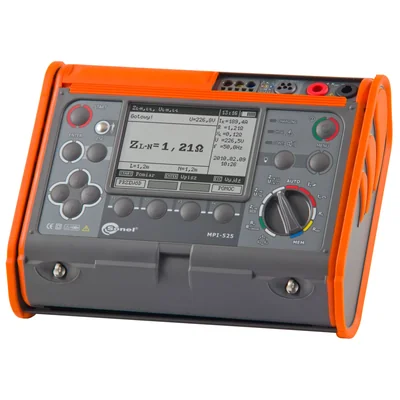

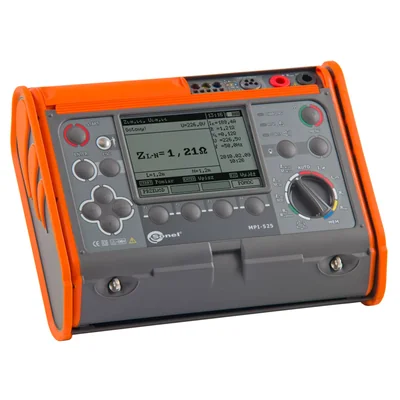

Misuratore dei parametri dell'installazione elettrica MPI-525 WMPLMPI525

Il misuratore multifunzione digitale MPI-525 in un alloggiamento ergonomico, destinato sia agli installatori che agli specialisti di misurazioni avanzate. Permette di effettuare tutte le misure previste dalla norma PN-EN 61557:

• impedenza d'anello di cortocircuito,
• parametri RCD,
• resistenza di isolamento,
• resistenza di terra,
• continuità del collegamento protettivo ed equipotenziale.

MPI-525 sostituisce con successo i singoli dispositivi utilizzati per l'anti-shock misurazioni, e grazie a funzioni aggiuntive non disponibili in altri misuratori, consente la massima semplificazione delle misurazioni. L'alloggiamento con classe di protezione IP54 è resistente ai danni meccanici e il coperchio può essere regolato in diverse posizioni possibili consentendo un comodo trasporto e utilizzo del dispositivo in varie posizioni.

Impedenza del circuito di cortocircuito misurazioni:< /p>

• misurazione dell'impedenza con una corrente di 23 A (44 A con tensione concatenata) - resistenza di cortocircuito Rzw=10 Ω,
< li> campo di tensione di misura: 95...440 V, frequenza 45 ...65 Hz,
• misura dell'impedenza del circuito di cortocircuito con una risoluzione fino a 0,01 Ω, in impianti protetti da interruttori differenziali con IΔn≥30 mA senza la loro attivazione,
• calcolo automatico della corrente di cortocircuito; distinzione di tensione di fase e fase-fase,
• misure tramite spina UNI-Schuko con pulsante per attivare la misura (anche con cavi L e N scambiati) o cavi 1,2 m, 5 m, 10 m , lunghezza 20 m, con eventuale utilizzo di adattatori per presa trifase. (AGT).

Test degli interruttori differenziali di tipo AC, A e B:

• misura di interruttori differenziali ordinari, di corto -interruttori automatici ritardati e selettivi con correnti differenziali nominali di 10, 30, 100, 300, 500 e 1000 mA,
• funzione di misurazione automatica dell'intero set di parametri dell'interruttore (dopo aver premuto il pulsante "START" una volta, lo strumento esegue l'intero ciclo di misurazione impostato, inclusa la capacità di misurare l'impedenza del circuito L-PE in cortocircuito con una corrente di 15 mA),
• la forma d'onda della corrente di dispersione forzata selezionata dal utente: sinusoidale (a partire dal fronte di salita o di discesa), pulsante unidirezionale (positivo o negativo), pulsante unidirezionale con sottocorrente continua (positivo e negativo), costante (positivo e negativo),
• misura del corrente di sgancio IA con corrente crescente,
• misurazione del tempo di attivazione tA con correnti ½IΔn, 1IΔn, 2IΔn e 5IΔn,
• misurazione della tensione di contatto UB e della resistenza del conduttore di protezione RE senza intervento dell'interruttore,
• rilevamento dell'inversione dei fili L e N nella presa; non influisce sulle misurazioni,
• possibilità di misurare la corrente di attivazione IA e il tempo effettivo di attivazione tAI con l'intervento di un differenziale,
• misurazioni per tensione 95...270 V.
< /ul>

Misurazioni della resistenza di isolamento:

• tensioni di misurazione: 50 V, 100 V, 250 V, 500 V e 1000 V e 2500 V< /li >
• misura della resistenza di isolamento fino a 10 GΩ,
• impostazione di 3 intervalli temporali T1, T2, T3 da 6...600 s,
• calcolo di 2 coefficienti di assorbimento ,
• protezione del misuratore contro la presenza di tensione sull'oggetto e la comparsa di tensione durante la misurazione,
• scarica automatica della capacità dell'oggetto misurato dopo la misurazione,< /li>
• misurazione automatica di tutte le combinazioni di resistenza nei cavi a 3, 4 e 5 fili e nei cavi di alimentazione utilizzando un adattatore AutoISO-2500 aggiuntivo,
• determinazione acustica di intervalli di tempo di cinque secondi facilitando la rimozione delle caratteristiche temporali durante la misurazione della resistenza di isolamento.
< p> Misura a bassa tensione della resistenza del collegamento protettivo ed equipotenziale:
• misura della continuità del conduttore di protezione con una corrente ≥200 mA in due direzioni,
• misura con una corrente bassa con segnalazione acustica e luminosa (diodo verde),
• automatica -calibrazione dei puntali -possibilità di utilizzare puntali di qualsiasi lunghezza.

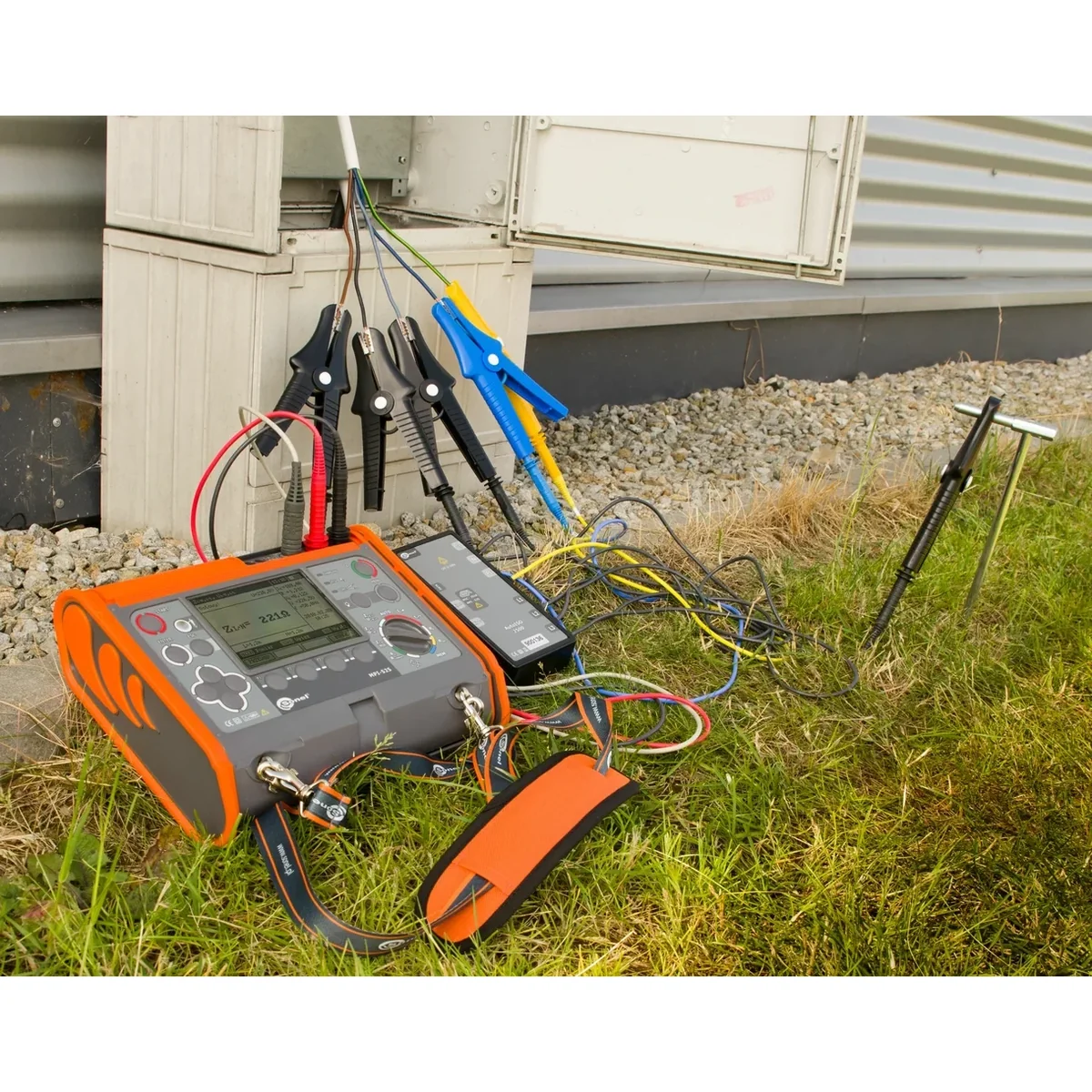

Misure della resistenza di terra:

• misura utilizzando il Metodo tecnico a 3 fili con 2 elettrodi ausiliari,
• sorgente di tensione interna con frequenza adatta alla rete di 50/60 Hz.

Controlla rapidamente la corretto collegamento del conduttore di protezione PE mediante elettrodo tattile.

Controllare la sequenza delle fasi.

Segnalazione di alta tensione sul connettori del misuratore (diodo giallo).

Memoria per 990 registrazioni (57.500 risultati singoli), trasmissione dei dati a un computer tramite USB o collegamento radio.

< p> Sicurezza elettrica:
• tipo di isolamento: doppio, secondo PN-EN 61010 - 1 e IEC 61557
• categoria di misura : III 600 V, IV 300 V
• grado di protezione custodia: IP54
