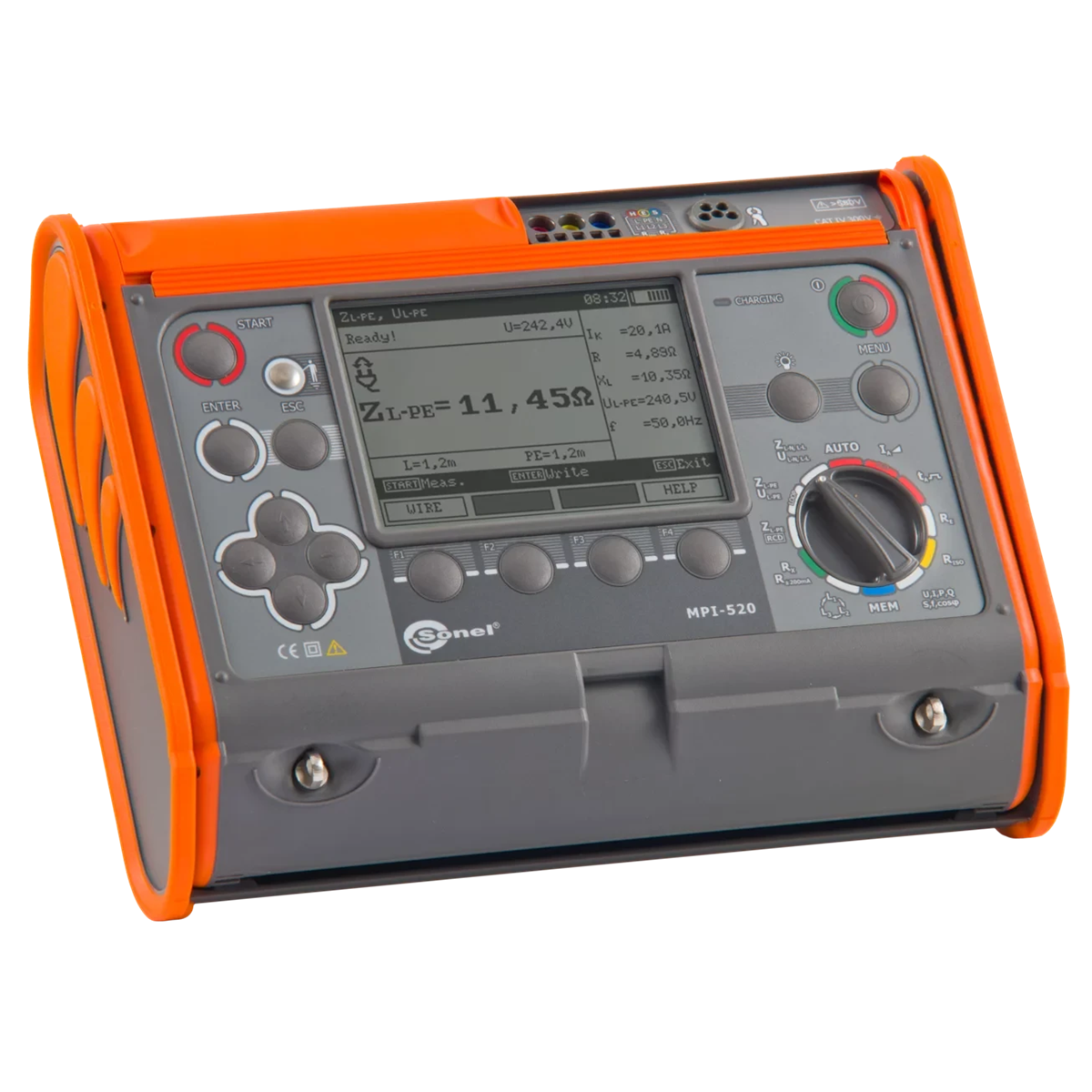

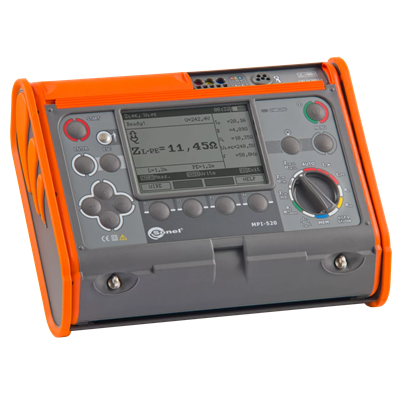

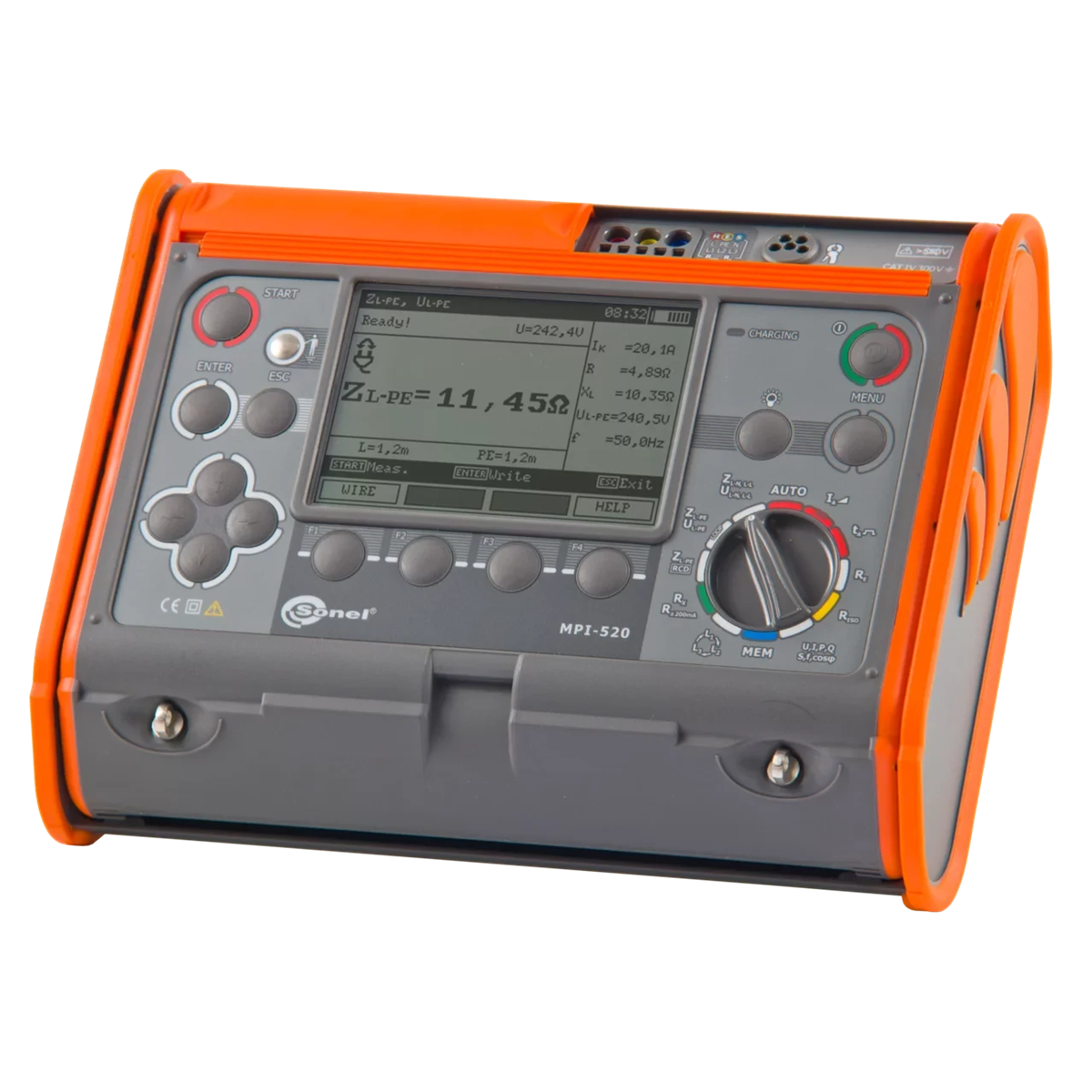

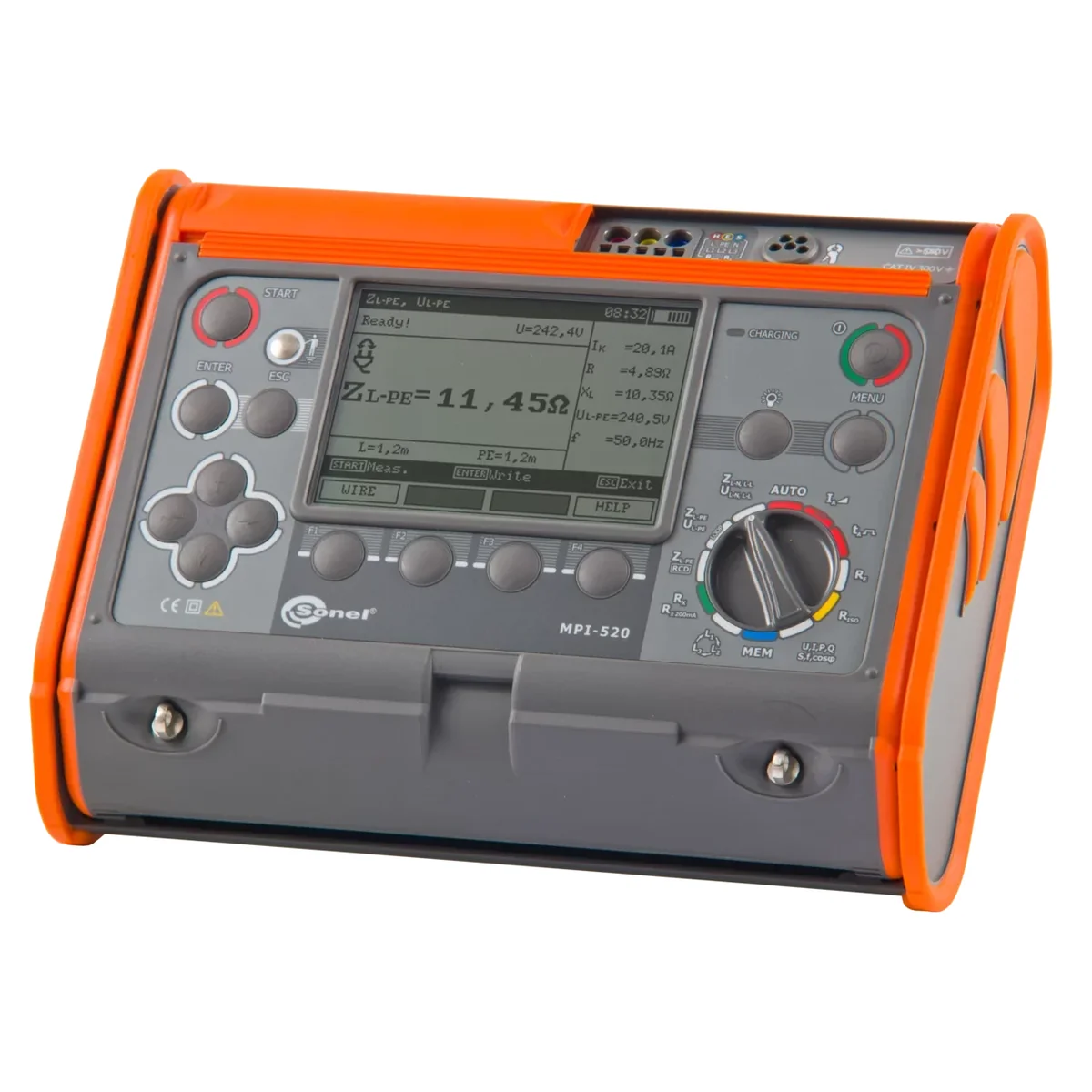

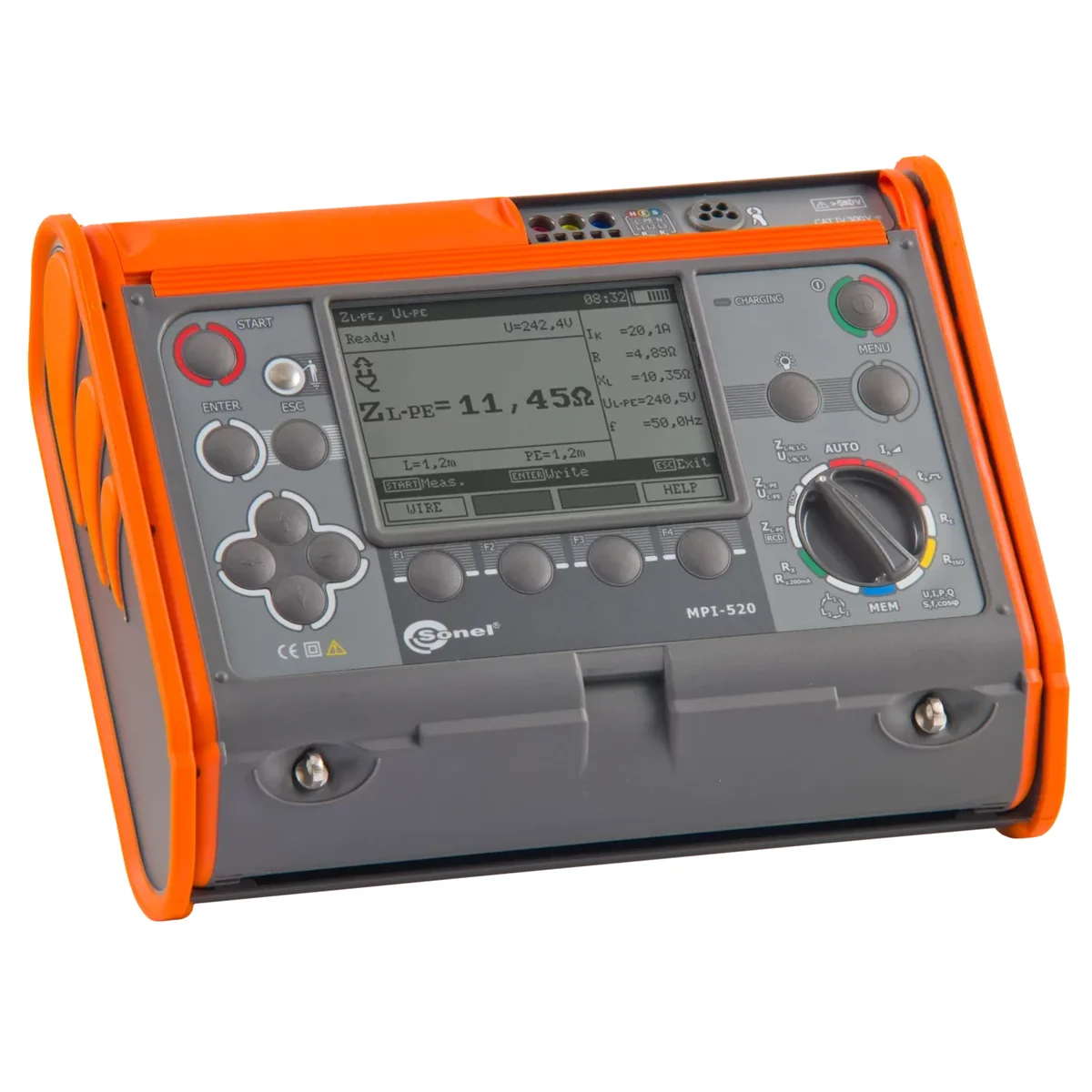

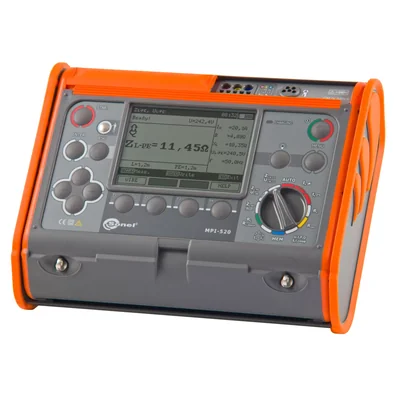

Il misuratore multifunzione digitale MPI-520Start è destinato sia agli installatori che agli specialisti di misurazioni avanzate. Permette di eseguire tutte le misurazioni nell'impianto elettrico specificate nella norma PN-EN 61557:

impedenza dell'anello di cortocircuito,
parametri RCD,
resistenza di isolamento,
resistenza di terra,
continuità del collegamento protettivo ed equipotenziale.

L'utilizzo di soluzioni moderne significa che abbiamo funzioni e possibilità aggiuntive a nostra disposizione che semplificano l'esecuzione delle misurazioni, non disponibili in altri misuratori.

L'alloggiamento con classe di protezione IP54 è resistente ai danni meccanici e il coperchio può essere regolato in diverse posizioni possibili consentendo comodo trasporto e utilizzo del dispositivo in varie posizioni.

Misurazioni dell'impedenza del circuito di guasto:

misurazione dell'impedenza con una corrente di 23 A (44 A con tensione concatenata) - resistenza di cortocircuito Rzw = 10 Ω,
campo di tensione di misura: 95...440 V, frequenza 45...65 Hz,
misura dell'impedenza dell'anello di cortocircuito con una risoluzione fino a 0,01 Ω, in impianti protetti da differenziali con IΔn ≥ 30 mA senza la loro attivazione,
calcolo automatico della corrente di cortocircuito; distinzione di tensione di fase e fase-fase,
misure tramite spina UNI-Schuko con pulsante per attivare la misura (anche con cavi L e N scambiati) o cavi 1,2 m, 5 m, 10 m , lunghezza 20 m, con eventuale utilizzo di adattatori per presa trifase. (AGT).

Test degli interruttori differenziali di tipo AC, A e B:

misura di interruttori differenziali ordinari, di corto -interruttori automatici ritardati e selettivi con correnti differenziali nominali di 10, 30, 100, 300, 500 e 1000 mA,
funzione di misurazione automatica dell'intero set di parametri dell'interruttore (dopo aver premuto il pulsante "START" una volta, lo strumento esegue l'intero ciclo di misurazione impostato, inclusa la capacità di misurare l'impedenza del circuito L-PE in cortocircuito con una corrente di 15 mA),
la forma d'onda della corrente di dispersione forzata selezionata dal utente: sinusoidale (a partire dal fronte di salita o di discesa), pulsante unidirezionale (positivo o negativo), pulsante unidirezionale con sottocorrente continua (positivo e negativo), costante (positivo e negativo),
misura del corrente di sgancio IA con corrente crescente,
misurazione del tempo di attivazione tA con correnti ½IΔn, 1IΔn, 2IΔn e 5IΔn,
misurazione della tensione di contatto UB e della resistenza del conduttore di protezione RE senza intervento dell'interruttore,
rilevamento dell'inversione dei fili L e N nella presa; non influisce sulle misurazioni,
possibilità di misurare la corrente di attivazione IA e il tempo effettivo di attivazione tAI con l'intervento di un differenziale,
misurazioni per tensione 95...270 V.

Misurazioni della resistenza di isolamento:

tensioni di misurazione: 50 V, 100 V, 250 V, 500 V e 1000 V,
possibilità di misura nella presa tramite adattatore UNI-Schuko,
protezione del contatore contro la presenza di tensione sull'alimentatore l'oggetto e la comparsa di tensione durante la misurazione,
scarica automatica della capacità dell'oggetto misurato dopo la misurazione,
determinazione acustica di intervalli di tempo di cinque secondi che facilitano la rimozione di caratteristiche temporali nella misurazione della resistenza di isolamento.

Misurazione a bassa tensione della resistenza dei collegamenti di protezione ed equipotenziali:

misurazione della continuità del conduttore di protezione con una corrente ≥200 mA in due direzioni,
misura con una corrente bassa con segnalazione acustica,
autocalibrazione dei puntali - possibilità di utilizzando puntali di qualsiasi lunghezza.

Misure della resistenza di terra:
