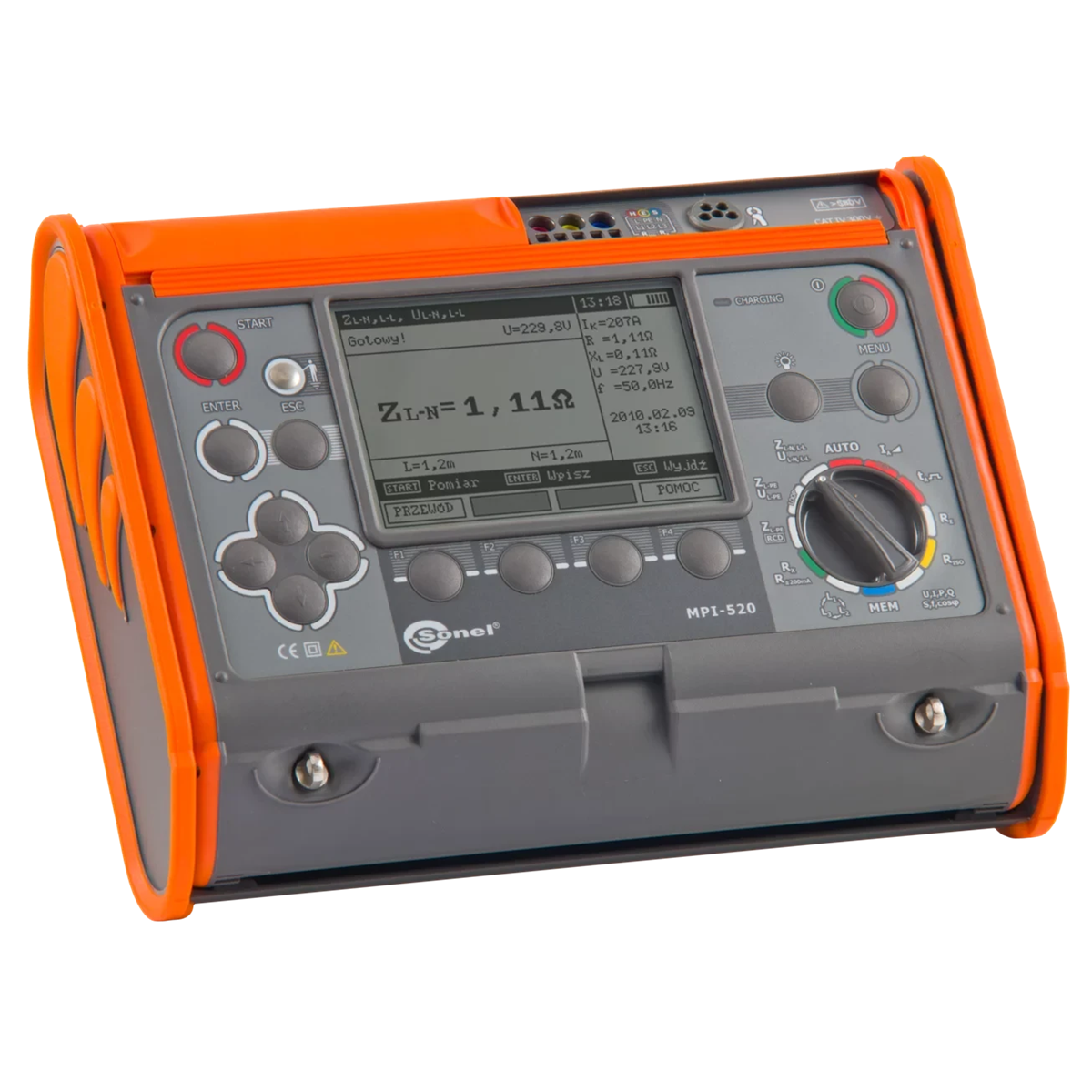

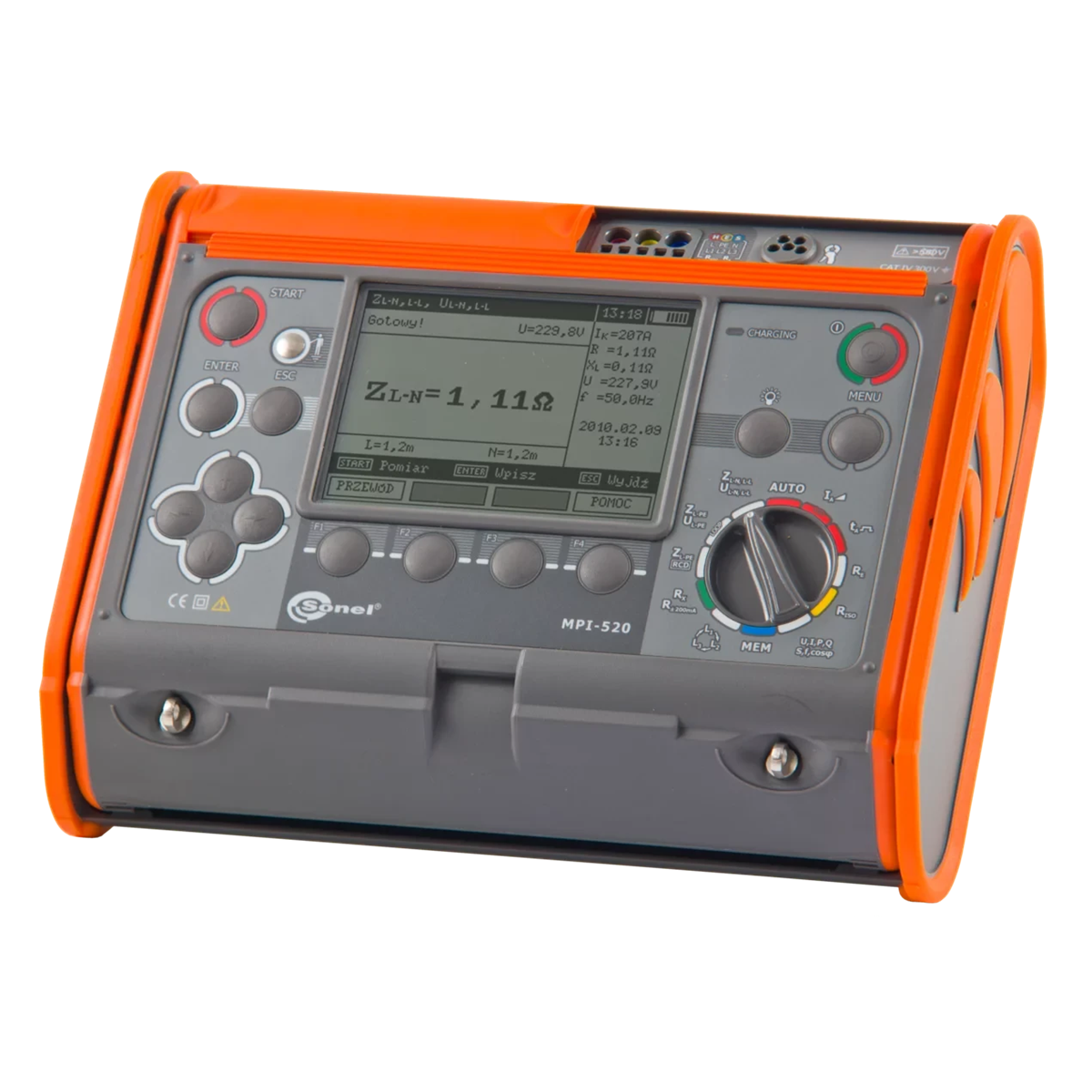

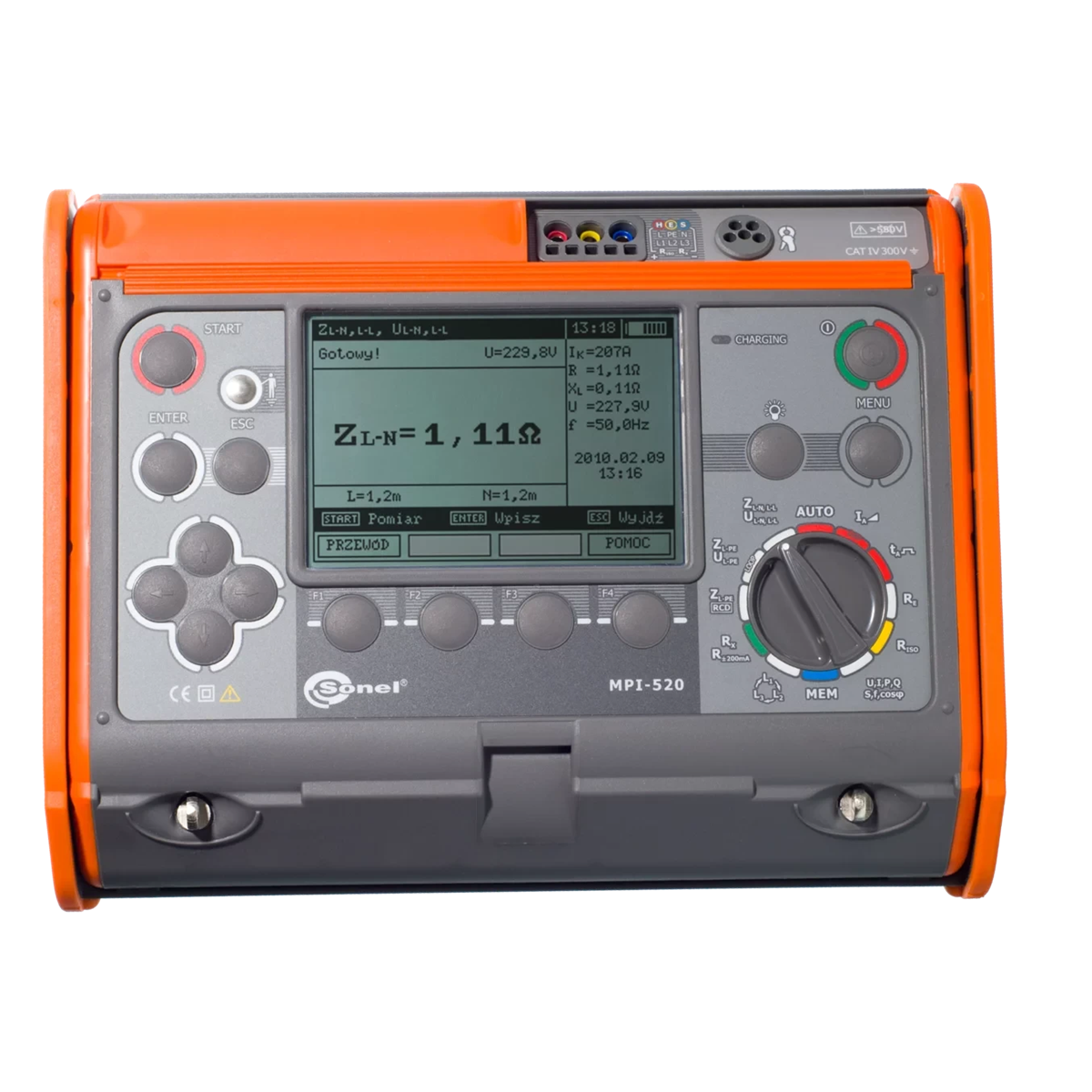

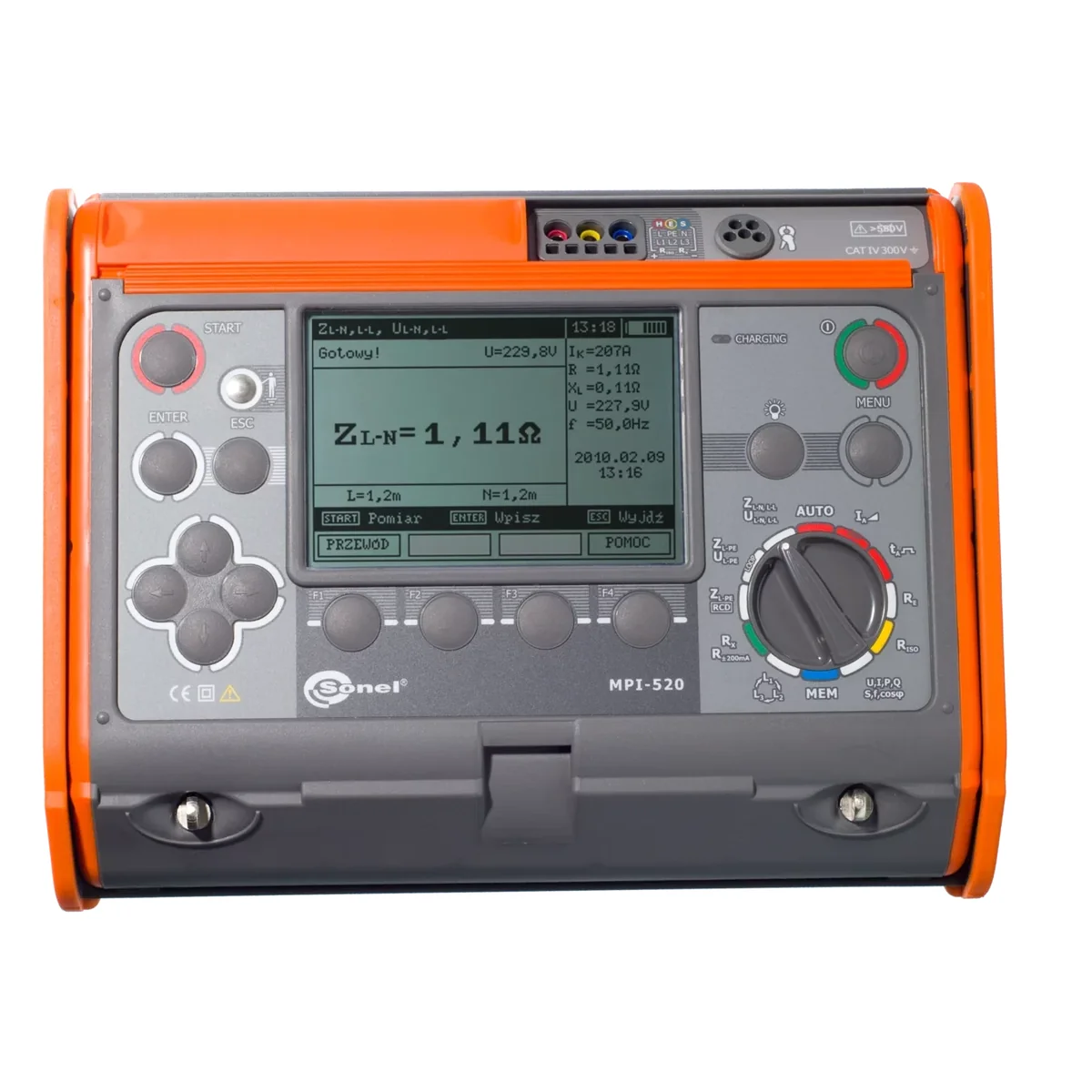

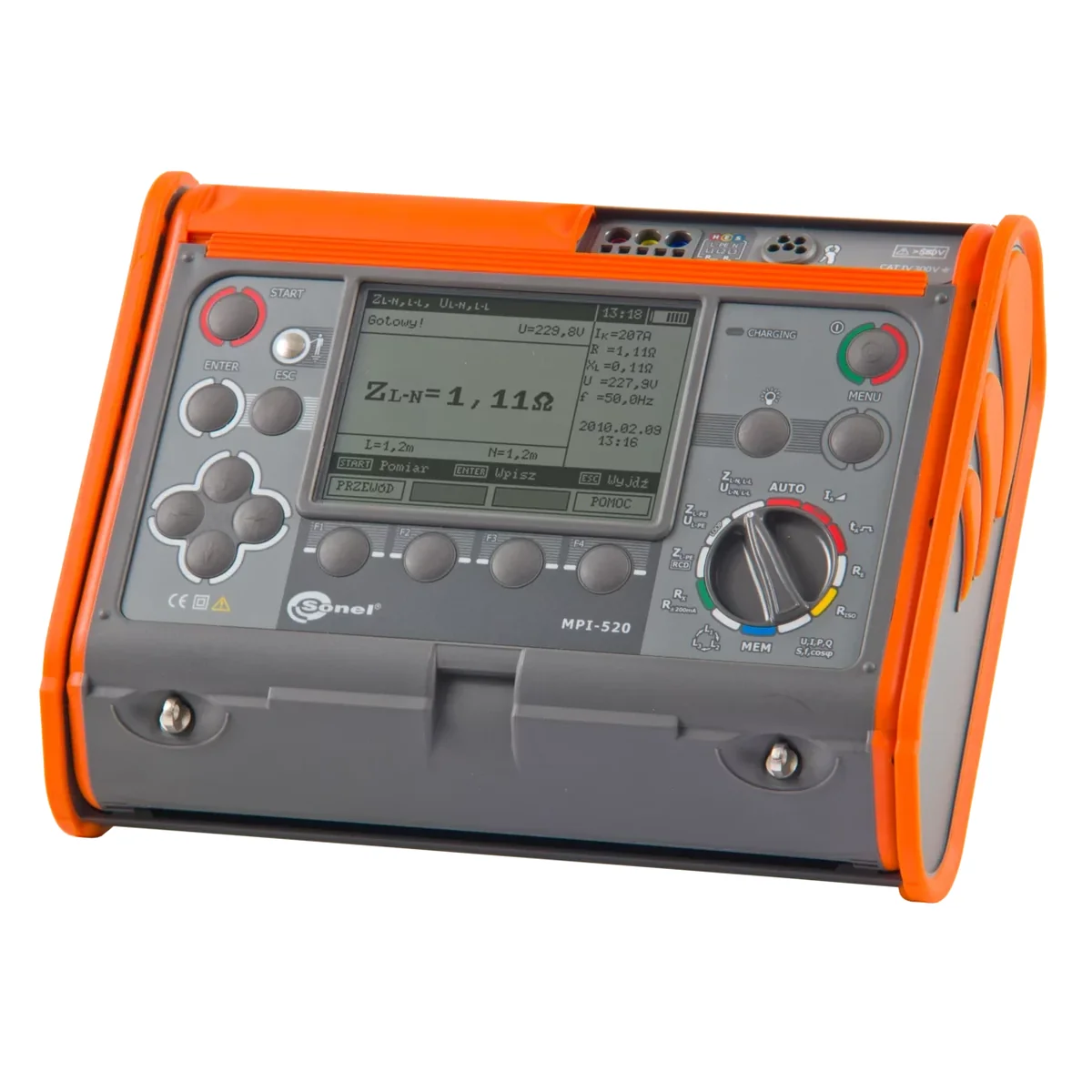

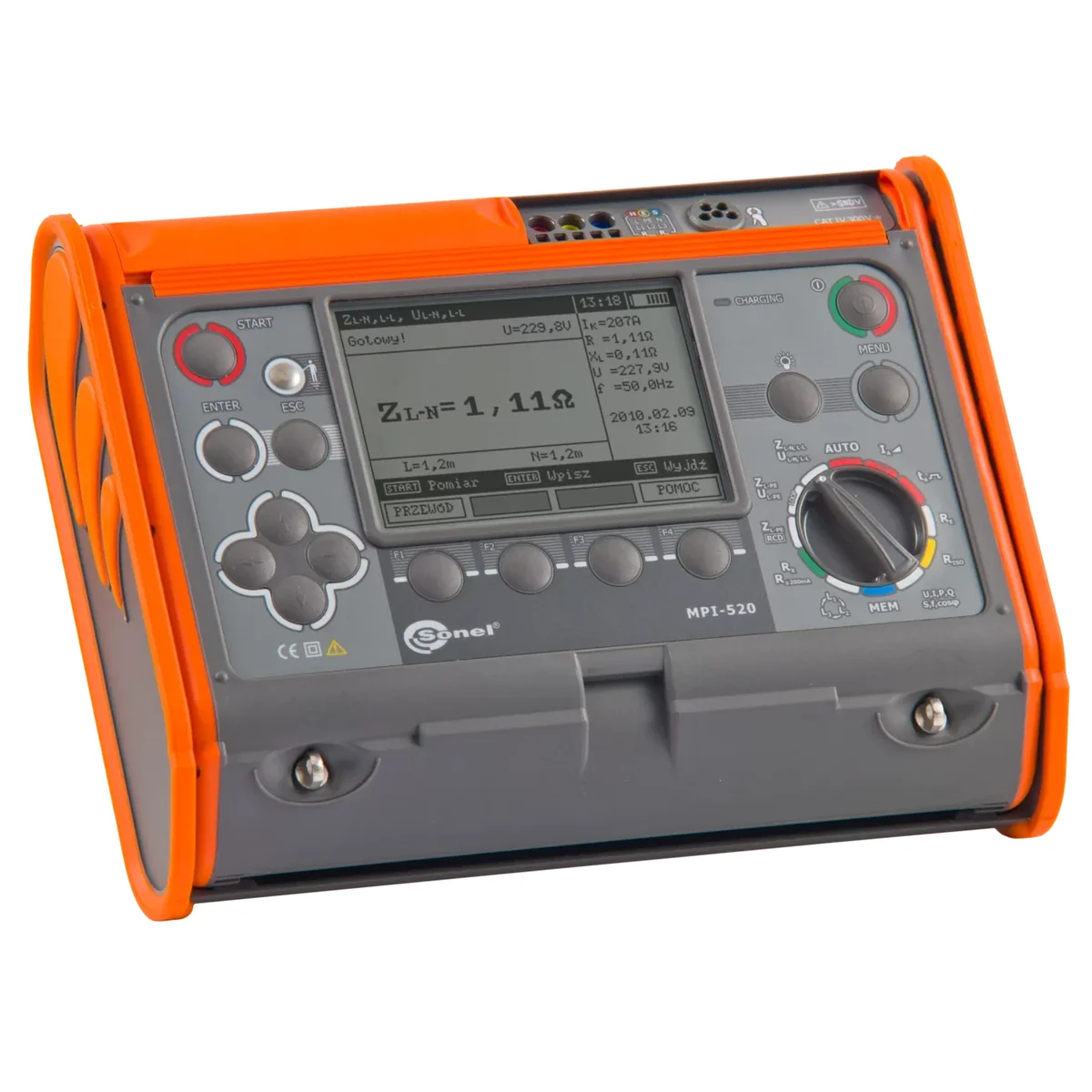

Misuratore dei parametri dell'installazione elettrica MPI-520 WMPLMPI520

Un misuratore digitale multifunzione sia per installatori che per specialisti di misurazioni avanzate. Consente di eseguire tutte le misurazioni nell'impianto elettrico specificate nella norma PN-EN 61557:

• impedenza dell'anello di cortocircuito - misurazione accurata anche in circuiti con interruttori RCD,
< li> parametri degli interruttori differenziali,
• resistenza di isolamento,
• resistenza di terra,
• continuità del collegamento protettivo ed equipotenziale.

Impedenza del circuito di cortocircuito misurazioni:< /p>

• misurazione dell'impedenza con una corrente di 23 A (44 A con tensione concatenata) - resistenza di cortocircuito Rzw = 10 Ω,
< li> campo di tensione di misura: 95...440 V, frequenza 45 ...65 Hz,
• misura dell'impedenza del circuito di cortocircuito con una risoluzione fino a 0,01 Ω, in impianti protetti da interruttori differenziali con IΔn ≥ 30 mA senza il loro funzionamento,
• calcolo automatico della corrente di cortocircuito ; distinzione di tensione di fase e fase-fase,
• misure tramite spina UNI-Schuko con pulsante per attivare la misura (anche con cavi L e N scambiati) o cavi 1,2 m, 5 m, 10 m , lunghezza 20 m, con eventuale utilizzo di adattatori per presa trifase. (AGT).

Test degli interruttori differenziali di tipo AC, A e B:

• misura di interruttori differenziali ordinari, di corto -interruttori automatici ritardati e selettivi con correnti differenziali nominali di 10, 30, 100, 300, 500 e 1000 mA,
• funzione di misurazione automatica dell'intero set di parametri dell'interruttore (dopo aver premuto il pulsante "START" una volta, lo strumento esegue l'intero ciclo di misurazione impostato, inclusa la capacità di misurare l'impedenza del circuito L-PE in cortocircuito con una corrente di 15 mA),
• la forma d'onda della corrente di dispersione forzata selezionata dal utente: sinusoidale (a partire dal fronte di salita o di discesa), pulsante unidirezionale (positivo o negativo), pulsante unidirezionale con sottocorrente continua (positivo e negativo), costante (positivo e negativo),
• misura del corrente di sgancio IA con corrente crescente,
• misurazione del tempo di attivazione tA con correnti ½IΔn, 1IΔn, 2IΔn e 5IΔn,
• misurazione della tensione di contatto UB e della resistenza del conduttore di protezione RE senza intervento dell'interruttore,
• rilevamento dell'inversione dei fili L e N nella presa; non influisce sulle misurazioni,
• possibilità di misurare la corrente di attivazione IA e il tempo effettivo di attivazione tAI con l'intervento di un differenziale,
• misurazioni per tensione 95...270 V.
< /ul>

Misurazioni della resistenza di isolamento:

• tensioni di misurazione: 50 V, 100 V, 250 V, 500 V e 1000 V,
< li>misura della resistenza di isolamento fino a 3 GΩ,
• possibilità di misura nella presa tramite adattatore UNI-Schuko,
• protezione del contatore contro la presenza di tensione sull'alimentatore l'oggetto e l'aspetto della tensione durante la misurazione,
• scarica automatica della capacità dell'oggetto misurato dopo la misurazione,
• misurazione automatica di tutte le combinazioni di resistenza in 3-, 4- e cavi a 5 fili utilizzando l'adattatore aggiuntivo AutoISO-1000 C,
• determinazione acustica di intervalli di tempo di cinque secondi che facilita la rimozione delle caratteristiche temporali durante la misurazione della resistenza di isolamento.

Misurazione a bassa tensione della resistenza del collegamento di protezione ed equipotenziale:

• misurazione della continuità del conduttore di protezione con una corrente di ≥200 mA in due direzioni,< /li>
• misurazione a bassa corrente con segnalazione acustica,
• autocalibrazione dei puntali - possibilità di utilizzare puntali di qualsiasi lunghezza.

< strong>Misure della resistenza di terra:

• misura con il metodo tecnico a 3 fili con 2 elettrodi ausiliari,
• sorgente di tensione interna con frequenza adeguata al 50 /60 Hz.

Verifica rapida del corretto collegamento del conduttore di protezione PE mediante elettrodo tattile.

Misurazione di tensione, frequenza e - utilizzando pinze aggiuntive - corrente alternata, cosφ e potenza (attiva, reattiva, apparente).

Verifica della sequenza delle fasi.

Memoria per 990 registrazioni (57.500 risultati individuali), uscita USB su un PC.

Sicurezza elettrica:

• tipo di isolamento: doppio, secondo PN-EN 61010 - 1 e IEC 61557
• categoria di misura: IV 300 V
• grado di protezione della custodia: IP54

Altri dati tecnici:

• alimentazione contatore: batterie alcaline LR14 (4 pz.) o batteria Ni-MH (opzione)
