SET AAP11 Connettore per guida passante 6/1,5/24C 2506370000

Name: SET AAP11 Connettore per guida passante 6/1,5/24C
Brand: WEIDMULLER
SKU: TES207WEID
Price: 168.15 PLN
Availability: BackOrder

Místní index:

TES207WEID

Katalogové číslo.:

2506370000

EAN kód:

4050118520750

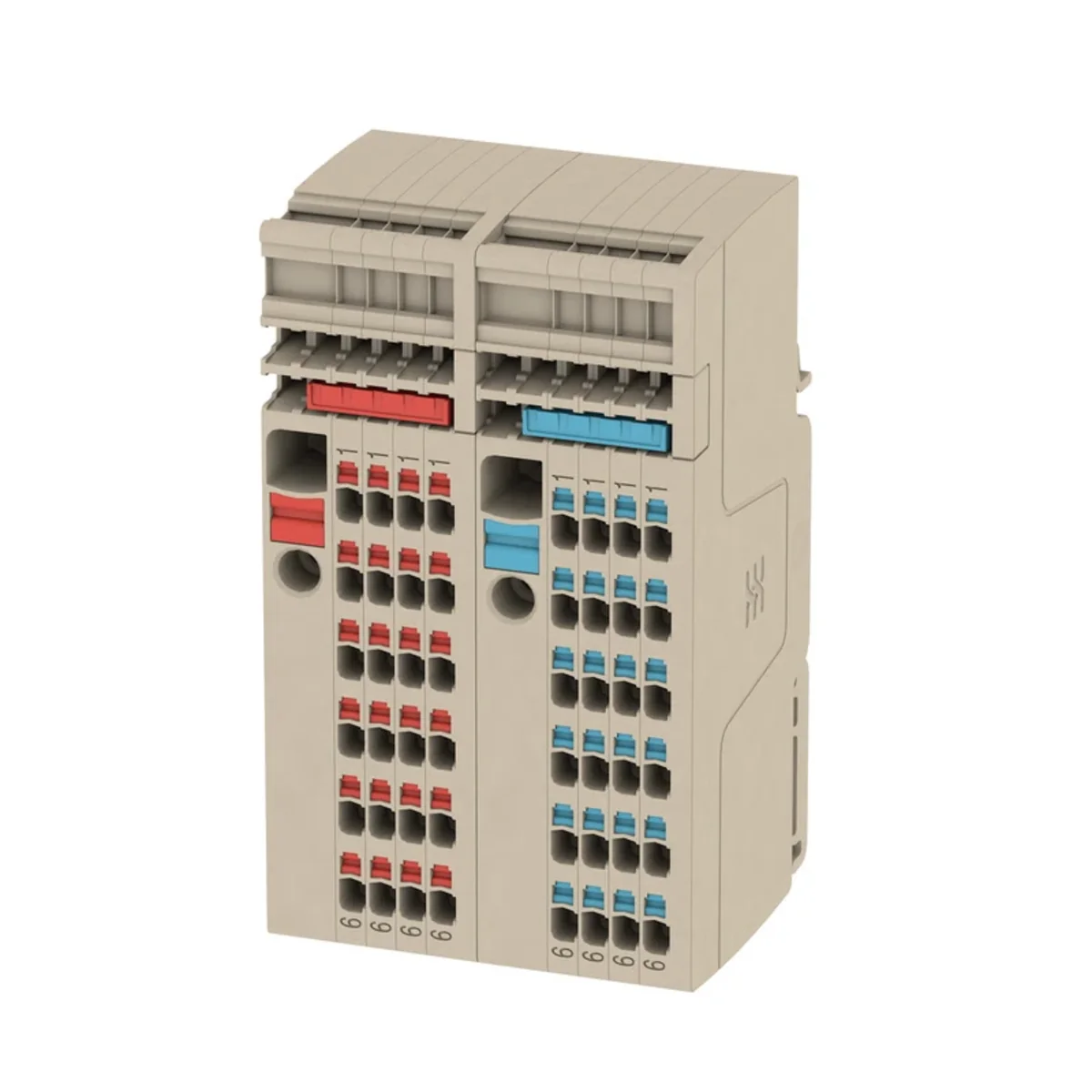

SET AAP11 Connettore per guida passante 6/1,5/24C

Kliknutím na obrázek jej zvětšíte

Výrobce: WEIDMULLER

Profondità [mm]: 47

Categoria di sovratensione: III

Colore: Beige

Zobrazit celý popis

Cena:

168,15 zł

lordo / kusů.

(včetně DPH 23%)

do 4 týdnů

Na zakázku

Množství kusů.

(vícenásobné:

)

Přidat do žádosti o cenovou nabídku

Přidat do schránky

Vytisknout

Dotaz na výrobek

Popis produktu Technické údaje Podrobnosti o výrobci

Popis produktu

Connettore per guida passante SET AAP11 6/1.5/24C

Temperature

Temperatura di stoccaggio td>	-25 °C...55 °C
temperatura di esercizio a lungo termine, min.	-60 °C
temperatura di utilizzo a lungo termine, max.	130 °C

Informazioni generali

< td>Binario < td>Guida di supporto

Norme	Conforme ai requisiti della norma IEC 60947-7-1
TS 35
Istruzioni di montaggio	Binario di supporto
Sezione trasversale di collegamento del cavo AWG, min.	AWG 22
Sezione trasversale di collegamento del cavo AWG, max .	AWG 8
Tipo di montaggio	push-in
Consigli di installazione
lati aperti	lato destro
tipo di montaggio	TS 35

Cavi crimpati (connessione successiva)

< tr> < /tr>

Lunghezza isolamento, connessione successiva	8 mm
Collegamento cavo AWG incrociato, connessione successiva, max.	AWG 14
Connessioni incrociate di cavi AWG, connessione successiva, min.	AWG 26
Connessioni incrociate di cavi , filo sottile, connessione successiva, max.	1,5 mm
Incrociare i collegamenti dei fili, filo sottile, connessione successiva, min.< /td> < td>0,5 mm
Sezione trasversale di collegamento del cavo, a filo singolo, collegamento successivo, max.	1,5 mm
Sezione di collegamento del cavo, filo singolo, collegamento consecutivo, min.	0,5 mm
Sezione trasversale di collegamento del cavo, multifilo, connessione successiva, max.	1,5 mm
Sezione trasversale di connessione del cavo, multifilo, connessione successiva, min.	0,5 mm
Tipo di connessione, connessione successiva	PUSH IN
Zona di bloccaggio, connessione successiva, max .	1,5 mm
Zona di serraggio, connessione successiva, min .	0,14 mm
Dimensione lama, collegamento successivo	0,4 x 2,0 mm
direzione di collegamento del collegamento successivo	top
sezione del collegamento del cavo, filo sottile con estremità connettore del cavo DIN 46228/1, ulteriore collegamento, max. /1, ulteriore collegamento, min.< /td>	0,5 mm
sezione dimensionata dell'ulteriore collegamento	1,5 ;mm

Dati nominali

< td>3

Sezione di misura	6 mm²
Tensione nominale	500 V
Corrente nominale	41 A
corrente al filo massimo	41 A
Norme	Secondo i requisiti della norma IEC 60947 -7-1
Resistenza alla massa secondo IEC 60947-7-x	0,78 mΩ
Tensione impulsiva nominale	6 kV
Potenza dissipata secondo i requisiti della norma IEC 60947-7-x	1,31 W
Categoria di sovratensione	III
Grado di contaminazione

Parametri di sistema

< td>numero di livelli per livello < /tr> < td>No

piastra di chiusura richiesta	No
Numero di potenziali	2
1
numero di terminali per livello	50
Numero di potenziali in fila	2
livelli collegati internamente	No
Connessione PE< /td>	No
Bus	TS 35
Funzione N	No
Funzione PE	No
Funzione PEN

Technické údaje

Profondità [mm]

47
Colore

Beige
Grado di inquinamento

3
Tipo

SET AAP11 6/1,5/24C
Tensione transitoria nominale [kV]

6

Categoria di sovratensione

III
Corrente nominale [A]

41
Larghezza [mm]

49
Altezza [mm]

85,5
Colore accurato

Beige scuro

Další technické údaje

Odległość między osiami otworów

0 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

6 ... 0.5 mm²
Przekrój przyłączanego przewodu jednodrutowego

6 ... 0.5 mm²
Prąd znamionowy In

41 A
Rodzaj połączenia elektrycznego 1

Połączenie wtykowe
Liczba biegunów

10
Sposób montażu

Szyna montażowa DIN TH-35 mm
Zakres temperatur pracy

130 ... -60 °C
Bezhalogenowe

SÌ
Wysokość

85.5 mm
Wymagana płytka zamykająca

No
Przezroczysty

No
