Description du produit

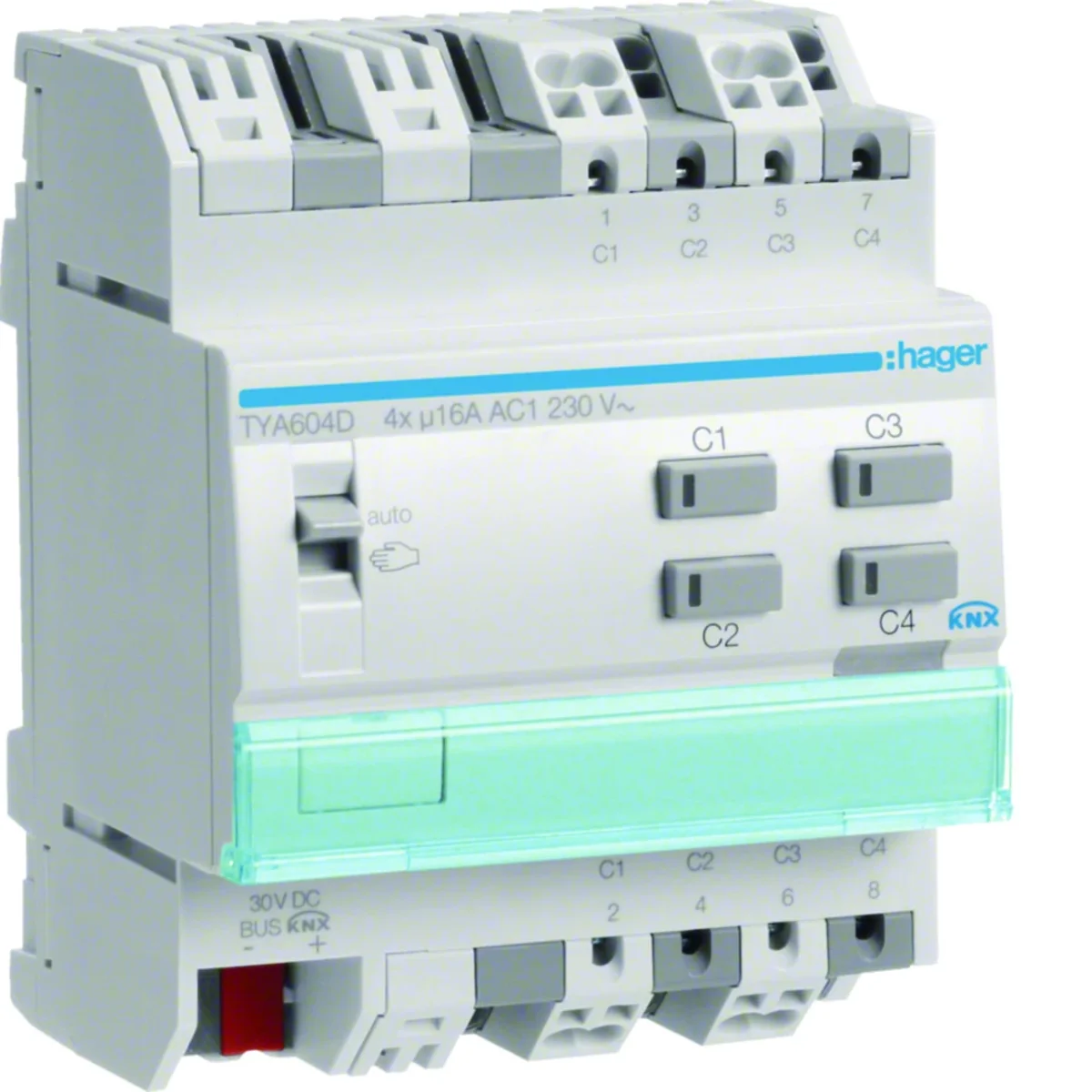

Regolatore di commutazione/veneziane carico capacitivo carico C, serie KNX System.

Funzioni:

adatto per l'accensione di diversi cavi esterni
con la possibilità di qualsiasi combinazione di funzioni di azionamento e commutazione
con la funzione di posizionamento di veneziane e lamelle < li> con funzioni di protezione, ad esempio vento, pioggia, allarme
con funzione di protezione solare
per pareti in cartongesso

Elementi di controllo e indicatori:

indicatore visivo
modulare
funzionamento manuale di ciascun canale tramite un pulsante (funzionamento a livello singolo )
LED di stato integrato nel pulsante manuale
pulsanti manuali per accensione/spegnimento (su/giù) e acceso/spento funzioni bus per ciascun canale
con pulsante di programmazione illuminato

Connessione:

con porta autobus
collegamento autobus tramite terminali di connessione

Caratteristiche della serie:

L'uso economico degli edifici sta diventando sempre più importante, soprattutto in termini di funzionalità ed efficienza energetica. Quando consideriamo gli edifici privati, c'è bisogno di sicurezza, protezione, comfort e benessere. Un moderno impianto elettrico con un sistema KNX intelligente crea le condizioni ideali per garantire tutti questi requisiti integrando la gestione dell'automazione dell'intero edificio.

Profondità [mm]

65
Corrente nominale [A]

16
Famiglia

KNX
Perdite di potenza [W]

8
Tipo di connessione

Connessione rapida
Intervallo di temperatura operativa [°C]

da -5 a 45
Tensione di uscita nominale [V]

230
Colore accurato

Grigio chiaro
Potenza massima della lampadina [W]

2300
Tensione di esercizio tramite bus CC [V]

21 - 32
Controllo manuale

SÌ
Temperatura di stoccaggio [°C]

da -20 a 70
Trasformatori convenzionali [VA]

1600
Sezione del cavo (trefolo) [mm²]

0,75 - 2,5
PKWIU

27.33.11.0

Colore

Grigio
Tipo di contatto

4NO
Livello di sicurezza

IP20
Larghezza [mm]

70
Altezza [mm]

90
Tensione di commutazione nominale [V]

230
Numero di moduli

4
Tensione di alimentazione CC [V]

30
Corrente operativa massima [A]

16
Consumo di corrente del bus (trasmissione dati) [mA]

4
Indicatore ottico

SÌ
Trasformatori elettronici [W]

1200
Numero di uscite

4
Sezione conduttore (filo) [mm²]

0,75 - 2,5

Autres données techniques

System magistralny KNX

SÌ
System magistralny Funkbus (radiowy)

No
System magistralny Powernet

No
Komunikacja bezprzewodowa dwukierunkowa

No
Szerokość wyrażona liczbą modułów

4
Ze wskaźnikiem LED

SÌ
Moc wyjściowa

2300 W
Maksymalna liczba wyjść przełącznych

4
Prąd znamionowy

16 A
Możliwość podłączania różnych faz

SÌ
Moduł magistralowy odłączalny

No
Stopień ochrony (IP)

IP20

System magistralny KNX z transmisją radiową

No
System magistralny LON

No
Inne systemy magistralne

Brak
Sposób montażu

Adapter szyny DIN
Dla sterowania lokalnego/ręcznego

SÌ
Maksymalna moc łączeniowa

5750 W
Do obciążeń pojemnościowych

SÌ
Maksymalny prąd łączeniowy

16 A
Znamionowe napięcie pracy

230 ... 230 V
Ze złączem magistrali

SÌ
Możliwość rozbudowy modułowej

No

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	1 pcs.	24 pcs.	576 pcs.
poids (kg)	0,205	0,295	7,570	204,680
Largeur (m)	0,069	0,095	0,315	0,800
Longueur (m)	0,090	0,080	0,245	1,070
Profondeur (m)	0,071	0,120	0,365	1,200
