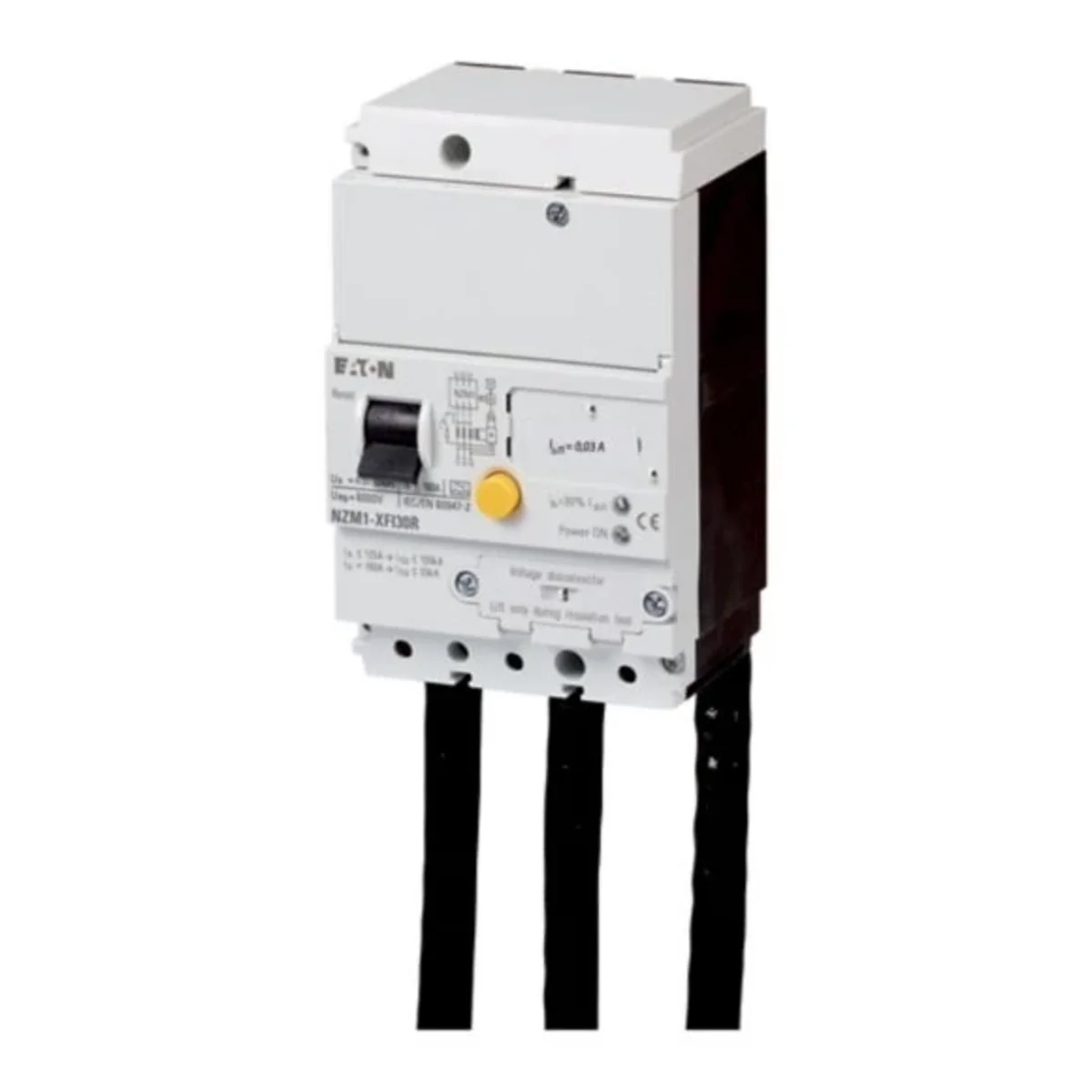

Sganciatore differenziale, 300mA, 3b, destro NZM1-XFI300R 104604

Gli accessori opzionali per gli interruttori automatici della serie NZM comprendono un'ampia gamma di dispositivi adatti all'uso internazionale. L'installazione è flessibile e semplice grazie ai gruppi funzionali modulari.

Suggerimenti: conforme alla norma IEC/EN 60947-2 senza approvazione UL/CSA. Può essere utilizzato in installazioni trifase e monofase. Sensibilità alla corrente impulsiva secondo il principio della somma delle correnti. Per interruttori automatici NZM1(-4) a 3 e 4 poli e interruttori di carico N1(-4). Dipendente dalla tensione di rete Ue = 200 .. 415 V 50/60 Hz. Con I △n = 0,03 A: tempo di ritardo tv sempre impostato su 10 ms. Messaggio di avviso > 30 % I △n tramite LED giallo. Il messaggio di sgancio tramite un massimo di 2 interruttori ausiliari collegabili (HIAFI): S = M22-K01, ZR = M22-K10 viene ripristinato utilizzando la leva di ripristino. Quando si utilizzano interruttori di rilascio ausiliari nel blocco FI, il contatto normalmente chiuso funziona come un contatto normalmente aperto e il contatto normalmente aperto come un contatto normalmente chiuso. Non è consentito il doppio contatto. Non può essere utilizzato in combinazione con una custodia isolante o un kit di montaggio dell'interruttore principale per il montaggio a parete laterale con una staffa di montaggio. NZM1-XFI..R non deve essere utilizzato in combinazione con il coperchio inferiore NZM1-XUSA. NZM1-XFI..U non deve essere combinato con sganciatori a lancio di corrente o di minima tensione, contatti ausiliari anticipati. Il limite nominale del potere di interruzione in cortocircuito è determinato da NZM1, NS1. Nel caso dell'interruttore sezionatore N1, dalla protezione preliminare applicata. Applicabile a: NZM1, N(S)1
