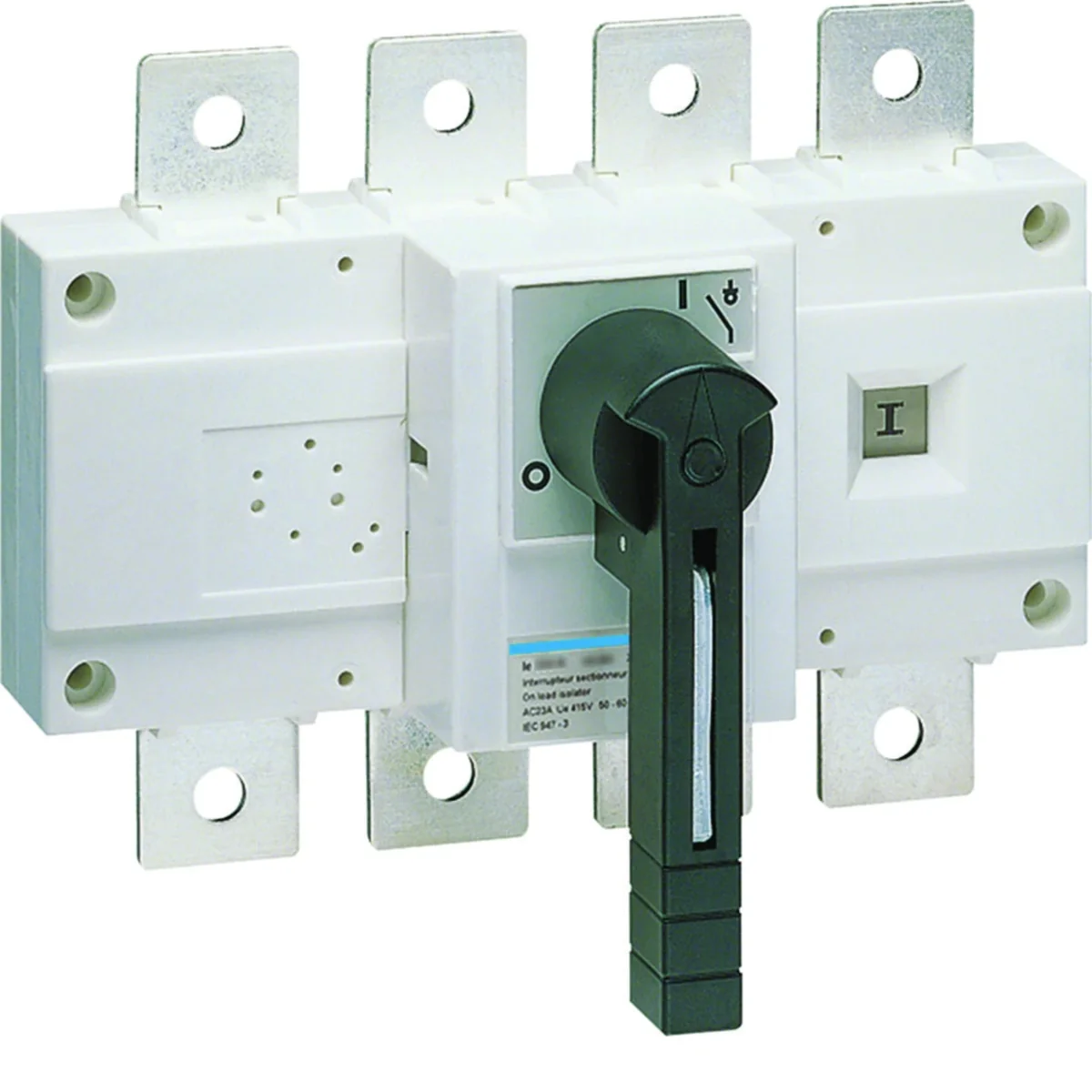

Sezionatore quadripolare sotto carico 400A HA457

Index local:
ALM057HAGE
Numéro de catalogue:
HA457
Code EAN:
3250613114572
Producteur: HAGER
Numero di poli: 4
Tensione nominale di isolamento [V]: 1000
Corrente nominale [A]: 400
Prix:
2 814,88 zł
lordo / pcs.
(y compris la TVA 23%)
jusqu'à 4 semaines
Sur commande
Quantité pcs.
(plusieurs:
1
)
Ajouter à la demande de devis
Ajouter au presse-papiers
Imprimer

Description du produit

Sezionatore del carico. È perfettamente adatto a soddisfare i requisiti attuali derivanti dalla pratica quotidiana di installazione elettrica.

Corrente:

  • Capacità di carico della corrente alternata AC21 in categoria A: 400 A
  • Corrente nominale di esercizio (AC23), categoria A: 400 A
  • Portata di corrente categoria B AC21: 400 A
  • Portata di corrente consentita capacità AC22 categoria A: 400 A
  • Carico di corrente consentito AC22 categoria B: 400 A
  • Corrente operativa nominale (AC23), categoria B: 400 A
  • Convenzionale corrente di corto circuito: 30 kA
  • Corrente di corto circuito con fusibili gI-gG: 50 kA
  • Corrente nominale ammissibile di breve durata Icw: 9 kA
  • Corrente nominale ammissibile di breve durata 1s: 9 kA

Potenza:

  • Alimentazione inferiore a 440/500V 50Hz: 140 kW
  • Potenza nominale sotto 660 V, 50 Hz.: 90 kW
  • Potenza attiva sotto 380/415 V, 50 Hz: 132 kW
  • Potenza di commutazione nominale per tensione 400 V per AC1: 263 kW
  • < li> Potenza dissipata totale per corrente nominale: 57,6 W
  • Potenza dissipata per polo per corrente nominale: 14,4 W

Données techniques

  • Numero di poli
    4
  • Corrente nominale [A]
    400
  • Perdite di potenza [W]
    57,6
  • Tipo di connessione
    Vice
  • Corrente di cortocircuito convenzionale [kA]
    30
  • Corrente operativa nominale [A]
    400
  • PKWIU
    27.12.22.0
  • Tensione nominale di isolamento [V]
    1000
  • Livello di sicurezza
    IP00
  • Perdite di potenza per polo [W]
    14,4
  • Tensione di commutazione nominale [V]
    380/415
  • Tensione transitoria nominale [V]
    8000
  • Sezione conduttore (filo) [mm²]
    1×240

Autres données techniques

  • Jako rozłącznik główny
  • Jako rozłącznik bezpieczeństwa
  • Jako przełącznik nawrotny
    No
  • Maksymalne znamionowe napięcie pracy Ue AC
    415 V
  • Znamionowy prąd ciągły Iu
    400 A
  • Znamionowy prąd ciągły dla AC-21, 400 V
    400 A
  • Znamionowa moc pracy dla AC-23, 400 V
    112 kW
  • Znamionowy warunkowy prąd zwarciowy Iq
    50 kA
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Wbudowany napęd silnikowy
    No
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Do montażu czołowego centralnie
    No
  • Do montażu pośredniego
    No
  • Rodzaj elementu wykonawczego
    Długa rączka obrotowa
  • Rodzaj podłączenia styków głównych
    Zacisk kablowy
  • Stopień ochrony (IP) strony czołowej
    IP00
  • Szerokość
    130 mm
  • Głębokość
    230 mm
  • Jako rozłącznik remontowy
  • Jako wyłącznik awaryjny
    No
  • Liczba łączników
    1
  • Znamionowe napięcie pracy
    380 ... 415 V
  • Znamionowy prąd ciągły dla AC-23, 400 V
    400 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw
    9 kA
  • Zdolność łączeniowa przy 400 V
    263 kW
  • Liczba biegunów
    4
  • Liczba styków pomocniczych zwiernych
    0
  • Opcjonalny napęd silnikowy
    No
  • Opcjonalny wyzwalacz napięciowy
    No
  • Do montażu tablicowego 4-otworowego
    No
  • Do instalacji w tablicach rozdzielczych
  • Kolor elementu sterowniczego
    Czarny
  • Z mechanizmem ryglującym
  • Z okablowaniem fabrycznym
    No
  • Stopień ochrony (NEMA)
    Inne
  • Wysokość
    160 mm

Détails du fabricant

Emballage en vrac

Une sorte de paquet Karton Pakiet Paleta Karton Pakiet Paleta
Quantité 1 pcs. 3 pcs. 72 pcs. 1 pcs. 3 pcs. 72 pcs.
poids (kg) 2,360 7,500 205,000 2,360 7,500 205,000
Largeur (m) 0,230 0,310 0,800 0,230 0,310 0,800
Longueur (m) 0,160 0,210 1,010 0,160 0,210 1,010
Profondeur (m) 0,130 0,360 1,200 0,130 0,360 1,200
