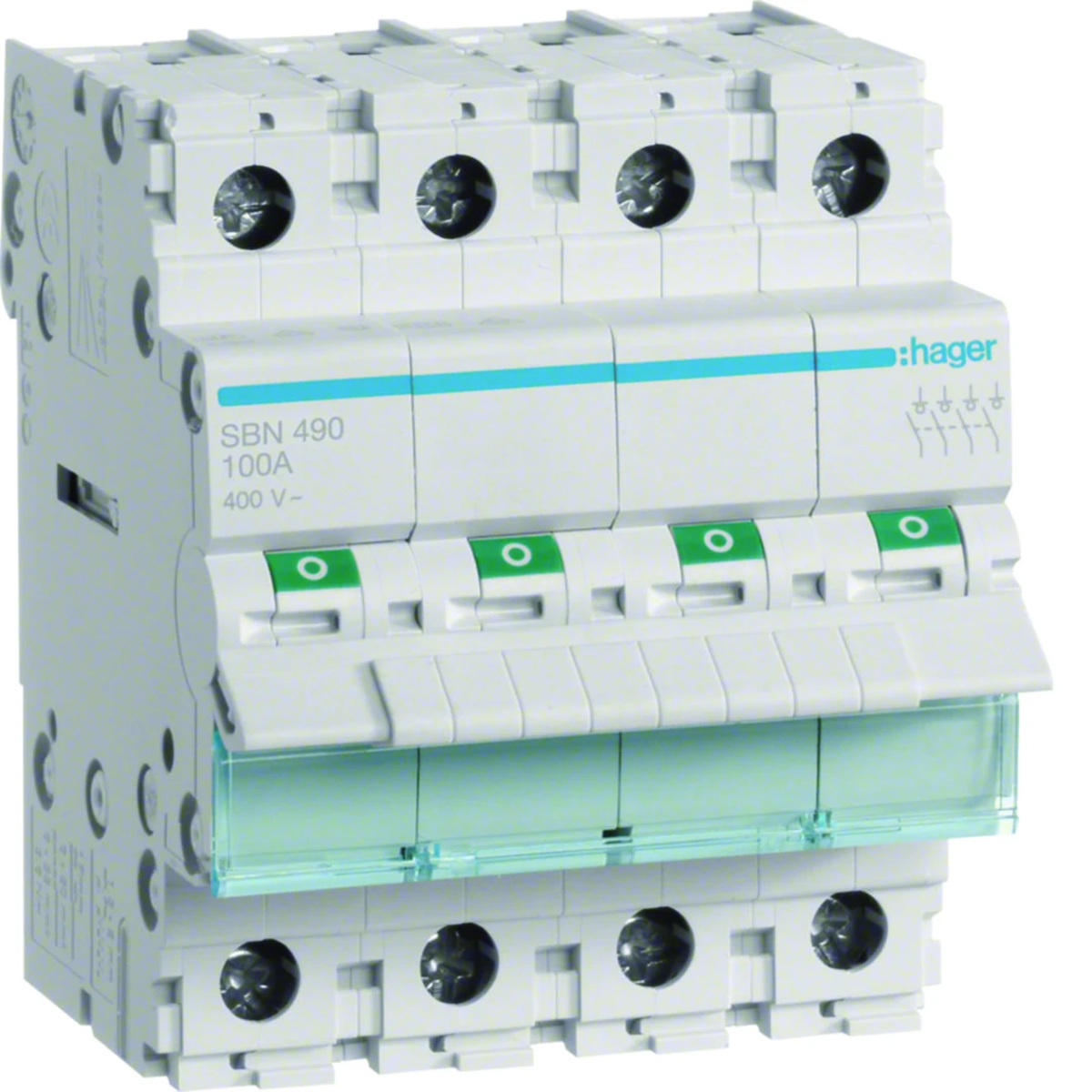

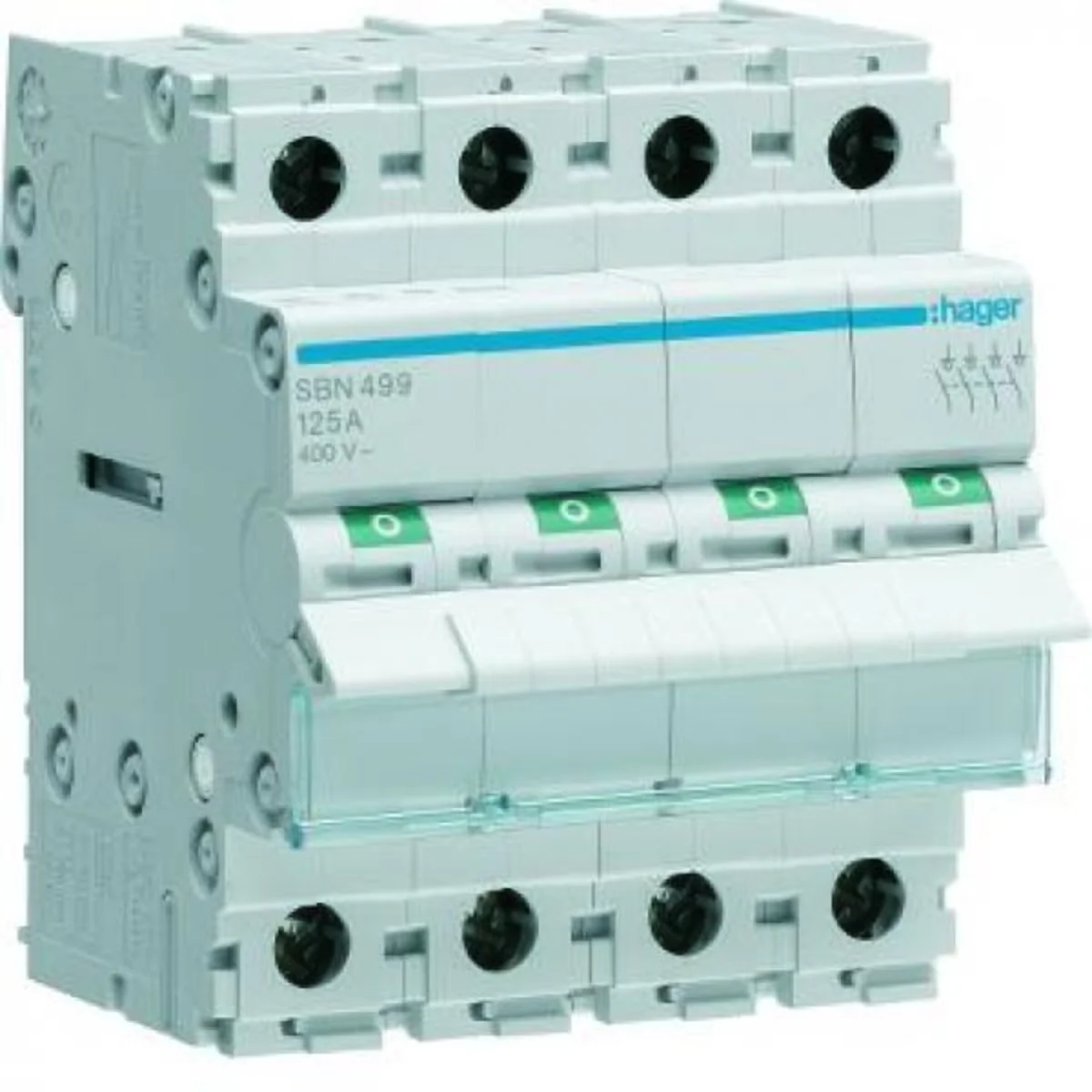

Descrizione del prodotto

Sezionatori modulari Per sezionare tutti i tipi di circuiti di corrente.
Conformità:
PN-EN 60943-3 per tutta la gamma e PN-EN 60669-1 per la gamma da 16 A a 63 A. < br />Caratteristiche:
Tutti gli interruttori hanno campi verdi/rossi sulla leva di comando che garantiscono una chiara visualizzazione della posizione dell'interruttore.
Dati tecnici:
Categoria di utilizzo AC22A 230 V/400 V
Ad esempio: da 16 A a 32 A taglia 1.
Terminali di collegamento:
16 mm² - filo
10 mm² - multifilare
Ad esempio: da 32 A a 63 A taglia 2.
Morsetti di collegamento:
25 mm² - filo
16 mm² - multifilare
Cioè: da 63 A a 125 A taglia 3.
Morsetti di collegamento:
50 mm² - filo
35 mm² - cavo
Nessuna possibilità di utilizzare
sganciatori a lancio di corrente,
sganciatori di minima e massima tensione
serie MZ2xx.

Profondità [mm]

69
Numero di poli

4
Tensione nominale [V]

230
Perdita di potenza [W]

22
Altezza [mm]

83
PKWIU

27.33.11.0

Numero di moduli

4
Tensione transitoria [kV]

6000
Corrente nominale [A]

100
Larghezza [mm]

70
Numero di moduli

4

Altri dati tecnici

Funkcja przełączająca

Wyłącznik
Liczba styków rozwiernych

0
Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

1.692 kA
Rodzaj napięcia

AC
Maksymalna moc źródła światła

0 W
Głębokość wbudowania

69 mm

Liczba styków zwiernych

4
Liczba styków przełącznych

0
Prąd znamionowy

100 A
Minimalne napięcie znamionowe

400 V
Wytrzymałość zwarciowa (Icw)

1.2 kA
Z lampką sygnalizacyjną

No
Szerokość wyrażona liczbą modułów

4
Stopień ochrony (IP)

IP20

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	3 pezzi	36 pezzi	864 pezzi
Peso (kg)	0,311	0,993	12,350	319,400
Larghezza (m)	0,070	0,098	0,315	0,800
Lunghezza (m)	0,083	0,084	0,232	1,078
Profondità (m)	0,074	0,227	0,362	1,200
