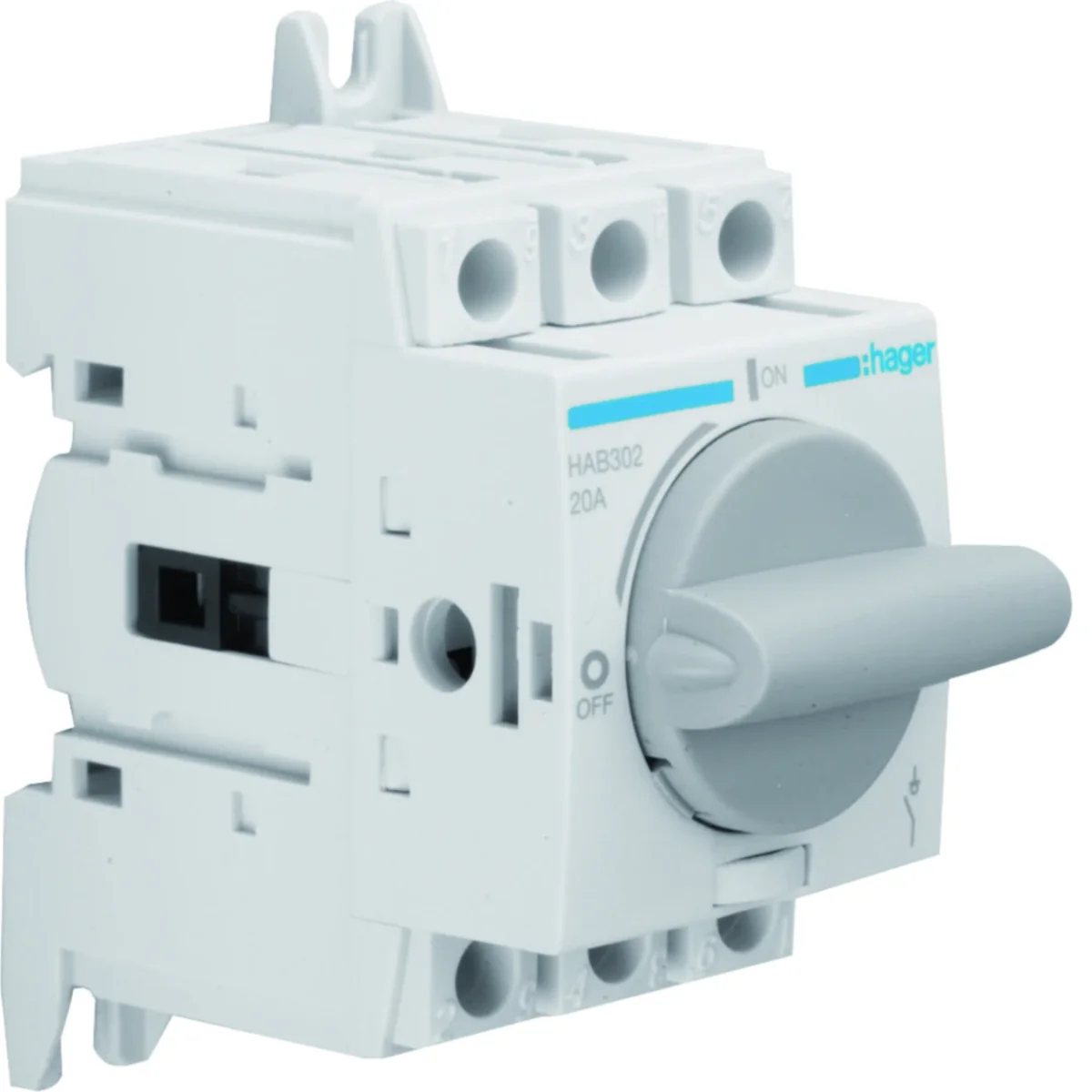

Sezionatore di carico 3P 20A HAB302

Name: Sezionatore di carico 3P 20A
Brand: HAGER
SKU: ALI170HAGE
Price: 140.52 PLN
Availability: BackOrder

local index:

ALI170HAGE

Catalog number:

HAB302

EAN code:

3250613140236

Click on the photo to enlarge

Manufacturer: HAGER

Numero di moduli: 2,57

Numero di poli: 3

Tensione transitoria [kV]: 8000

See full description

Price:

140,52 zł

lordo / pcs.

(including VAT 23%)

up to 4 weeks

On request

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Caratteristiche del prodotto:
• sezionatori modulari, montaggio su guida di montaggio TS35 o su piastra di montaggio
• manopola direttamente sul dispositivo, può essere chiuso con un lucchetto nello stato spento
possibilità di utilizzare un meccanismo rotante su porte dell'armadio, contatti ausiliari, coperchi di connessione
Caratteristiche:
• taglia 1, 2, 3 con visibile indicazione dello stato del contatto
• misura 4 con fessura isolante visibile
• livello di protezione: IP20 Connessioni con morsetti a gabbia:
(dati per cavo)
dimensione 1: 1,5-16 mm2
dimensione 2: 2,5-35 mm2
dimensione 3 , 4: 10 -70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Technical data

Numero di moduli

2,57
Tensione transitoria [kV]

8000
Corrente nominale [A]

20
PKWIU

27.12.22.0

Numero di poli

3
Tensione nominale di isolamento [V]

800
Numero di moduli

2,57

Other technical data

Jako rozłącznik główny

SÌ
Jako rozłącznik bezpieczeństwa

SÌ
Jako przełącznik nawrotny

No
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

20 A
Znamionowy prąd ciągły dla AC-21, 400 V

20 A
Znamionowa moc pracy dla AC-23, 400 V

9 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

No
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu czołowego centralnie

No
Do montażu pośredniego

No
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (IP) strony czołowej

IP20
Szerokość

45 mm
Głębokość

69 mm

Jako rozłącznik remontowy

SÌ
Jako wyłącznik awaryjny

No
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

20 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

1.26 kA
Zdolność łączeniowa przy 400 V

13 kW
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

No
Opcjonalny wyzwalacz napięciowy

No
Do montażu tablicowego 4-otworowego

No
Do instalacji w tablicach rozdzielczych

SÌ
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

SÌ
Z okablowaniem fabrycznym

No
Stopień ochrony (NEMA)

Inne
Wysokość

68 mm
Szerokość wyrażona liczbą modułów

3

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Quantity	1 pcs.	24 pcs.	576 pcs.	1 pcs.	24 pcs.	576 pcs.
Weight (kg)	0,219	5,560	158,440	0,219	5,560	158,440
Width (m)	0,080	0,230	0,800	0,080	0,230	0,800
Length (m)	0,050	0,180	0,900	0,050	0,180	0,900
Depth (m)	0,100	0,350	1,200	0,100	0,350	1,200
