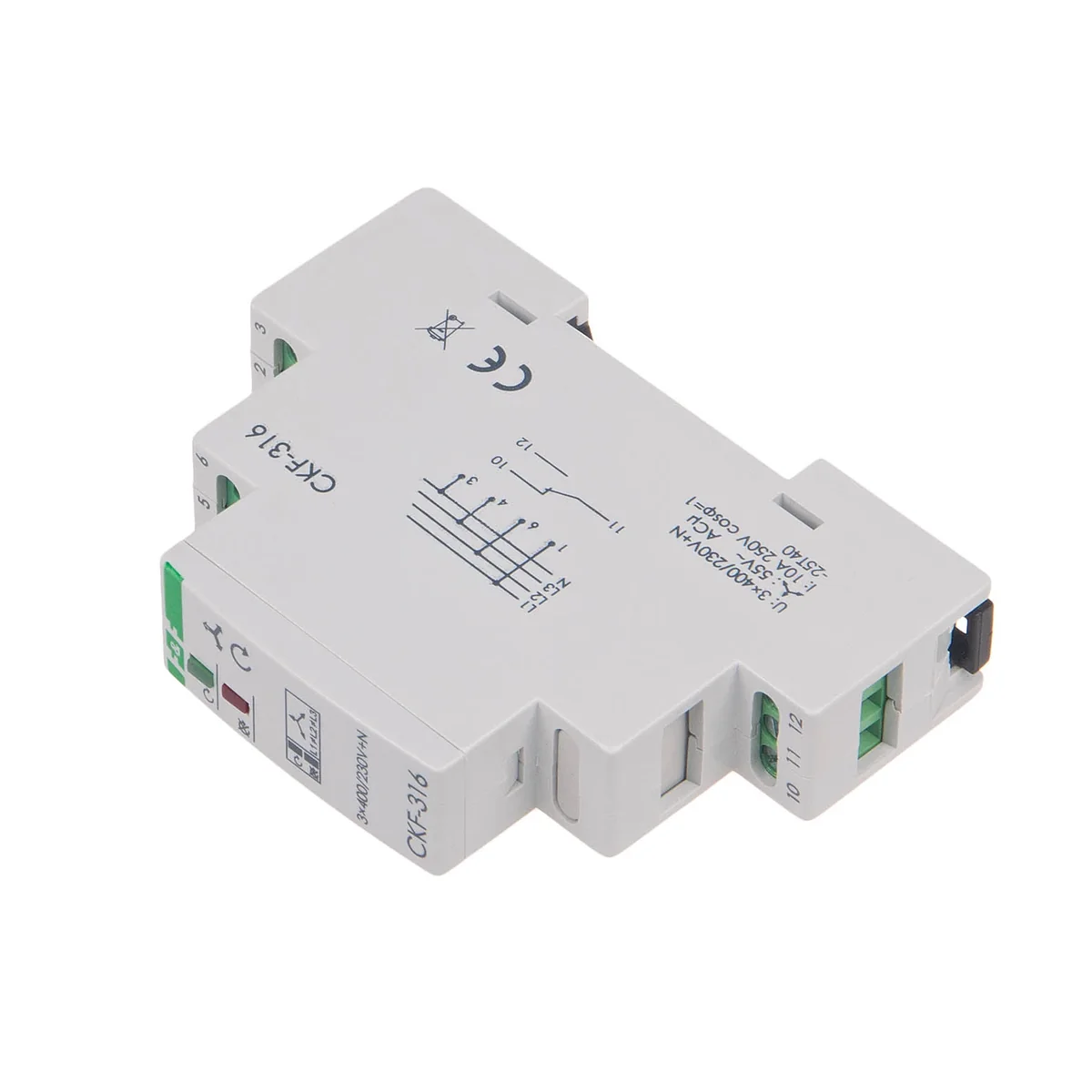

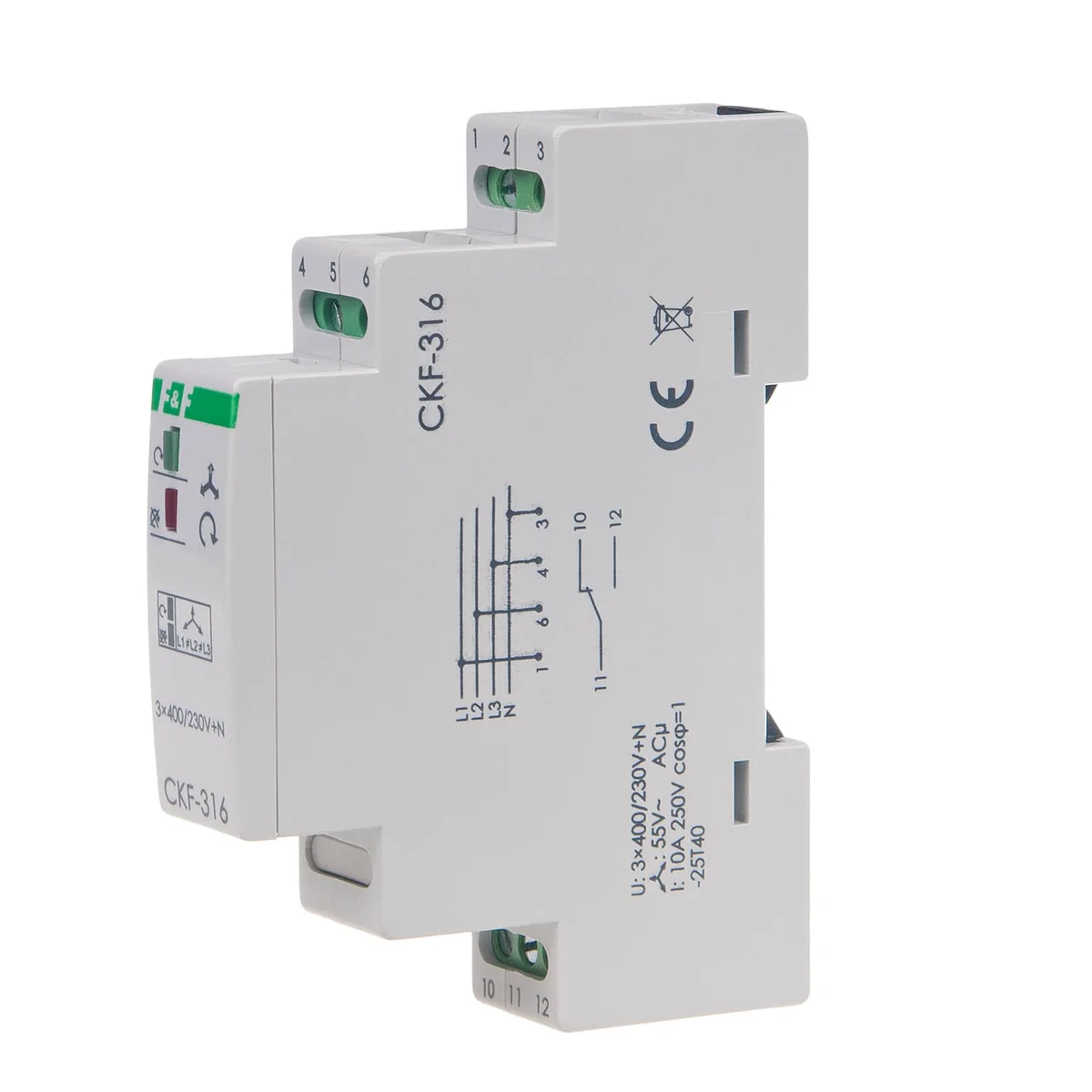

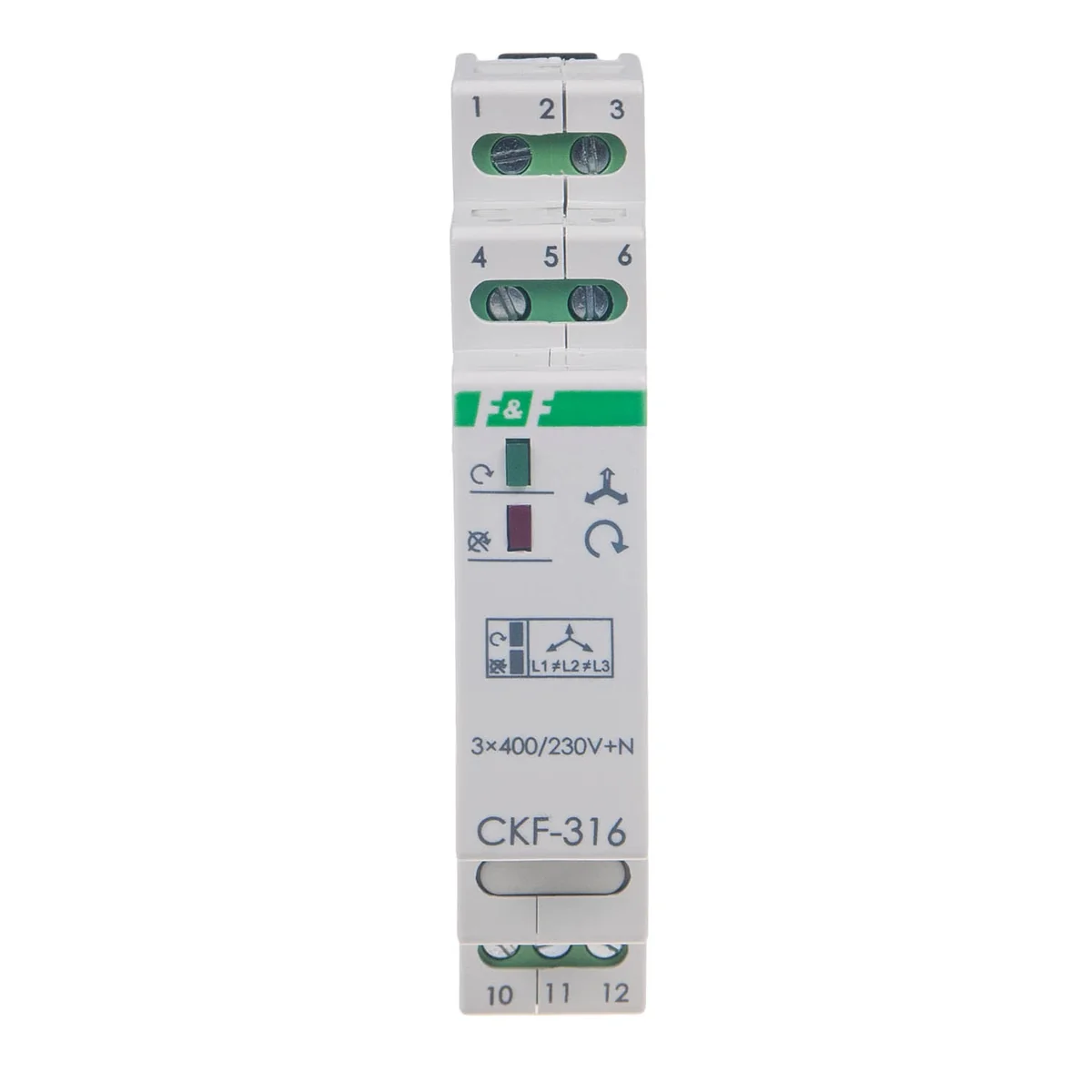

Sensore di sequenza e perdita di fase CKF-316 CKF-316

Scopo
Il sensore di sequenza e perdita di fase è progettato per proteggere i motori elettrici alimentati da una rete trifase in caso di perdita di tensione in almeno una fase o asimmetria di tensione tra le fasi, minacciando la distruzione del motore e garantendo la direzione di rotazione del motore in caso di cambiamento di fase davanti al sensore.
Funzionamento
Perdita di tensione in almeno una fase qualsiasi. oppure L'asimmetria della tensione di attivazione [V] tra le fasi al di sopra della soglia di attivazione provocherà lo spegnimento del motore. Lo spegnimento avverrà con un ritardo di 4 secondi, che impedisce la disconnessione accidentale del motore in caso di momentaneo calo di tensione. La riconnessione avverrà automaticamente quando aumento di tensione di 5V sopra la tensione di attivazione (ovvero il valore dell'isteresi della tensione). Con le anomalie sopra indicate risulta impossibile avviare il motore. Se la sequenza delle fasi davanti al sensore viene modificata, provocando un cambiamento indesiderato nel senso di rotazione del motore, il sensore non consentirà l'avvio del motore. La riconnessione è possibile dopo aver ripristinato la corretta sequenza di fase.
