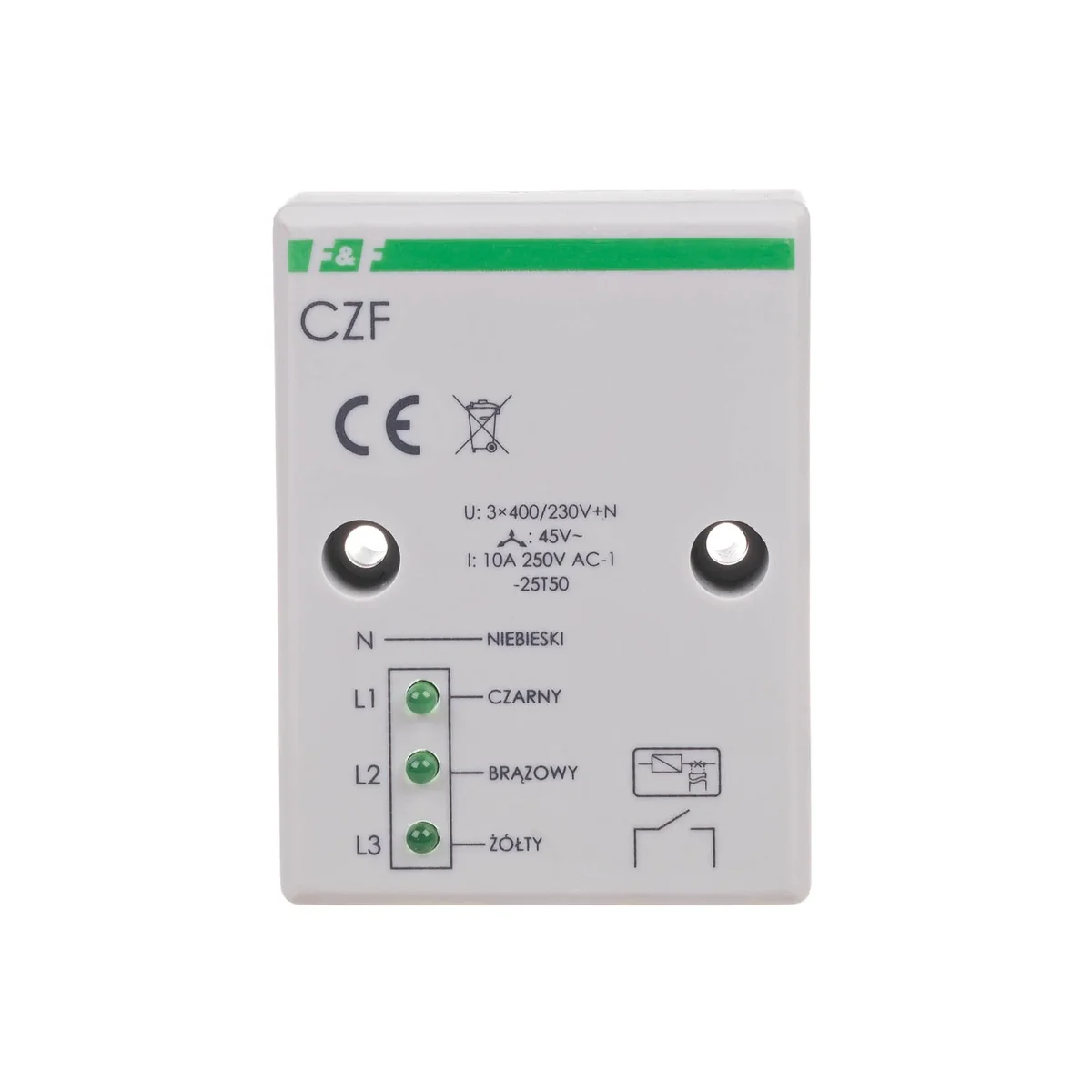

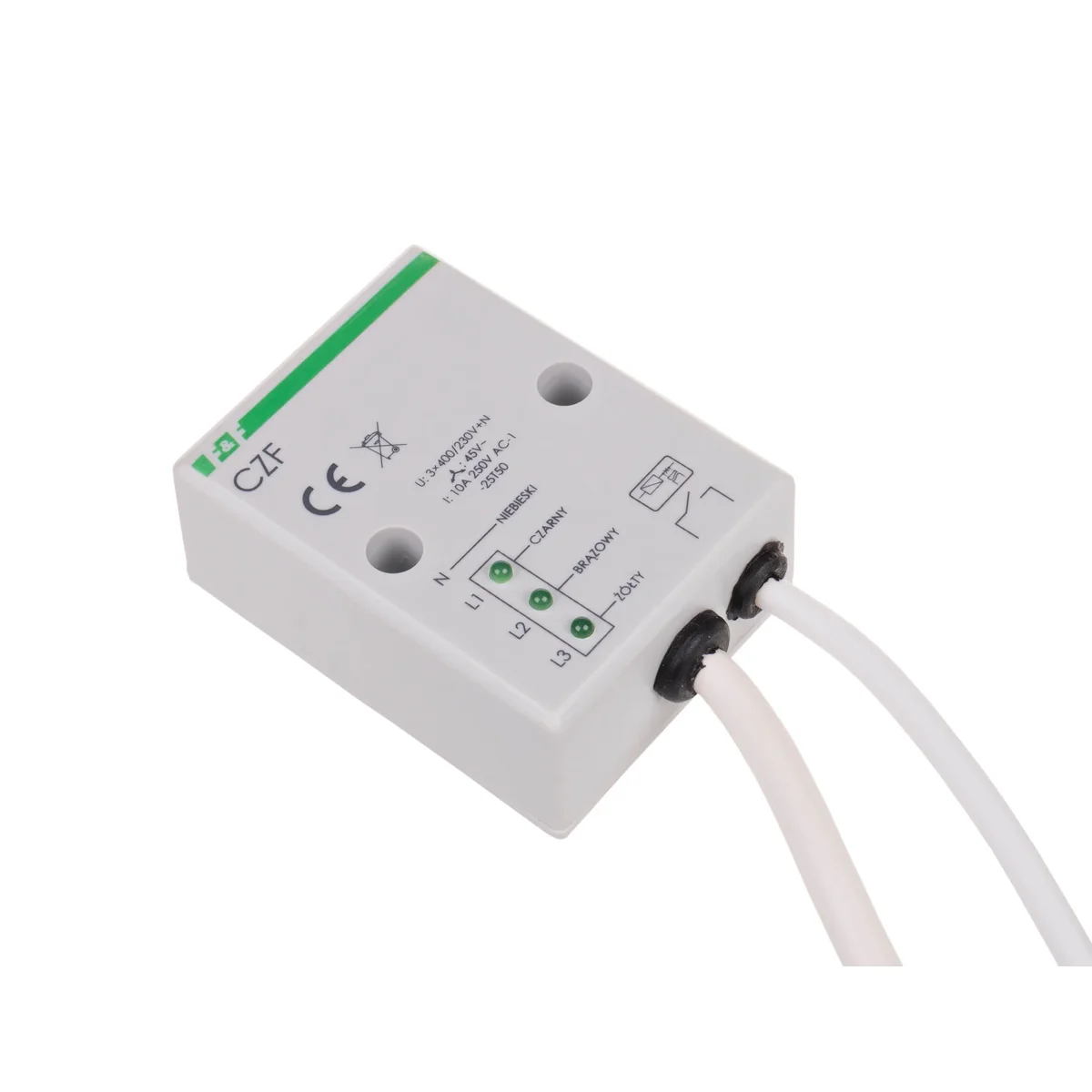

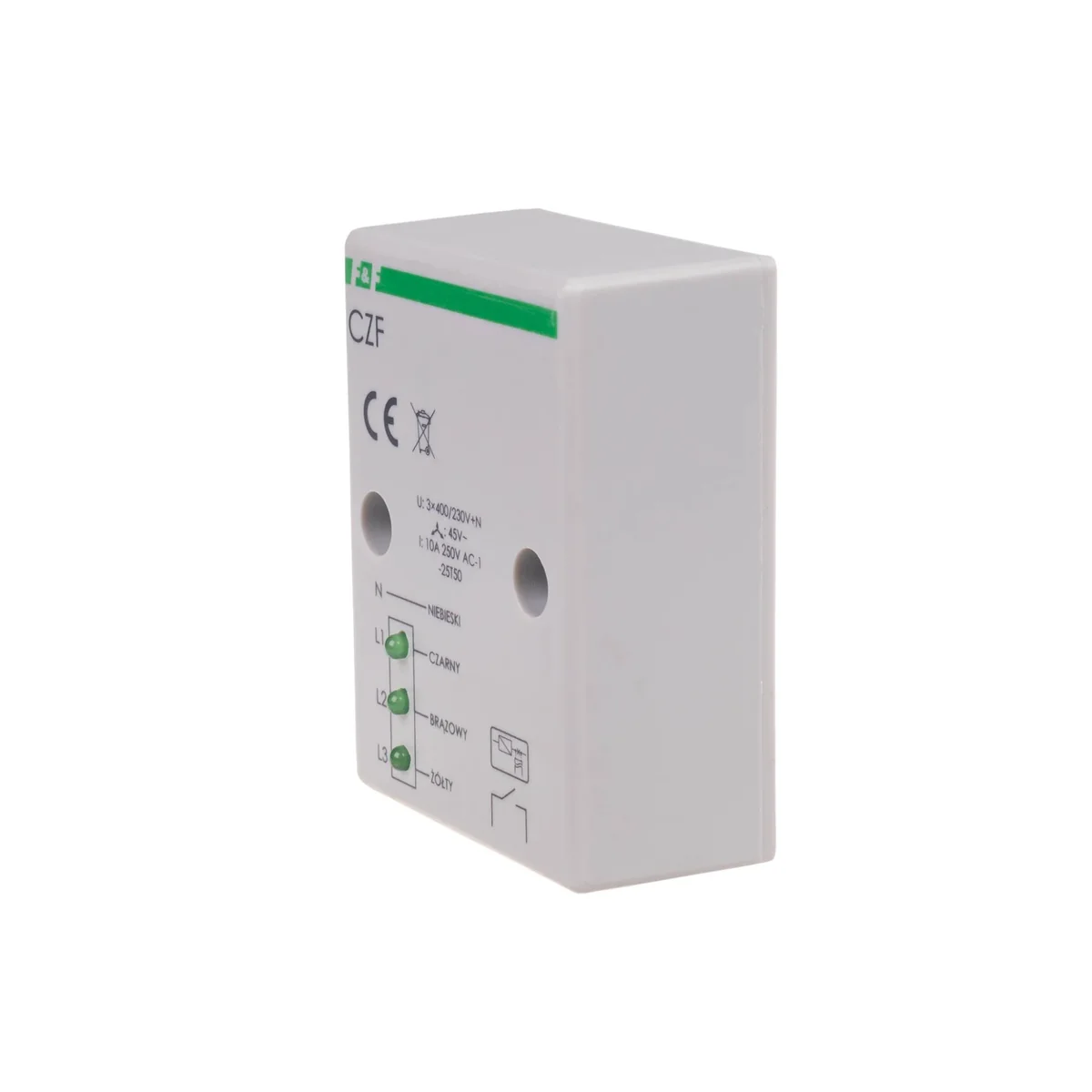

Sensore di perdita di fase e asimmetria CZF CZF

local index:
APL100FIFQ
Catalog No:
CZF
EAN code:
5908312593010
Manufacturer: F&F
Asimmetria della tensione di funzionamento [V]: 45V~
Profondità [mm]: 26
Isteresi di tensione [V]: 5V~
Price:
19,46 €
lordo / pcs.
(including VAT 23%)
Delivery in 3h
Accessible 26 pcs.
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Scopo
Il sensore di perdita di fase è progettato per proteggere il motore. alimentazione elettrica da una rete trifase in caso di perdita di tensione in almeno una fase o asimmetria di tensione tra le fasi, con pericolo di distruzione del motore.
Funzionamento
Perdita di tensione in almeno una, qualsiasi fase. oppure L'asimmetria della tensione di attivazione [V] tra le fasi al di sopra della soglia di attivazione provocherà lo spegnimento del motore. Lo spegnimento avverrà con un ritardo di 4 secondi, che impedisce la disconnessione accidentale del motore in caso di momentaneo calo di tensione. La riconnessione avverrà automaticamente quando aumento di tensione di 5V sopra la tensione di attivazione (ovvero il valore dell'isteresi della tensione). Con le anomalie sopra indicate risulta impossibile avviare il motore.


Technical data

  • Asimmetria della tensione di funzionamento [V]
    45V~
  • Isteresi di tensione [V]
    5V~
  • Controllo di potenza
    3×LED verdi
  • Ritardo di spegnimento [s]
    4
  • Connessione
    OMI 4×1 mm; 2×0,75 mm, l=0,5 m
  • Larghezza [mm]
    67
  • Dimensioni
    1 modulo (18mm)
  • Alimentazione elettrica
    3×400/230V+N
  • Larghezza imballo [mm]
    67
  • PKWIU
    27.12.24.0
  • Profondità [mm]
    26
  • Numero di contatti
    1NO 0NC
  • Potenza [W]
    1,6
  • Corrente di carico [A]
    <10
  • Metodo di assemblaggio
    Per viti
  • Temperatura di esercizio [°C]
    -65
  • Altezza [mm]
    50
  • Altezza imballo [mm]
    50
  • Peso imballo [kg]
    0.1

Other technical data

  • Rodzaj połączenia elektrycznego
    Połączenie z końcówką lutowniczą
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    400 ... 400 V
  • Kontrola kolejności faz
    No
  • Funkcja kontroli podnapięciowej
    No
  • Kontrola asymetrii faz
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania
    4 s
  • Liczba styków zwiernych
    1
  • Głębokość
    65 mm
  • Z odłączalnymi zaciskami
    No
  • Rodzaj napięcia sterowania
    AC
  • Detekcja zaniku fazy
  • Funkcja kontroli nadnapięciowej
    No
  • Zakres pomiarowy napięcia
    140 ... 270 V
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
    4 s
  • Wysokość
    90 mm

Manufacturer details

  • Manufacturer
    F&F Filipowski S.K.
  • Address
    95-200 Pabianice Konstantynowska 79/81 Polska

Bulk packaging

A kind of package Sztuka Karton
Quantity 1 pcs. 12 pcs.
Weight (kg) 0,100 -
Width (m) 0,031 -
Length (m) 0,095 -
Depth (m) 0,070 -
