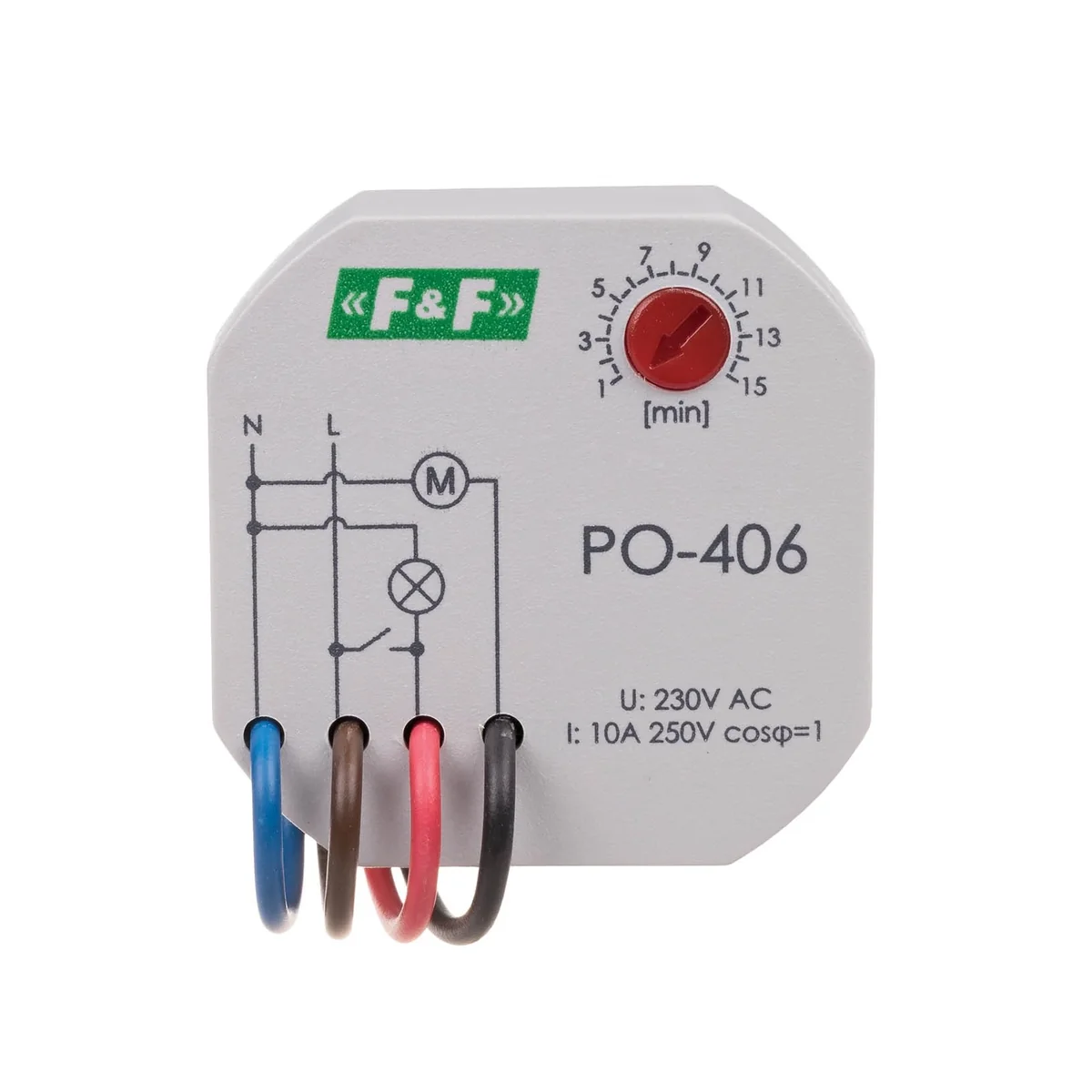

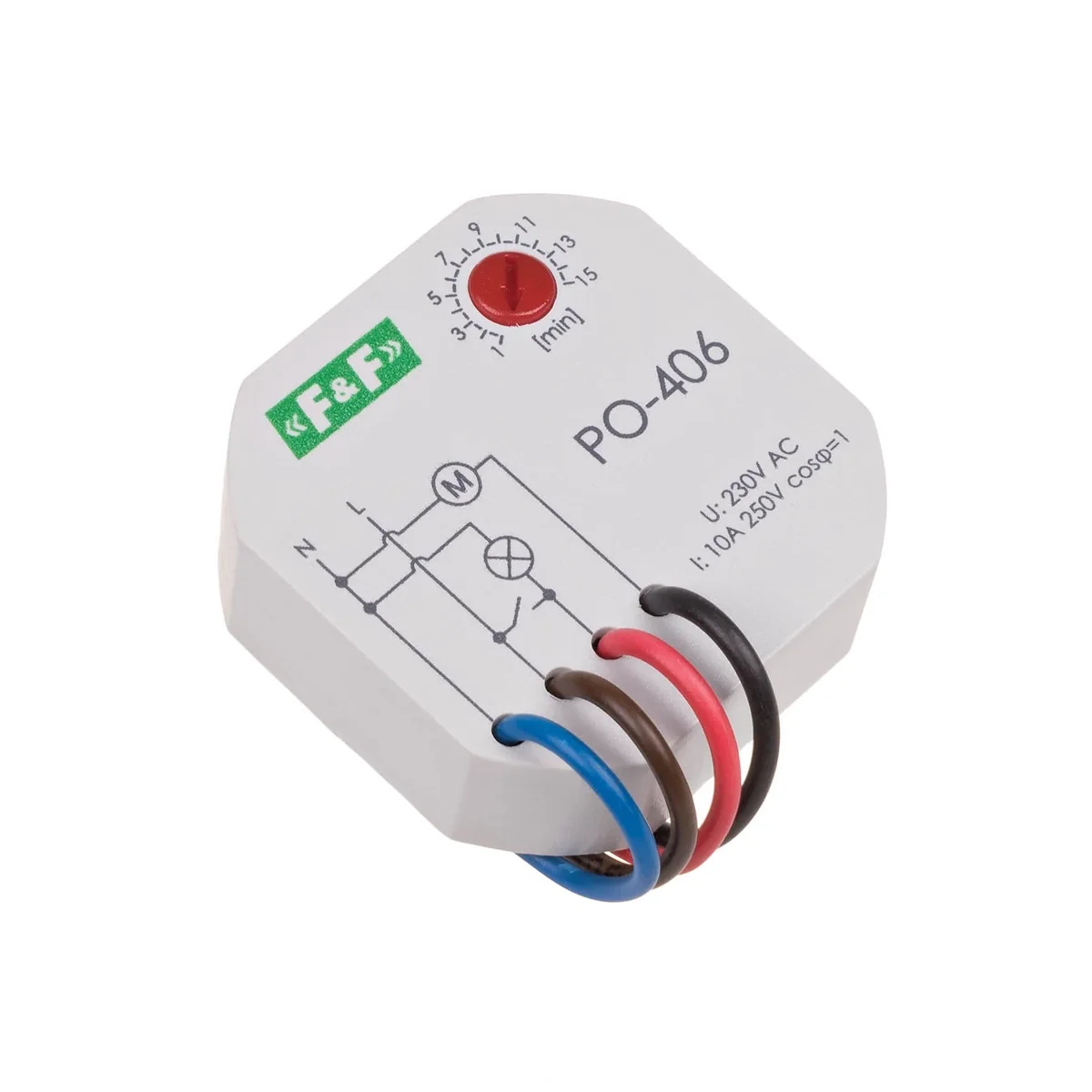

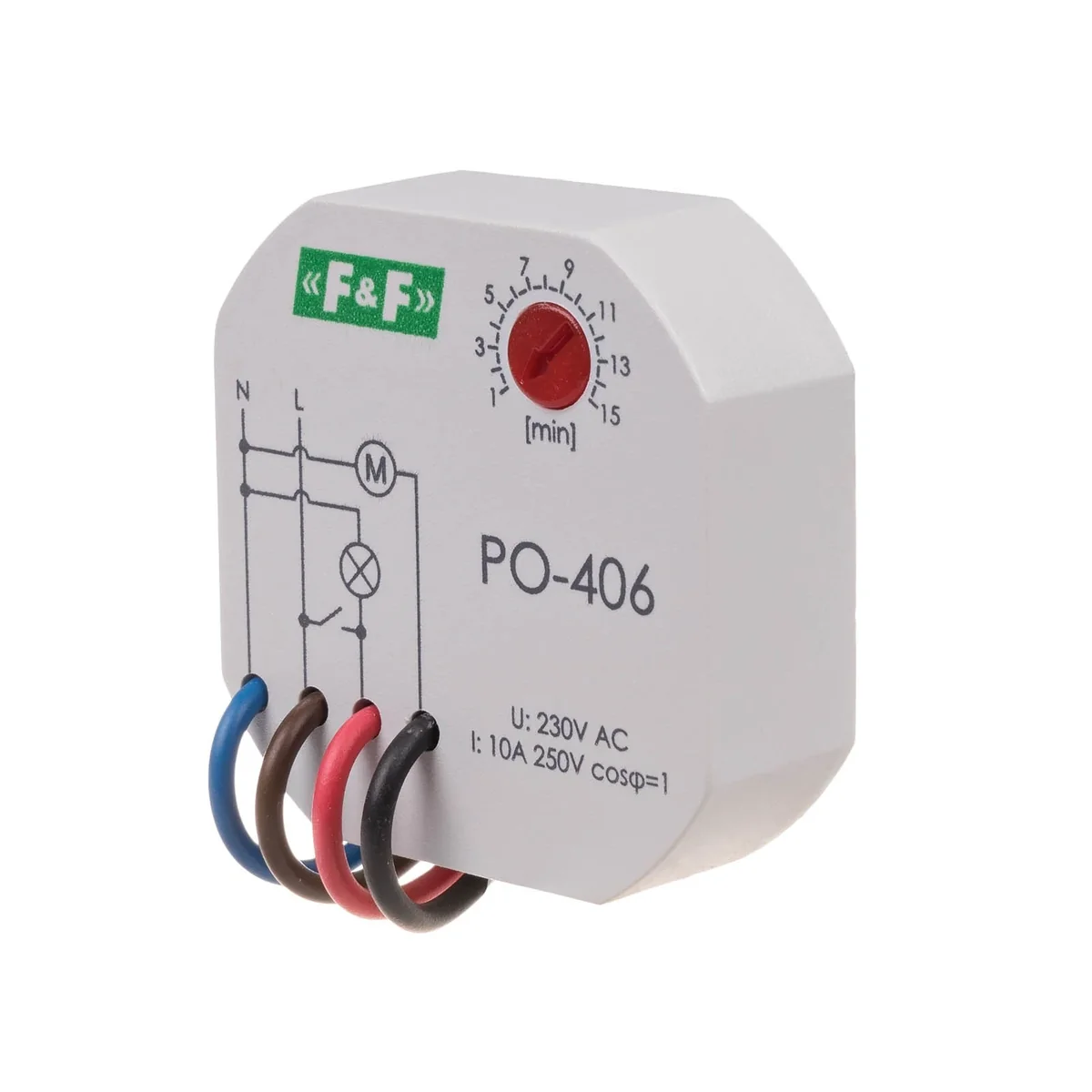

Relè temporizzato PO-406 PO-406

Scopo
I relè temporizzati con diseccitazione ritardata vengono utilizzati per mantenere l'alimentazione al ricevitore controllato per un periodo di tempo specificato dopo la perdita della tensione di controllo, ad es. nei sistemi di ventilazione dei bagni dove viene mantenuto il funzionamento del ventilatore - acceso con l'illuminazione - per un periodo specificato tempo dopo aver spento l'illuminazione.
Funzionamento
Applicando la tensione di controllo S al relè si provoca la sua attivazione e l'accensione della tensione sul ricevitore controllato. Una volta scomparsa la tensione di controllo, il funzionamento del ricevitore viene mantenuto tempo di mantenimento t (regolabile con potenziometro). Trascorso il tempo t il ricevitore controllato viene spento. accadrà   automaticamente. Se la tensione di controllo S viene riapplicata prima dello scadere del tempo impostato, il relè svolge la sua funzione dall'inizio
