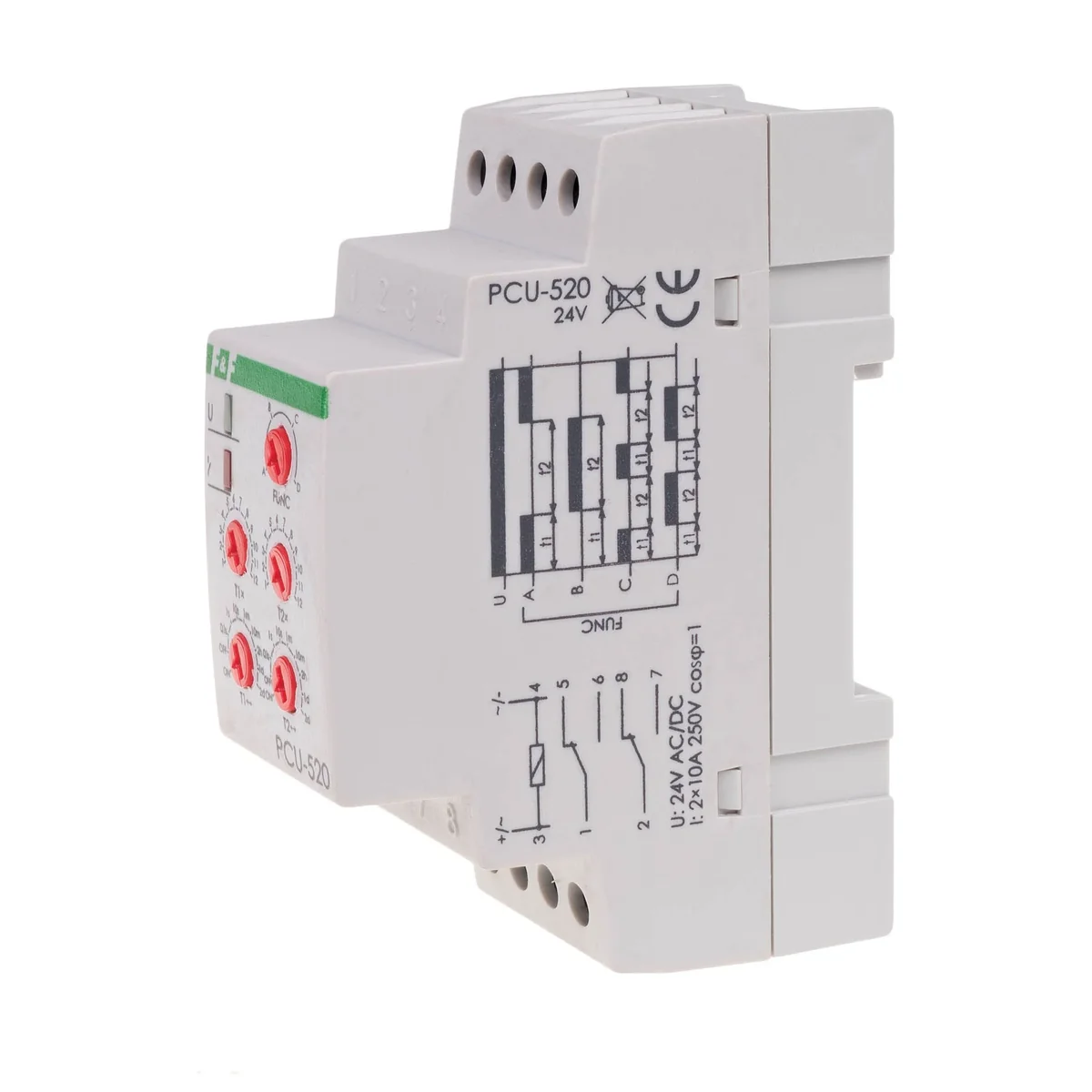

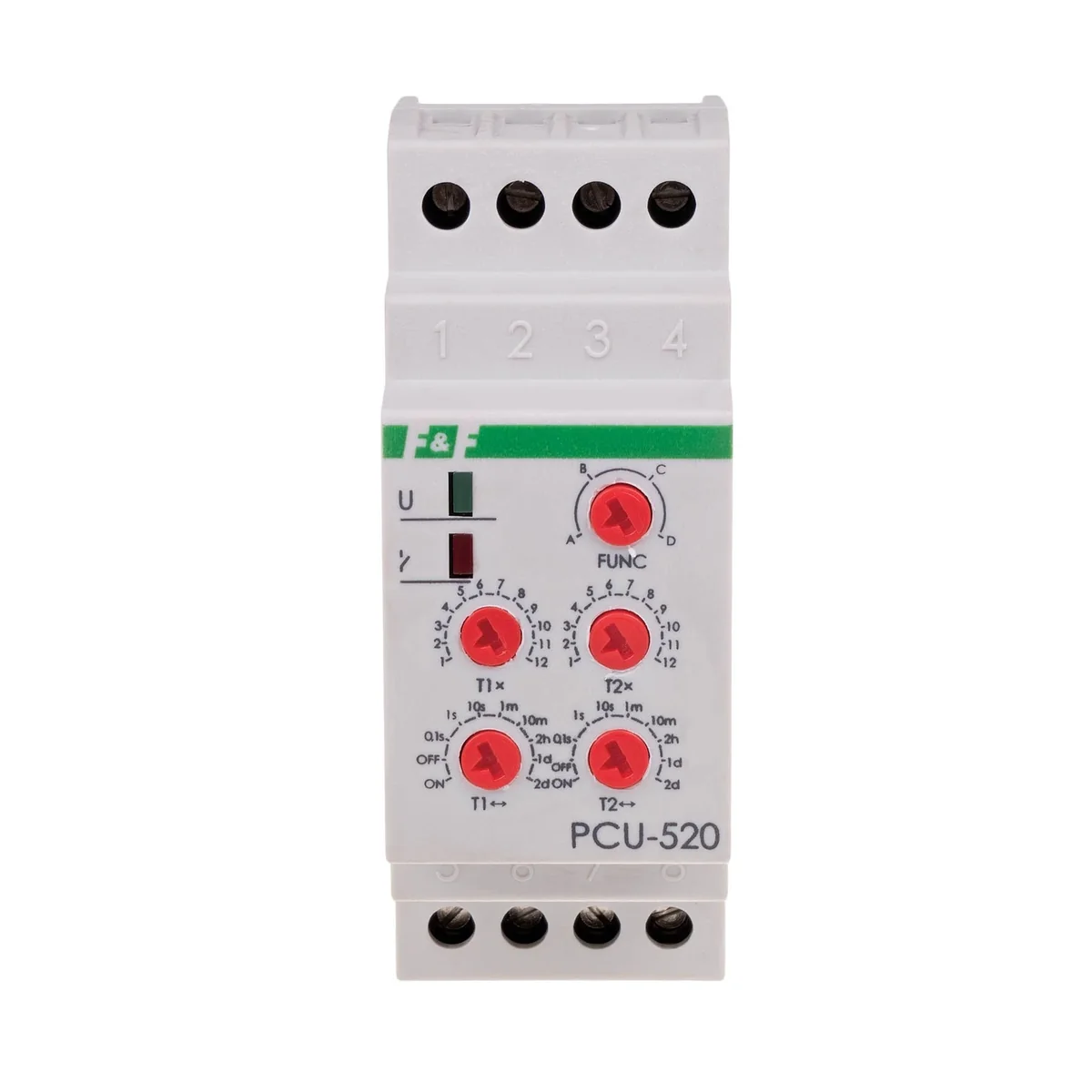

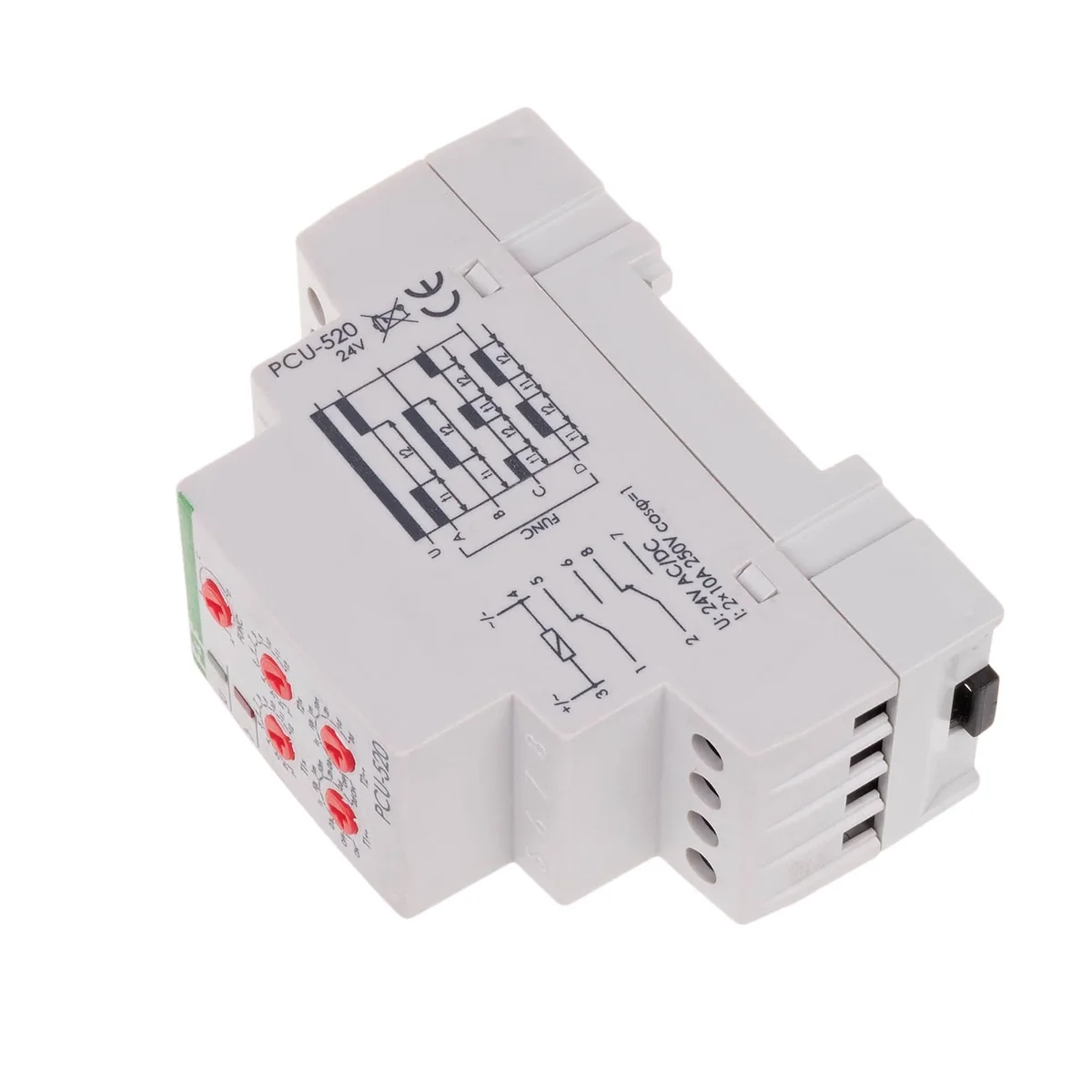

Relè temporizzato PCU-520 da 24 V PCU-520-24V

Scopo
Relè  temporaneo sono utilizzati per  temporizzazione in sistemi industriali e domotici (es. ventilazione, riscaldamento, illuminazione, segnalazione, ecc.).
Funzionamento
Funzioni:
*OPÓSPEGNIMENTO RITARDATO (A)
Fino a il relè è acceso, i contatti rimangono nella posizione 1-5, 2-8. Dopo aver applicato la tensione di alimentazione, i contatti vengono commutati nella posizione
1-6, 2-7 per il tempo t1. Dopo aver misurato il tempo t1 i contatti ritornano nelle posizioni 1-5, 2-8 per il tempo t2. Trascorso il tempo t2 i contatti del relè ritornano nelle posizioni 1-5, 2-8 per il tempo t2. Trascorso il tempo t2, i contatti del relè ritornano nelle posizioni 1-6, 2-7. È possibile riavviare la modalità di funzionamento del relè dopo aver scollegato e ricollegato la tensione di alimentazione.
*OPÓTARDI ACCENSIONE (B)
Dopo aver applicato la tensione di alimentazione i contatti rimangono nella posizione 1-5, 2-8 per il tempo t1. Dopo aver misurato il tempo t1 avviene la commutazione. contatti nella posizione 1-6, 2-7 per il tempo t2. Trascorso il tempo t2 i contatti del relè ritornano nelle posizioni 1-5, 2-8. Il riavvio della modalità di funzionamento del relè è possibile dopo aver scollegato e ricollegato la tensione di alimentazione.
*SPEGNIMENTO RITARDATO - CICLICO (C)
La modalità di funzionamento OFF ritardato viene eseguita ciclicamente nelle impostazioni impostate. intervalli  orario di lavoro e pausa.
*OPÓACCENSIONE RITARDATA - CICLICAMENTE (D)
La modalità di funzionamento con accensione ritardata viene eseguita ciclicamente nelle impostazioni impostate. intervalli  lavoro e pausa. Nota!
* Quando l'alimentazione è accesa, il sistema non risponde ai cambiamenti nelle impostazioni dell'intervallo di tempo.
* Il funzionamento con il nuovo intervallo di tempo impostato avviene dopo averlo spento e riacceso. alimentazione.
* Quando l'alimentazione viene accesa entro l'intervallo di tempo impostato, è possibile regolare gradualmente l'ora entro il valore di impostazione dell'ora. LUI  - all'accensione provoca l'accensione permanente del contatto. in posizione 11-12.
 OFF  -  all'accensione il contatto rimane permanentemente acceso. nella posizione 11-10.
