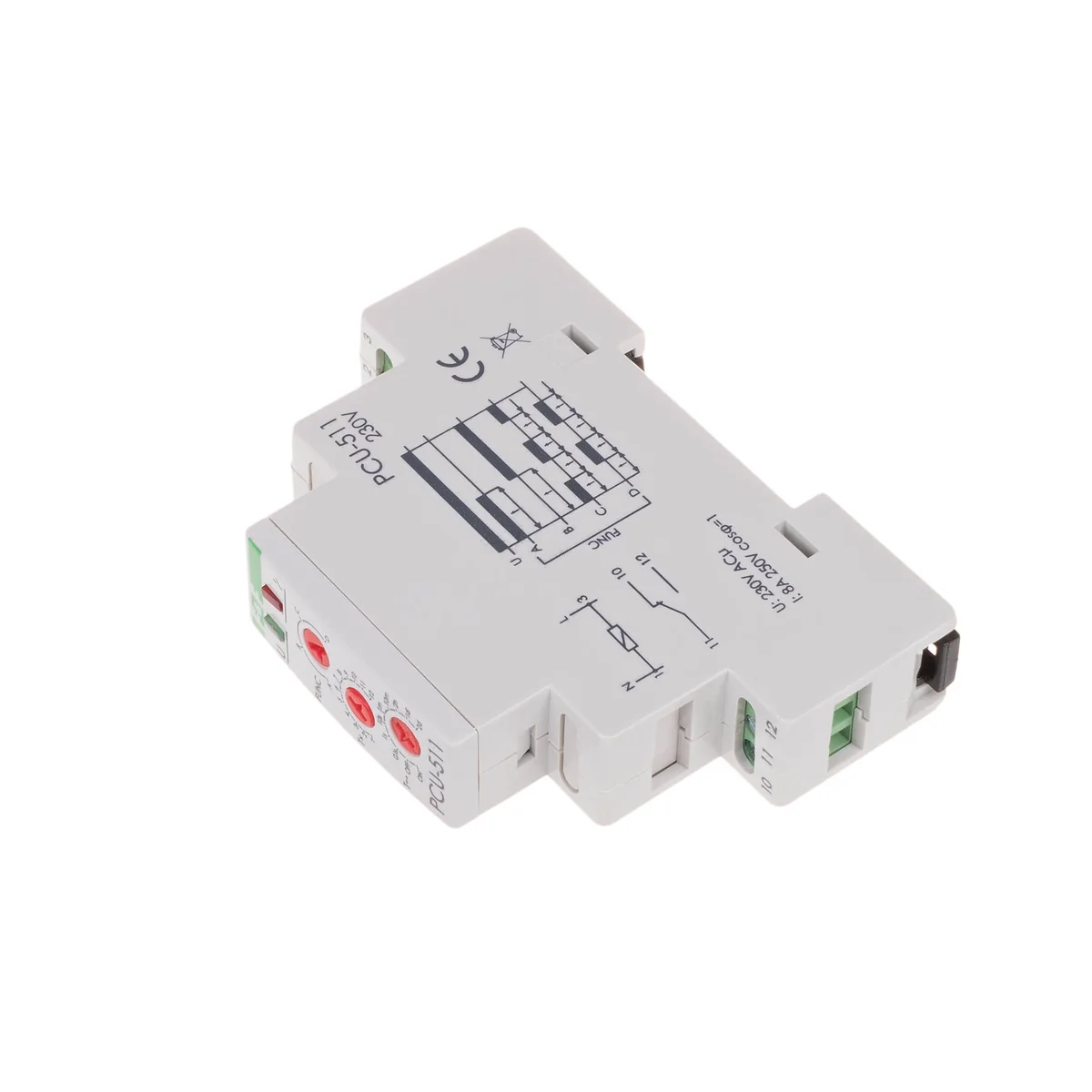

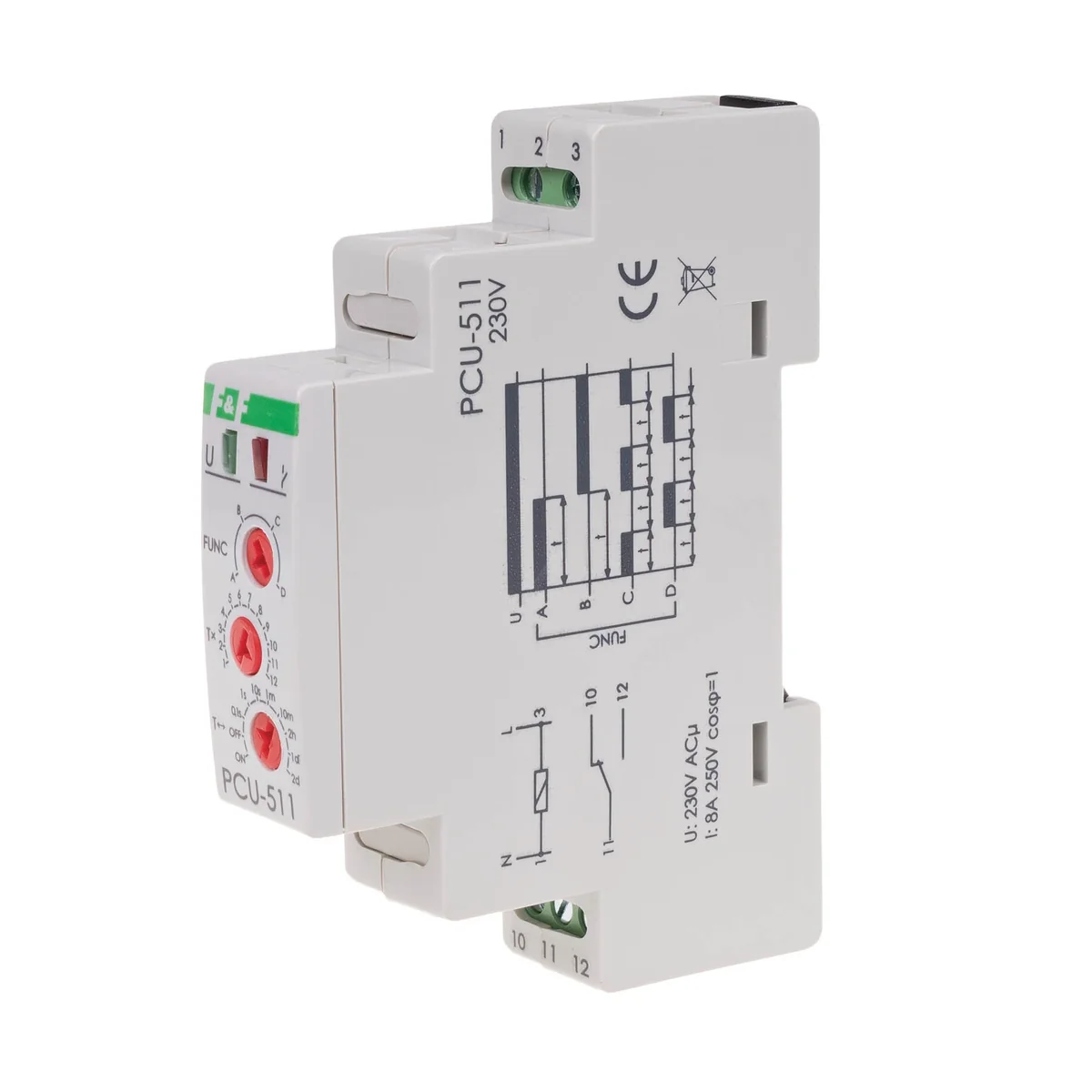

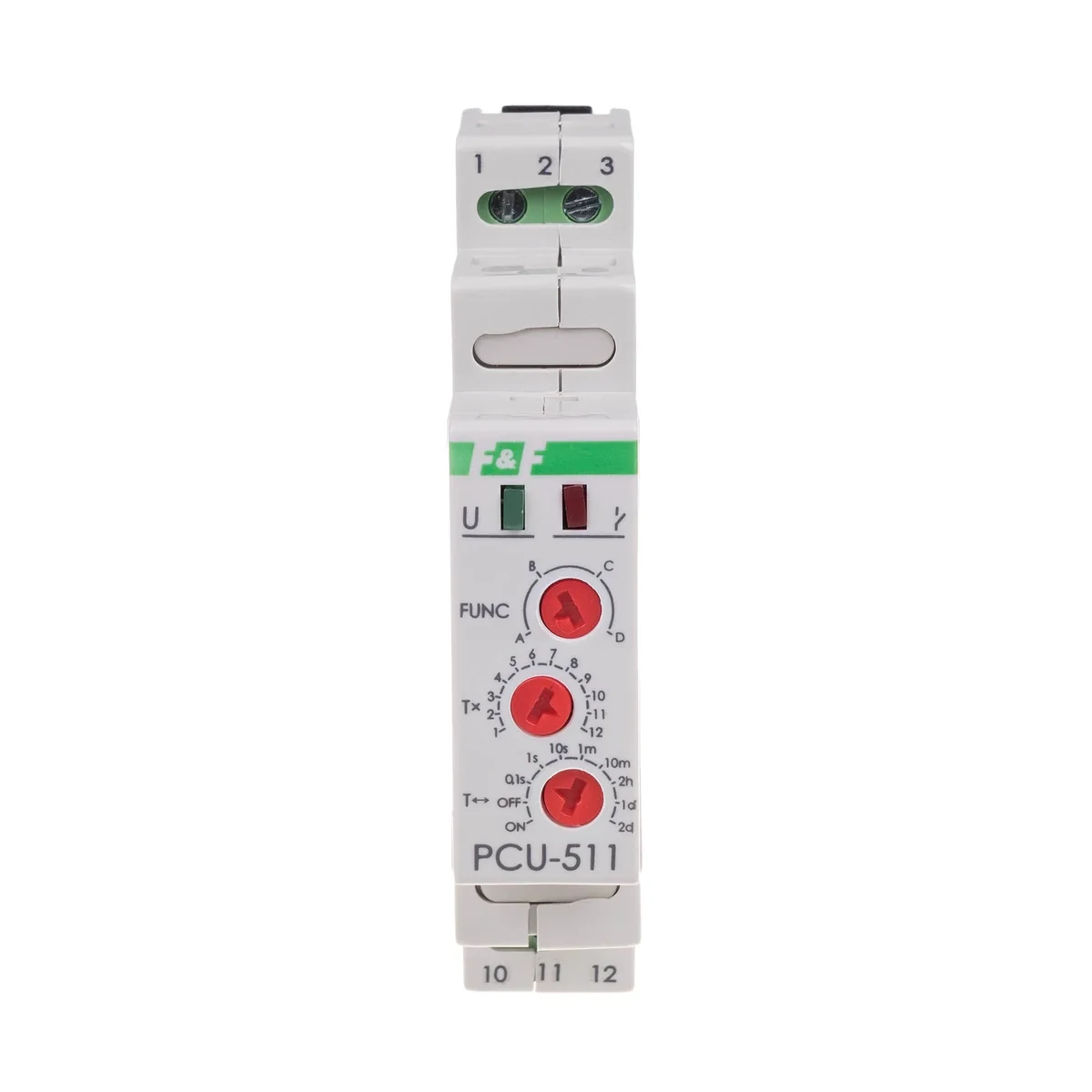

Relè temporizzato PCU-511 230 V PCU-511

Scopo
Relè  temporaneo sono utilizzati per  controllo temporale in sistemi industriali e domotici (es. ventilazione, riscaldamento, illuminazione, segnalazione, ecc.) Funzionamento
Funzioni:
*OPÓ RITARDATO OFF (A)
Fino alla commutazione del relè sul contatto rimane nella posizione 11-10 (3-5 per PCU-511 UNI). Dopo aver applicato la tensione di alimentazione, il contatto viene commutato nella posizione 11-12 (3-7 per PCU-511 UNI) e viene misurato il tempo di funzionamento t impostato. Dopo aver misurato il tempo t, il contatto ritorna nella posizione 11-10 (3 -5 per PCU-511 UNI ). È possibile riavviare la modalità di funzionamento del relè dopo aver scollegato e ricollegato la tensione di alimentazione.
*OPÓSLOW SWITCH ON (B)
Prima e dopo l'applicazione della tensione di alimentazione, il contatto rimane nella posizione 11-10 ( 3-5 per PCU-511 UNI) e viene misurato il tempo di funzionamento impostato t. Dopo aver misurato il tempo t avviene la commutazione. contatto nella posizione 11-12 (3-7 per PCU-511 UNI). Il riavvio della modalità di funzionamento del relè è possibile dopo aver scollegato e ricollegato la tensione di alimentazione.
*SPEGNIMENTO RITARDATO - CICLICO (C)
La modalità di funzionamento OFF ritardato viene eseguita ciclicamente allo stesso tempo. intervalli impostati  tempo di lavoro e di pausa.
*OPÓON-ON - CICLICO (D)
Modalità di funzionamento ritardato eseguita ciclicamente nello stesso tempo. intervalli impostati  lavoro e pausa. Nota!
* Quando l'alimentazione è accesa, il sistema non risponde ai cambiamenti nelle impostazioni dell'intervallo di tempo.
* Il funzionamento con il nuovo intervallo di tempo impostato avviene dopo averlo spento e riacceso. alimentazione.
* Quando l'alimentazione viene accesa entro l'intervallo di tempo impostato, è possibile regolare gradualmente l'ora entro il valore di impostazione dell'ora.
 ON  - all'accensione provoca l'accensione permanente del contatto. in posizione 11-12.
 OFF  -  all'accensione il contatto rimane permanentemente acceso. nella posizione 11-10
